GDS-2000A 100MHz数字示波器 2通道
100MHz · 2 · 2GSa/s · 2 Mpts
产品简介

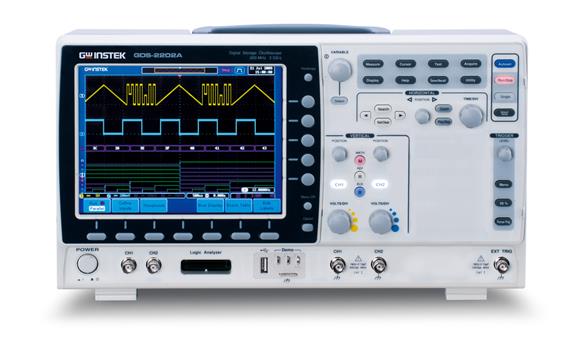

GDS-2000A系列数字存储示波器体现了一种高价值的设计构思，包括2GSa/s采样率、2M记录长度、2/4输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，80,000wfms/s的更新率可以快速完成波形捕获和处理。
GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四种带宽，2和4组输入通道，整个系列涵盖8种机型。2M记录长度不仅支持长时间的波形存储，也对后期分析提供了充足的数据支持。波形获取设计和先进的VPO波形处理技术，以每秒80,000次的高速波形更新率，极大提高了GDS-2000A系列波形显示的速度和品质。

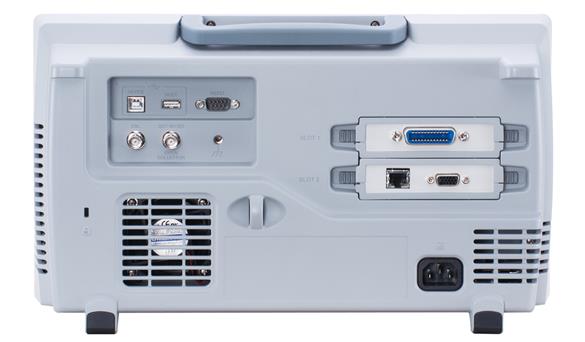

选配的逻辑分析仪通过逻辑触发捕获信号，使逻辑波形和模拟波形显示在同一个屏幕上，方便比较和时间分析。在后面板插入8/16输入通道模组，实现混合信号示波器(MSO)功能。GDS-2000A系列具备如今所有高端DSO应有的性能特点。标配的RS-232C接口、USB接口和Go-NoGo输出，以及选配的以太网接口、SVGA视频输出接口和USB-GPIB转接头，供用户自行选择。可选配信号源模块，适中的价格，创新的设计，GDS-2000A具有很高的客户价值。
选择1mv/div时，±(3%×|读值|+0.1div+1mV)；选择≥2mv/div时，±(5%×|读值|+0.1div+1mV)；
核心参数
• 型号：GDS-2102A / GDS-2104A / GDS-2202A / GDS-2204A / GDS-2302A
• 带宽：100MHz / 200MHz / 300MHz
• 采样率：2GSa/s
• 存储深度：2M
• 通道数：2 / 4
• 标配接口：USB/RS232,LAN/GPIB选配
• 双取样模式：最高2GSa/s实时取样率及100GSa/s等效取样率
• 垂直分辨率：8 bits@1M：1mV*~10V (*：当垂直档位是1mV/div时，带宽限制将自动设为20MHz)
• 输入耦合：AC，DC，GND
• 输入阻抗：约1MΩ//16pF
产品特性
• 2M记录长度不仅支持长时间的波形存储，也对后期分析提供了充足的数据支持
• GDS-2000A系列具备如今所有高端DSO应有的性能特点
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 GDS-2102A · 带宽 100MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 2 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2104A · 带宽 100MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 4 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2202A · 带宽 200MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 2 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2204A · 带宽 200MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 4 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2302A · 带宽 300MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 2 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2304A · 带宽 300MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 4 · 标配接口 USB/RS232,LAN/GPIB选配
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GDS-2000A 详细指标页。
onetest仪器资源库 · 固纬电子 GDS-2000A 100MHz数字示波器 2通道
固纬 GW Instek
GDS-2000A系列 详细指标
70/100/200/300MHz带宽, 提供2/4模拟输入通道
GDS-2000A系列数字存储示波器体现了一种高价值的设计构思，包括2GSa/s采样率、2M记录长度、2/4输入通道、超大彩色LCD显示屏以及VPO (Visual Persistence Oscilloscope)技术，80,000wfms/s的更新率可以快速完成波形捕获和处理。
GDS-2000A系列示波器具有300MHz、200MHz、100MHz和70MHz四种带宽，2和4组输入通道，整个系列涵盖8种机型。2M记录长度不仅支持长时间的波形存储，也对后期分析提供了充足的数据支持。波形获取设计和先进的VPO波形处理技术，以每秒80,000次的高速波形更新率，极大提高了GDS-2000A系列波形显示的速度和品质。
详细规格
• GDS-2302A：GDS-2304A
垂直系统
• 2Ch+EXT：4Ch+EXT
• DC~200MHz(-3dB)：DC~300MHz(-3dB)
• 1.75ns：1.17ns
• 20MHz/100MHz：20MHz/100MHz/200MHz
• 垂直分辨率：8 bits@1M：1mV*~10V (*：当垂直档位是1mV/div时，带宽限制将自动设为20MHz)
• 输入耦合：AC，DC，GND
• 输入阻抗：约1MΩ//16pF
• 精确度(**)：选择1mv/div时，±(3%×|读值|+0.1div+1mV)；选择≥2mv/div时，±(5%×|读值|+0.1div+1mV)； (测量方式是以平均16次以上的模式并将水平位置设为零)
• 极性：正常，反相
• 最大输入电压：300Vrms，CAT I (使用GTP-151R/251R/351R/501R 10:1 探棒：300Vrms CAT II)
• 偏移范围：1mV/div~20mV/div：±0.5V；50mV/div~200mV/div：±5V；500mV/div~2V/div：±25V；5V/div~10V/div：±250V
• 波形信号处理：+、-、×、÷、FFT、FFTrms、d/dt、∫dt、√ FFT：频谱幅度。将FFT垂直档位设为线性RMS或dBV RMS，FFT视窗：Rectangular、Hamming、Hanning、Blackman-Harris
触发系统
• 触发源：CH1、CH2、CH3*、CH4*、Line、EXT、D0~D15**(*4通道机型; **需选配逻辑分析功能)
• 触发模式：自动(支持小于100ms/div的滚动模式)、正常、单次
• 触发类型：边沿、脉冲宽度、视频、脉冲矮波(Runt)、上升&下降、交替、事件延迟(1~65,535 events)、时间延迟(10ns~10s)、 逻辑*、总线*、*需选配DS2-08LA或DS2-16LA
• 触发延迟时间：10ns~10s
• 耦合选项：AC、DC、低频抑制、高频抑制、噪声抑制
• 灵敏度：DC ~ 100MHz，约1div或1.0mV；100MHz ~ 200MHz，约1.5div或15mV；200MHz ~ 300MHz，约2div或20mV
外部触发
• 范围：±15V
• 灵敏度：DC~100MHz，约100mV；100MHz ~ 200MHz，约150mV；200MHz ~ 300MHz，约150mV
• 输入阻抗：1MΩ±3%，约16pF
水平系统
• 时基范围：1ns/div~100s/div(1-2-5步进)；ROLL；100ms/div~100s/div
• 前置触发：最大10格
• 后置触发：最大1,000格
• 精确度：≥1ms时间间隔，±20 ppm
• 实时采样率：1CH：最大2GSa/s；2CH：最大1GSa/s
• 等效采样率：最大100GSa/s
• 记录长度：最大2Mpts
• 捕获模式：正常, 平均, 峰值侦测, 单次
• 峰值侦测：2ns(典型值)
• 平均次数：2~256次可选
X-Y模式
• X-轴输入：通道1；通道3* (*：仅4通道机型)
• Y-轴输入：通道2；通道4* (*：仅4通道机型)
• 相位移：±3°在100kHz
光标和测量
• 光标：幅值, 时间, 门限；单位：秒(S), Hz (1/S), 相位(°), 比率(%)
• 自动测量：36组: Pk-Pk, Max, Min, 幅值, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, 频率, 周期, 上升时间, 下降时间, +宽度, -宽度, 占空比, +脉冲, -脉冲, +边沿, -边沿, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, 相位, 光标测量
• 控制面板功能：光标测量
• 自动计数：6位；范围从2Hz~额定带宽
• 自动设置：一键自动设置所有通道的垂直、水平和触发系统
• 保存设置：20组
• 保存波形：24组
显示系统
• 显示器：8" TFT LCD SVGA彩色显示屏
• 显示分辨率：800水平×600垂直像素(SVGA)
• 插补点方式：Sin(x)/x & 等效采样
• 波形显示方式：点, 向量, 可调余晖(16ms~10s), 无限余晖
• 波形更新率：最快每秒80,000次波形更新
• 显示模式：YT；XY
• 显示格线：8×10格
接口
• RS-232C：DB-9公头
• USB接口：2个USB 2.0高速host接口, 1个USB 2.0高速device接口
• 以太网接口：RJ-45接口，10/100Mbps，带HP Auto-MDIX(选配)
• SVGA Video接口：SVGA输出(选配)
• GPIB：GPIB模组(选配)
• Go-NoGo BNC：5V Max/10mA TTL集电极开路
• Kensington锁：后面板安全槽，使用标准Kensington锁
逻辑分析仪
(选配)
• 采样率：500MSa/s
• 带宽：200MHz
• 记录长度：最大每通道2M
• 输入通道：16通道(D15~D0)或8通道(D7~D0)
• 触发类型：边沿，模式，脉冲宽度，串行总线(I2C, SPI, UART)，并行
• 阈值：Quad-D0~D3, D4~D7…阈值, D8~D11*, D12~D15*(*：仅DS2-16LA)
• 阈值选择：TTL, CMOS, ECL, PECL, 自定义
• 阈值精度：±100mV
• 输入阻抗：探棒输入阻抗约为101kΩ，8pF
• 最大阈值范围：±10V
• 最大输入电压：±40V
• 最小电压幅度：±500mV
• 垂直分辨率：1 bit
电源
• 电源电压范围：AC 100V~240V，48Hz~63Hz，自动选择
其它
• 多国语言菜单：提供
• 在线帮助：提供
• 时钟：时间和日期，提供保存数据的日期/时间
• 操作环境：温度：0~50℃，相对湿度：≤80%(40℃或以下)；相对湿度：≤45%(41℃~50℃)
尺寸&重量
• 380(W)×220(H)×145(D)mm，约4.2kg
型号与订购信息
• 型号 GDS-2102A · 带宽 100MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 2 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2104A · 带宽 100MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 4 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2202A · 带宽 200MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 2 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2204A · 带宽 200MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 4 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2302A · 带宽 300MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 2 · 标配接口 USB/RS232,LAN/GPIB选配
• 型号 GDS-2304A · 带宽 300MHz · 采样率 2GSa/s · 存储深度 2M · 通道数 4 · 标配接口 USB/RS232,LAN/GPIB选配
