固纬电子 · GW Instek
MDO-2000E 100MHz混合域示波器 4通道
100MHz · 4 · 1GS/s至2.5GS/s · 1 Mpts
产品简介
MDO-2000E系列是一款多功能混合域示波器。该系列包括四个型号: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。
MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器；MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源；MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器；MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器
在操作MDO-2000E的频谱分析仪时, 用户可以根据测试要求输入中心频率、扫宽、起始频率和停止频率, 从而快速,、直观地观察所需的频率范围,使用户体验直实频谱分析仪的用户界面。在观察频域显示时, 工程师可以观察波形特性, 这些波形特性不容易从时域波形中看出,例如波形的谐波成分和调制信号的频率特性。
常规示波器的 FFT 总是将整个信号带宽计算为采样率 (Fs)的一半。然而, 计算能力不足不能用更多的点进行 FFT计算。由于计算结果的频率分辨率不足, 用户无法得到信号的详细频率信息。而MDO-2000E分析感兴趣的信号谱。与示波器的FFT相比, 使用MDO-2000E系列的工程师可以有效地对频域进行信号测量。
核心参数
• 型号：MDO-2102EG / MDO-2104EG / MDO-2202EG / MDO-2204EG / MDO-2102EX
• 带宽：100MHz / 200MHz
• 16通道逻辑分析仪：× / √
• 信号发生器：√
• 频谱仪：√
• 数字万用表：× / √
• 电源：× / √
• 标配接口：USB/LAN
• 分辨率：8 bit 1mV~10V/div
• 输入耦合：AC, DC, GND
产品特性
• MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器
• MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源
• MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器
典型应用
• 研发实验室的电路调试与信号完整性验证
• 电源与功率器件的开关波形与时序分析
• 嵌入式系统的串行总线（I²C / SPI / UART / CAN / LIN）解码调试
• 汽车电子与功率电子的瞬态信号捕获
• 产线与维修端的快速故障定位与波形比对
型号与配置
• 型号 MDO-2102EG · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2104EG · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2202EG · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2204EG · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2102EX · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2104EX · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2202EX · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2204EX · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2102EC · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2104EC · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2202EC · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2204EC · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2102ES · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2104ES · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2202ES · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2204ES · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 MDO-2000E 详细指标页。
onetest仪器资源库 · 固纬电子 MDO-2000E 100MHz混合域示波器 4通道
固纬 GW Instek
MDO-2000E系列 详细指标
200/100MHz 带宽选择（MDO-2000EG/MDO-2000EX）2或4 通道
MDO-2000E系列是一款多功能混合域示波器。该系列包括四个型号: MDO-2000EG、MDO-2000EX、MDO-2000EC以及MDO-2000ES。
MDO-2000EG具有内置频谱分析仪和双通道25MHz任意波发生器；MDO-2000EX具有内置频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源；MDO-2000EC具有内置逻辑分析仪、频谱分析仪和双通道25MHz任意波发生器；MDO-2000ES 具有内置逻辑分析仪、频谱分析仪、双通道25MHz任意波发生器、5000位数字万用表和双通道5V/1A电源“六合一”机种全功能示波器
详细规格
• MDO-2202E(G/X/C/S)：MDO-2204E(G/X/C/S)
垂直系统
• 2ch+Ext：4ch
• 指标：DC~200MHz(-3dB)
• 指标：1.75ns
• 指标：20M/100MHz
• 分辨率：8 bit 1mV~10V/div
• 输入耦合：AC, DC, GND
• 输入阻抗：约1MΩ// 16pF
• DC增益精度：±(3%)when 2mV/div or greater is selected ±(5%)when 1mV/div is selected;
• 极性：Normal & Invert
• 最大输入电压：300Vrms, CAT I
• 偏移位置范围：1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 2V/div : ±25V 5V~10V/div : ±250V
• 波形信号处理：+, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman.
触发
• 触发源：CH1 ,CH2, CH3, CH4, Line, EXT* *双通道机型
• 触发模式：自动 (支持Roll模式, 100 ms/div 或更慢), 正常, 单序列
• 触发类型：边沿，脉冲宽度（毛刺），视频，脉冲电压，上升和下降（斜率），交替，输出，事件延迟（1〜65535事件），延时（持续时间，4nS〜10S），总线
• 释放范围：4ns~10s
• 耦合：AC,DC,LFrej. ,HFrej. ,Noiserej.
• 灵敏度：1div
外部触发
• 范围：±15V
• 灵敏度：DC ~ 100MHz 约. 100mV 100MHz ~ 200MHz 约. 150mV
• 输入阻抗：1MΩ±3%~16pF
水平
• 时基范围：1ns/div ~ 100s/div (1-2-5 increments) ROLL: 100ms/div ~ 100s/div
• 预触发：最大10 div
• 后触发：最大2,000,000 div
• 时基精度：±50 ppm over any ≥ 1 ms时间间隔
• 实时采样率：最大.:1GSa/s (4ch 机型) 每通道1GSa/s (2ch 机型)
• 记录长度：每通道 10M pts
• 采集模式：正常, 平均, 峰值检测, 单次
• 峰值侦测：2ns (典型值)
• 平均值：从2 到 256可选
X-Y 模式
• X-轴输入：通道1; 通道3* *仅四通道机型
• Y-轴输入：通道2; 通道4* *仅四通道机型
• 相移：±3° at 100kHz
光标和测量
• 光标：幅度，时间，门控;单位：秒，Hz（1 / s），相位（度），定量（％）
• 自动测量：38组：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面积，周期面积，ROVShoot，FOVShoot，RPREShoot，FPREShoot，频率，周期，上升时间，下降时间，正向脉宽，负向脉宽，占空比，+脉冲， - 脉冲，+边缘， - 边缘，％闪烁，闪烁Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位
控制面板功能
• 自动计数器：6 位,范围从最小2Hz到额定带宽
• 自动设置：单按钮，自动设置垂直，水平和触发系统的所有通道，具有撤消自动设置
• 保存设置：20 套
• 保存波形：24 套
显示
• TFT LCD 类型：8" TFT LCD WVGA 彩色显示
• 显示分辨率：800 水平× 480 垂直像素(WVGA)
• 插值：Sin(x)/x
• 波形显示：点，向量，可变持久性（16ms〜4s），无限持续性
• 波形更新率：每秒最大600,000 波形
• 显示刻度：8 x 10 divisions
• 显示模式：YT ;XY

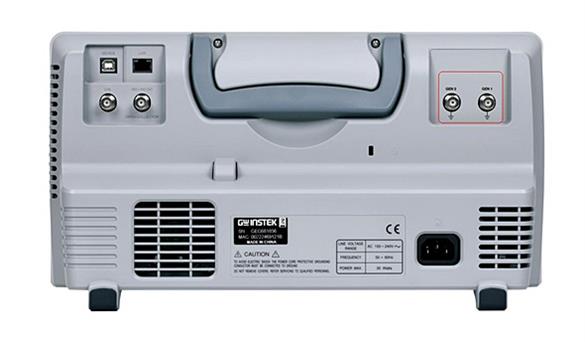

接口
• USB 端口：USB 2.0 高速主机端口X1, USB 2.0高速设备端口 X1
• 以太网(LAN)端口：RJ-45 连接器, 10/100Mbps with HP Auto-MDIX
• Go-NoGo BNC：5V Max/10mA TTL 集电极开路输出
• Kensington Style Lock：后面板安全插槽连接到 standard Kensington-style lock.
频谱分析仪规格
• 频率范围：DC~500MHz (Max. ,Max.bandwidth~500MHz uncalibrated)
• 扫宽：1kHz~500MHz(Max.)
• 分辨率带宽：1Hz ~ 500kHz(Max.)
• 参考级别：-50 dBm to +40dBm in steps of 5dBm
• 垂直单位：dBV RMS; Linear RMS; dBm
• 垂直位置：-12divs to +12divs
• 垂直刻度：1dB/div to 20dB/div in a 1-2-5 Sequence
• 显示平均噪音水平：1V/div < -50dBm, Avg : 16 100mV/div < -70dBm, Avg : 16 10mV/div < -90dBm, Avg : 16
• Spurious response：2nd 谐波失真< 40dBc3rd 谐波失真< 45dBc
• 频域跟踪类型：Normal ; Max Hold ; Min Hold ; Average (2 ~ 256)
• 检测方法：Sample ; +Peak ; -Peak ; Average
• FFT Windows：FFT Factor :Hanning 1.44Rectangular 0.89Hamming 1.30Blackman 1.68
任意信号发生器（AWG）规格
• 通道：2
• 采样率：200 Msa/s
• 垂直分辨率：14 bits
• 最大频率：25 MHz
• 波形：Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac
• 输出范围：20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω
• 输出分辨率：1mV
• 输出精度：2% (1 kHz)
• 偏移范围：±2.5 V, HighZ;±1.25 V, 50 Ω
• 偏移分辨率：1mV
Sine
• 频率范围：100mHz to 25MHz
• 平整度：±0.5 dB( relative to 1kHz)
• 谐波失真：-40 dBc
• 失真 (非谐波)：-40 dBc
• 总谐波失真：1%
• S/N Ratio：40 dB
Square/Pulse
• 频率范围：100 mHz to 15MHz
• 上升/下降时间：<15ns
• 过激：<3%
• 占空比：方波:50%;脉冲波:0.4%~99.6%
• 最小脉冲宽度：30 ns
• 抖动：500 ps
Ramp
• 频率范围：100mHz~1MHz
• 线性度：1%
• 对称性：0 to 100%
• 数字万用表（DMM）规格 (仅MDO-2000EX/MDO-2000ES机种 )
• DIGIT LEVEL：5,000 counts CAT II 600Vrms, CAT III 300Vrms
• DC 电压：50mV, 500mV, 5V, 50V, 500V, 1000V 6 ranges
• 精度：50mV, 500mV, 5V, 50V, 500V, 1000V ±(0.1% reading + 5 digits)
• 输入阻抗：10MΩ
• DC 电流：50mA, 500mA, 10A 3 ranges
• 精度：50mA - 500mA ±(0.5% reading + 0.05mA)10A ±(0.5% reading + 50mA)
• AC 电压：50mV, 500mV, 5V, 50V, 700V 5 ranges
• 精度：50mV, 500mV, 5V, 50V, 700V ±(1.5% reading + 15 digits) at 50Hz-1kHz* Amplitude greater than 0.2% of the full scale reading.
• AC 电流：50mA, 500mA, 10A 3 ranges
• 精度：50mA, 500mA, ±(1.5% reading + 0.05mA) at 50Hz-1kHz 10A ±(3% reading + 50mA) at 50Hz-1kHz * Measure range: >10mA
• 电阻：500Ω, 5kΩ, 50kΩ, 500kΩ, 5MΩ, 5 ranges
• 精度：500Ω, 5kΩ, 50kΩ, 500kΩ ±(0.3% reading + 3 digits) 5MΩ ±(0.5% reading + 5 digits)

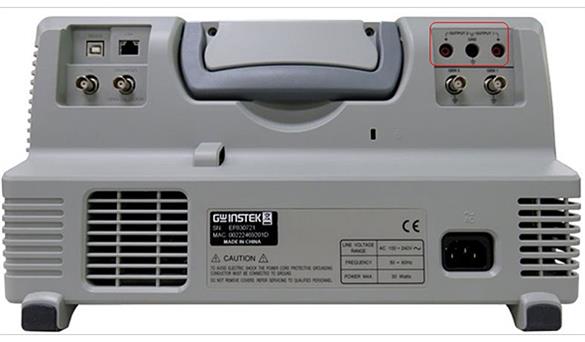

• 电源规格(仅MDO-2000EX/MDO-2000ES机种 )
• 输出通道：CH1 & CH2
• 输出电压范围：1.0V~5.0V
• 输出电流(最大.)：1A
• 电压 Step：0.1V 可连续调节
• 输出电压精度：±3%
• 纹波和噪声：50mVrms
• 逻辑分析仪规格 (仅MDO-2000EC/MDO-2000ES机种 )
• 取样率：每通道 1GSa/s
• 存储器深度：每通道10M pts (max)
• 输入通道：16 Digital (D15 - D0)
• 触发类型：Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN), Parallel Bus
• 临界值分组：D0~D3, D4~D7,D8~D11 ,D12~D15 Thresholds
• 临界值选择：TTL, CMOS(5V,3.3V,2.5V), ECL, PECL,0V ,User Defined
• 使用者定义的临界值范围：±5V
• 最大输入电压：±40 V
• 最小驱动电压：±250 mV
• 垂直分辨率：1 bit
其他功能
• 多国语言菜单：可用
• 操作环境：温度: 0°C to 50°C.在低于 40°C 时相对湿度 ≤ 80%; 在41°C ~ 50°C时≤ 45% 41°C ~ 50°C.
• 在线帮助：Available
• 时钟：Time and Date ,Provide the Date/Time for saved data
• 尺寸：384mmX208mmX127.3mm
• 重量：3kg
型号与订购信息
• 型号 MDO-2102EG · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2104EG · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2202EG · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2204EG · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2102EX · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2104EX · 带宽 100MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2202EX · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2204EX · 带宽 200MHz · 16通道逻辑分析仪 × · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2102EC · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2104EC · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2202EC · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2204EC · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 × · 电源 × · 标配接口 USB/LAN
• 型号 MDO-2102ES · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2104ES · 带宽 100MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2202ES · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
• 型号 MDO-2204ES · 带宽 200MHz · 16通道逻辑分析仪 √ · 信号发生器 √ · 频谱仪 √ · 数字万用表 √ · 电源 √ · 标配接口 USB/LAN
数据来源：固纬电子（GW Instek）官网产品页与官方手册（https://www.gwinstek.com.cn/product/detail/149），指标适用条件以原厂手册为准。
