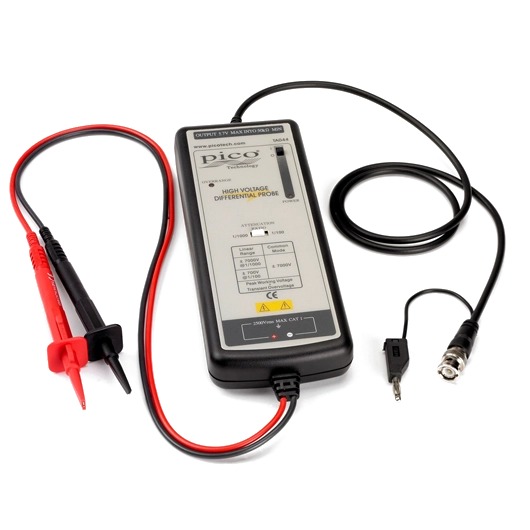

TA044 是有源差分探头，带宽 70MHz，两档衰减比 100:1/1000:1，共模电压可达 ±7000V（DC＋峰值AC），是同系列里共模上限最高的一支。
同厂商产品
PT-8110频宽DC-100MHz（-3dB）电池与适配器供电均可。
频率：70MHz；最大测试电压：2600（Vp-p）；衰减比例：X50/X500；精度：2%
频率：25MHz 变比：x20 x50 x200 最大测试电压：1400Vp
- «
- 1
- »
DP-220 200MHz有源差分探头 520Vp-p|Pintech品致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
品致 PINTECH
DP-220 有源差分探头
200MHz · 520Vp-p
产品简介
• 测量电压高达260Vpeak
• 可切换频宽测试
• 可匹配任何品牌示波器使用
产品图示
配件明细
核心参数
• 型号：DP-220
• 频宽：DC-200MHz(-3dB)
• 上升时间：1.75ns
• 衰减比例：10X/100X
• 精度：±2%
• 输入电压范围：10X时≤ ±26V DC+ACpeak 100X时≤ ±260V DC+ACpeak
• 有效值RMS：183Vrms
• 输出电压：≤±2.6V
• 共模抑制比：60Hz:>80dB/100Hz:>60dB/1MHz:>50dB
• 输入阻抗：2MΩ//0.5pF(两端之间)1MΩ//1pF(单端对地)
• 输出阻抗：50 Ω
• 噪声RMS：10X：≤50mV100X：≤100mV
资源下载
• DP-220 详细指标见本页「详细指标」标签页。
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
品致 PINTECH · onetest 仪器资源库
品致 PINTECH
DP-220 有源差分探头 详细指标
200MHz · 520Vp-p
产品特点
• 测量电压高达260Vpeak
• 可切换频宽测试
• 可匹配任何品牌示波器使用
详细指标
• 型号：DP-220
• 频宽：DC-200MHz(-3dB)
• 上升时间：1.75ns
• 衰减比例：10X/100X
• 精度：±2%
• 输入电压范围：10X时≤ ±26V DC+ACpeak 100X时≤ ±260V DC+ACpeak
• 有效值RMS：183Vrms
• 输出电压：≤±2.6V
• 共模抑制比：60Hz:>80dB/100Hz:>60dB/1MHz:>50dB
• 输入阻抗：2MΩ//0.5pF(两端之间)1MΩ//1pF(单端对地)
• 输出阻抗：50 Ω
• 噪声RMS：10X：≤50mV100X：≤100mV
• 5MHz限制频宽：可切换：Full/5MHz
• 电源：指定外接5V DC电源
• 最大消耗：300mA
• 工作温度：0-50℃
• 工作湿度：10-85%RH
• 尺寸(LxWxH)：175x68x28mm
• 重量：285g
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
