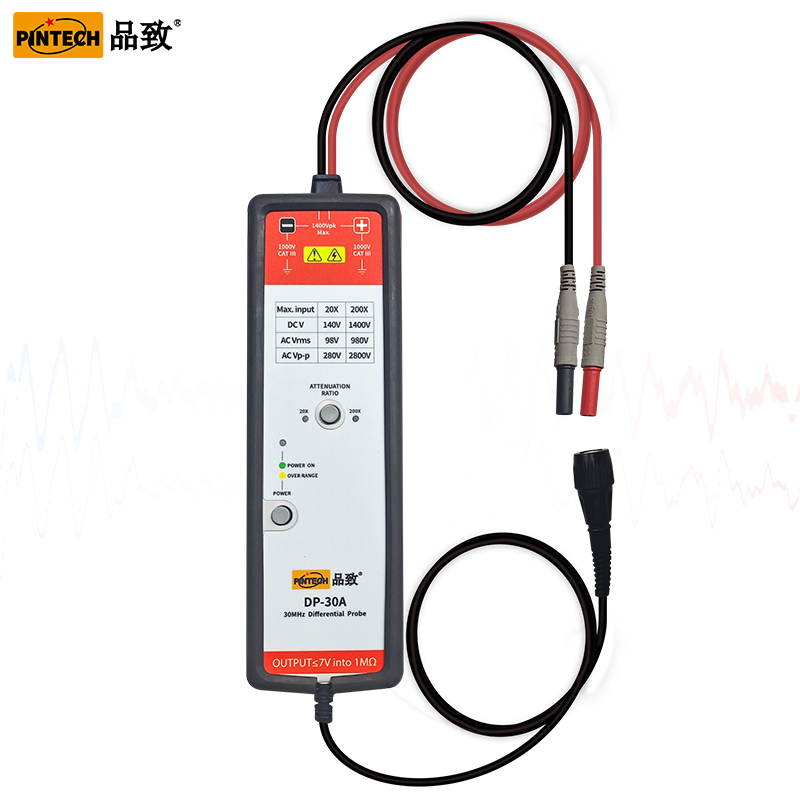

30A 差分探头提供一个安全的绝缘仪器给示波器使用，它可以转换由高输入的差分电压(≦ ±1400 DC+AC peak) 进入一个低电压(≦ ±7 V) 并且显示波形在示波器上，使用频率高达 30MHz，非常适合大电力测试、研发使用
测量电压高达50Vpeak；可切换频宽测试；可匹配任何品牌示波器使用
- «
- 1
- »
DP-270 70MHz有源差分探头 2600Vp-p|Pintech品致 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
品致 PINTECH
DP-270 有源差分探头
70MHz · 2600Vp-p
产品简介
• 频率：70MHz
• 最大测试电压：2600（Vp
• 衰减比例：X50/X500
• 精度：2%
产品图示
尺寸图
频率图
配件明细
核心参数
• 型号：DP-270
• 频宽(-3dB)：DC-70MHz
• 精度：±2%
• 衰减比：50X/500X
• 上升时间：5ns
• 输入电压范围(DC+ Peak AC)：x50时≤±130V（DC+ACpeak）x500时≤±1300V（DC+ACpeak）
• 最高输入电压：±1300V(DC+ACpeak)
• 有效值RMS：919Vrms
• 输入阻抗：两端之间：10MΩ//1pF单端对地：5MΩ//2pF
• 输出电压：≤±2.6V
• 输出阻抗：50Ω（在1MΩ输入阻抗的示波器系统中）
• 共模抑制比：60Hz:>80dB/100Hz:>60dB/1MHz:>50dB
资源下载
• DP-270 详细指标见本页「详细指标」标签页。
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
品致 PINTECH · onetest 仪器资源库
品致 PINTECH
DP-270 有源差分探头 详细指标
70MHz · 2600Vp-p
产品特点
• 频率：70MHz
• 最大测试电压：2600（Vp
• 衰减比例：X50/X500
• 精度：2%
详细指标
• 型号：DP-270
• 频宽(-3dB)：DC-70MHz
• 精度：±2%
• 衰减比：50X/500X
• 上升时间：5ns
• 输入电压范围(DC+ Peak AC)：x50时≤±130V（DC+ACpeak）x500时≤±1300V（DC+ACpeak）
• 最高输入电压：±1300V(DC+ACpeak)
• 有效值RMS：919Vrms
• 输入阻抗：两端之间：10MΩ//1pF单端对地：5MΩ//2pF
• 输出电压：≤±2.6V
• 输出阻抗：50Ω（在1MΩ输入阻抗的示波器系统中）
• 共模抑制比：60Hz:>80dB/100Hz:>60dB/1MHz:>50dB
• 噪声RMS：50X：≤200mV500X：≤400mV
• 5MHz限制频宽：可切换：Full/5MHz
• 电源：指定外接5V DC电源
• 耗电量：300mA
• 工作温度：0~50℃
• 工作湿度：10~85%RH
• 重量：285g
• 尺寸(L×W×H)：175x68x28mm
注：以上内容与指标均取自品致（PINTECH）官网该产品详情页，未标注口径的为厂家公布值。
