IT-M3100系列 灵巧型宽量程直流电源
400至1500W · 支持多达256通道同步运行
产品简介
IT-M3100从行业应用的角度切入提供完整的测试解决方案。
在½1U的Mini体积里，不但可以输出高达1500W，同时具备较高的性能和多种功能，并且可以进行灵活的组合搭配。
支持主从并联模式，全系列机型不但可通过巧妙设计"leg"插接来实现多台叠加安装，而且搭配上架安装套件可满足用户的使用需求。
这一系列的推出可帮助工程师更方便更快速、准确的创造和实现测试技术进步。
IT-M3100系列由23个型号组成，提供8种电压,更可以通过组合搭配,实现多种输出功率。
其拥有灵活的模组式架构，独立的多通道设计，支持同步运行功能，用户可依据待测物的测试需求任意配置每一个通道，可达16*16通道，满足客制化需求。
具有广阔的工程实用价值，适合研发、设计验证和自动测试系统等多种应用场合。
产品功能与优势
1、½ 1U Mini体积，更高功率密度。 2、宽范围输出，一机多用
IT-M3100系列是小型、高性能的宽量程直流电源。½ 1U的Mini体积，可提供最大1500W功率输出，具备高分辨率、高精度和高可靠性等特性。IT-M3100系列电源拥有8个电压等级（20V、30V、60V、80V、150V、300V、600V、1000V)和4种输出功率（200W、400W、850W、1500W)组成了23种型号的产品阵容。在允许的功率范围内，可以同时满足低压/大电流和高压/小电流的应用需求，实现一机多用的应用需求
CC&CV优先权功能
允许用自行设定电源ON时的输出模式，防止电源输出ON时的过冲。选择CV优先模式，电源优先高速建立电压的同时抑制电压过冲的产生。选择CC优先模式，电源优先高速建立电流的同时抑制电流过冲的产生

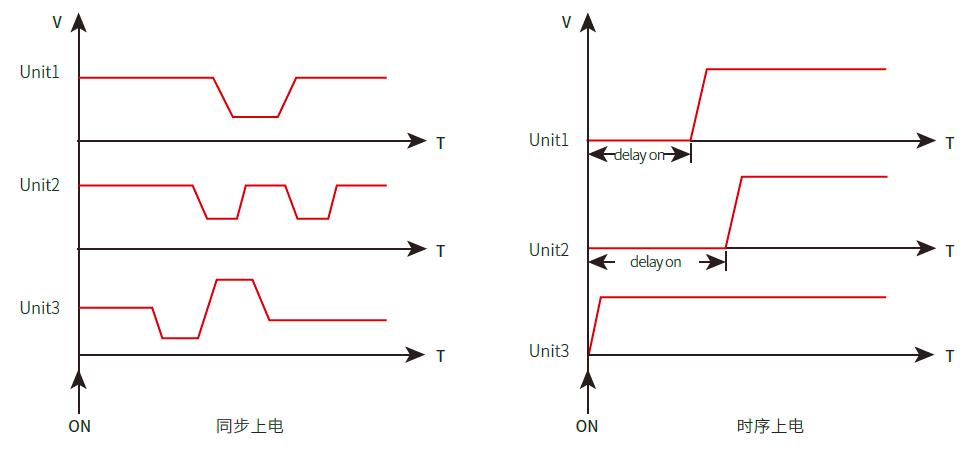

同步运行（Lin k）
IT-M3100组成多通道电源系统后，可以配置同步功能，用户可以根据自身测试需求设置On/Off、Track、Duplicate三种同步模式。不但多台电源之间，可以输出On/Off同步、Save/Recall功能同步，设置优先模式同步、电压/电流上升/下降设置值同步以及Protect菜单功能同步，还可设置多台电源之间的电压设置值成比例关系变化

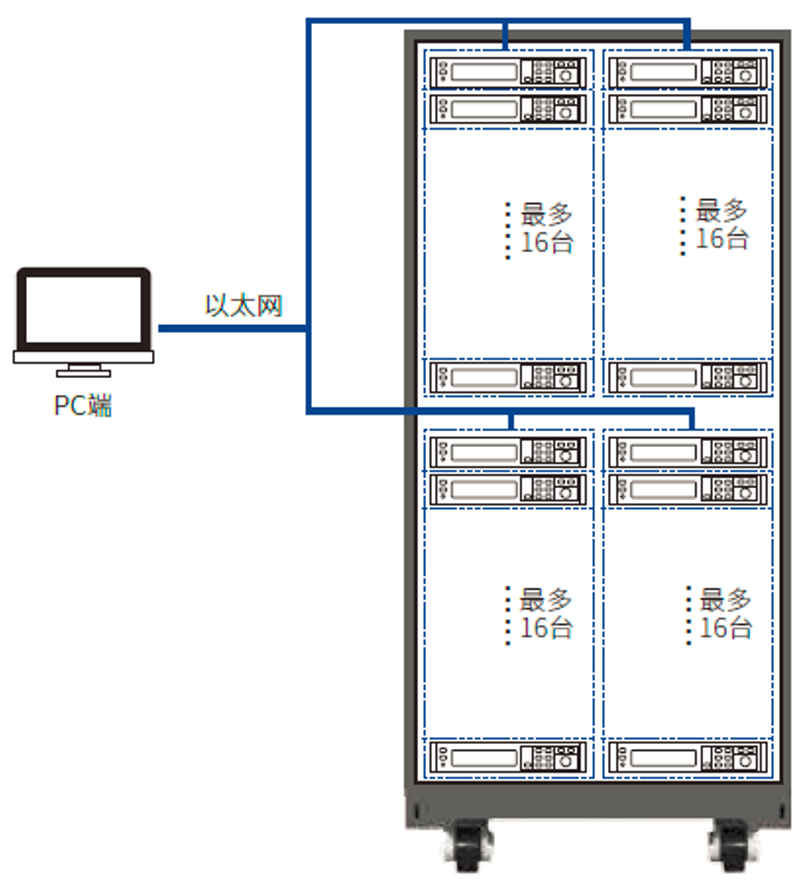

多通道独立控制，可达256通道
IT-M3100系列具备独立多通道的设计架构， 16台IT-M3100组成多通道电源系统后，每台仪器界面会显示通道号。将其中一台电源的通讯接口与PC端连接，可在上位机软件中独立控制系统中的每台电源，每个通道可完全独立操作。IT-M3100系列可达16*16通道，1个37U机柜内就可达64通道，透过并联功能可支持多种不同功率的待测物测试，并且使用户的使用更为弹性，设备的使用率大幅提高

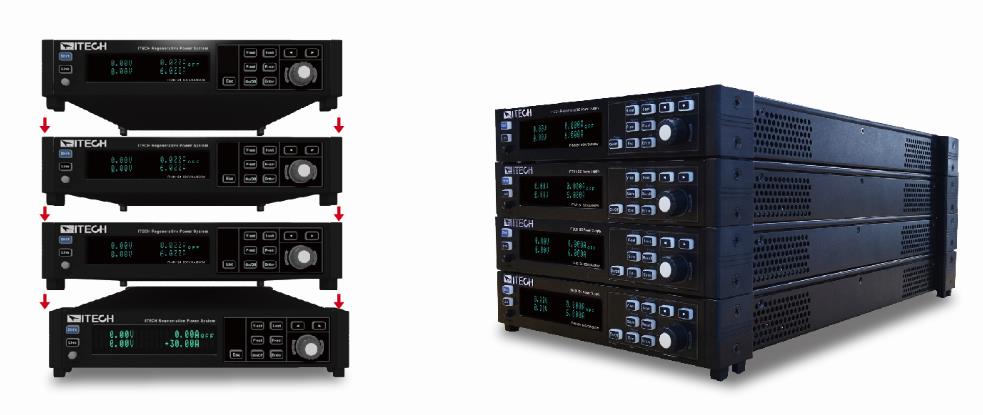

模块架构，任意组合
IT-M3100采用不同于ITECH以往的外观，配合侧面通风设计，灵活的模块式架构可以轻松的将IT-M3100系列进行直接叠放，无需再选购任何配件，开放式的让用户任意组合，就像积木堆叠一样简易方便

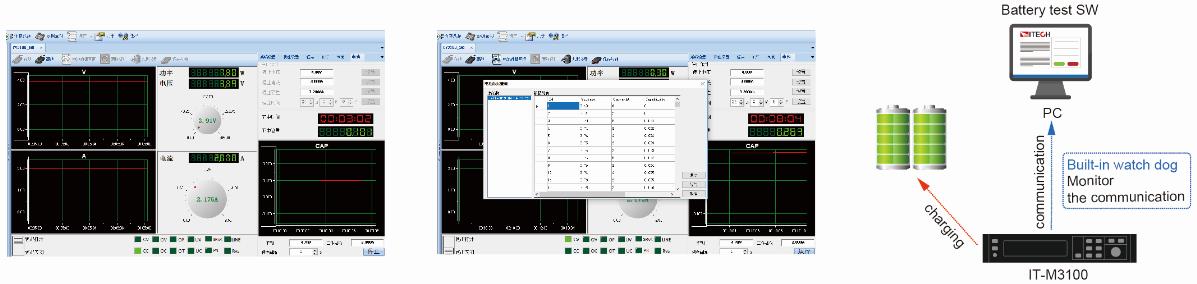

电池充电功能
IT-M3100系列具有电池充电功能，可对电池进行充电测试。用户通过面板就可自行设置电池四种测试关断条件：关断电压、关断电流、关断容量和充电时间。当四者中任意一种条件满足时，即会自动中断测试。测试过程中可观测电池的电压、充电时间和已充电容量。同时，IT9000上位机软件配置看门狗功能，为用户提供可靠的自动化测试方案
ON/OFF延迟功能
该功能应用为多机输出时序控制，例如用同一信号触发输出，设置不同的On Delay/Off Delay即可实现毫秒级时序控制输出
Bleede r功能
泄放电路功能设置为ON，在电源OUTPUT OFF后可实现电压的快速下降。泄放电路功能设置为OFF，则可防止过放电。可以省去电池在充电测试时所必需的用于防止逆电流的二极管
外部模拟控制功能
IT-M3100系列配置外部模拟量功能，通过模拟量可实现远程控制电压和电流值；远程监控电压和电流值及CC和CV状态；远程监控仪器On/Off状态、带载状态和故障状态；清除仪器故障；信号带宽内支持任意波形（模拟量信号带宽小于100Hz）
全面的保护功能
Foldback保护功能
IT-M3100拥有Foldback保护功能，用于电源CV/CC切换时关闭输出，以达到保护某些对电压过冲、电流过冲敏感的待测物。用户可以指定工作模式，并设置保护延迟时间，若当前工作模式发生切换，延迟时间耗尽即触发保护，关闭输出
主要型号与技术规格
该系列共收录 23 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT-M3116 电压 1000V · 电流 3A · 功率 400W · 分辨率 100mV/1mA · 精度 ≤0.02% + 0.02%F.S./≤0.05% + 0.05%F.S. · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ 1U
• IT-M3126 电压 1000V · 电流 3A · 功率 850W · 分辨率 100mV/1mA · 精度 ≤0.02% + 0.02%F.S./≤0.05% + 0.05%F.S. · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ 1U
• IT-M3136 电压 1000V · 电流 3A · 功率 1500W · 分辨率 100mV/1mA · 精度 ≤0.02% + 0.02%F.S./≤0.05% + 0.05%F.S. · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ 1U
• IT-M3130 电压 20V · 电流 120A · 功率 1500W · 分辨率 1mV/10mA · 精度 ≤0.03%+0.02%F.S./≤0.1%+0.1%F.S. · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ 1U
• IT-M3131 电压 30V · 电流 100A · 功率 1500W · 分辨率 1mV/10mA · 精度 ≤0.03%+0.02%F.S./≤0.1%+0.1%F.S. · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ 1U
• IT-M3132 电压 80V · 电流 40A · 功率 1500W · 分辨率 1mV/1mA · 精度 ≤0.03%+0.02%F.S./≤0.1%+0.1%F.S. · 接口 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 · 尺寸 ½ 1U
资源下载
• IT-M3100系列 详细指标见本页「详细指标」标签页。
• 官方 PDF（产品单页/数据表）：IT-M3100-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT-M3100系列 详细指标
400至1500W · 支持多达256通道同步运行
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 23 个具体型号。
IT-M3116
• 电压：1000V
• 电流：3A
• 功率：400W
• 分辨率：100mV/1mA
• 精度：≤0.02% + 0.02%F.S./≤0.05% + 0.05%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3126
• 电压：1000V
• 电流：3A
• 功率：850W
• 分辨率：100mV/1mA
• 精度：≤0.02% + 0.02%F.S./≤0.05% + 0.05%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3136
• 电压：1000V
• 电流：3A
• 功率：1500W
• 分辨率：100mV/1mA
• 精度：≤0.02% + 0.02%F.S./≤0.05% + 0.05%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3130
• 电压：20V
• 电流：120A
• 功率：1500W
• 分辨率：1mV/10mA
• 精度：≤0.03%+0.02%F.S./≤0.1%+0.1%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3131
• 电压：30V
• 电流：100A
• 功率：1500W
• 分辨率：1mV/10mA
• 精度：≤0.03%+0.02%F.S./≤0.1%+0.1%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3132
• 电压：80V
• 电流：40A
• 功率：1500W
• 分辨率：1mV/1mA
• 精度：≤0.03%+0.02%F.S./≤0.1%+0.1%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3133
• 电压：150V
• 电流：20A
• 功率：1500W
• 分辨率：10mV/1mA
• 精度：≤0.03%+0.02%F.S./≤0.05%+0.05%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3134
• 电压：300V
• 电流：10A
• 功率：1500W
• 分辨率：10mV/1mA
• 精度：≤0.03%+0.02%F.S./≤0.1%+0.1%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3135
• 电压：600V
• 电流：5A
• 功率：1500W
• 分辨率：10mV/1mA
• 精度：≤0.03%+0.02%F.S./≤0.1%+0.1%F.S.
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3112S
• 电压：60V
• 电流：20A
• 功率：200W
• 分辨率：1mV/1mA
• 精度：≤0.03%+30mV/≤0.1%+30mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3120S
• 电压：60V
• 电流：35A
• 功率：800W
• 分辨率：1mV/1mA
• 精度：≤0.03%+30mV/≤0.1%+30mA
• 接口：标配LAN/USB，选配RS232/CAN/ GPIB/RS485/外部模拟量
• 尺寸：½ 1U
IT-M3110
• 电压：20V
• 电流：100A
• 功率：400W
• 分辨率：1mV/10mA
• 精度：≤0.03%+20mV/≤0.1%+100mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3111
• 电压：30V
• 电流：70A
• 功率：400W
• 分辨率：1mV/10mA
• 精度：≤0.03%+20mV/≤0.1%+70mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3112
• 电压：80V
• 电流：22A
• 功率：400W
• 分辨率：1mV/1mA
• 精度：≤0.03%+40mV/≤0.1%+30mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3113
• 电压：150V
• 电流：12A
• 功率：400W
• 分辨率：10mV/1mA
• 精度：≤0.03%+75mV/≤0.1%+20mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3114
• 电压：300V
• 电流：6A
• 功率：400W
• 分辨率：10mV/1mA
• 精度：≤0.03%+200mV/≤0.1%+20mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3115
• 电压：600V
• 电流：3A
• 功率：400W
• 分辨率：10mV/1mA
• 精度：≤0.03%+200mV/≤0.1%+10mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3120
• 电压：20V
• 电流：100A
• 功率：850W
• 分辨率：1mV/10mA
• 精度：≤0.03%+20mV/≤0.1%+100mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3121
• 电压：30V
• 电流：70A
• 功率：850W
• 分辨率：1mV/10mA
• 精度：≤0.03%+20mV/≤0.1%+70mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3122
• 电压：80V
• 电流：22A
• 功率：850W
• 分辨率：1mV/1mA
• 精度：≤0.03%+40mV/≤0.1%+30mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3123
• 电压：150V
• 电流：12A
• 功率：850W
• 分辨率：10mV/1mA
• 精度：≤0.03%+75mV/≤0.1%+20mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3124
• 电压：300V
• 电流：6A
• 功率：850W
• 分辨率：10mV/1mA
• 精度：≤0.03%+200mV/≤0.1%+20mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
IT-M3125
• 电压：600V
• 电流：3A
• 功率：850W
• 分辨率：10mV/1mA
• 精度：≤0.03%+200mV/≤0.1%+10mA
• 接口：选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量
• 尺寸：½ 1U 505*234*58（mm)
资源下载
• IT-M3100系列 产品介绍见本页「产品介绍」标签页。
• 官方 PDF（产品单页/数据表）：IT-M3100-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
