玖锦 JIUJIN · 成都玖锦科技有限公司
MSA2000A模块化矢量信号分析仪
9 kHz 至 40 GHz 模块化矢量信号分析 · 分析带宽 300 MHz · 实时分析带宽 200 MHz
产品简介
MSA2000A模块化矢量信号分析仪 是成都玖锦科技有限公司的实时频谱分析仪，频率覆盖 9 kHz至40 GHz 9 kHz~7.5 GHz/13.6 GHz/18 GHz/26.5 GHz/40 GHz。 分析带宽高达300 MHz；实时分析带宽高达200 MHz。
支持通用频谱分析、矢量信号分析、IQ分析、实时频谱分析、模拟解调分析、脉冲分析、噪声系数测量 和相位噪声测量等模式。设备提供 6 类测量与分析能力：通用频谱分析模式（GPSA）、高级测量功能套件（AMS）、实时频谱分析（RTSA）、矢量信号分析（VSA）、模拟信号分析（ASA）、相位噪声测量（PNM）。
官方定位：作为玖锦的实时频谱分析仪产品，MSA2000A 以 9 kHz至40 GHz 9 kHz~7.5 GHz/13.6 GHz/18 GHz/26.5 GHz/40 GHz 的频率覆盖与 通用频谱分析模式（GPSA）、高级测量功能套件（AMS）、实时频谱分析（RTSA） 等测量能力面向雷达、电子对抗、电磁频谱等应用场景。
核心参数
• 频率覆盖：9 kHz至40 GHz 9 kHz~7.5 GHz/13.6 GHz/18 GHz/26.5 GHz/40 GHz
• 频率覆盖：分析带宽高达300 MHz
• 频率覆盖：实时分析带宽高达200 MHz
• 基于PXIe高速内部总线，测量速度快
• 支持通用频谱分析、矢量信号分析、IQ分析、实时频谱分析、模拟解调分析、脉冲分析、噪声系数测量 和相位噪声测量等模式
主要功能

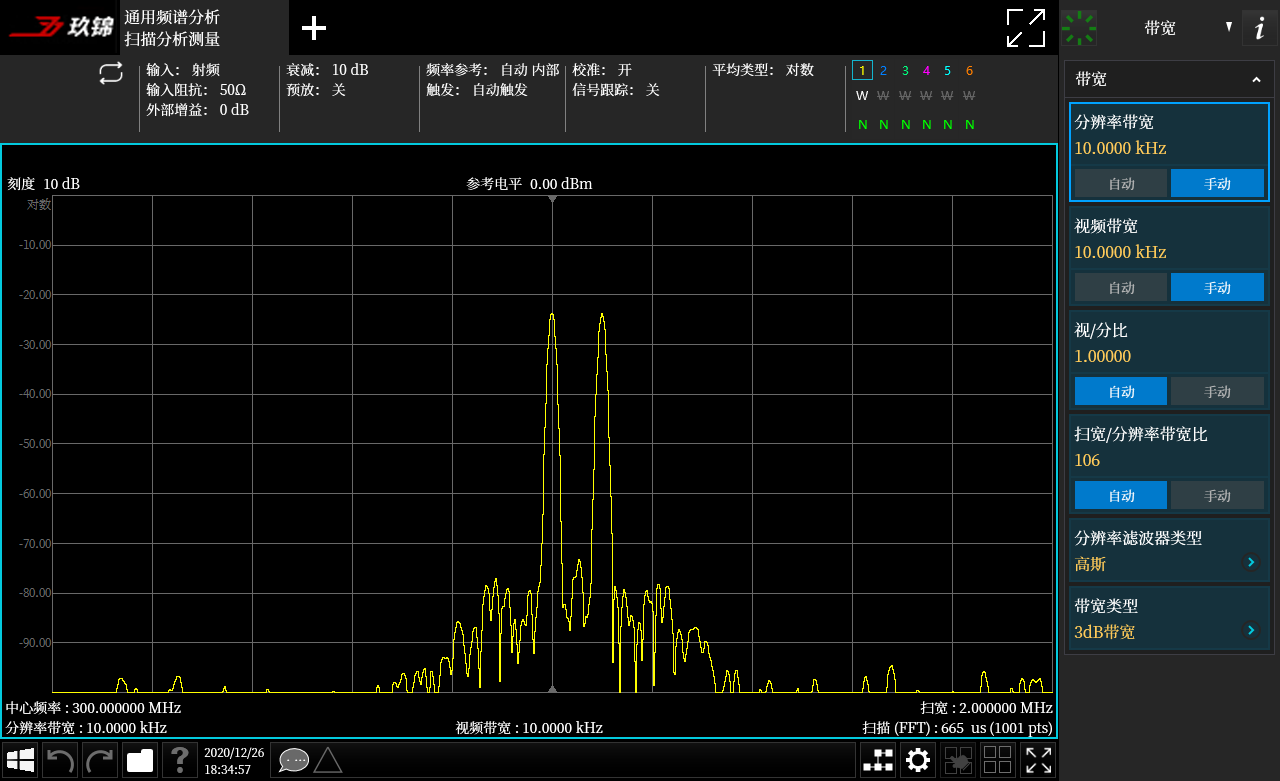

通用频谱分析模式（GPSA）
通用频谱分析（GPSA）通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量；通过6条迹线、12个标记展示9 kHz~40 GHz频率范围的测量结果；迹线、标记支持多种数学运算功能以满足不同测试场景的测量要求。

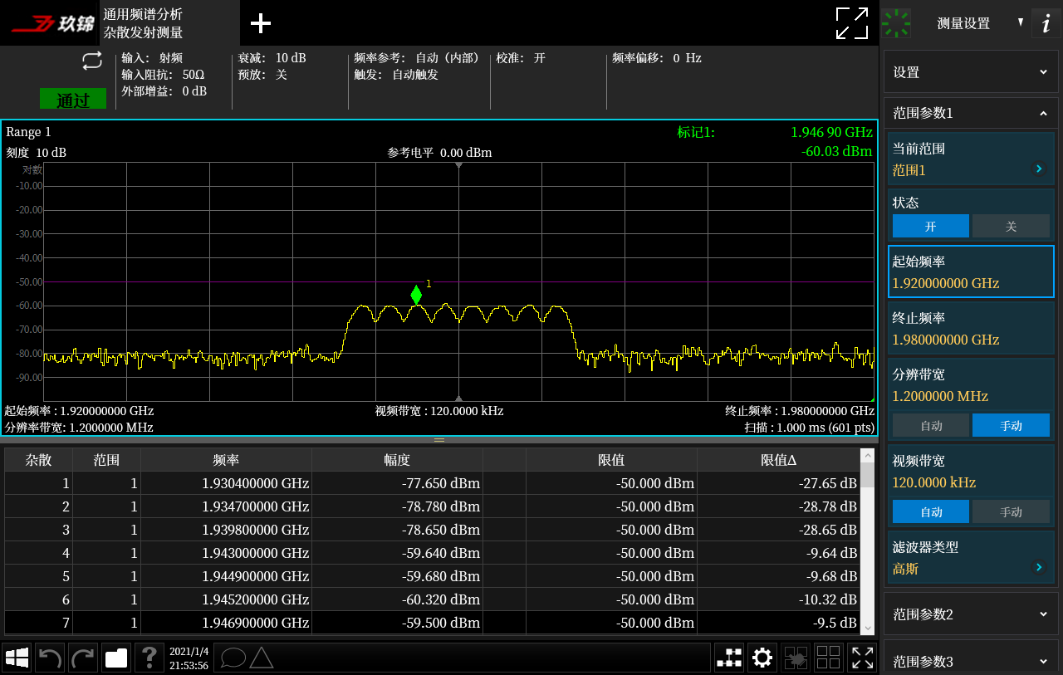

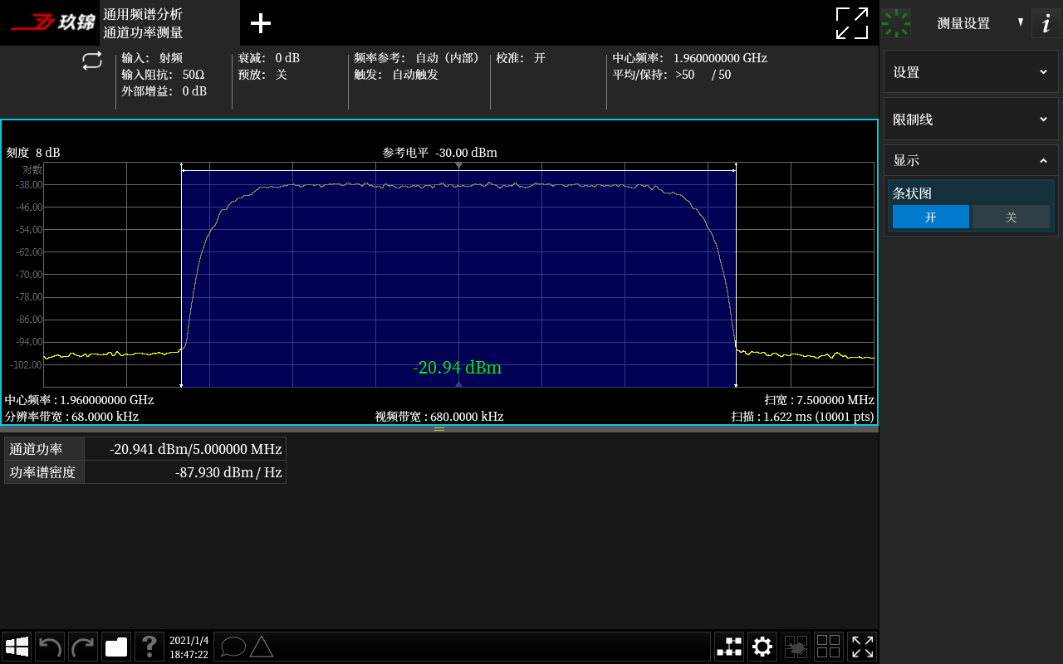

高级测量功能套件（AMS）
高级测量功能套件（AMS）具有的一键测量功能包括：通道功率测量、占用带宽测量、邻道功率测量、功率CCDF统计测量、发射功率测量、杂散发射测量、频谱发射模板测量、三阶交调测量和谐波测量等。

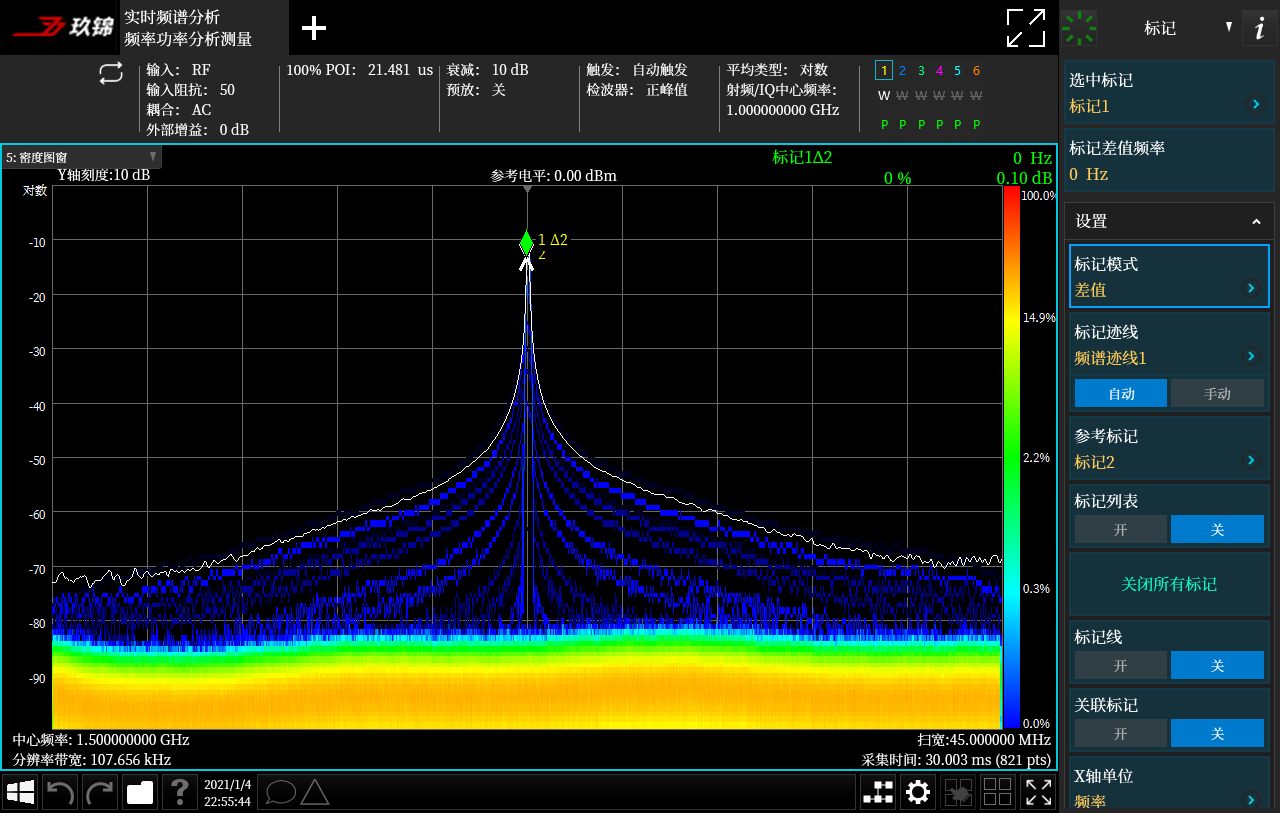

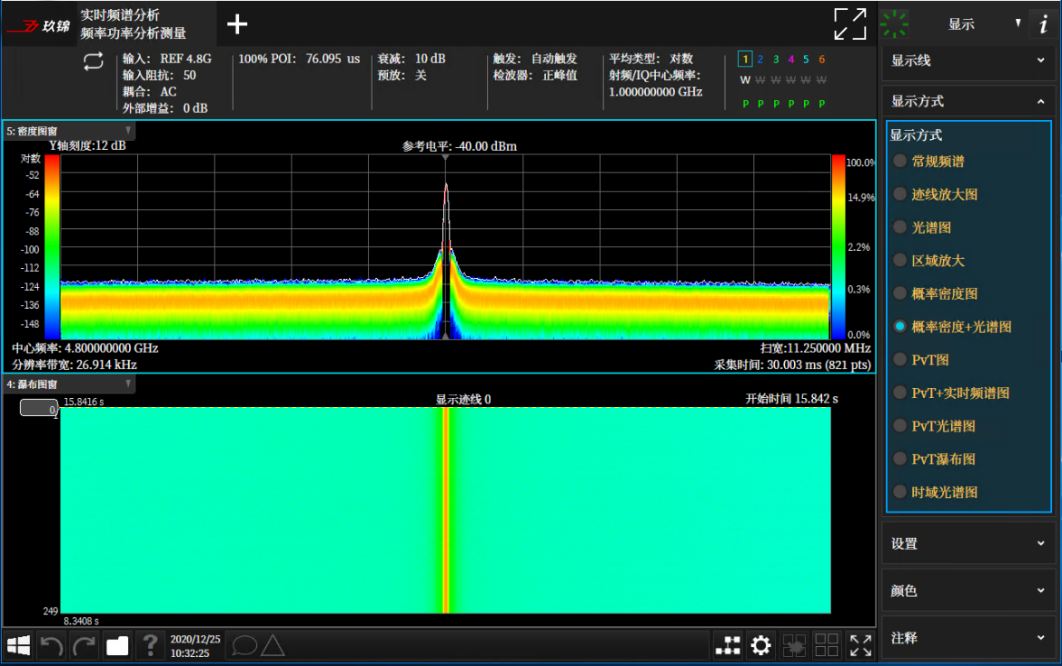

实时频谱分析（RTSA）
实时频谱分析（RTSA）模式通过强大的数字处理能力提供对大带宽瞬态信号的无缝捕捉、测量分析；同时基于测量分析结果提供包括概率密度图、时域光谱图、PvT迹线、PvT瀑布图等丰富的结果显示。通过频率模板触发，可以精确的捕获到200 MHz带宽内持续时间小于3.4 us的脉冲信号。

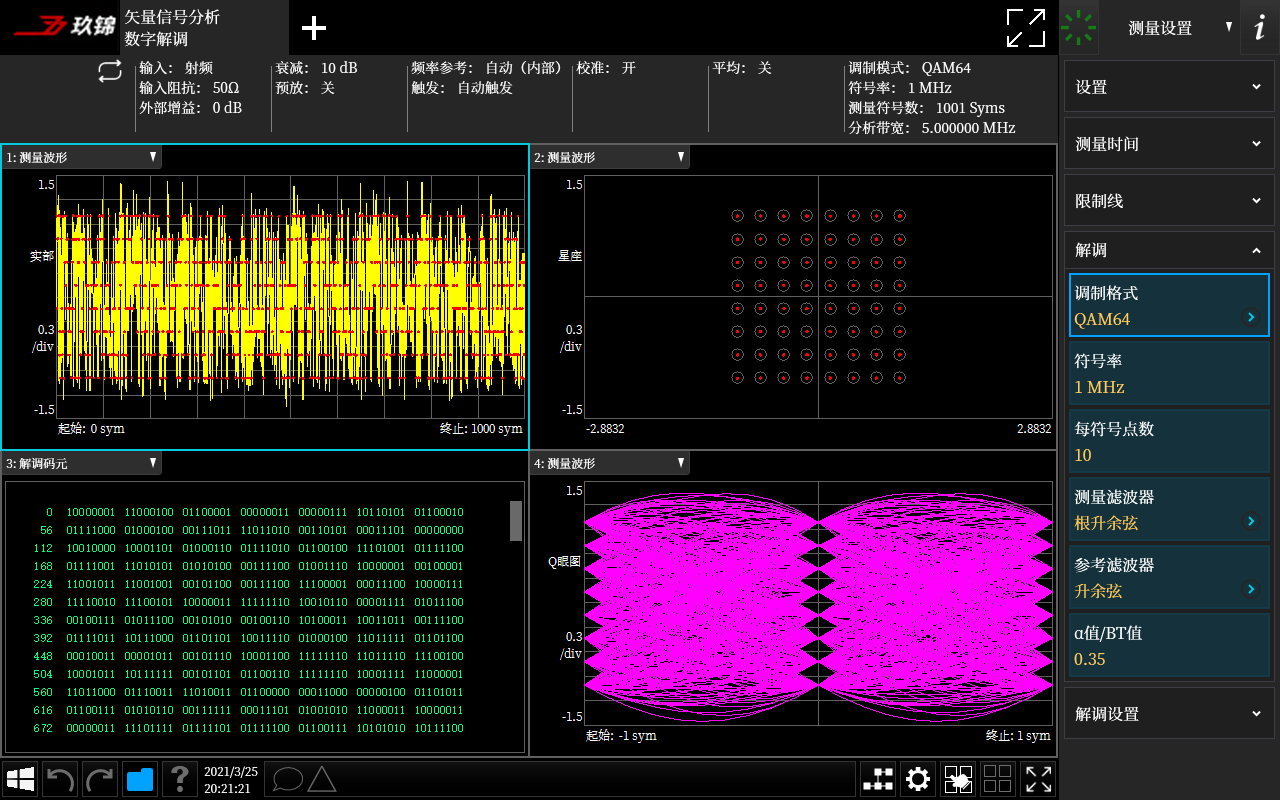

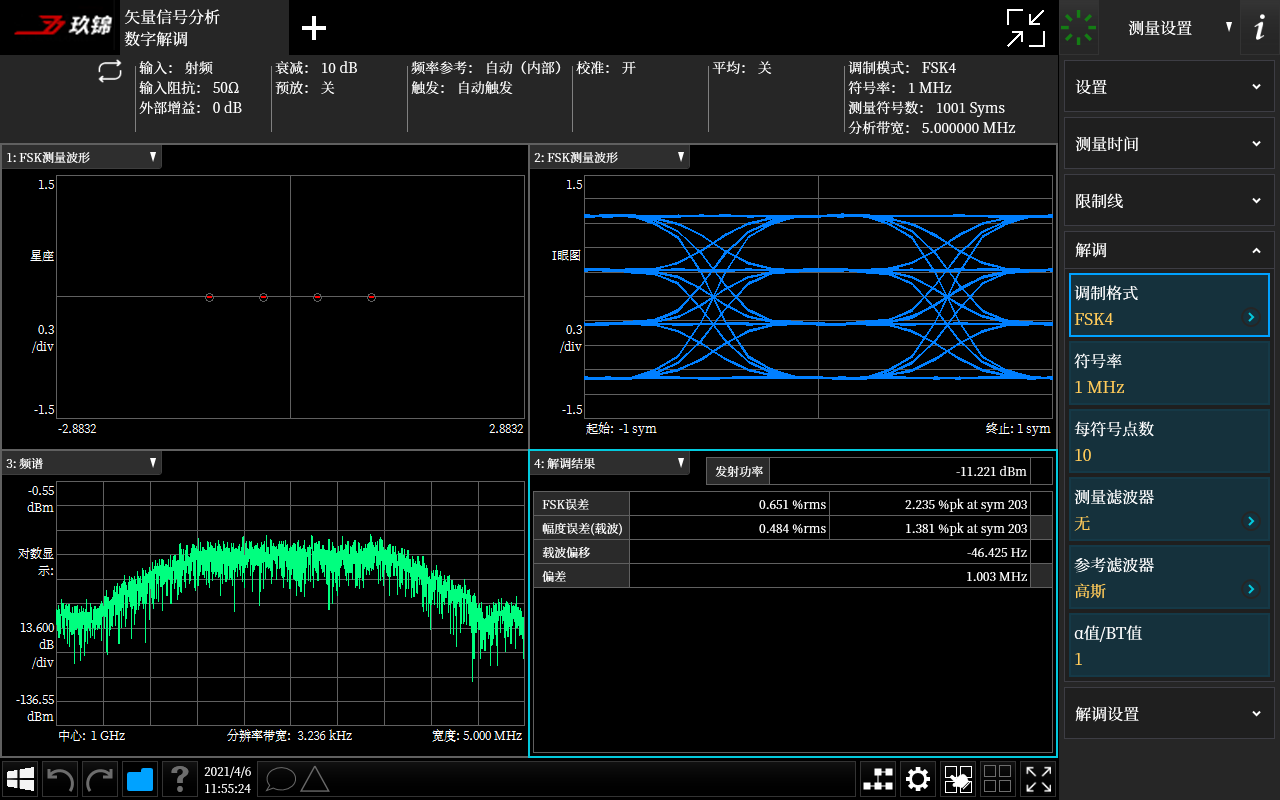

矢量信号分析（VSA）
矢量信号分析（VSA）主要完成对信号的频域、调制域和码域分析；可对PSK、FSK、QAM等多种数字调制信号提供灵活的调制分析，可以提供IQ波形、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。

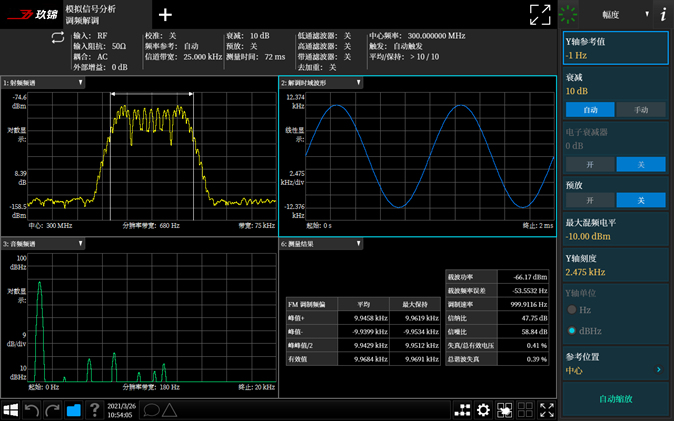

模拟信号分析（ASA）
模拟信号分析（ASA）提供调幅、调频或调相三种测量以完成模拟调制信号的解调分析；可以同时显示解调信号的频谱和时域波形，完成对调制信号的调制深度、调频偏差、调制相偏、载波频率误差、信纳比、总谐波失真、载波功率等参数测量。

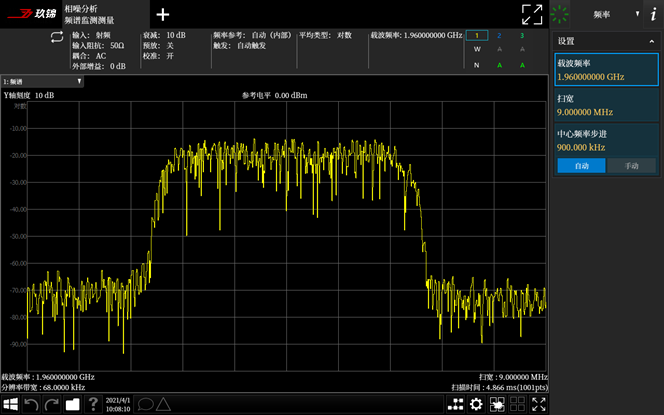

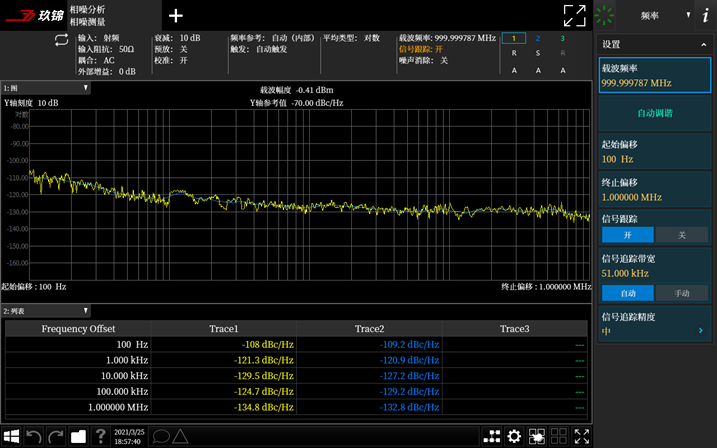

相位噪声测量（PNM）
相位噪声测量用于测量被测信号的指定偏移频率点的相位噪声；提供一键式自动测量，满足各种相位噪声测量应用。
资源下载
• 详细指标：全部技术指标与测量能力已单独整理，详见 MSA2000A模块化矢量信号分析仪 详细指标页
以上参数、功能与配图均取自玖锦官网该产品页公开资料。
onetest仪器资源库 · 玖锦 MSA2000A模块化矢量信号分析仪
玖锦 JIUJIN · 成都玖锦科技有限公司
MSA2000A模块化矢量信号分析仪 · 详细指标
9 kHz 至 40 GHz 模块化矢量信号分析 · 分析带宽 300 MHz · 实时分析带宽 200 MHz
产品简介
MSA2000A模块化矢量信号分析仪 是成都玖锦科技有限公司的实时频谱分析仪，频率覆盖 9 kHz至40 GHz 9 kHz~7.5 GHz/13.6 GHz/18 GHz/26.5 GHz/40 GHz。 分析带宽高达300 MHz；实时分析带宽高达200 MHz。
官方定位：作为玖锦的实时频谱分析仪产品，MSA2000A 以 9 kHz至40 GHz 9 kHz~7.5 GHz/13.6 GHz/18 GHz/26.5 GHz/40 GHz 的频率覆盖与 通用频谱分析模式（GPSA）、高级测量功能套件（AMS）、实时频谱分析（RTSA） 等测量能力面向雷达、电子对抗、电磁频谱等应用场景。
关键指标
• 频率覆盖：9 kHz至40 GHz 9 kHz~7.5 GHz/13.6 GHz/18 GHz/26.5 GHz/40 GHz
• 频率覆盖：分析带宽高达300 MHz
• 频率覆盖：实时分析带宽高达200 MHz
• 基于PXIe高速内部总线，测量速度快
• 支持通用频谱分析、矢量信号分析、IQ分析、实时频谱分析、模拟解调分析、脉冲分析、噪声系数测量 和相位噪声测量等模式
测量能力与工作模式
通用频谱分析模式（GPSA）
通用频谱分析（GPSA）通过扫描和FFT两种测量方法完成对信号的频率、功率等参数测量；通过6条迹线、12个标记展示9 kHz~40 GHz频率范围的测量结果；迹线、标记支持多种数学运算功能以满足不同测试场景的测量要求。
高级测量功能套件（AMS）
高级测量功能套件（AMS）具有的一键测量功能包括：通道功率测量、占用带宽测量、邻道功率测量、功率CCDF统计测量、发射功率测量、杂散发射测量、频谱发射模板测量、三阶交调测量和谐波测量等。
实时频谱分析（RTSA）
实时频谱分析（RTSA）模式通过强大的数字处理能力提供对大带宽瞬态信号的无缝捕捉、测量分析；同时基于测量分析结果提供包括概率密度图、时域光谱图、PvT迹线、PvT瀑布图等丰富的结果显示。通过频率模板触发，可以精确的捕获到200 MHz带宽内持续时间小于3.4 us的脉冲信号。
矢量信号分析（VSA）
矢量信号分析（VSA）主要完成对信号的频域、调制域和码域分析；可对PSK、FSK、QAM等多种数字调制信号提供灵活的调制分析，可以提供IQ波形、星座图、眼图、频谱图等丰富的图谱对调制信号特性进行分析，并可通过解调得到信号的调制误差，帮助对信号误差的产生原因进行判断。
模拟信号分析（ASA）
模拟信号分析（ASA）提供调幅、调频或调相三种测量以完成模拟调制信号的解调分析；可以同时显示解调信号的频谱和时域波形，完成对调制信号的调制深度、调频偏差、调制相偏、载波频率误差、信纳比、总谐波失真、载波功率等参数测量。
相位噪声测量（PNM）
相位噪声测量用于测量被测信号的指定偏移频率点的相位噪声；提供一键式自动测量，满足各种相位噪声测量应用。
说明
以上指标与测量能力摘自 玖锦官网 MSA2000A 产品页；该产品官方未提供独立规格书下载，若与随箱文件不一致，以随箱文件为准。
资源下载
• 产品介绍：产品定位、核心参数与典型应用详见 MSA2000A模块化矢量信号分析仪 产品介绍页
onetest仪器资源库 · 玖锦 MSA2000A模块化矢量信号分析仪 详细指标
