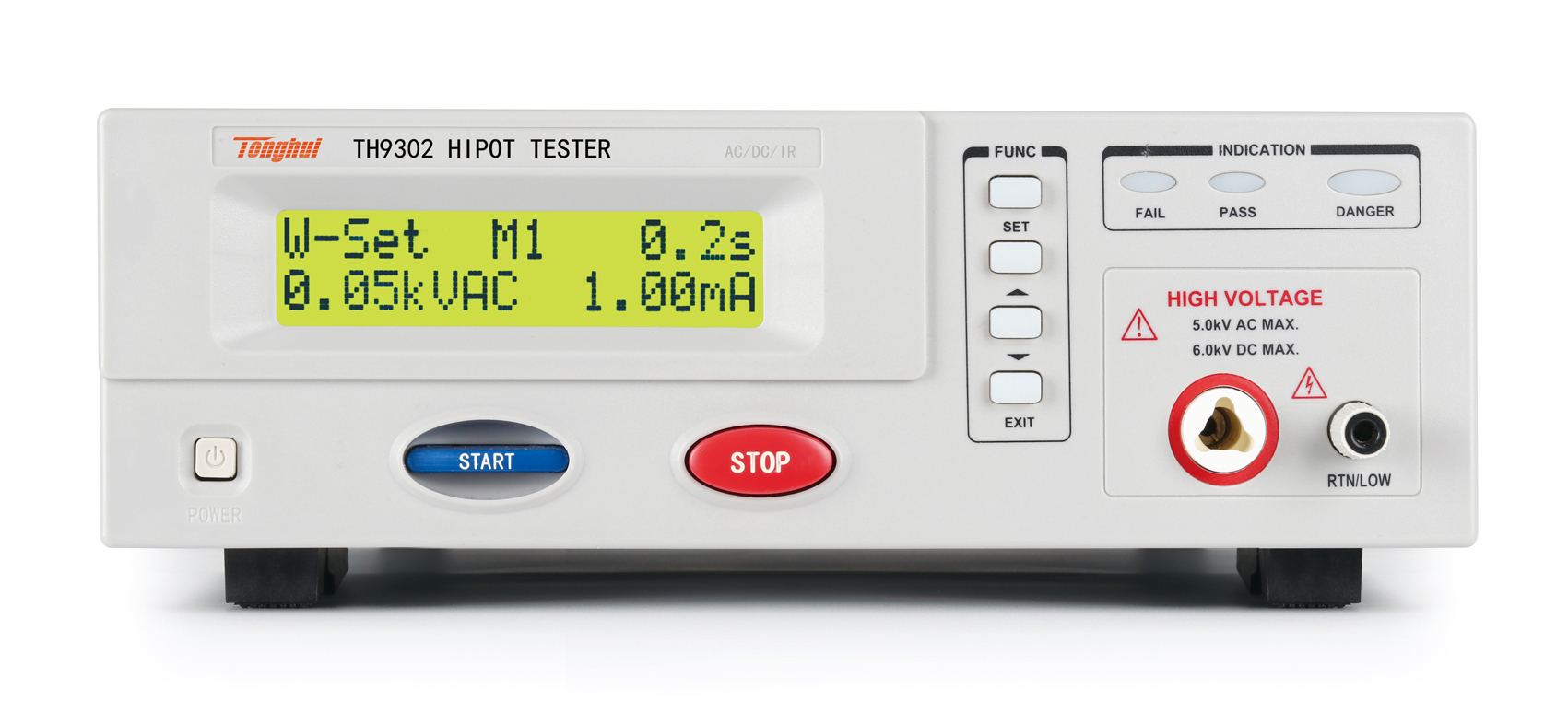

TH9302系列交直流耐压绝缘测试仪是同惠电子最新研发的一款具有高性价比、操作简单的仪器。

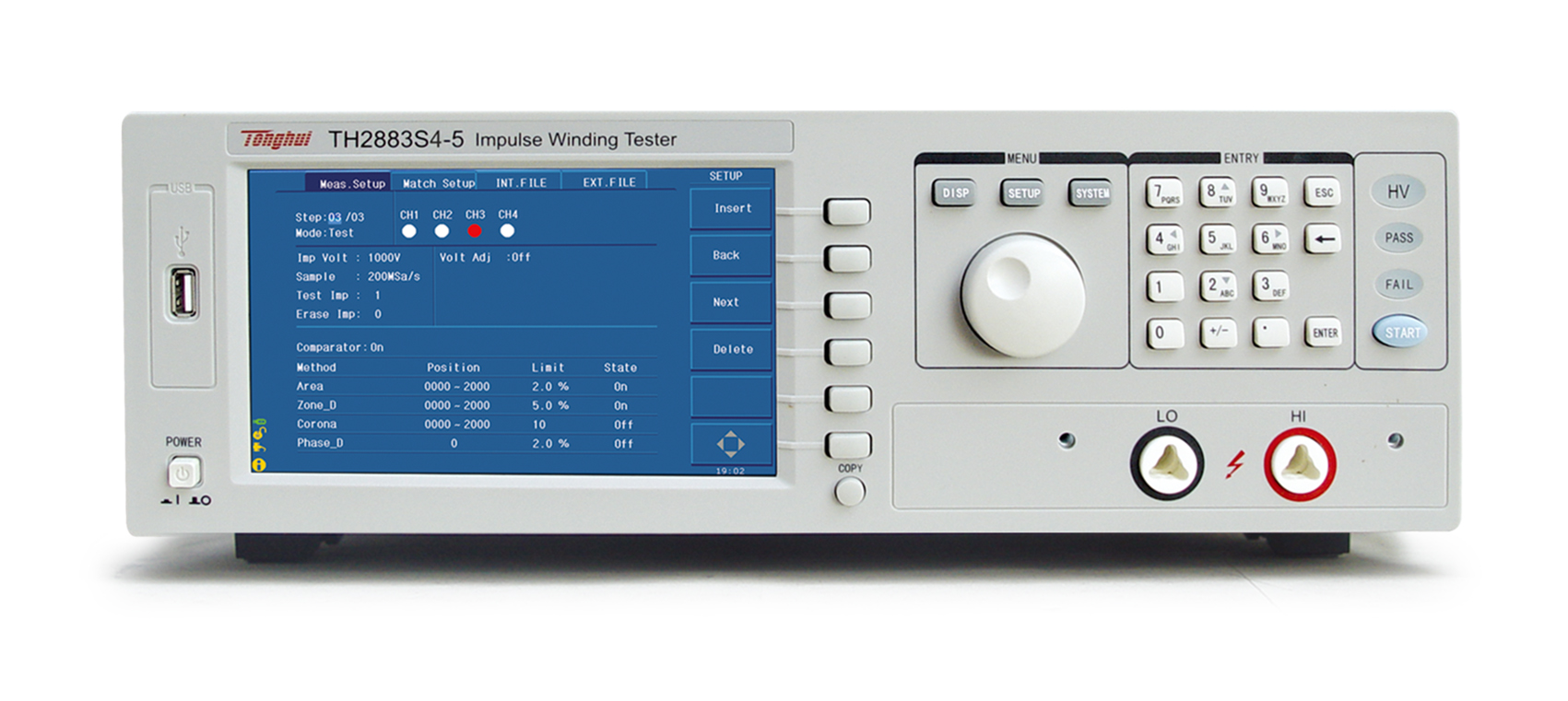

TH2883系列产品是同惠研发的脉冲式线圈测试仪产品线。可完整提供低压30V到高压10kV，单通道到多通道（最大8通道）系列线圈测试仪解决方案。
TH2883系列产品是同惠研发的脉冲式线圈测试仪产品线。可完整提供低压30V到高压10kV，单通道到多通道（最大8通道）系列线圈测试仪解决方案。
- «
- 1
- »
TH2638C 90VAC至264VAC 高速精密电容测量仪|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司

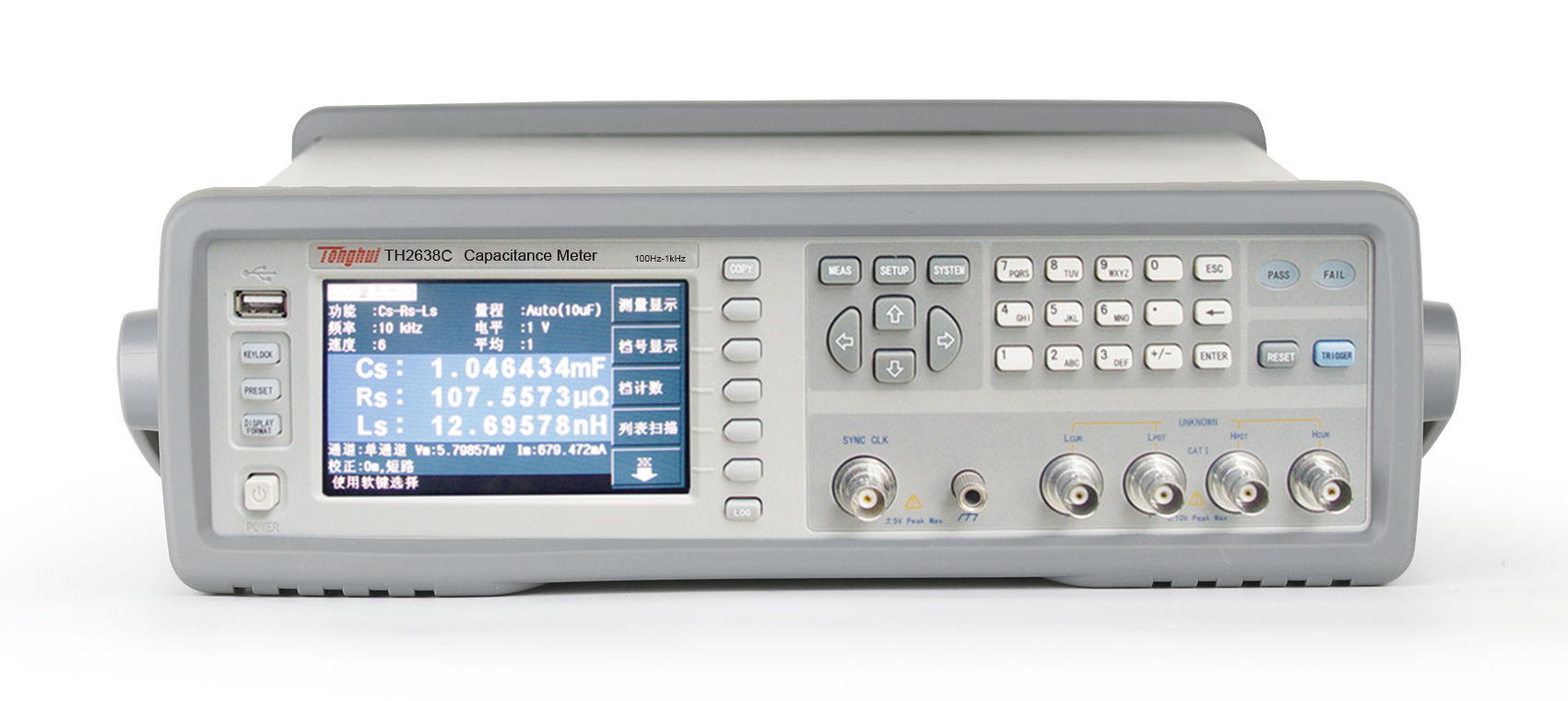

TH2638C 高速精密电容测量仪
允许频率 100Hz、120Hz、1kHz · 精度 ±0.02% · 范围 0.1V-1V
产品简介
TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪，体积小，紧凑便携，便于上架使用。4.3寸的LCD屏幕可选中英文操作界面，操作方便快捷。
核心参数
• 频率 / 允许频率：100Hz、120Hz、1kHz
• 频率 / 精度：±0.02%
• 电平 / 范围：0.1V-1V
• 电平 / 分辨率：0.01V
• 电平 / 精度：±5%
• 信号源延时 / 范围：0-1s
• 信号源延时 / 分辨率：0.1ms
• 测试量程方式：自动、保持
• 触发延时时间 / 范围：0-1s
功能与特点
TH2638系列测量电容基本精度为±0.07%，损耗精度高达0.0005，最高速度高达2.3ms;超宽的量程配置，使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能，特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;三参数(Cs-Rs-Ls)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。
TH2638系列兼容SCPI命令集;有机械手接口和料箱分类功能，适合生产线高速测试产品的自动分类;最多256个扫描通道的扫描器接口，大大提高生产效率;不良接触的检查功能大大减低了生产线快速测试时的误判率;当测试频率为1MHz时，频率偏移设置功能（1MHz±1%，1MHz±2%）可消除阵列式电容器测试系统中相邻测量终端的干扰，并降低测量结果的波动。
可以根据不同尺寸的DC-Link薄膜电容器为客户定制相应的测试夹具。
TH2638系列高速精密电容测试仪包括以下几种类型：
100Hz，120Hz，1kHz，10kHz，100kHz，1MHz，1MHz±1%，1MHz±2%
100Hz，120Hz，1kHz，10kHz，40kHz，100kHz
100Hz，120Hz，1kHz，10kHz
测试速度：2.3ms(100kHz/1MHz)，3.0ms(1kHz/10kHz/40kHz)，11.0ms(120/100Hz)
电容测试精度：±0。07%，损耗因素：±0。0005
18个量程配置，3倍于传统LCR的量程的紧密配置，保证了高速测试下仍能保证高精度和高一致性
2. 测量仪器无法满足高吞吐率自动化设备的测试要求
3. 在满足了测试速度的情况下，多次测试数据的一致性不好
图：3. 在满足了测试速度的情况下，多次测试数据的一致性不好
新能源汽车用DC-Link薄膜电容器的精确测试

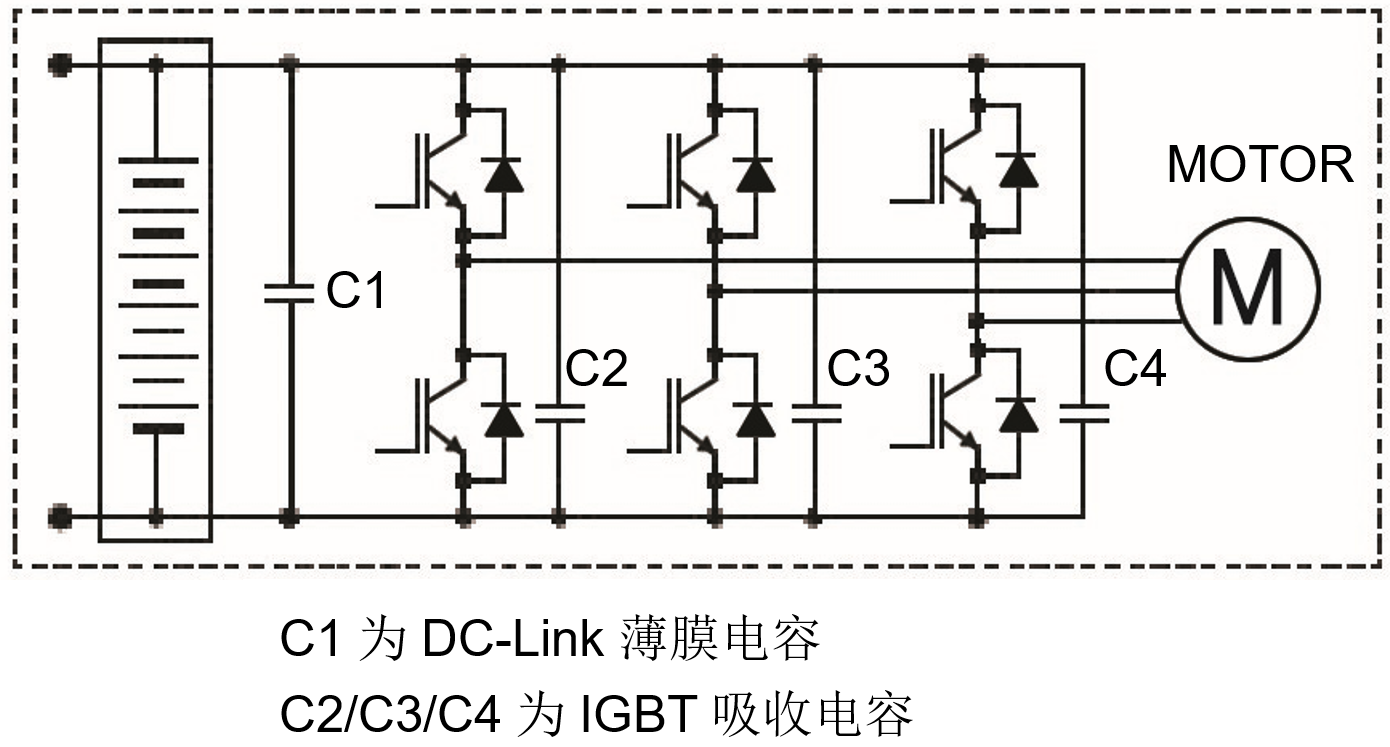

三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻（ESR）和串联等效电感（ESL）的测试难题。随着工业的迅速发展，能源短缺已成为世界性问题，新能源汽车已成为未来汽车工业发展的主要方向。电机，电池和电机控制技术是新能源汽车的三大核心。电机控制技术的核心就是需要高效电机控制的逆变器技术，高效电机控制的逆变器技术则需要一个功能强大的IGBT模块和一个与之匹配的DC-Link电容器。如下图所示：
图：三参数(Cs-Rs-Ls)测试功能解决了新能源汽车DC-Link薄膜电容器串联等效电阻（ESR）和串联等效电
b. 频率特性稳定，产品高频特性好,工作频率约为10kHz
c. 低ESR(串联等效电阻)，最小可达0.2-0.5mΩ,甚至更小,通过耐纹波电流能力强
d. 低ESL(串联等效电感),最低可达＜10nH,减小了在开关频率下的震荡效应,因此可忽略掉吸收电容.
e. 产品安全性好，耐过压能力强,抗浪涌电压能力大于1.5倍的额定电压
g. 额定电压可达800V以上，不需要串联和平衡电阻

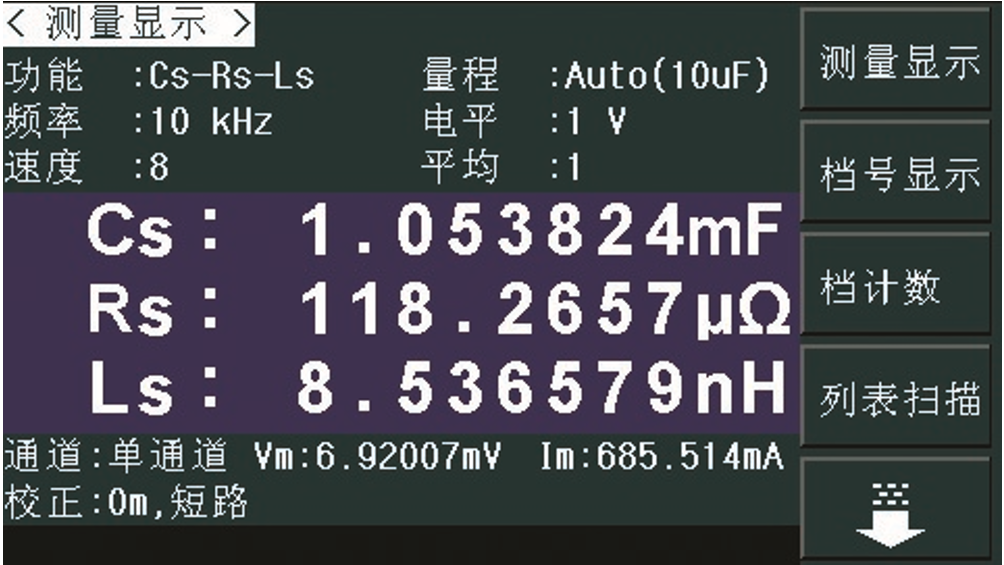

如何正确快速测试DC-Link是一个世界性的难题 ,TH2638A是同惠在电容测试行业20多年的技术积累的基础上,创造性的发明了一个频率下同时测量Cs、ESR和ESL的技术,此技术使得DC-Link电容可以在设定的频率下稳定测试高达1mF的容量、1μΩ稳定值的ESR、0.01nH稳定值的ESL，完美的解决了这个问题,为广大DC-Link电容器厂家提供了一个高效,高性价比的完美解决方案.
图：如何正确快速测试DC-Link是一个世界性的难题 ,TH2638A是同惠在电容测试行业20多年的技术积累的基
图：如何正确快速测试DC-Link是一个世界性的难题 ,TH2638A是同惠在电容测试行业20多年的技术积累的基

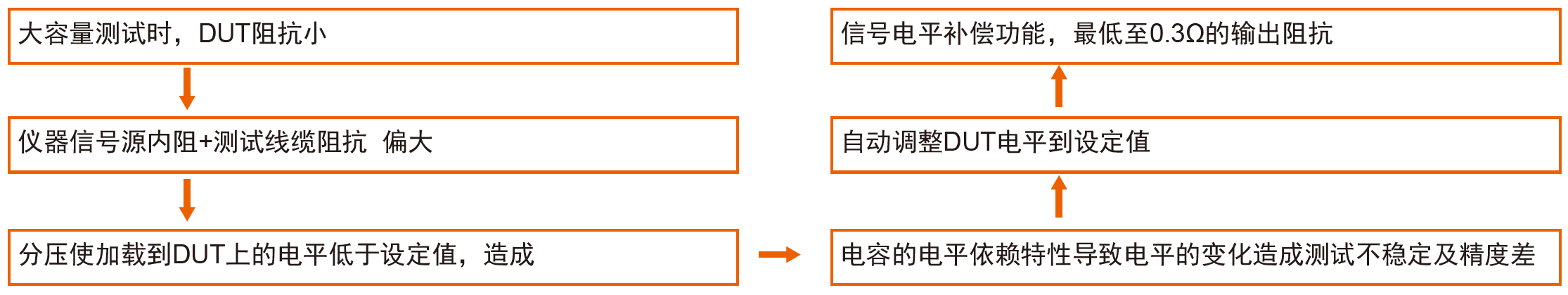

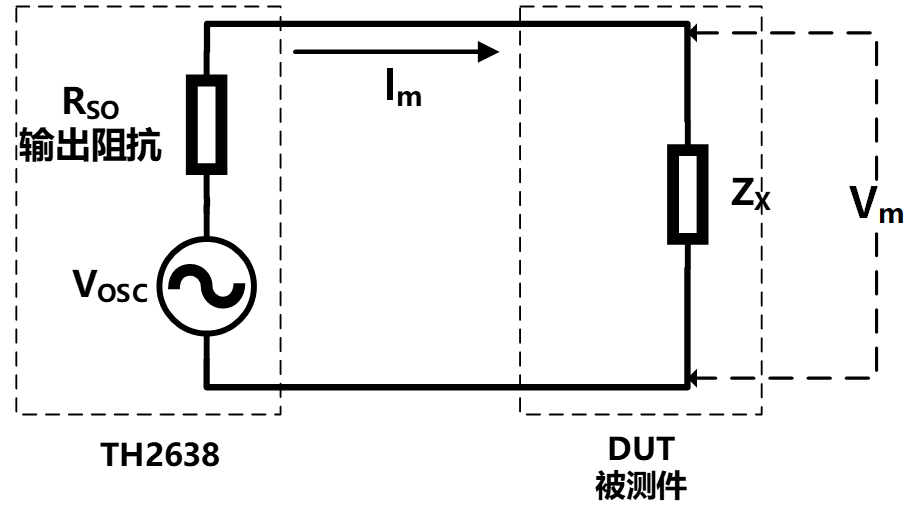

低输出阻抗：最低至0.3Ω的低输出阻抗，可高速、精确测试大电容甚至是超级电容。 输出阻抗
图：低输出阻抗：最低至0.3Ω的低输出阻抗，可高速、精确测试大电容甚至是超级电容

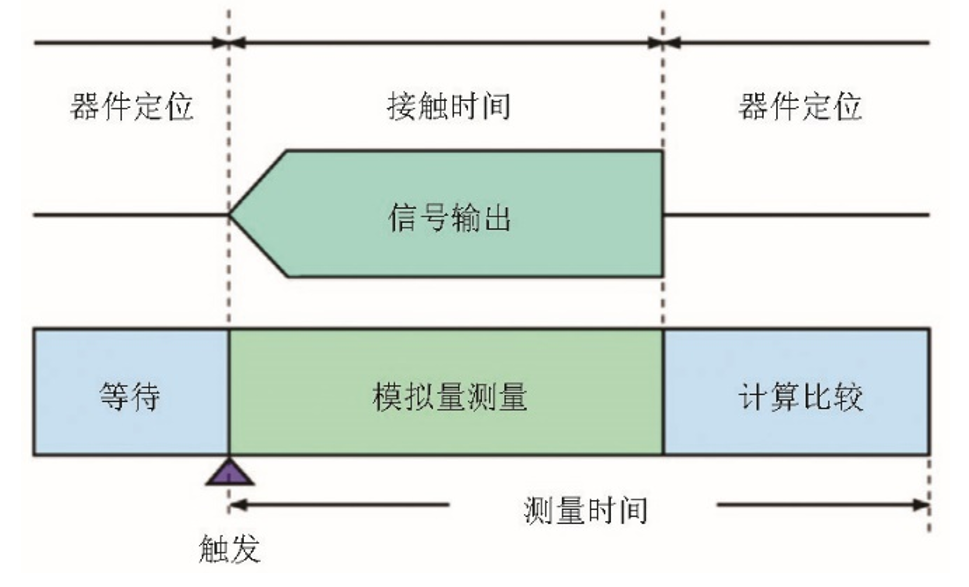

接触检查，无需额外时间，只有在测试时才输出信号.保证测试数据正确有效及避免长时间接触造成接触不良
图：接触检查，无需额外时间，只有在测试时才输出信号.保证测试数据正确有效及避免长时间接触造成接触不良

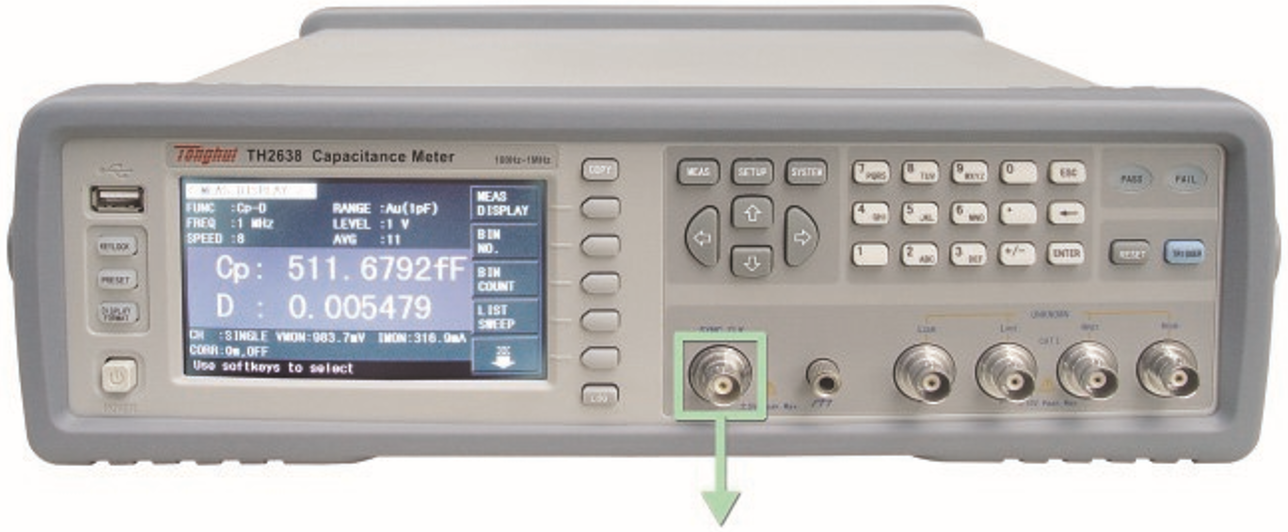

同步信号输出，保证测试线上多台同类仪器用同一时基同步测试
图：同步信号输出，保证测试线上多台同类仪器用同一时基同步测试
1MHz测试频率可偏置为：1MHz-2%、-1%、+1%和+2%。
当需将两台或多台电容表集成到一个自动机械手系统(例如阵列式电容器测试系统)、或者同一个工作台时，用频率偏移设置功能将多台仪器设置不同频率，可有效消除相邻测量终端之间的相互干扰，及降低测量结果的波动。 扫描仪接口和料箱分类

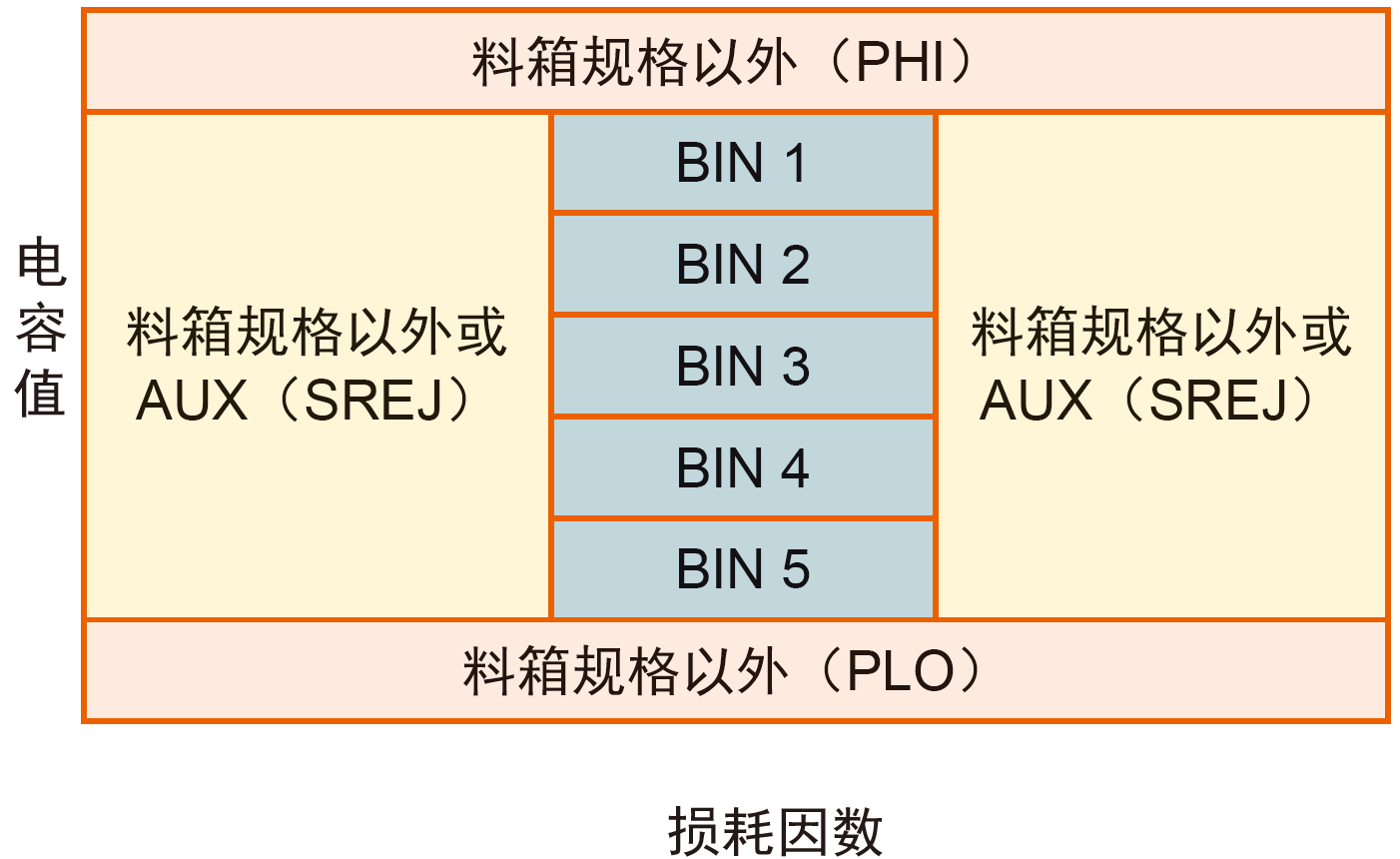

料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品
图：料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品
图：料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品
图：料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品
图：料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品
图：料箱分类：按照产品的质量设置9个料箱根据C-D/Q/R/G的测试结果确定产品
注：1. 1MHz时包含1MHz±1%，1MHz±2% 2. a：1e-18，E：1e18
典型应用
• ▮ 电解电容器高速高精度测试
• ▮ DC-Link电容器高速高精度测试

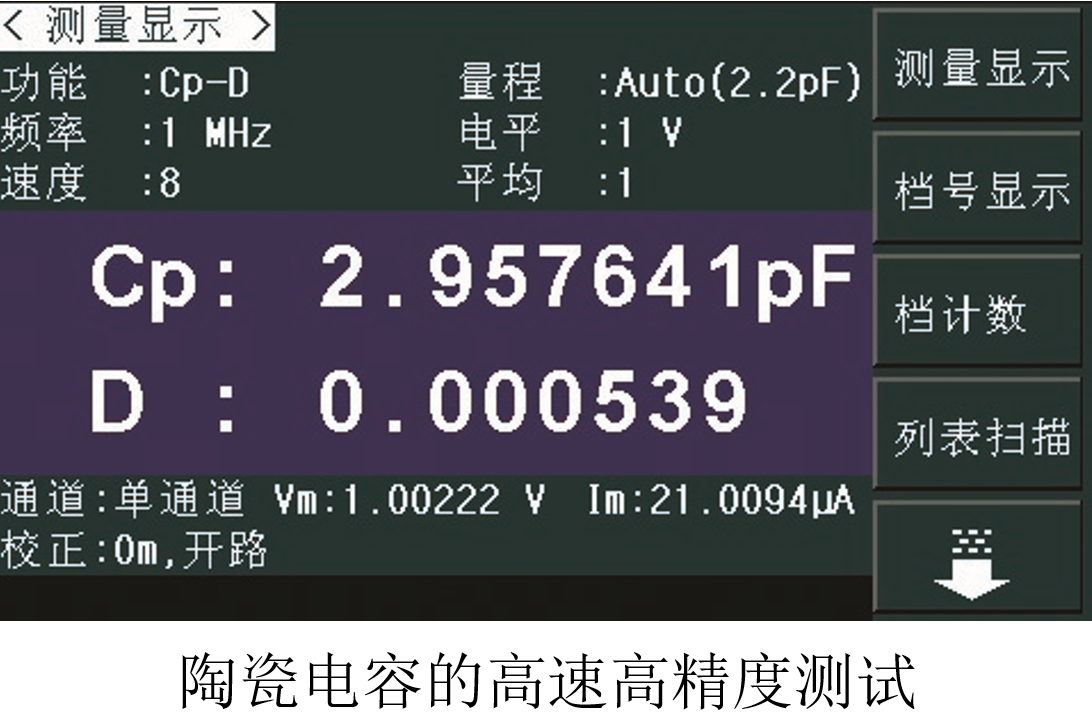

• ▮ 陶瓷电容器高速高精度测试
• ▮ 薄膜电容器高速高精度测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2638C 高速精密电容测量仪 详细指标页
onetest仪器资源库 · 同惠电子 TH2638C 高速精密电容测量仪
同惠电子 · 常州同惠电子股份有限公司
TH2638C 高速精密电容测量仪 · 详细指标
允许频率 100Hz、120Hz、1kHz · 精度 ±0.02% · 范围 0.1V-1V
产品简介
TH2638系列高速精密电容测量仪是具有高达1MHz测试频率的新型电容测量仪，体积小，紧凑便携，便于上架使用。4.3寸的LCD屏幕可选中英文操作界面，操作方便快捷。
TH2638系列测量电容基本精度为±0.07%，损耗精度高达0.0005，最高速度高达2.3ms;超宽的量程配置，使得TH2638系列能够精确测量从低值到高值的各类电容;超宽的输出阻抗范围和信号电平补偿功能，特别适合于用稳定的测试电平高速高精度测试陶瓷电容器;三参数(Cs-Rs-Ls)测试功能解决了新能源汽车用DC-Link薄膜电容器串联等效电感ESL的测试难题。
本页按官方规格资料分组收录 TH2638C 高速精密电容测量仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH2638C 产品介绍页。
技术指标
频率与时钟
• 频率 / 允许频率：100Hz、120Hz、1kHz
• 频率 / 精度：±0.02%
• 供电电源 / 频率：47Hz - 63Hz
测量范围与精度
• 电平 / 范围：0.1V-1V
• 电平 / 分辨率：0.01V
• 电平 / 精度：±5%
• 信号源延时 / 范围：0-1s
• 信号源延时 / 分辨率：0.1ms
• 测试量程方式：自动、保持
• 触发延时时间 / 范围：0-1s
• 触发延时时间 / 分辨率：0.1ms
• 测量显示范围：测量显示范围
• 基本测量准确度：C:0.07%, D:0.0005
输出与驱动
• 输出方式：连续或同步
• 输出阻抗 / 100Hz 120Hz：1.5Ω
• 输出阻抗 / 100Hz 120Hz：0.3Ω
• 输出阻抗 / 100Hz 120Hz：10Ω
• 输出阻抗 / 1kHz：1.5Ω
• 输出阻抗 / 1kHz：0.3Ω
• 输出阻抗 / 1kHz：0.3Ω
• 输出阻抗 / 1kHz：10Ω
• 输出阻抗 / 10kHz：------
• 输出阻抗 / 10kHz：------
• 输出阻抗 / 40kHz：------
• 输出阻抗 / 100kHz：------
• 输出阻抗 / 1MHz：------
• 供电电源 / 电压：90VAC - 264VAC
接口与通信

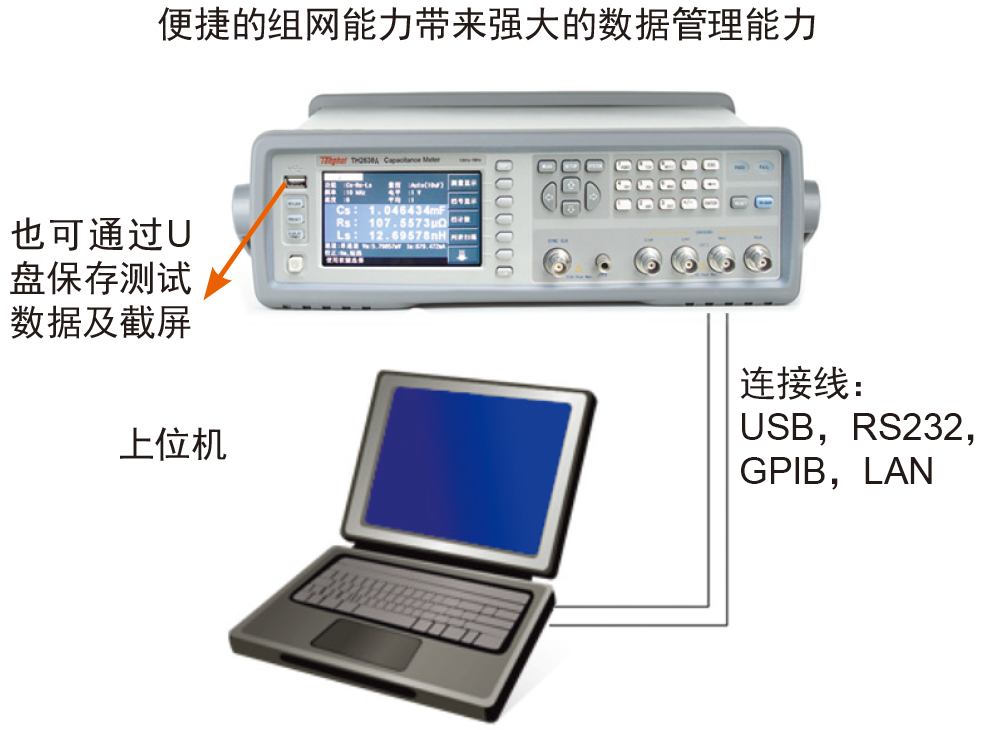

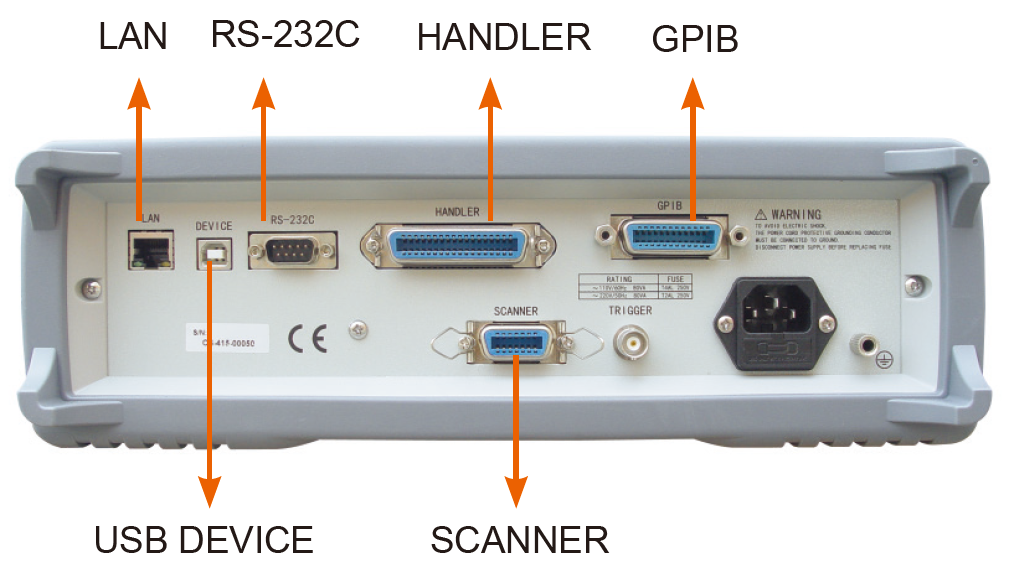

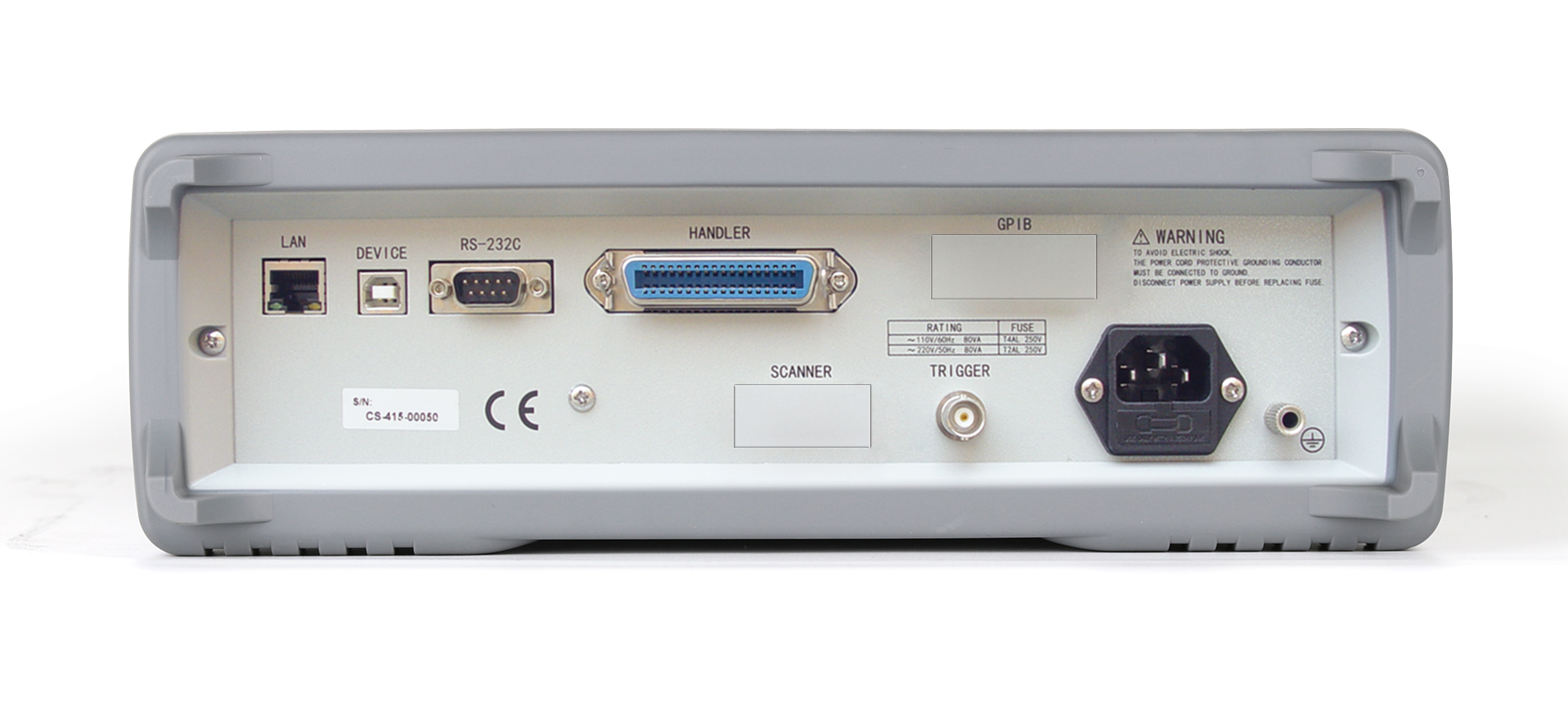

• 接口：RS232C、LAN、USB HOST、USB DEVICE、HANDLER
• 外部USB存储：·GIF图像 ·40个仪器设定文件 ·测试数据USB存储器直接存储 ·截屏文件直接保存USB存储器
通用规格
• 显示方式：浮动/固定小数点显示、ΔABS、Δ%
• 内部存储：40个仪器设定文件
• 温度、湿度、海拔 （操作环境）：0℃ - 45℃，15% - 85% RH (≤40℃，无冷凝)，0-2000m
• 供电电源 / 功耗：最大150VA
• 温度、湿度、海拔（存储环境）：-20℃ - 70℃，0-90% RH (≤65℃，无冷凝)，0-4572m
其他参数
• 测试信号参数：Cp-D、Cp-Q、Cp-Rp、Cp-G、Cs-D、Cs-Q、Cs-Rs
• 测试信号：测试信号
• 测试速度：五档测试速度选择：1、2、4、6、8
• 最快测量速度 / 100Hz/ 120Hz：11ms
• 最快测量速度 / 1kHz 10kHz：3.3ms
• 最快测量速度 / 40kHz：------
• 最快测量速度 / 100kHz：------
• 最快测量速度 / 1MHz：------
• 平均次数：1-256
• 触发方式：内部、手动、外部（除SCANER）、总线（除GPIB）
• 参数 / Cs、Cp：±1.000000aF - 999.9999EF
• 参数 / D：±0.000001-9.999999
• 参数 / Q：±0.01-99999.99
• 参数 / Rs、Rp：±1.000000aΩ - 999.9999EΩ
• 参数 / G：±1.000000aS - 999.9999ES
• 参数 / Δ%：±0.0001% - 999.9999%
• 列表扫描：10点列表扫描，可对频率、电压进行扫描
• 比较器功能：11档：BIN1-BIN9、OUT_OF_BIN、AUX_BIN
• 一般技术指标：一般技术指标
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
