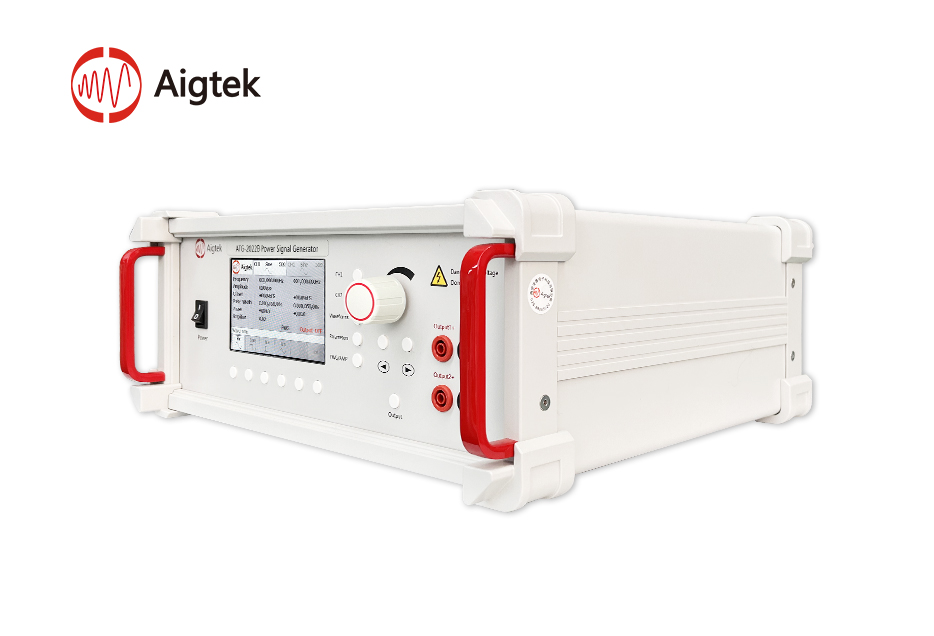

ATG-2022B功率信号源
ATG-2000系列功率信号源 带宽：（-3dB）DC~1MHz ｜ 电压：200Vp-p（±100Vp） ｜ 电流：500mAp
产品简介
ATG-2022B是一款理想的可输出正弦波、方波、三角波、脉冲波的双通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p(±100Vp)电压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
官方定位：ATG-2000系列功率信号源，带宽：（-3dB）DC~1MHz、电压：200Vp-p（±100Vp）、电流：500mAp。
核心参数
• 带宽：（-3dB）DC~1MHz
• 电压：200Vp-p（±100Vp）
• 电流：500mAp
• 压摆率：≥445V/μs
• 波形：正弦波、方波、三角波、脉冲波
架构与特性

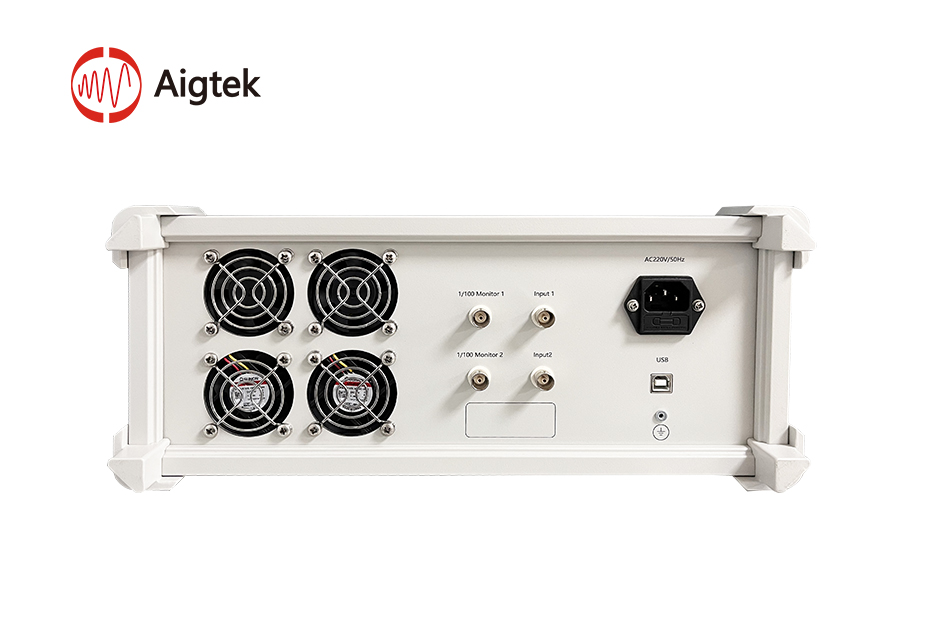

输入Input
外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。
输出Output
输出接口为香蕉插座，输出电压0~200Vp-p(±100Vp)，最大输出电流（峰值）500mAp。
液晶面板显示
ATG-2022B功率信号源操作面板液晶显示，设备状态及参数动态显示，交互界面一目了然，简洁易懂。
电压增益
ATG-2022B功率信号源外置输入信号时为放大器工作模式，此时电压增益是数控0~60倍（1step）可调。结合液晶面板增益的显示，能够快速调整至需要的电压值。
监测口Monitor
1/100Monitor：此端口电压为输出端口的1/100，监测口为BNC接头，可以直接连接到示波器进行输出电压的实时监测。
资源下载
• 官方产品页：西安安泰 官网 ATG-2022B功率信号源 产品页
详细指标请见 ATG-2022B功率信号源 详细指标页。
西安安泰 ｜ Aigtek ｜ 资料来源：西安安泰 官网与官方产品手册
西安安泰 Aigtek
ATG-2022B功率信号源 详细指标
产品简介
ATG-2022B是一款理想的可输出正弦波、方波、三角波、脉冲波的双通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p(±100Vp)电压，可以驱动高压型负载。电压增益数控可调，一键保存常用设置，为您提供了方便简洁的操作选择。
外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。
核心指标
• 带宽：（-3dB）DC~1MHz
• 电压：200Vp-p（±100Vp）
• 电流：500mAp
• 压摆率：≥445V/μs
• 波形：正弦波、方波、三角波、脉冲波
电气指标
• 型号：ATG-2022B
• 输出形式：单端输出
• 通道数：2
• 带宽（-3dB）：DC~1MHz
• 最大输出电压：200Vp-p(±100Vp)
• 输出电压范围：Range1:+40V~-160V Range2:+100V~-100V Range3:+160V~-40V
• 最大输出电流：250mAp(DC~50Hz) 500mAp(>50Hz)
• 最大输出功率：50Wp
• 电压增益：x0~60(1 step)
• 压摆率：≥445V/μs
• 谐波失真（THD）：≤0.1%@1kHz,100Vp-p
• 信噪比：≥80dB
• 输出电压误差：≤±3%FS@1kHz
• 输出电压零点漂移：≤±0.1V
• 输出波形：正弦波、方波、三角波、脉冲波
• 负载 RL 上限：≥395Ω(DC~50Hz) ≥195Ω(>50Hz)
• 输出电阻：5Ω/50Ω
• 输入电阻：10kΩ
• 输入幅度：0~10Vp-pMAX
• 内置信号源直流偏置：±40%
• 内置信号源脉宽范围：5%~95%(周期)
接口与保护
• 输出接口：4mm 香蕉插座
• 电压监测：20mV/V(±5%@Output,FS)
• 电流监测：2V/A(±5%@Output,FS)
• 保护：过流保护
• 信号地：与机壳、电源线地相连
• 保险丝：5A/250V
供电与环境
• 供电电压：AC110~240V,50/60Hz
• 工作温度：0°C ~ 45°C
• 存储温度：-20°C ~ 50°C
• 工作湿度：≤80% RH，无冷凝
• 质保：3 年
结构与附件
• 尺寸：442*164*474mm（宽*高*深）
指标来源：西安安泰 官方产品手册（详见「资源下载」）。所列参数为产品手册标称值，实际以随产品附带的手册与出厂校准证书为准。如需完整条件说明与曲线，请查阅官方手册原文。
