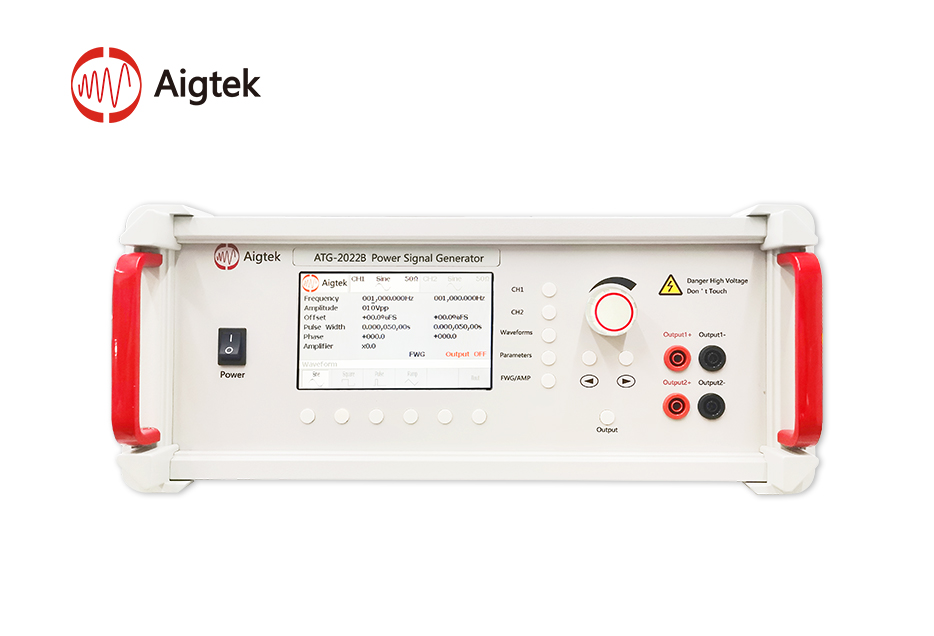

    ATG-2022B DC至1MHz双通道功率信号源 200Vp-p，是一款理想的可输出正弦波、方波、三角波、脉冲波的双通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p(±100Vp)电压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。

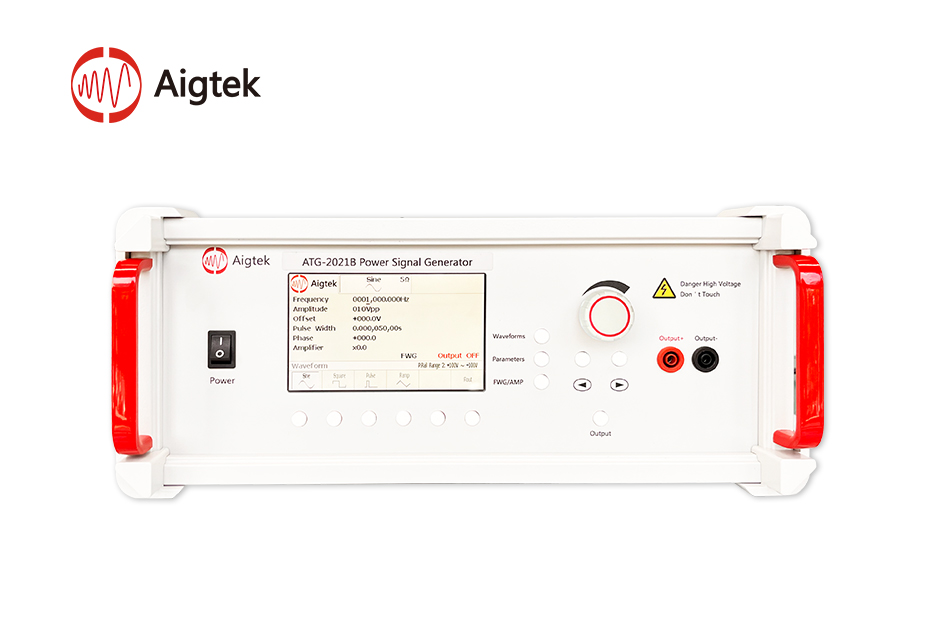

    ATG-2021B DC至1MHz单通道功率信号源 200Vp-p，是一款理想的可输出正弦波、方波、三角波、脉冲波的单通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p(±100Vp)电压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。
    50Ω大功率射频电阻负载，最大为-45dB衰减接口。作用：模拟天线负载、吸收发射功率、配合功率计进行功率检测。最大输入功率3kW，频率范围DC～30MHz。
    1 2

    同厂商产品

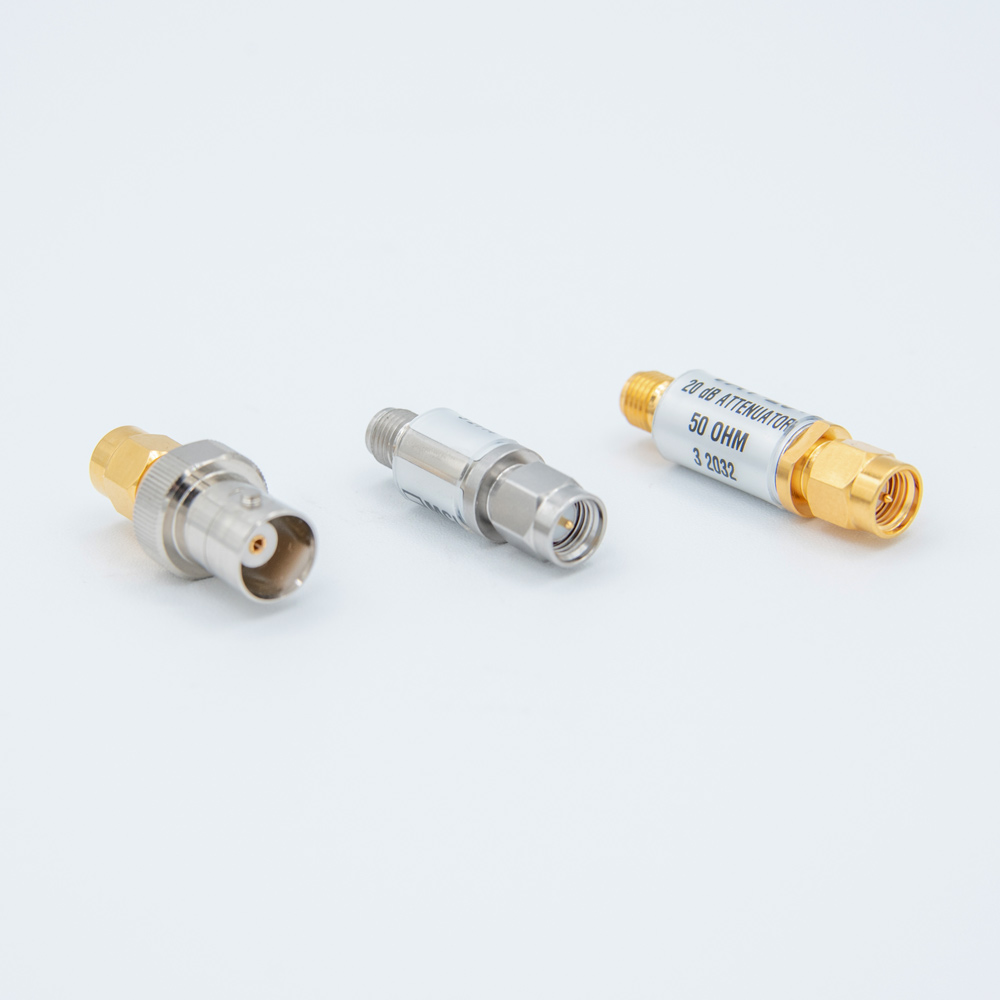

    20dB 衰减器 ＋ 隔直器 ＋ BNC 转 SMA 转接器 · 三件套

    BMP-5075R+ DC至2000MHz转接与连接|Signal Hound (在产)

    DC至2000MHz · 5.7dB 标称衰减 · 驻波比 1.15:1 · 50Ω 阳头转 75Ω 阴头
    参考价格 ：

    厂家：Signal Hound （收录30个产品）

    产地：美国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    Signal Hound

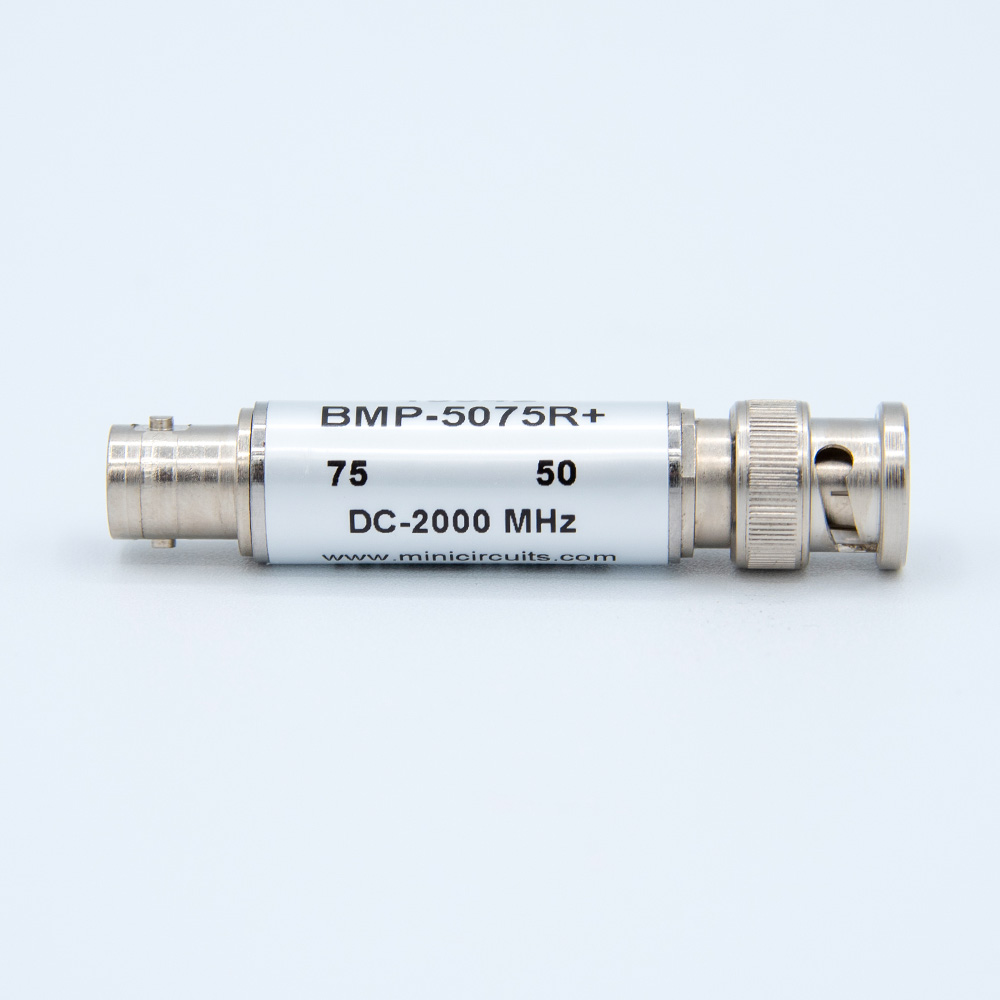

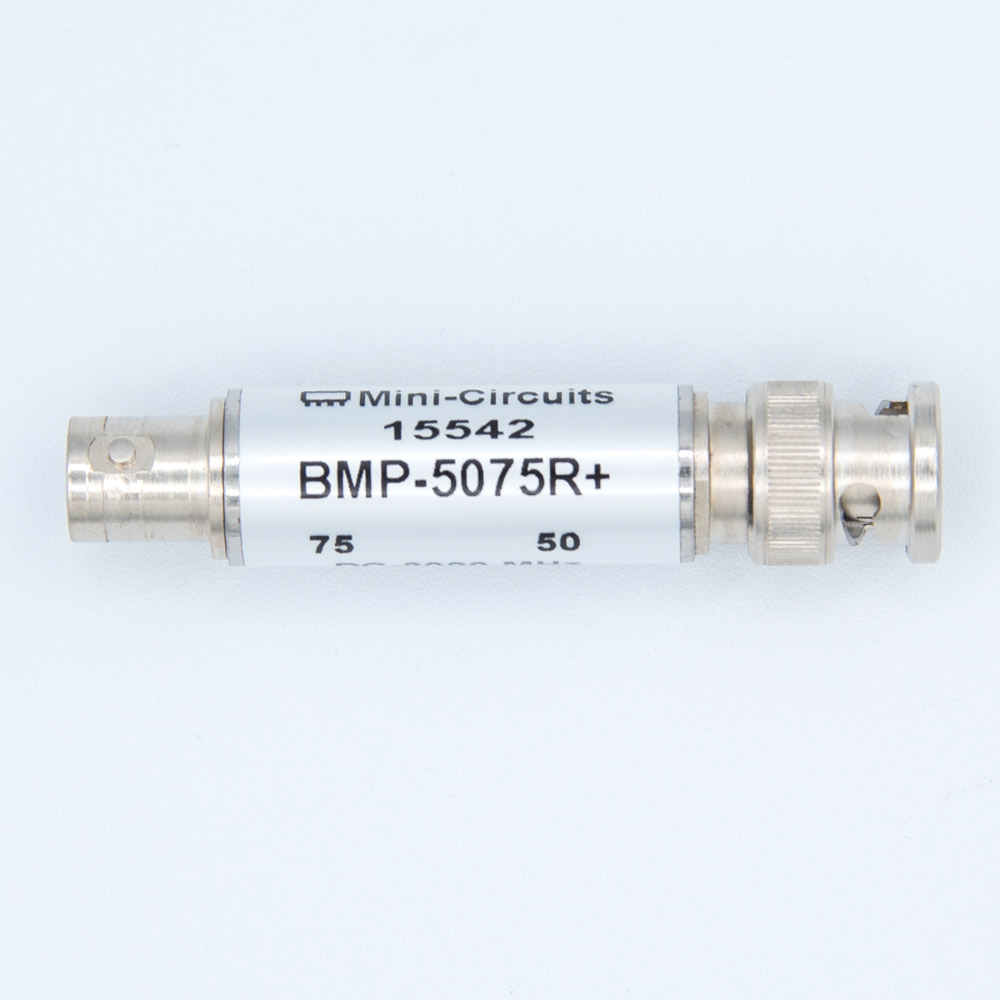

    BMP-5075R+ 50/75Ω 阻抗匹配垫
    DC至2000MHz · 5.7dB 标称衰减 · 驻波比 1.15:1 · 50Ω 阳头转 75Ω 阴头
    产品简介
    BMP-5075R+ 是一只用最小损耗法实现的 50Ω 到 75Ω 阻抗匹配垫，覆盖 DC 至 2000MHz。
    它的标称插入损耗 5.7dB，正是 50Ω 与 75Ω 之间理论失配损耗（约 5.72dB）对应的数值——也就是说，它在完成阻抗变换的同时把回波损耗降到最低，而不是简单串一只电阻了事。
    驻波比典型 1.15:1，平坦度在 1GHz 内优于 0.3dB。
    Signal Hound 作为配件销售的阻抗匹配垫，由 Mini-Circuits 制造，用于 75Ω 系统（有线电视、视频、广播）与 50Ω 测试仪器之间的转接。
    核心参数
    • 频率范围：DC至2000MHz
    • 阻抗变换：50Ω（阳头 BNC）至 75Ω（阴头 BNC）
    • 标称衰减：5.7dB
    • 平坦度：0.2dB（DC至100MHz）／0.3dB（100至1000MHz）／0.4dB（1000至2000MHz）
    • 驻波比：1.06:1（DC至100MHz）／1.22:1（100至1000MHz）／1.4:1（1000至2000MHz）
    • 最大输入功率：0.25W
    • 工作温度：-55°C 至 +100°C
    • 重量：40g
    功能特性
    • 最小损耗法匹配，不只是串电阻：标称衰减 5.7dB 对应 50Ω/75Ω 失配的理论最小损耗，两个端口各自都能看到接近 50Ω／75Ω 的匹配，反射小、频响平坦。
    • 宽带到 2GHz：DC 至 2000MHz 全段可用，覆盖有线电视（含 860MHz 以下）、视频基带与部分广播频段。
    • 频响平坦
    DC 至 100MHz 平坦度 0.2dB、100 至 1000MHz 0.3dB、
    1000 至 2000MHz 0.4dB，做频响测量时不需额外归一化。
    • 两端驻波比有明确上限：DC 至 100MHz 1.06:1、100 至 1000MHz 1.22:1、1000 至 2000MHz 1.4:1，选型时可按频段核对。
    • 功率容量 0.25W
    用于接收与测量链路足够；
    发射链路需先确认功率不超限。
    • BNC 接口：50Ω 侧为 BNC 阳头、75Ω 侧为 BNC 阴头，直接插在仪器或电缆上，不需要额外转接。
    应用场景
    • 75Ω 系统接 50Ω 仪器：有线电视、视频、广播类 75Ω 设备接入 50Ω 频谱仪或接收机。
    • 有线电视与广播测试：CATV 频段内的电平与频响测量。
    • 视频基带测量：复合视频、基带信号的频谱观察。
    • 75Ω 器件测试：与 50Ω 测试仪器配合测量 75Ω 滤波器、分配器、电缆。
    • 阻抗变换标定：作为已知 5.7dB 插损的标准件，做链路损耗核对。
    • 教学演示：演示失配损耗与阻抗匹配的关系。
    资源下载
    以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    Signal Hound · onetest 仪器资源库





    Signal Hound
    BMP-5075R+ 50/75Ω 阻抗匹配垫 详细指标
    DC至2000MHz · 5.7dB 标称衰减 · 驻波比 1.15:1 · 50Ω 阳头转 75Ω 阴头
    详细指标
    下表取自 Mini-Circuits 官方 BMP-5075R+ 数据手册（REV. B）。该型号由 Mini-Circuits 制造，Signal Hound 作为配件销售。表中驻波比与平坦度均为同频段内的最大值。
    电气指标（25°C）
    • 频率范围：DC至2000MHz
    • 阻抗：50Ω 转 75Ω
    • 标称衰减：5.7dB ±0.1dB
    • 平坦度（DC至100MHz）：0.2dB（最大）
    • 平坦度（100至1000MHz）：0.3dB（最大）
    • 平坦度（1000至2000MHz）：0.4dB（最大）
    • 驻波比（DC至100MHz）：1.06:1（最大）
    • 驻波比（100至1000MHz）：1.22:1（最大）
    • 驻波比（1000至2000MHz）：1.4:1（最大）
    • 最大输入功率：0.25W
    机械与环境
    • 连接器：50Ω BNC 阳头 ／ 75Ω BNC 阴头
    • 壳体代号：FF55
    • 工作温度：-55°C至+100°C
    • 储存温度：-55°C至+100°C
    • 尺寸：长 65.8mm（2.59 英寸）× 直径 13.7mm（0.54 英寸）
    • 重量：40.0g
    型号与选件
    • BMP-5075R+：50Ω 阳头 BNC 转 75Ω 阴头 BNC，DC至2000MHz
    资源下载
    以上规格取自 Mini-Circuits 官方数据手册（BMP-5075R+，REV. B）与 Signal Hound 官网配件页。
