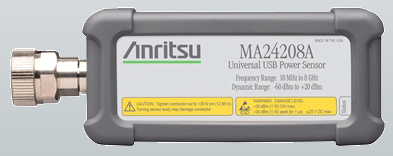

    频率范围：10 MHz至8 GHz功率测量范围：+20 dBm至 -60 dBm真有效值测量 – 独立调制高测量速度：>1,600 读数/秒持续，>11,000 读数/秒缓冲损坏前能够接受高功率水平：+30 dBm CW, +34 dBm 10 µs无需调零*NIST 可追溯校准兼容 Anritsu 手持仪器硅保护盖，额外提高户外耐久度全球校准和维修中心

    同厂商产品

    频率计数器和功率传感器频率范围：1MHz 至6GHz功率范围：-30 至 +20 dBm测量类型：CW接口：USB

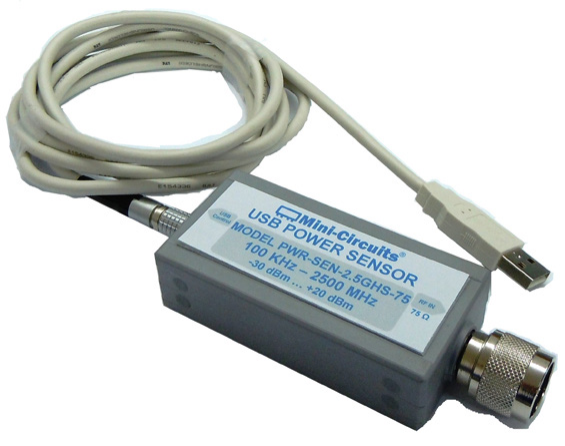

    频率范围：100kHz至2.5GHz功率范围：-30 至 +20 dBm测量类型：CW接口：USB75Ω阻抗
    频率范围：9 kHz至4 GHz功率范围：-30 至 +20 dBm测量类型：CW接口：USB
    • «
    • 1

    PWR-6GHS 1MHz至6GHz USB CW功率传感器|Mini-Circuits (在产)

    频率范围：1MHz 至6GHz

    功率范围：-30 至 +20 dBm

    测量类型：CW

    接口：USB

    参考价格 ： $994.75

    厂家：Mini-Circuits （收录20个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    PWR-6GHS USB智能功率传感器50Ω -30 dBm 至 +20 dBm, 1MHz 至 6000 MHz

    型号编号 描述 PWR-6GHS USB智能功率传感器

    包含配件
    PWR-SEN-6GHS 功率传感器头
    USB-CBL+ USB线缆（详见订购信息）

    外壳样式: JL1504


    主要特性

    • 测量功率水平低至 -30 dBm

    • 快速测量速率：30 毫秒

    • 成本效益的功率测量

    • 支持全软件的USB控制

    典型应用

    • 将任何Windows或Linux PC转变为功率计

    • 实验室和台式测试

    • 生产测试系统中的信号电平校准

    • 远程安装/基站的功率监测

    • 覆盖蓝牙/Wi-Fi/4G/5G频段


    产品概述
    Mini-Circuits的PWR-6GHS是一款低成本紧凑型传感器头，可将任何带USB端口的PC转变为用于连续波形(CW)信号的平均功率计。该传感器拥有50 dB的输入动态范围，能够测量1至6000 MHz范围内低至-30 dBm的射频功率。

    USB HID接口是“即插即用”兼容的，意味着无需安装驱动程序。我们提供了包括适用于Windows的用户友好GUI应用程序和适用于Windows和Linux环境（包括32位和64位系统）的完整API在内的全面软件支持。请访问软件下载页面下载。

    特点优势

    • 低功率测量 @ 30 毫秒速度

    • 准确快速的功率测量，低至 -30 dBm，测量速度为30毫秒，有助于具有高损耗和快速功率变化的测试应用

    • 自动测量补偿，传感器自动调整功率测量以保持在环境温度变化和传感器带宽范围内的准确性

    • 无需用户校准，连接传感器后即可开始准确的功率测量，因为它不需要任何零点或参考测量

    • 出色的阻抗匹配，输入VSWR典型值为1.10:1，减少由于阻抗不匹配导致的测量误差

    关键特点

    • 宽动态范围

    • 符合RoHS标准






    关键词:



    ParameterFreg.Range
    (MHz)    		Min.Typ.Max.Units
    Dynamic Range 21-6000-30
    		+20dBm
    VSWR1-6000
    		1.101.30:1
      Uncertainty of
    Power Measurement
         @25℃    		@-30 to +5 dBm 3,41-3000
    		±0.10±0.30dB
    3000-6000
    		±0.15±0.30dB
    @+5 to +15 dBm1-3000
    		±0.15±0.30dB
    3000-6000
    		±0.15±0.30dB
    @+15 to +20 dBm1-3000
    		±0.20±0.40dB
    3000-6000
    		±0.20±0.40dB
      Uncertainty of
    Power Measurement
      @0℃ to 50℃    		@-30 to+5 dBm 3,41-3000
    		±0.25
    		dB
    3000-6000
    		±0.25
    		dB
    @+5 to +15 dBm1-3000
    		±0.20
    		dB
    3000 -6000
    		±0.20
    		dB
    @+15 to +20 dBm1-3000
    		±0.35
    		dB
    3000-6000
    		±0.30
    =    		dB
    Linearity @25℃1-6000
    		±3.0
    =    		%
    Measurement Resolution1-60000.01

    		dB
    Averaging Range1-60001
    		999
    Measurement Speed@Low Noise Mode1-6000
    		100
    		msec
    @Faster Mode
    		30
    Current (via host USB)1-6000
    		4070mA
    1 All specifications apply to continuous wave (CW)signals.
    2 Maximum continuous safe operational power limit:+23 dBm.Performance is guaranteed up to +20 dBm.
    3When using Faster mode at high frequencies below-20dBm,use of averaging is recommended to prevent noise errors.
    4 When using Faster mode below-20dBm,accuracy value may increase by up to 0.2 dB relative to Low noise mode
