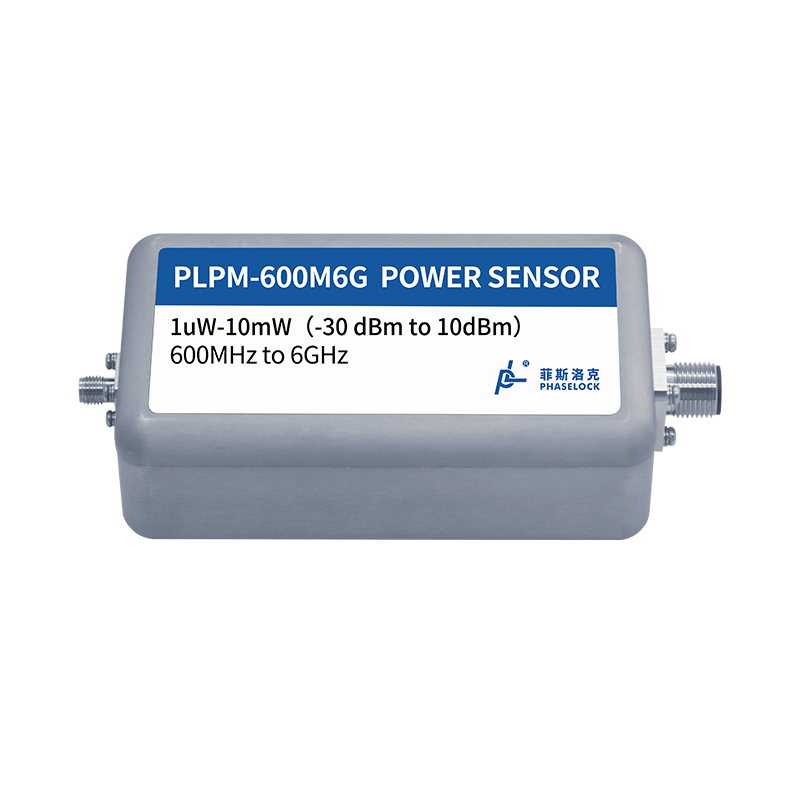

    频率范围：0.6 GHz~6GHZ功率测量范围：-30dBm~10dBm测量误差：士0.4dB读取次数：1000次/秒采样率：2 MS/s前置均衡器，提高宽带信号测量的准确度以太网供电小型化外形，模块化设计无需安装额外驱动提供动态链接库文件，支持二次开发
    250k 测量/秒时间间隔测量分辨率高达 100 ps频率范围：通道A，B：400 MHz标准; 通道C选件：3、8、15或者 20 GHz 可选测量结果的多参数显示和图形显示标配 USB 和 GPIB通过内置电池选件支持现场无电源操作测量

    同厂商产品

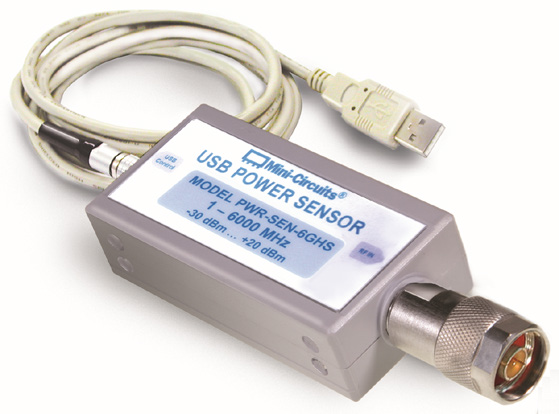

    频率范围：1MHz 至6GHz功率范围：-30 至 +20 dBm测量类型：CW接口：USB

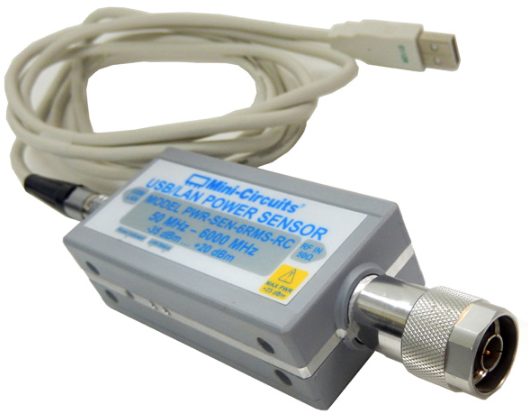

    频率范围：50MHz 至6GHz功率范围：-45 至 +10 dBm测量类型：CW接口：USB

    FCPM-6000RC 1MHz至6GHz USB和以太网 组合频率计和CW功率传感器|Mini-Circuits (在产)

    频率计数器和功率传感器

    频率范围：1MHz 至6GHz

    功率范围：-30 至 +20 dBm

    测量类型：CW

    接口：USB

    参考价格 ： 1891.75 美元

    厂家：Mini-Circuits （收录20个产品）

    产地：美国

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    FCPM-6000RC 集成频率计数器与功率计

    关键特性

    特性优势

    USB & Ethernet 控制 USB HID 和 Ethernet（HTTP / Telnet）接口提供与广泛的软件设置和编程环境的简易兼容性

    • '测量应用'GUI软件内置

    • 自动化测量设置，允许用户对射频组件如耦合器、滤波器、放大器等进行测量，显示数字数据和图表，并分析数据。

    LCD字符显示 LCD字符显示提供频率和功率读数，以及单位状态信息。

    操作可使用外部或内部参考

    FCPM-6000RC 可以与外部10 MHz参考信号同步操作，或根据用户偏好独立使用其内部参考。

    测量前无需校准

    FCPM-6000RC 无需任何参考信号即可进行校准，减少测试时间并简化操作。

    5V电源供应 通过PC上的USB插头、交流适配器或商业上可用的带有5V输出的以太网供电（PoE）分配器供电。

    产品概述

    Mini-Circuits 的 FCPM-6000RC 集成频率计数器与功率计是一个通过USB或Ethernet（HTTP和Telnet协议）控制的紧凑型（5.00 x 2.66 x 1.36英寸）精密测试设备，或作为独立测试仪器操作。它通过使单个设备能够同步频率和功率测量来简化测试设置。该单元配有LCD显示屏，允许直接从测量头上方便地读取，而我们用户友好的GUI软件则通过USB或Ethernet轻松远程测试管理。

    提供全面软件支持，包括适用于Windows的我们用户友好的GUI应用程序，以及适用于Windows和Linux环境（32位和64位系统）的完整API和编程指南。完整软件包的最新版本可以随时从 https://www.minicircuits.com/softwaredownload/fcpm.html 下载。

    USB / Ethernet


    重大事项

    • 自动同步功率和频率测量

    • USB和Ethernet控制

    • 包括GUI和测量应用程序软件，简化复杂测量

    • 测量速度30ms

    机箱样式：JL2029

    50Ω -30 dBm至+20 dBm，1 MHz至6000 MHz

    应用

    • 生产测试系统

    • 现场测试和远程位置监控

    • 自动、定时数据收集

    • 使用内置虚拟耦合器/衰减器和其他软件工具评估高功率、多端口设备。

    包括配件

    型号号 描述 数量 USB-RJ45-CBL-7+ 2.6英尺USB电缆 1

    RoHS合规





    关键词:



    ParameterFreg.Range
    (MHz)    		Min.Typ.Max.Units
    Dynamic range 2,3,4@25℃1-5700-30
    一    		+20dBm
    5700-6000-28一+20
    @0C   to   50℃1-6000-27
    一    		+20
    VSWR1-6000
    		1.051.25:1
       Uncertainty of
     Power Measurement
             @25℃    		@-30 to +5dBm 5,61-3000一±0.10±0.30dB
    3000-6000一±0.15±0.30dB
    @+5 to +15 dBm1-3000一±0.15±0.30dB
    3000-6000一±0.15±0.30dB
    @+15 to +20 dBm1-3000
    		±0.20±0.40dB
    3000-6000
    		±0.20±0.40dB
       Uncertainty of
     Power Measurement
         @0C   to   50℃    		@-30 to +5 dBm5,61-3000一±0.25一dB
    3000-6000
    		±0.25一dB
    @+5 to +15 dBm1-3000一±0.20一dB
    3000-6000一±0.20一dB
    @+15 to +20 dBm1-3000一±0.35一dB
    3000-6000一±0.30一dB
    Power Linearity @25℃1-6000一±3.0一%
    Power Resolution1-60000.01
    一    		一dB
    Frequency Resolution1-40   MHz一1一Hz
    40-190 MHz一10一
    190-6000 MHz
    		100
    Frequency Uncertainty
    (@1 sec measurement
    sample time)4,7    		1-40   MHz一±2一Hz
    40-190 MHz一±20一
    190-1400 MHz
    		±200
    1400 -6000 MHz一±800一
    Averaging Range1-60001
    一    		999一
    Frequency AgingUsing int.Reference一一
    一    		±1.0ppm/year
    Measurement Speed
    (for power meas.)    		@Low  Noise  Mode1-6000一100一msec
    @Faster Mode
    		30一
    Sample time (for frequency meas.)⁸一10010003000msec
    Input Impedance一一50一Q
    Reference In Frequency
    一
    		10
    		MHz
    Reference In Impedance
    一    		一50一Ω
    Reference In Power一-5一+10dBm
    Supply Voltage via USB port1-60004.555.5V
    Current (via USB port,in USB control)1-6000一370500mA
    Current (via USB port,in Ethernet control)1-6000
    		380500mA
    Ethernet communicationSupports both Telnet and HTTP protocols over TCP/IP with dynamic(DHCP)or static IP
    1 All specifications apply to continuous wave (CW)signals.
    2 Maximum continuous safe operational power limit:+23 dBm.Performance is guaranteed up to +20 dBm.
    3 The FCPM-6000RC can operate down to-32 dBm,however performance is guaranteed only in the range specified in the table.
    4 Minimum power for Frequency measurement at 190-240MHz may degrade by up to 3 dB due to  measurement band  switching.
    5 When using Faster mode at high frequencies below-20dBm,use of averaging is recommended to prevent noise errors.
    6 When using Faster mode power reading below-20dBm,uncertainty value may increase by up to 0.2 dB relative to Low noise mode power reading.
    7 Accuracy shown using external 10 MHz reference synchronized to test signal.Using Internal Reference adds 2 ppm of tested frequency to the accuracy
    values  shown.
    8 Software function set by user,default option 1000 mec.
