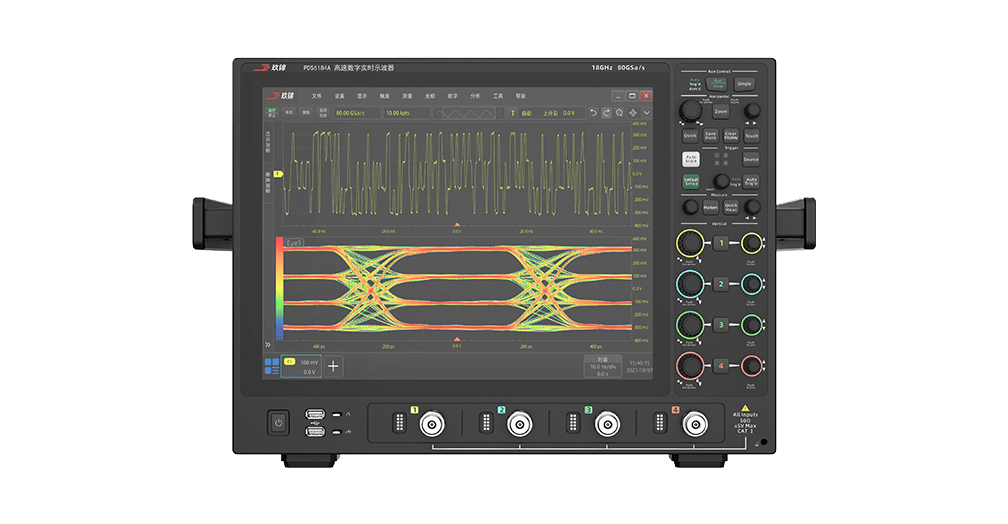

最大带宽：18 GHz最高采样率：80 GSa/s模拟通道数：4垂直分辨率：8 bit存储深度高达：2 Gpts/ch具备实时眼图测试、抖动分析等高级分析功能独立波形运算与自动测量：多种自动测量、数
模拟带宽：8/13GHz最高实时采样率：40GSa/s模拟通道数：4最大存储深度：4Gpts（可选）波形捕获率：500,000wfms/s
同厂商产品
HD4096 技术提供高达 8 GHz 和 20 GS/s 的 12 位分辨率高达5 Gpts的采集内存可实现对长时间事件的详细查看。15.6" 1900 x 1080 全高清电容式触摸屏全新 ProBus2 输入支持高达 8 GHz 带宽，并与各种现有 ProBus 探头直接兼容 - 50Ω 和 1MΩ 耦合模式支持单个连接器上的所有输入类型带有一键式用户界面的 MAUI实现直观高效的操作深入的工具箱支持并简化复杂的分析直观的导航可快速找到长波形中的重要特征

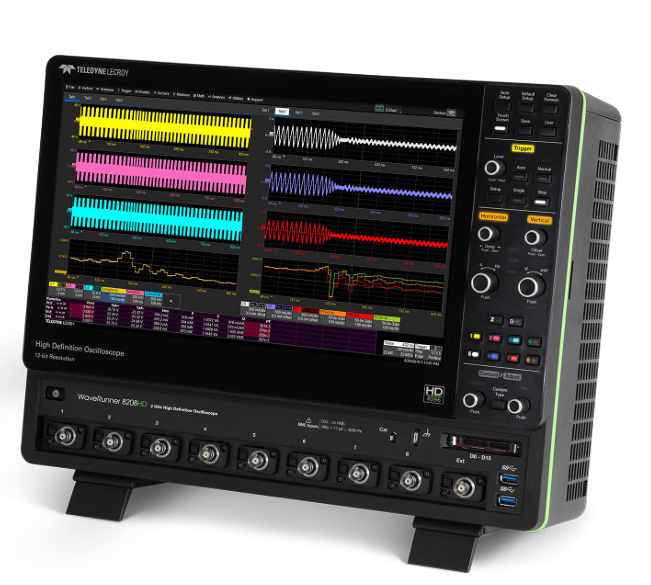

带宽350 MHz、500MHz、1 GHz、2 GHz最高分辨率 – 全时 12 位更多通道，灵活性 – 8 个模拟通道和 16 个数字通道最长记忆 – 5 Gpt 记录，导航简单 – 毫不妥协使用 OscilloSYNC™ 在一台显示器上查看 16 个通道强大、深入的工具箱支持并简化复杂的分析带有一键式用户界面的 MAUI实现直观高效的操作
WaveMaster 8 Zi-B 4/6/8/13/16/20/25/30GHz带宽 320GS/s 4通道示波器|Teledyne LeCroy (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

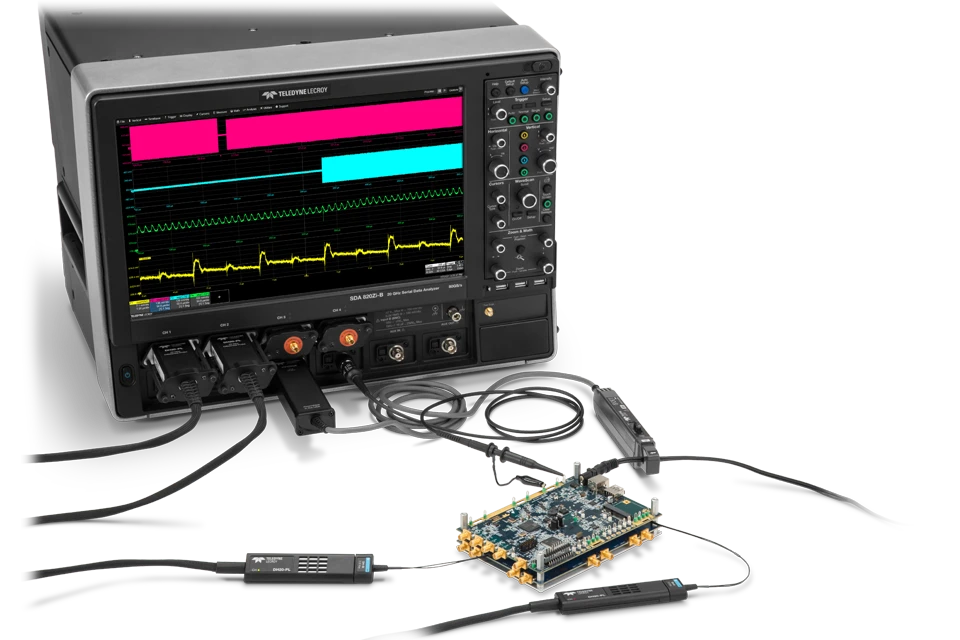

最大能力
WaveMaster 8 Zi-B 示波器独特地结合了高带宽性能（高达 16 GHz）和通用功能，可实现最全面的验证和调试功能。
50Ω 和 1 MΩ 输入，支持最宽的探头
WaveMaster 是唯一一款还提供内置 1 MΩ 输入的高带宽示波器。 这允许直接连接无源探头，并支持最广泛的低压、高压和电流探头，所有这些都不需要使用昂贵的附加外部适配器。
混合信号采集，低速和高速
使用混合信号选项扩展您的采集范围，用于具有多达 36 个通道和 500 MHz 数字时钟速率的低速数字采集或具有多达 18 个通道和 6 Gb/s 数字时钟速率的高速数字采集。
综合串行数据触发器/解码器
全面的低速串行数据触发器和解码器，加上测量/图形和眼图测试，提供了对低速事件的最佳因果分析。 轻松将低速串行交互与高速串行数据或其他事件相关联。
最适合串行数据和 DDR
WaveMaster 8 Zi-B 是用于高速串行数据和存储器一致性测试和调试的最佳示波器平台。

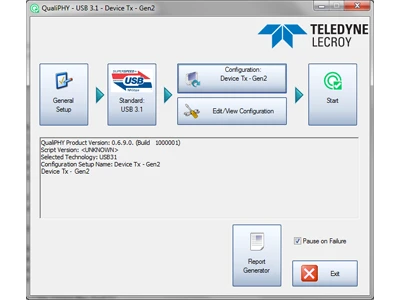

QualiPHY 自动一致性测试
支持 PCI Express®、USB、HDMI™、DisplayPort™、以太网、车载以太网、DDR 和许多其他串行数据标准
全自动发射机和接收机测试和接收机测试校准
分步说明和自动报告生成
自动通过/失败测试报告

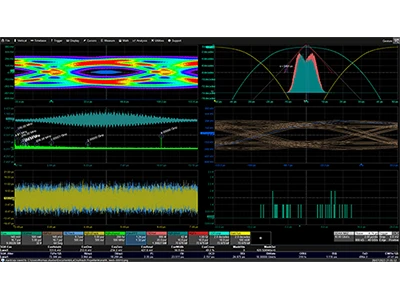

简化的串行数据专业知识
针对 PCI Express、USB、DisplayPort 等的定制技术分析
最完整的串行数据分析工具箱
复杂测量的最高置信度
从 DDR 启动到一致性测试的最快旅程
从初始启动到验证，最大化 DDR 操作
加速 DDR 预一致性测试和微调
全面的 DDR 合规性测试
分析整个链接

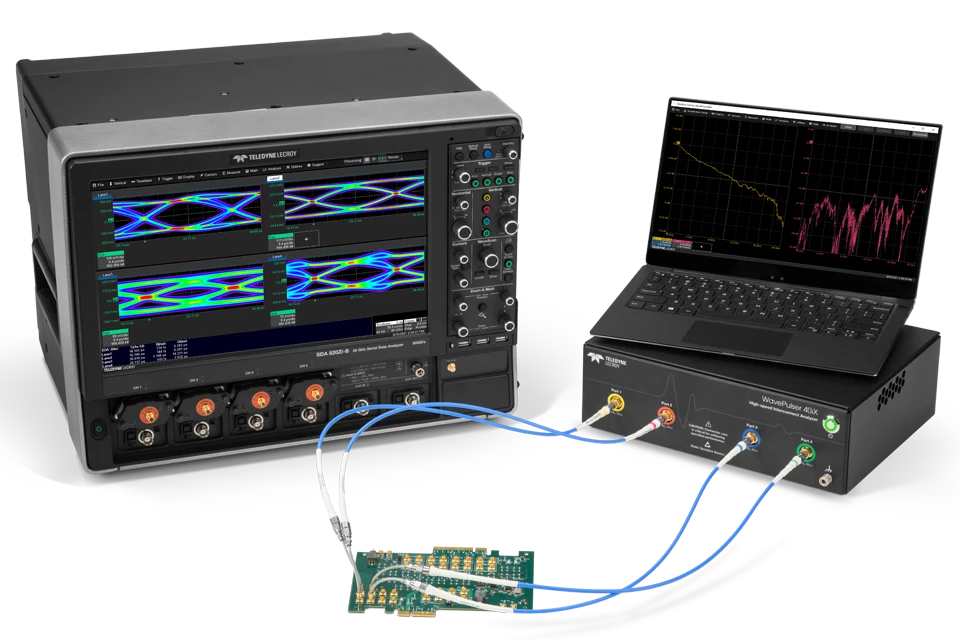

结合 WavePulser 40iX 高速互连分析仪， WaveMaster 8 Zi-B 示波器和 SDA Expert 选项提供了最完整的信号完整性分析工具包。
分析整个链接
结合 WavePulser 40iX 高速互连分析仪， WaveMaster 8 Zi-B 示波器和 SDA Expert 选项提供了最完整的信号完整性分析工具包。

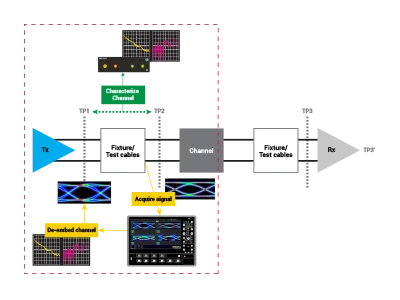

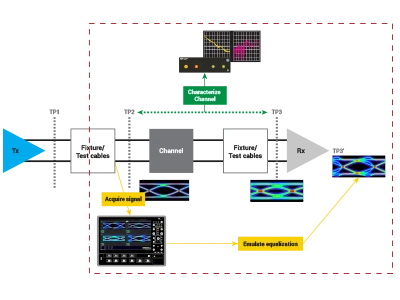

去嵌入夹具和测试电缆
从 LeCroy 导入 S 参数 WavePulser 40iX 或其他工具
应用完整的 SDA专家 用于直接在被测器件的输出引脚进行全眼图、抖动和噪声分析的去嵌入波形工具包

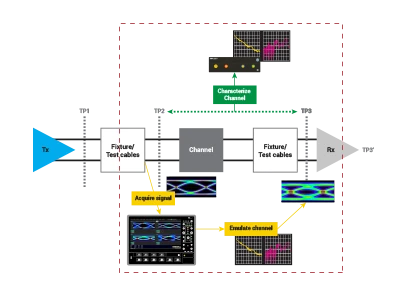

模拟真实世界的通道损失
WavePulser 40iX 简化并加快测试通道损耗曲线的准确测量
采集信号路径中任意点的波形，然后嵌入通道的效果
同时比较多个测试点的眼图、抖动和噪声测量
模拟 Tx 和 Rx 均衡
SDA专家 使用 Eye Doctor 可以模拟所有常见的均衡类型，包括：
— 发射机强调
— 接收器 FFE
— 接收器 CTLE
— 接收器 DFE
跨层 PCIe 测试

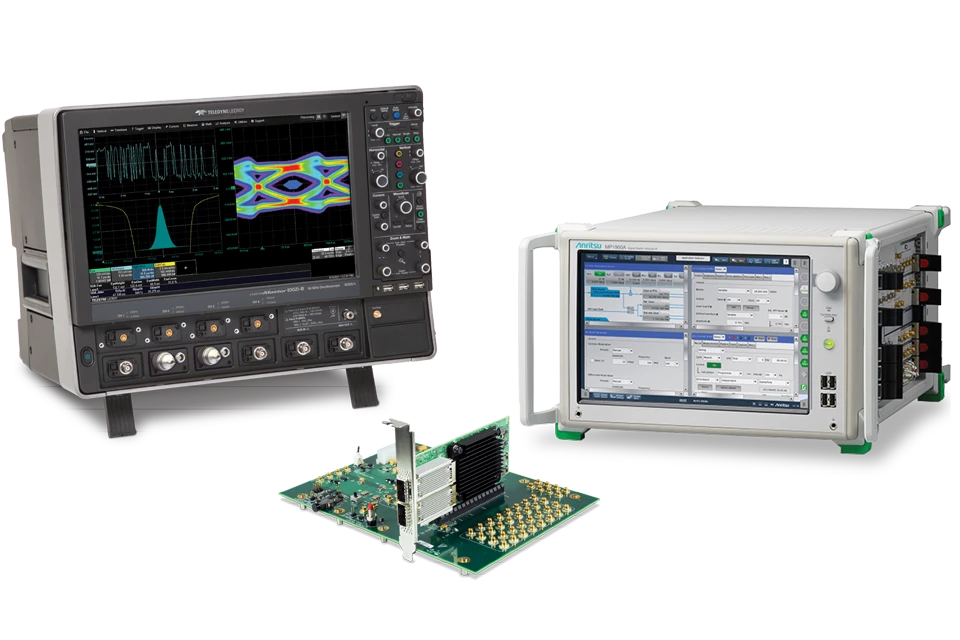

Teledyne LeCroy 的 PCI Express 电气测试解决方案将卓越的仪器与先进的分析软件相结合。
简化的 PCIe 链路测试
对 PCIe 测试最有信心
使用 SDA Expert 内置 PCIe 专业知识
USB 和 USB-C 电气测试领先地位 - 从 PHY 到协议
完整的 PHY 和 PHY 逻辑层示波器解决方案 USB 3.2、USB 2.0、USB 供电、所有 USB Type-C®.
用于 USB-C 测试的最佳示波器
用于测量和表征信号的内置 USB-C 测试专业知识
通过跨层分析简化 USB-C 链路测试
