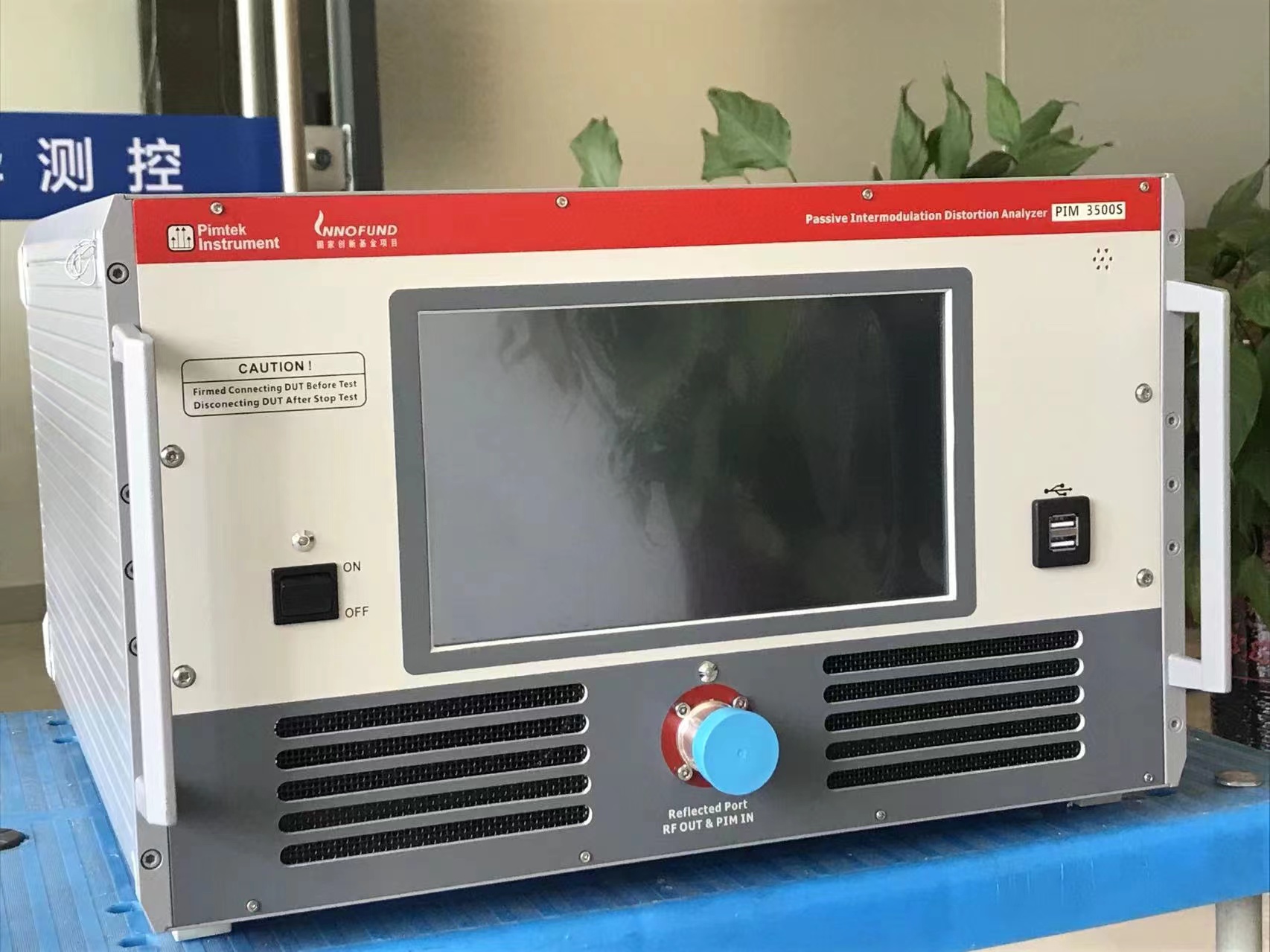

类似产品
覆盖移动5G LTE通信全频段覆盖移动5G LTE通信全频段点频、时域、扫频三种测量方式反射（标配）和传输测试（选项）可测阶次2/3/5/7/9阶单频、多频段组合测试500G数据库存储量条码扫描（选项）Word、Excel和PDF报表高集成度，无需构建复杂的测试平台中/英文操作界面，易学易用
同厂商产品
控制单元可以控制多达 4 个不同的射频单元。3 种测量模式：PIM 分析仪、PIM 随时间变化、PIM 随频率变化（频率扫描）。射频单元从700 MHz以上具有正向和反向PIM（2端口）。测量互调产物 IM3、IM5、IM7、IM9、IM11 和 IM13
测试模式：现场模式、分析仪、多 PIM 显示、Rx 扫描、PIM 与时间的关系、用于插入损耗 （IL） 测量的单载波。嵌入式 DTP 选项：到 PIM、VSWR、DTF 的距离高 PIM 灵敏度：-163 dBc @ 2x 43 dBm 载波。数据记录：CSV、PDF、BMP 屏幕截图。输出功率可调 2x 15dBm 至 44dBm。大型 10.2 英寸触摸屏显示器。便捷的一体式解决方案
PIM S1L 覆盖690MHz至3.5GHz用于实验室和质量保证的无源互调分析仪|AWT Global (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
PIM S1L - 用于实验室和质量保证的无源互调分析仪
AWT 的 S1L 系列无源互调分析仪完全符合无源互调标准 IEC62037。这些无源互调测试仪具有极低的本底噪声、极高的灵敏度，并配备众多其他特性。PS1L 分析仪是实验室和质量保证的理想无源互调测试设备选择。
实验室无源互调分析仪 S1L
特性
测试模式：诊断、带图表分析器、扫描模式（可选）、到无源互调的距离（可选）、到故障点的距离（可选）
极高的无源互调灵敏度，在 2×43dBm 载波下高达 -172dBc
输出功率从 15dBm 到 44dBm 可变
测量互调产物 IM3、IM5、IM7、IM9、IM11、IM13 和 IM15
无源互调随时间变化图表和扫描模式
最大值保持功能
数据记录：CSV、PDF、屏幕截图（BMP）
高质量、低无源互调的组件对于实现最大网络容量尤为重要。信号衰减会因数据容量降低而影响运营商的收入流。全球领先制造商使用 AWT Global 无源互调分析仪来确保其无线组件和产品的最低无源互调值。
无源互调 - PIM
无源互调（PIM）是由电信系统射频路径中的无源部件非线性引起的一种有害混频效应。PIM 将信号能量转移到其他频率（杂散信号）。这可能产生干扰信号，这些干扰信号可能落入接收频段，导致系统性能严重下降。
PIM 产生的原因
具有不同电气特性的异种金属以及腐蚀的部件和结构。
铁磁性金属，如铁、镍和钢，在施加射频能量时会表现出磁滞效应。
不规则的接触区域，即使是微观尺度上的，也会导致电子流动不一致，产生不均匀电场。
意外的 “热” 连接和断开可能产生的火花放电会在连接器表面形成凹坑并导致化学反应。
PIM 分析仪
| 订单号 | 技术 / 类型 | Tx 频率（MHz） | Rx 频率（MHz） |
|---|---|---|---|
| PS1L700U | LTE700 / 700MHz 高频段 | 730 ~ 759 | 776 ~ 788 |
| PS1L700L | LTE700 / 700MHz 低频段 | 728 ~ 759 | 698 ~ 716 |
| PS1L700APT | APT700 / 亚太电信组织 / 3GPP - 28 | 758 ~ 803 | 703 ~ 748 |
| PS1L800 | LTE800 | 791 ~ 821 | 832 ~ 862 |
| PS1L800SMR | SMR800 | 851 ~ 869 | 806 ~ 824 |
| PS1L850 | CDMA850 / 850MHz | 869 ~ 896 | 824 ~ 851 |
| PS1L900 | GSM900 / 900MHz | 935 ~ 960 | 890 ~ 915 |
| PS1L900E | EGSM900 | 925 ~ 960 | 880 ~ 915 |
| PS1L1500 | LTE - 1500 日本 / 1500MHz | 1488 ~ 1520 | 1456 ~ 1480 |
| PS1L1800 | GSM 1800 / DCS 1800 / 1800MHz | 1805 ~ 1880 | 1710 ~ 1785 |
| PS1L1900 | PCS 1900 / 1900MHz | 1930 ~ 1990 | 1850 ~ 1910 |
| PS1L1921PA | PCS 1900 / 1900MHz AWS / 2100MHz （Tx 信号频段可混合） | 1930 ~ 1990 2110 ~ 2155 | 1850 ~ 1910 1710 ~ 1755 |
| PS1L2100AWS | AWS | 2110 ~ 2155 | 1710 ~ 1755 |
| PS1L2000TD | TD - SCDMA(2000) | 2010 ~ 2025 | 1900 ~ 1920 |
| PS1L2100UMTS | UMTS/W - CDMA / 2100MHz | 2110 ~ 2170 | 1920 ~ 1980/2060 |
| PS1L2160JP | W - CDMA - JP | 2150 ~ 2170 | 2110 ~ 2140 |
| PS1L2350WCS | 无线通信服务频段 / WCS 2.3G | 2350 ~ 2360 | 2305 ~ 2315 |
| PS1L2400LTE | LTE2400，频段 40 | 2300 ~ 2345 | 2355 ~ 2400 |
| PS1L2500 | 频段 41，BRS / EBS | 2593 ~ 2690 | 2496 ~ 2580 |
| PS1L2600LTE | IMT - E(2600) / LTE 2600 / 2600MHz | 2620 ~ 2690 | 2500 ~ 2570 |
| PS1L3500LTE | LTE2400，频段 42 | 3510 ~ 3590 | 3410 ~ 3490 |
配件
| 配件名称 | 描述 |
|---|---|
| POPT1 | 电压驻波比 / 到无源互调的距离（DTP）选项 |
| PACC2 | 配件套件：3 米 / 10 英尺低无源互调电缆、50W/10W 低无源互调负载（频率范围 690 - 2800MHz）、适配器、带硬便携箱的扭矩扳手 |
| PACC2L | 配件套件：3 米 / 10 英尺低无源互调电缆、50W/10W 低无源互调负载（频率范围 380 - 2800MHz）、适配器、带硬便携箱的扭矩扳手 |
| PLOAD100 | 低无源互调负载：100W，PIM <-165dBc @ 2×43dBm，频率：690 - 2800MHz，连接器：DIN (f) |
| PLOAD100 - 38 | 低无源互调负载：100W，PIM <-165dBc @ 2×43dBm，频率：690 - 3800MHz，连接器：DIN (f) |
| PLOAD100 - F | 低无源互调负载：100W，PIM <-165dBc @ 2×43dBm，频率：690 - 2800MHz，连接器：DIN (f)，内置 12V 冷却风扇 |
| PLOAD100 - 38 - F | 低无源互调负载：100W，PIM <-165dBc @ 2×43dBm，频率：690 - 3800MHz，连接器：DIN (f)，内置 12V 冷却风扇 |
| PLOAD50 | 低无源互调负载：50/10W，PIM <-165dBc @ 2×43dBm，频率：690 - 2800MHz，2 个连接器：DIN (f) - DIN (m) |
| PLOAD50 - 38 | 低无源互调负载：50/10W，PIM <-165dBc @ 2×43dBm，频率：690 - 3800MHz，2 个连接器：DIN (f) - DIN (m) |
| ADA - DMDF | 连接器保护器。适配器 DIN (m) - DIN (f)，PIM < -165dBc @ 2×43dBm，保护无源互调分析仪和负载的端口 |
| LIC308 - DMDM - 1M | 低无源互调电缆 1 米（3 英尺），PIM <-165dBc @ 2×43dBm，DIN (m) - DIN (m)，超长金属套管以实现持久性能 |
| LIC308 - DMDM - 3M | 低无源互调电缆 2 米（10 英尺），PIM <-165dBc @ 2×43dBm，DIN (m) - DIN (m)，超长金属套管以实现持久性能 |
| PIMGEN | 无源互调源：具有预设无源互调值 -80dBm（±10）的无源发生器。快速指示系统功能。适用于测试和培训 |
规格
发射机
| 项目 | 规格 |
|---|---|
| 载波功率 | +15 到 +44dBm（可选 46dBm） |
| 功率精度 | ±0.35dB |
| 频率精度 | ±2ppm |
| 反向功率保护 | +43dBm 持续 5 秒 |
接收机
| 项目 | 规格 |
|---|---|
| 反向互调（2×43dBm，除以下情况外） | S1L 1921PA、S1L 2350 及更高频率 -129dBm /-172dBc 典型值 -125dBm /-168dBc 典型值 -125dBm /-168dBc 典型值 |
| 本底噪声 | 除以下情况外的所有分析仪 S1L1921PA、PSL2350 及更高频率 -138dBm 典型值 @ 300Hz 带宽 -125dBm 典型值 @ 1200Hz 带宽（S1L1921PA） -125dBm 典型值 @ 1200Hz 带宽（S1L2350 及更高频率） |
| 动态范围（典型值） | > 90dB |
| 反向功率保护 | +43dBm 持续 5 秒 |
| 最大输入功率 | 0dBm |
| 测量精度 | ±1.0dB |
到无源互调的距离 / 到电压驻波比的距离（可选）
| 项目 | 规格 |
|---|---|
| DTP 分辨率 | 0.1m |
| DTP 精度 | 0.5m 典型值 |
| DTF 精度（电压驻波比） | 0.5m 典型值 |
| 电缆类型 | 内置预定义电缆类型列表。可添加和编辑新电缆类型 |
尺寸 / 重量 / 环境 / 电气
| 项目 | 规格 |
|---|---|
| 尺寸 | 504×397×237（mm） 19.8×15.6×9.3（英寸） |
| 重量 | 24 - 30kg（43 - 55 磅） |
| 温度 | 0°C 到 +40°C |
| 湿度 | 85%，相对湿度（非冷凝） |
| 防护等级 | IP20 |
| 交流电源 | 100 到 240V 50/60Hz |
| 功耗 | 750VA |
