MX30000 可编程集成LO射频混频器和LO源15GHz至30GHz射频范围|DS Instruments

集成18 – 30GHz可编程本振中频范围：10MHz至8GHz射频范围：15 – 30GHz高输入 P1dB >+10 dBmLO 相位噪声（26GHz）（10KHz 偏移）：~85dBc低转换损耗：9-12dB最大射频输入功率：+17dBmIP3（典型值）：20dBmLO频率步长：10HzLO至RF隔离度（典型值）：45dBLO-IF典型隔离度：35dB回波损耗：>10 dB（典型值）参考频率：±280PPB 10MHzTCXO & 100MHz VCXO

MX20000 可编程集成LO射频混频器 10GHz至22GHz本振|DS Instruments

集成10 – 22GHz低噪声可编程本地振荡器射频范围：10 – 22GHz中频范围：低频至6GHz高RF输入P1dB> +11dBm低LO泄漏：< -30dB（典型值）LO 相位噪声（在 18GHz）（10KHz 偏移）：~94dBc低转换损耗（典型值 8-12dB）回波损耗：10 dB（典型值）IP3（典型值）：18dBm最大射频输入功率：+20dBm参考频率：±280PPB10MHz TCXO & 100MHz VCXO

MX40000PRO 带LO源的40GHZ混频器 18至41GHz射频范围|DS Instruments (在产)

集成 26GHz 至 40GHz 可编程本地振荡器
中频范围：10MHz至18GHz
射频范围：18 至 41GHz
高输入P1dB > +10dBm
LO 相位噪声（40GHz）（100KHz 偏移）：< 96 dBc
低转换损耗：12dB（典型值）
最大射频输入功率：+19dBm
IP3（典型值）：20dBm
LO频率步长：10Hz
LO-RF隔离度（典型值）：35dB
典型LO-IF隔离：30dB
RF-IF隔离：12-30dB
回波损耗：>6dB（典型值）
参考频率 1：±10PPB 10MHz 高稳定性 OCXO
参考频率 2：100MHz 低噪声 VCXO

参考价格： 6,094美元

厂家：DS Instruments （收录40个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

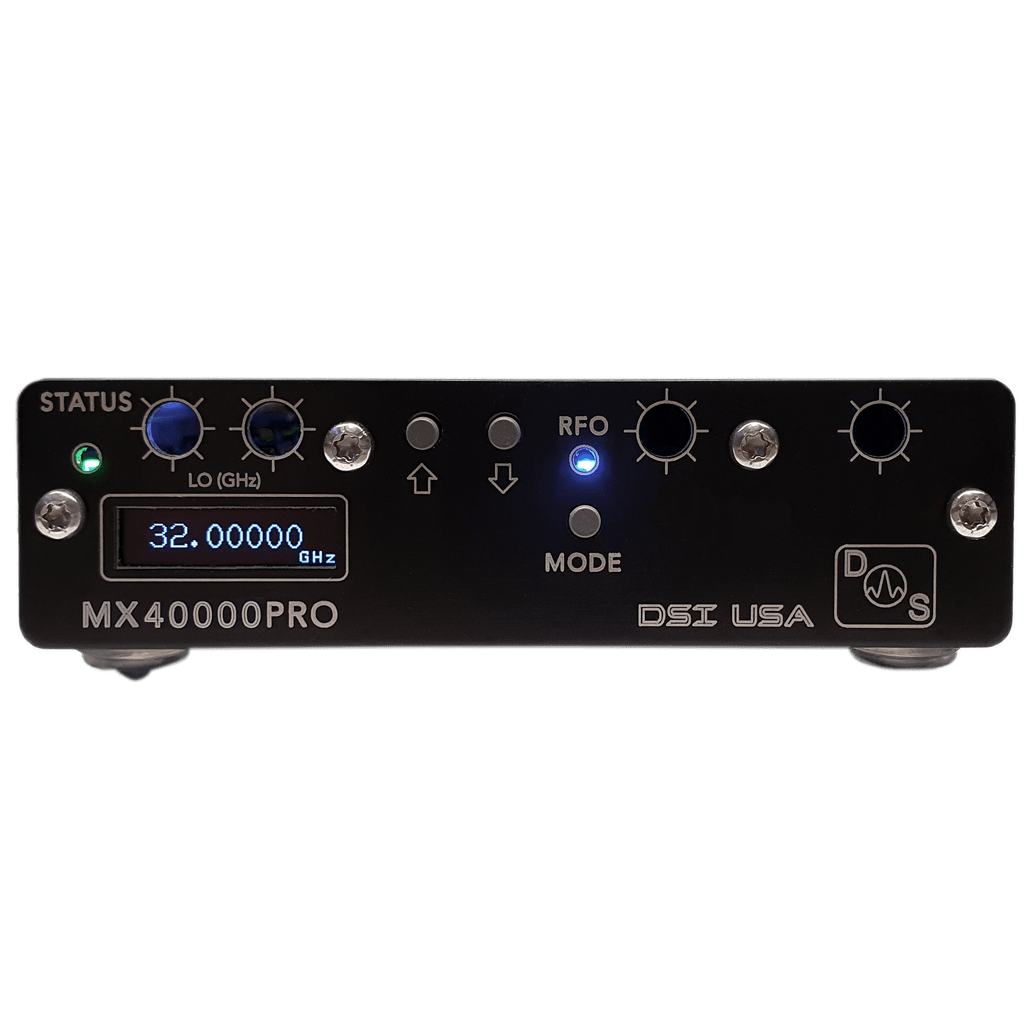

MX40000PRO是一款宽带高性能通用微波双平衡混频器，集成了 26GHz – 40GHz 可编程 LO 发生器。LO频率可以通过前控进行设置，也可以通过USB或以太网设置提供的Windows PC应用程序。LO信号采用其超低噪声内部烘箱控制的参考源，具有极低的相位噪声。该MX40000PRO无需额外的布线和单独的笨重、昂贵的高频信号源，从而成为方便的上变频器或下变频器。

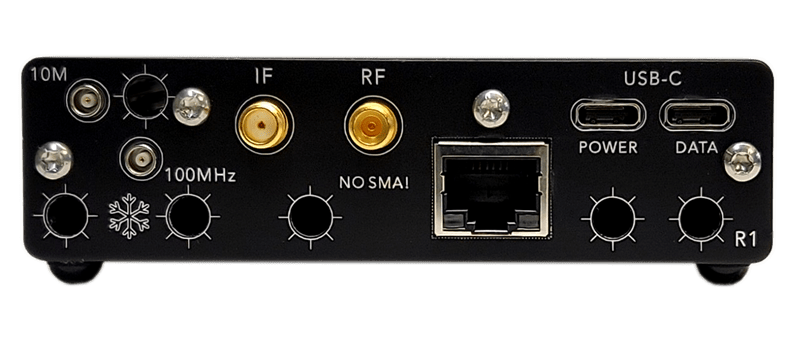

MX40000 集成LO宽带混频器特性：

双端口 USB-C 由笔记本电脑、电池组、智能手机充电器、PC 供电......
紧凑、坚固的铝制外壳
可调LO功率
明亮高效的OLED显示屏
简单有效的控制界面
行业标准虚拟COM口串行命令
优质黄金 50 欧姆微波 SMA IF 端口
精度 2.92mm射频端口
内部精密参考频率源
LO 参考频率输入 MCX 端口
电压输入监控
随附的 PC 控制软件

RF混合混频器规格：

集成 26GHz 至 40GHz 可编程本地振荡器
中频范围：10MHz至18GHz
射频范围：18 至 41GHz
高输入P1dB > +10dBm

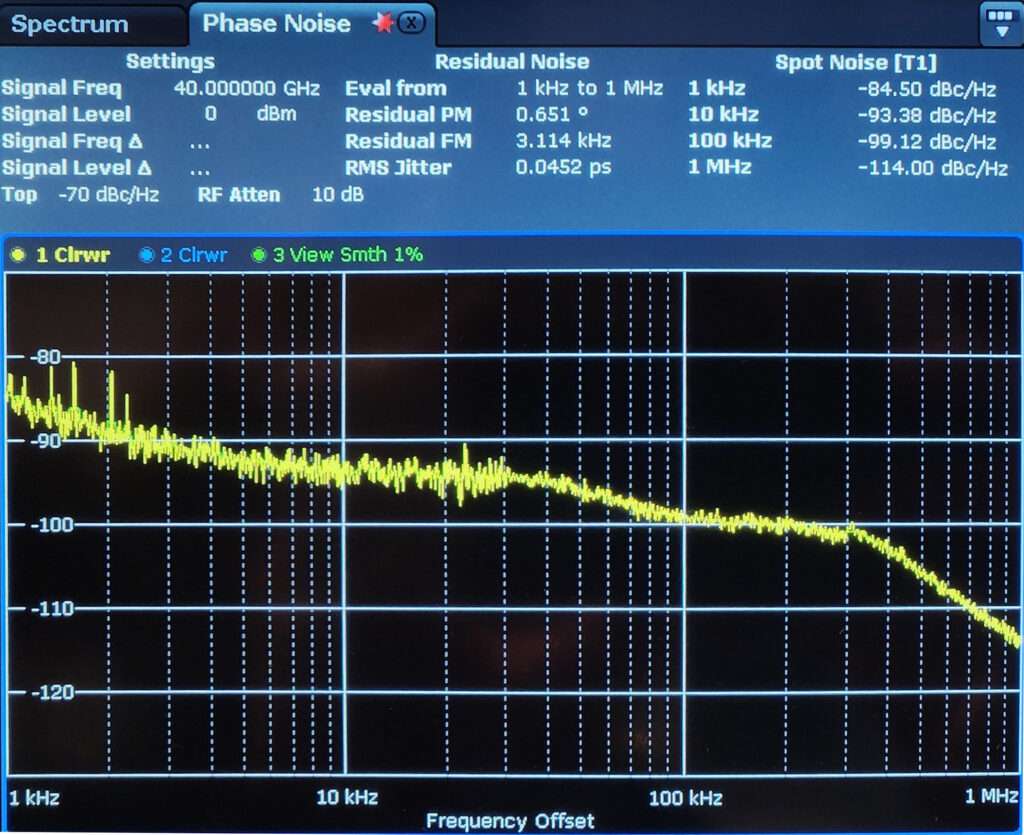

LO 相位噪声（40GHz）（100KHz 偏移）：< 96 dBc
低转换损耗：12dB（典型值）
最大射频输入功率：+19dBm
IP3（典型值）：20dBm
LO频率步长：10Hz
LO-RF隔离度（典型值）：35dB
典型LO-IF隔离：30dB
RF-IF隔离：12-30dB
回波损耗：>6dB（典型值）
参考频率 1：±10PPB 10MHz 高稳定性 OCXO
参考频率 2：100MHz 低噪声 VCXO

典型的射频混频应用：

一般微波实验室应用
接收器开发
VSAT系统
电子对抗
通信应用
卫星上行链路/下行链路
雷达系统
国防/电子战
空间应用
毫米波技术
5G测试
Ka波段研究

机械规格：

射频性能：

关键词:

DSI PC 控制软件下载：

Signal Generator Control Pro V6.34 （02/24）（大多数 2020+ 信号发生器型号）
Signal Sweeper Pro V5.16 （所有信号发生器型号）
数字衰减器控制7.07 版（12/22）
调音台控制专业版V4.09 （03/24）（MX12000， MX20000， MX30000， MX40000）
射频开关控制V2.40 版（11/22）
频率参考控制 3.02 （2022年3月）（FRXO100）
移相器控制V3.32 版（11/22）
混频器控制V4.01 （MX2500， MX6000）（2021年11月）
放大器和增益模块控制（V5.62 10/1/21）（GB6000， GB20000， PA6000）
TT7000 双仪表 9修订版 7 （2021+）
信号发生器控制V5.69（SG6000X、SG6000B、旧型号）
跟踪发生器控制（TG6000，TG12000）

*如果您有任何问题，请给我们发电子邮件以获取适用于您设备的最新软件版本

传统控制软件：

信号发生器控制 – Windows XP
数字步进衰减器控制 V5+ （2017年10月）
MX12000 & MX20000 混音器控制（2018 年 6 月）
Signal Generator Pro Control H （SG24000H） V3.61 （2017 型号）
TT7000 双表 8修订版 5-6（2020 年 7 月）
TT7000 双表 7REV 4（2018 年 6 月）

示例代码和项目：
