描述
VDI 为 50 GHz 至 1700 GHz 之间的
各种应用提供次谐波泵浦混频器 (SHM) 和偶次谐波混频器 (EHM)。这些混频器仅使用平面和/或集成二极管,并提供最先进的性能。

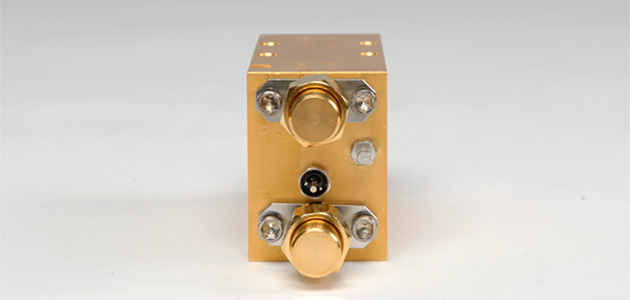

次谐波混频器(SHM)
VDI SHMs(LO = 1/2 RF频率)具有波导LO输入,易于使用且非常适合毫米波和THz应用。这些 Mixer 可用于对信号进行上变频或下变频。次谐波泵浦混频器具有单独的 LO 波导法兰,通常在 RF 端口处表现出 > 100 dB 的 LO 隔离。

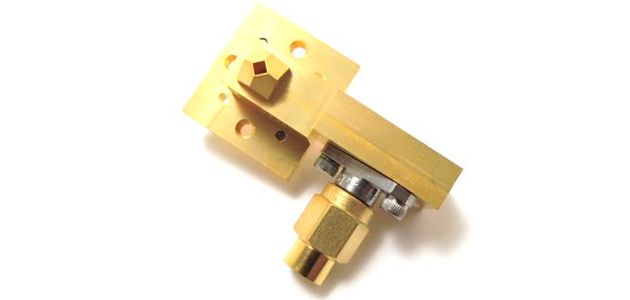

偶次谐波混频器 (EHM)
VDI EHM 是谐波混频器,以 LO 输入的偶次谐波倍数工作。EHM 随附适当的双工器。可根据要求提供替代谐波混频因子和定制双工器。

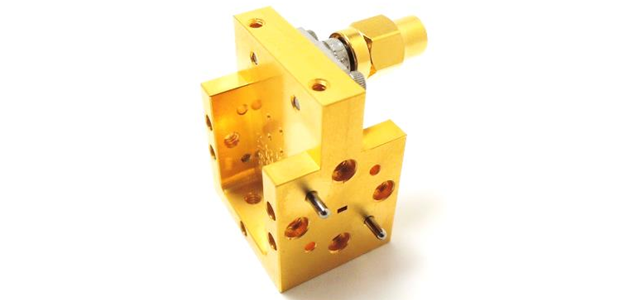

基波混频器 (FM)
VDI 提供用于频率下变频的基波混频器 (FM)。VDI FM 是单端的,这意味着 RF 和 LO 信号通过同一波导法兰耦合到混频器二极管。它们提供出色的转换损失性能。可根据要求提供更高频率的定制混频器。

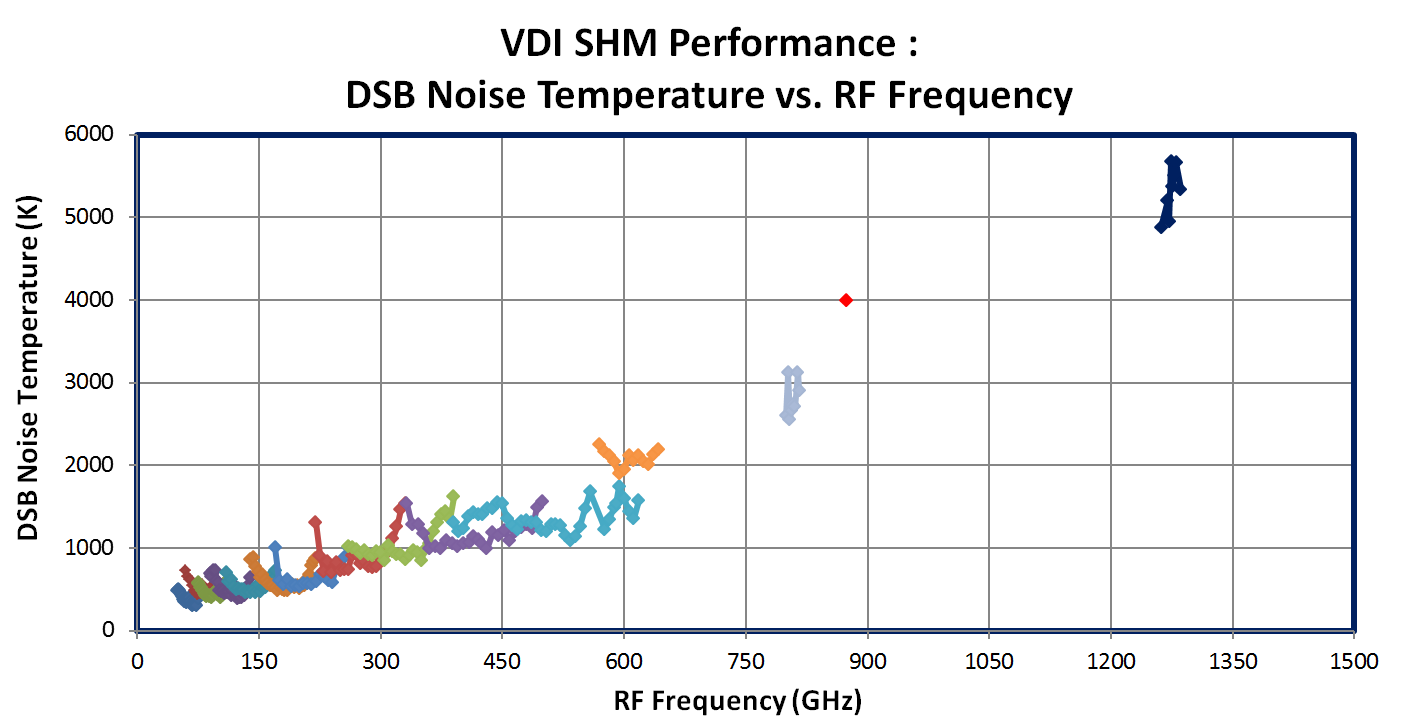

次谐波混频器 (SHM)
|
VDI 部分# | 射频 (GHz) | LO (GHz) | Standard IF Option (GHz) | Extended IF Option (GHz)* | DSB 性能
|
噪声温度 (K, typ.)† | 转换损耗 (dB, typ.)† |
WR15SHM | 50 - 75 | 25 - 37.5 | <10 | <14 | 400 - 800 | <7 |
WR12SHM | 60 - 90 | 30 - 45 | <12 | - | 400 - 800 | <7 |
WR10SHM | 75 - 110 | 37.5 - 55 | <15 | <21 | 400 - 800 | <7 |
WR8.0SHM | 90 - 140 | 45 - 70 | <19 | <26 | 400 - 800 | <7 |
WR6.5SHM | 110 - 170 | 55 - 85 | <24 | <32 | 400 - 800 | <7 |
WR5.1SHM
| 140 - 220 | 70 - 110 | <31 | <40 | 500 - 1000 | <7.5 |
WR4.3SHM | 170 - 260 | 85 - 130 | <36 | - | 600 - 1200 | <8 |
WR3.4SHM | 220 - 330 | 110 - 165 | <40 | - | 700 - 1400 | <8.5 |
WR2.8SHM | 260 - 400 | 130 - 200 | <40 | - | 800 - 1500 | <9 |
WR2.2SHM
| 330 - 500 | 165 - 250 | <40 | - | 1000 - 2000 | <9.5 |
WR1.9SHM | 400 - 600 | 200 - 300 | <40 | - | 1200 - 2500 | <10 |
WR1.5SHM | 500 - 750 | 250 - 375 | <40 | - | 2000 - 5000 | <11 |
WR1.2SHM | 600 - 900 | 300 - 450 | <40 | - | 7500 - 15000 | <15 |
WR1.0SHM | 750 - 1100 | 375 - 550 | <40 | - | 7500 - 15000 | <20 |
WR0.8SHM | 900 - 1400 | 450 - 700 | <40 | - | 10000 - 20000 | <20
|
†性能规格是典型的,但带边缘的性能会降低。
*扩展 IF SHM 可能需要比标准 SHM 多 ~1 dB 的 LO 输入功率,以实现最佳性能。
注意:其他扩展 IF SHM 正在开发中。有关详细信息,请联系 VDI。
结果是在最佳 LO 输入功率下获得的。
注:
*LO 输入频率可以通过将 RF 输入频率除以
所需的谐波数来计算。LO 频率不能超过最大可用 LO
频率规格。可提供替代谐波混频因子。
†SSB 转换损耗假设最佳 RF 和 LO 功率耦合到 EHM 中。
转换损耗规格适用于上面列出的指定谐波因数。
基波混频器 (FM) |
|
|
|
|
VDI 部件号†† | 射频/低频率 (GHz) | 最大 IF 频率 (GHz)* | RF / LO Flange
| DSB 性能
转换损耗 (dB, typ.)** |
WR15FM-XX 型 | 50 - 75 | 10 | 接线端子WR-15 UG-385/U | 8 |
WR12FM-XX 系列 | 60 - 90 | 12 | WR-12 UG-387/U | 8 |
WR10FM-XX系列 | 75 - 110 | 15 | WR-10 UG-387/U-M | 8 |
WR8.0FM-XX系列 | 90 - 140 | 19 | 接线端子WR-8.0 UG-387/U-M | 8 |
WR6.5FM-XX系列 | 110 - 170 | 24 | 接线端子WR-6.5 UG-387/U-M | 8 |
WR5.1FM-XX系列
| 140 - 220 | 31 | WR-5.1 UG-387/U-M | 9 |
WR4.3FM-XX系列 | 170 - 260 | 36 | 接线端子WR-4.3 UG-387/U-M | 9 |
WR3.4FM-XX系列 | 220 - 330 | 40 | WR-3.4 UG-387/U-M | 10 |
WR2.8FM-XX型 | 260 - 400 | 40 | 接线端子WR-2.8 UG-387/U-M | 10 |
WR2.2FM-XX型
| 330 - 500 | 40 | WR-2.2 UG-387/U-M | 11 |
WR1.9FM-XX系列 | 400 - 600 | 40 | 接线端子WR-1.9 UG-387/U-M | 11 |
WR1.5FM-XX系列 | 500 - 750 | 40 | WR-1.5 UG-387/U-M | 15 |
WR1.2FM-XX型 | 600 - 900 | 40 | WR-1.2 UG-387/U-M | 20 |
WR1.0FM-XX型 | 750 - 1100 | 40 | 接线端子WR-1.0 UG-387/U-M | 20 |
WR0.8FM-XX型 | 900 - 1400 | 40 | ~25dBi 对角喇叭 | 20 |
WR0.65FM-XX型 | 1100 - 1700 | 40 | WM-164 UG-387/U-M | 20 |
WR0.34FM-XX型 | 2300 - 3200 | 40 | ~25dBi 对角喇叭 | 25
|
笔记:
*IF 带宽可能受到外部元件的限制,例如偏置 T 和放大器。
**VDI 不测试转换损失。对于 WR-1.0 及以下(包括 WR0.65)的混合器,VDI 为每个单元提供响应度(监控电压/RF 输入功率)数据。对于更高频率的 FM(WR0.8 和 WR0.34),在发货前
仅完成 I-V 测试和目视检查。可根据要求提供额外测试,但需额外付费。有关详细信息,请联系 VDI。
††XX 是 06、20 或 40,具体取决于配置。06、20 和 40 选项分别包括 6、20 或 40 GHz 偏置三通和放大器,分别连接到 FM 外壳外部。请联系 VDI,了解升级到 20 GHz 或 40 GHz 选件的费用。

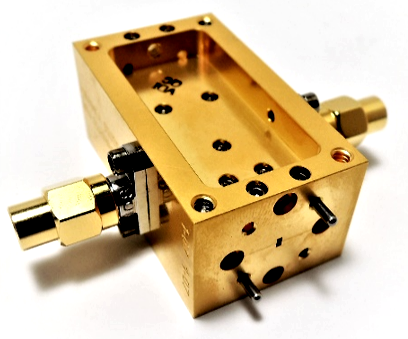

VDI 提供 ~118 - 155 GHz 次谐波泵浦 IQ 混频器,具有低转换损耗和高 IF 带宽。通过添加 IF 90 度混合器,该混频器可用作镜像抑制混频器或单边带上变频器。
VDI WR6.5IQSHM IQ 次谐波泵浦混合器 |
|
参数 | 规范 |
RF 端口 | ~118 - 155 GHz [WR-6.5 UG-387/U-M] |
LO 输入 | ~59 - 77 GHz [WR-13 UG-387/U-M] |
IF 端口 | 直流 - 24 GHz [2.9 毫米(阴头)] |
LO 功率(最佳 / 伤害) | +12 至 +16 dBm / +18 dBm |
射频输入功率 (~P0.1dB / 损坏) | -11 分贝米 / +6 分贝 |
典型转换损耗 | ~14 dB (SSB) I 和 Q*
|
*包括 RF Hybrid 的损失
