三通道模拟采集设备
3通道中频接收/1通道回放 · 中频70MHz · 20MHz模拟带宽
产品简介
三通道模采设备由采集调理模块、回放调理模块、中频处理单元、高性能CPU和大容量SSD组成。
设备具备同时对三通道70MHz中频输入信号进行调理、采样、DDC、实时存储、DUC及回放功能，同时支持直流B码采集与回放。
设备搭载高性能CPU，可支持大型的应用软件，支持Windows Server 2012及以上操作系统。
核心参数
• 产品形态：19寸4U高度加固型服务器
• 通道：3通道中频接收、1通道中频回放
• 接收参数：中频：70MHz；模拟带宽：20MHz、10MHz、5MHz、2MHz、1MHz，三个通道可独立设置；采样率：93.333MSPS、56 MSPS、40 …
• 回放参数：中频：70MHz；带宽：20MHz；幅度范围：-60dBm~0dBm；MGC可控范围：0~50dB增益或1~25dB衰减，步进1dB；AGC输出电平：-1…
• 存储与回放：支持三个通道最大带宽实时存储；支持单通道回放
• 时码：支持直流B码采集、支持直流B码回放
• 设备接口：2路USB2.0、1路千兆以太网RJ45、1路VGA、3路中频接收SMA、1路直流B码接收SSMA、1路直流B码发送SSMA、1路中频发射SMA
• 工作温度：-5℃～+45℃
应用场景
• 电磁信号流盘
• 外场测试记录
• 复杂电磁环境记录
资源下载
• 官网产品页
• 三通道模拟采集设备 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自领目科技（成都领目科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
成都领目科技有限公司 · onetest 仪器资源库
领目科技 成都领目科技有限公司
三通道模拟采集设备 详细指标
3通道中频接收/1通道回放 · 中频70MHz · 20MHz模拟带宽
详细指标
以下指标取自领目科技官网该产品详情页；未注明的为厂家公布值。

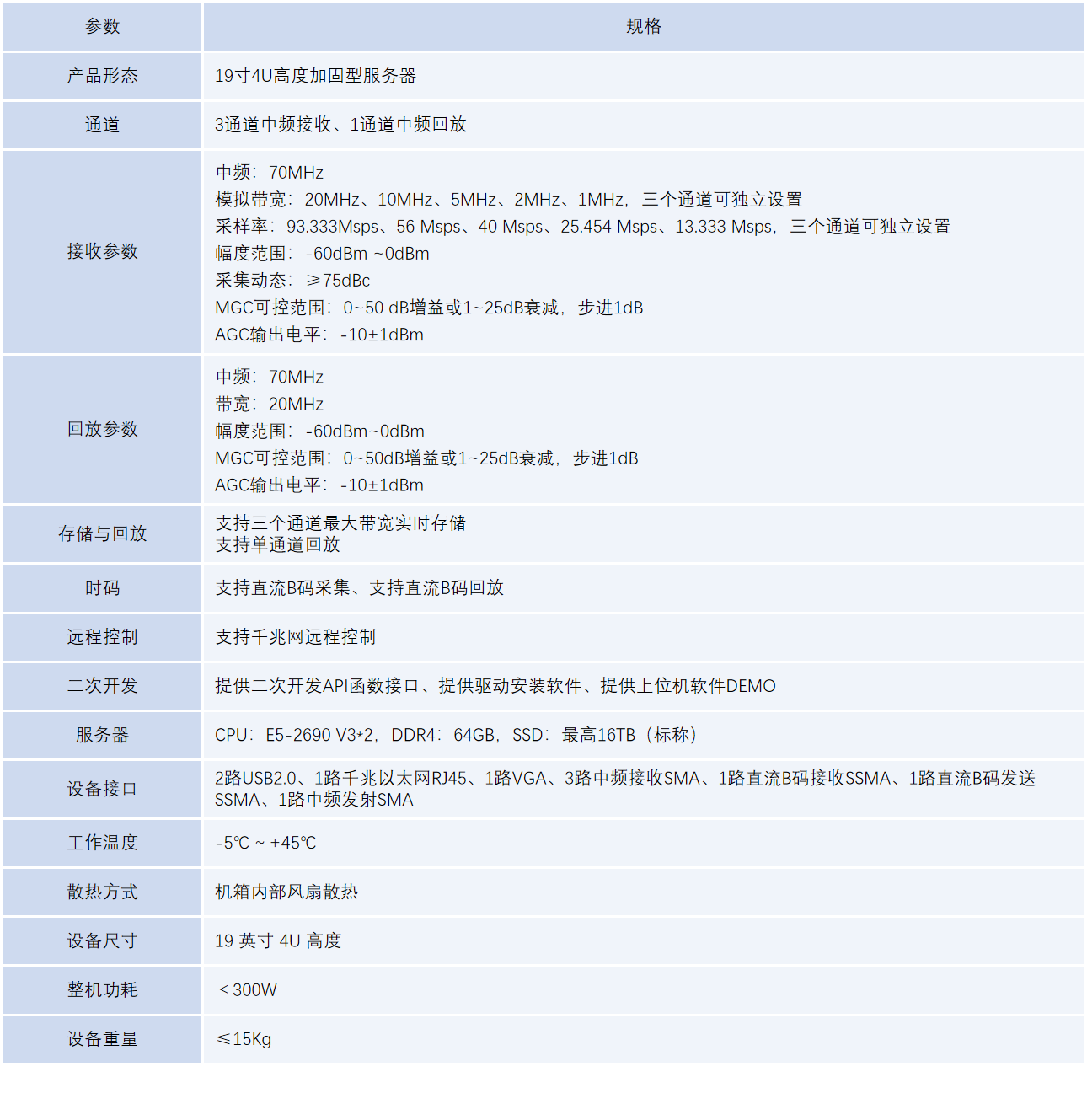

技术规格
• 产品形态：19寸4U高度加固型服务器
• 通道：3通道中频接收、1通道中频回放
• 接收参数：中频：70MHz
模拟带宽：20MHz、10MHz、5MHz、2MHz、1MHz，三个通道可独立设置
采样率：93.333MSPS、56 MSPS、40 MSPS、25.454 MSPS、13.333 MSPS，三个通道可独立设置
幅度范围：-60dBm ~0dBm
采集动态：≥75dBc
MGC可控范围：0~50 dB增益或1~25dB衰减，步进1dB
AGC输出电平：-10±1dBm
• 回放参数：中频：70MHz
带宽：20MHz
幅度范围：-60dBm~0dBm
MGC可控范围：0~50dB增益或1~25dB衰减，步进1dB
AGC输出电平：-10±1dBm
• 存储与回放：支持三个通道最大带宽实时存储
支持单通道回放
• 时码：支持直流B码采集、支持直流B码回放
• 远程控制：支持千兆网远程控制
• 二次开发：提供二次开发API函数接口、提供驱动安装软件、提供上位机软件DEMO
• 服务器：CPU：E5-2690 V3*2，DDR4：64GB，SSD：最高16TB（标称）
• 设备接口：2路USB2.0、1路千兆以太网RJ45、1路VGA、3路中频接收SMA、1路直流B码接收SSMA、1路直流B码发送SSMA、1路中频发射SMA
• 工作温度：-5℃～+45℃
• 散热方式：机箱内部风扇散热
• 设备尺寸：19 英寸 4U 高度
• 整机功耗：＜300W
• 设备重量：≤15kg
资源下载
以上规格取自领目科技（成都领目科技有限公司）官网 三通道模拟采集设备 产品详情页。
