领目科技 成都领目科技有限公司

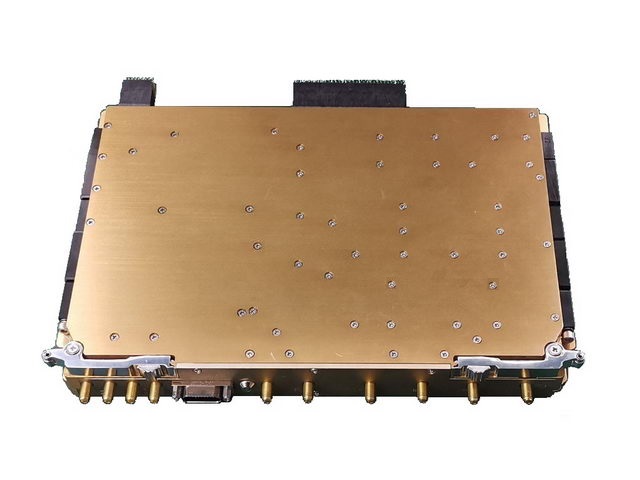

VPX高速采集回放处理设备
6U VPX风冷 · 单收单发 · 80MHz带宽可配
产品简介
VPX高速采集回放处理设备采用VPX架构风冷散热设计，非加固形态，支持6U水平插卡，符合VITA46/VITA65规范，具备模块化、稳定可靠、易于维修、环境适应性强等特点。
设备支持双槽位主板，集成超外差射频收发模块与信号采集回放处理模块，支持自检、采集、分析处理与回放，可用于通信、监测、雷达、频谱、卫星、仪器仪表等领域。
核心参数
• 产品形态：19寸4U高度加固型服务器
• 槽位配置：主控模块（双槽位，集成高性能GPU）；超外差射频收发模块（单槽位）；信号采集回放处理模块（单槽位，设备支持插入两张）
• 主要参数：频段：30MHz~6GHz（支持选配频段）；带宽：80MHz(支持选配带宽)；通道：单收单发（支持选配通道路数）
• 主控参数：CPU：Xeon® W-11865MRE（Xeon® E-2176M/i7-11850HE/Core™i7-8850H可选)，主频2.6GHz，8核16线…
• 信号处理模块：FPGA：V7-690T 2片，片间互联GTH x8；总线：与主控互联PCIe3.0 x 4
• 信号预处理：数字带宽：80MHz、40MHz、20MHz、10MHz、5MHz、2500kHz、1250kHz、625kHz；频谱扫描功能：步进12.5kHz、25k…
• 设备接口：常规接口（航插）：1路HDMI、 3路USB（其中2路USB2.0、1路USB3.0）、1路千兆以太网、1路220V电源；时统（SMA） ：1路BD/GP…
• 工作温度：-40℃～+45℃
应用场景
• 通信
• 监测
• 雷达
• 频谱
• 卫星
• 仪器仪表等领域
资源下载
• 官网产品页
• VPX高速采集回放处理设备 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自领目科技（成都领目科技有限公司）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
成都领目科技有限公司 · onetest 仪器资源库
领目科技 成都领目科技有限公司
VPX高速采集回放处理设备 详细指标
6U VPX风冷 · 单收单发 · 80MHz带宽可配
详细指标
以下指标取自领目科技官网该产品详情页；未注明的为厂家公布值。
技术规格
• 产品形态：19寸4U高度加固型服务器
• 槽位配置：主控模块（双槽位，集成高性能GPU）
超外差射频收发模块（单槽位）
信号采集回放处理模块（单槽位，设备支持插入两张）
• 主要参数：频段：30MHz~6GHz（支持选配频段）
带宽：80MHz(支持选配带宽)
通道：单收单发（支持选配通道路数）
• 主控参数：CPU：Xeon® W-11865MRE（Xeon® E-2176M/i7-11850HE/Core™i7-8850H可选)，主频2.6GHz，8核16线程
GPU：英伟达RTX5000，算力9.4TFLOPS（FP32），3072核CUDA，48核RT，384核Tensor
系统：支持Win7、Win10操作系统
• 信号处理模块：FPGA：V7-690T 2片，片间互联GTH x8
总线：与主控互联PCIe3.0 x 4
• 信号预处理：数字带宽：80MHz、40MHz、20MHz、10MHz、5MHz、2500kHz、1250kHz、625kHz
频谱扫描功能：步进12.5kHz、25kHz、50kHz、100kHz、200kHz、500kHz、1MHz、2MHz
• 二次开发：提供支持二次开发的FPGA底层驱动工程、上位机API函数库文件、可运行的上位机DEMO软件
• 设备接口：常规接口（航插）：1路HDMI、 3路USB（其中2路USB2.0、1路USB3.0）、1路千兆以太网、1路220V电源
时统（SMA） ：1路BD/GPS、1路直流B码
参考（SMA） ：1路外参考时钟，10MHz
接收（N-50K）：1路接入天线
发射（N-50K）：1路接出天线
• 工作温度：-40℃～+45℃
• 散热方式：风冷散热
• 设备尺寸：（宽）390mm*（深）350mm*（高）177mm
• 整机功耗：＜500W（AC供电220V）
• 设备重量：≤15kg
资源下载
以上规格取自领目科技（成都领目科技有限公司）官网 VPX高速采集回放处理设备 产品详情页。
