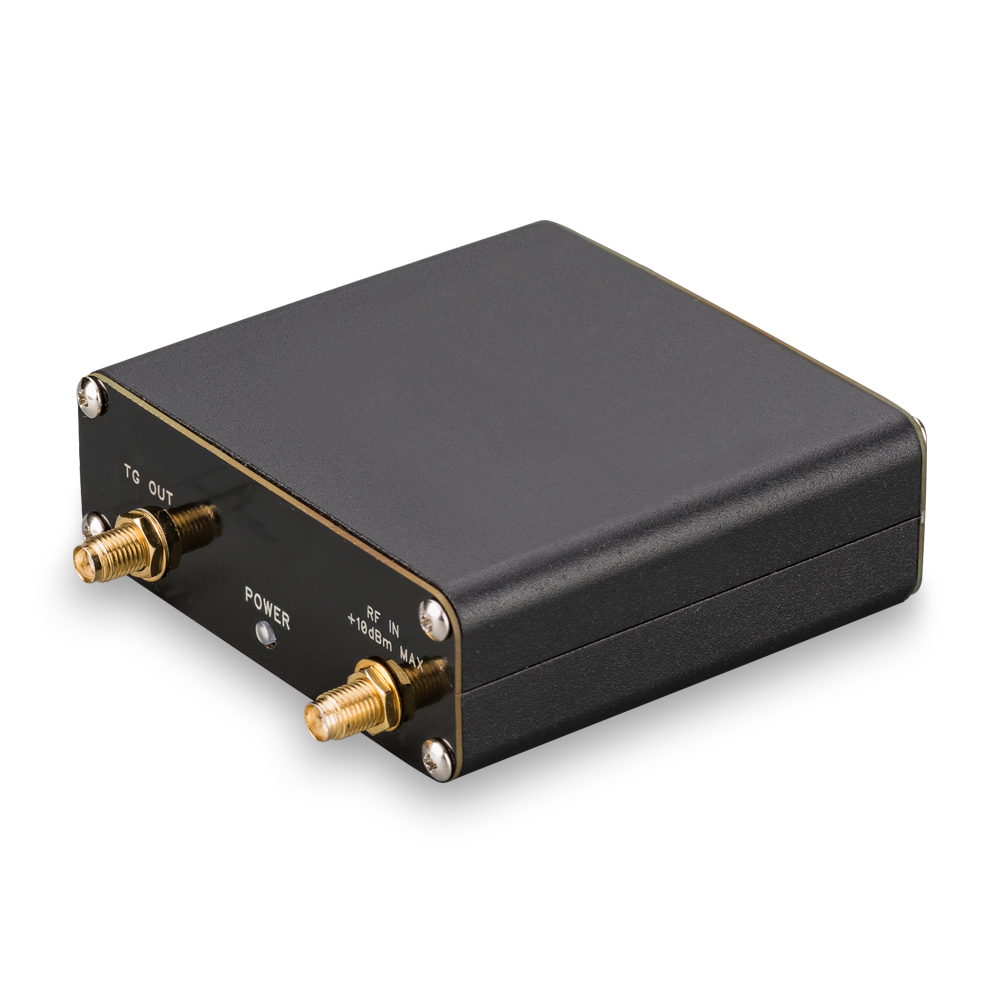

Arinst SSA-TG LC R2 是一款全景频谱分析仪，内置信号发生器，旨在显示 36 至 5990 MHz 主频率范围内的信号频谱。

Arinst SSA-TG LC R2 是 Arinst SSA-TG R2 的更便宜版本。LC 版本没有内置电池和通过蓝牙传输数据的能力。该设备仅通过 USB 电缆传输数据和接收电源。

该设备允许您确定构成信号的频谱分量的幅度和频率。

该设备的一个重要特点是信号发生器的附加功能，它允许您测量有源设备的频率响应，例如中继器。

频谱分析仪显示所有常见技术的信号频谱：Wi-Fi、2G、3G、4G、LTE、CDMA、DCS、GSM、GPRS、GLONASS 等。

除了 36-3000 MHz 的主频率范围外，该设备还有一个从 3000 到 5990 MHz 的额外扩展范围，其中测量误差高于主范围。在扩展范围内运行时，仪器只能用于显示用于评估的信号，而不能用于测量。

为了谁？

借助该仪器，服务中心和维修人员可以执行 RF 分析，以进行调试或维修工作。此外，我们的分析仪是车间和无线电业余爱好者的理想选择。

例如，在设备的帮助下，您可以执行以下工作：

• 将外部天线指向基站

• 对射频情况进行快速分析

• 检查蜂窝中继器的正确操作

• 维修和调整中继器、发电机、滤波器等。

它是如何工作的？

频谱分析仪以连接到被测电路的设备形式制成。它没有内置电池、蓝牙模块，由 USB 数据线供电。所有数据和电源仅通过 USB 电缆传输。

该设备通过以下两种方式之一进行控制：

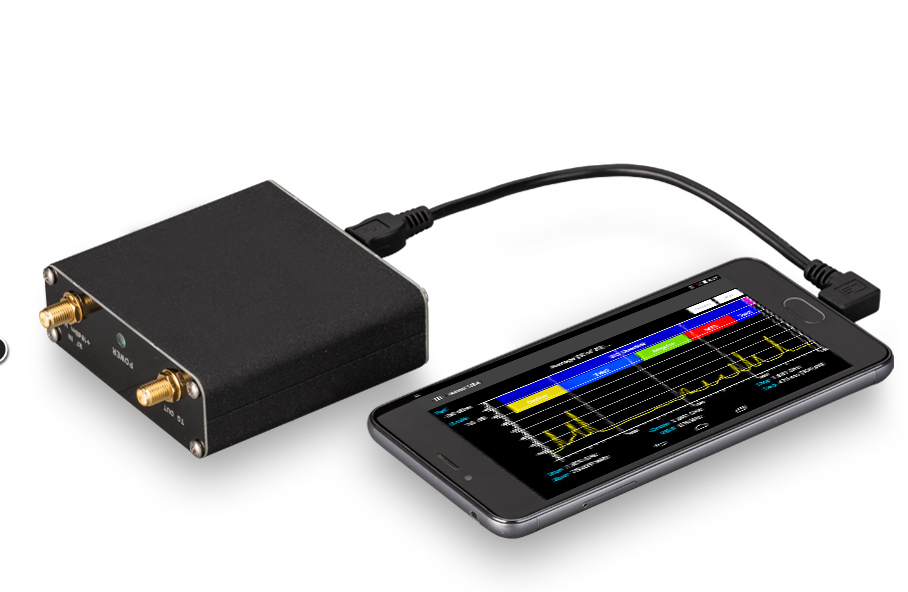

• 通过 OTG USB 数据线使用 Android 智能手机或平板电脑

• 通过装有 Windows 操作系统的计算机或笔记本电脑。

由于设备与智能手机/平板电脑/计算机之间的数据是通过 USB 数据线传输的，并且设备也通过 USB 数据线供电，因此智能手机和平板电脑必须支持 OTG（通常是所有装有 Android 4.1 或更高版本的新设备）。

所有测量数据都实时显示在智能手机/平板电脑/计算机的屏幕上。

Android 系统的设备控制软件可以从这里下载。

Windows 的设备控制软件可从此处下载。

要使应用程序正常工作，需要 Windows 7 或更高版本以及最新版本的 Java 虚拟机。

该应用程序需要对 OpenGL 版本 2.1 及更高版本的完全 （100%） 支持。

分析仪控制软件显示 ARINST SSA-TG LC 仪器的先前版本。

设备控制应用程序的主要功能：

• 以图表形式查看信号频谱，并设置频率范围和参考电平;

• 设置和管理绝对和相对 （delta） 标记。

• 在瞬时或跟踪模式下搜索一个或多个（最多十个）最大信号值;

• 分配和存储频段的唯一标识符;例如，您可以为 1710-1785 MHz 频段分配一个名为“DCS UpLink”的范围，还可以为每个运营商分配工作频率区域。此选项极大地促进了标准技术信号的 RF 分析和识别;

• 预设范围的存在，以及将范围保存到文件并与其他设备共享以控制 Arinst SSA-TG LC R2 频谱分析仪的能力;

• Trace 模式，构建多次测量平均的信号频谱。除了平均值之外，还可以使用极值和移动平均模式。要跟踪的测量值数量是用户可选择的;

• 保存频谱扫描设置（频率范围限制、衰减器值等），以便快速轻松地切换到所需的测量模式。

• 保存信号频谱和标记以供以后分析。同时，可以在任何安装了 Arinst SSA 应用程序的 Android 设备上打开保存的图表（无需频谱分析仪本身），或使用任何电子表格编辑器将其转换为所需的视图;

• 同时显示多个选定的频段;

• 存在跟踪发生器功能，用于测量滤波器、放大器和天线的幅度和频率特性。

优势：

• 显示频率范围广：从 36 到 5990 MHz;

• 频率范围的快速扫描：每点约 150 μs;

• 高测量精度：在 70 dB 的动态范围内为 2 dB;

• 适用于大多数 Android 设备和 Windows PC。

• 能够使用多台智能手机/平板电脑/计算机使用一台设备;

• 易于现场使用：重量仅为 125 克，尺寸 88x81x22 毫米;

• 免费的多功能软件。

规格（仅适用于主要测量频率范围 36-3000 MHz）：

• 显示频率范围：36-5990 MHz;

• 高精度测量频率范围：36-3000 MHz;

• 36-3000 MHz 频段的动态范围：70 dB;

• 最大带宽：5954 MHz;

• IF 带宽：250 kHz，固定;

• 100 MHz 扫描时间：< 0.1 秒;

• 36-3000 MHz 频段内的噪声架：< -105 dBm;

• 阻抗：50 欧姆;

• 工作频率范围内的驻波比：< 1.5;

• 内部衰减器：0 至 30 dB;

• 衰减误差高达 10 dB：2 dB;

• 10 至 20 dB 的衰减误差：5 dB;

• 20 至 30 dB 的衰减误差：8 dB;

• 跟踪发生器输出功率：-15...-25 dBm;

• 动态范围精度：2.0 dB;

• 0 dB 衰减器的最大输入功率：10 dBm;

• 衰减器大于 20 dB 的最大输入功率：+20 dBm;

• 最大输入可测量信号：+10 dBm;

• 最大恒定输入电压：25 伏;

• 通过 USB 运行时的最大电流消耗：350 mA。

设备：

• Arinst SSA-TG LC R2 光谱分析仪;

• 射频适配器 SMA（公）-SMA（母） 用于保护射频连接器免受磨损，2 个;

• USB TYPE-C 数据线，用于为设备充电和数据传输。

我们建议额外购买：

外部衰减器。提供给仪器的最大测量输入功率限制为 +10 dBm。如果要测量更大的值，仪器的每个用户都必须自己选择必要的衰减器。

限制

Arinst SSA-TG LC R2 光谱分析仪不是测量仪器，因为它没有经过认证的测量仪器类型。测量仪器类型的批准将对仪器的可用性和价格产生负面影响。因此，频谱分析仪正式成为该领域的指标。然而，尽管如此，该设备完全符合所有声明的技术特性。每个设备都通过功率和频率进行校准。

该分析仪不是成熟的经典频谱分析仪，因为它不使用 100% 镜像通道抑制的经典频率转换方案。我们对 mirror 通道使用数学抑制，在极少数情况下，这会导致显示的信号中出现 “phantom” 信号。
