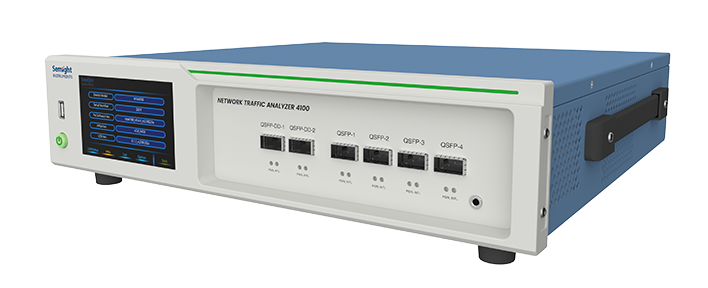

高带宽，高吞吐率，端口速率达400 Gbps完全符合以太网协议的400G FEC 功能实现完整以太网分析功能提供400G 以太网MAC/PCS/PMA/PMD层的分析功能，高效诊断产品问题支持模块协议支持CMIS 4.0，提供环回测试功能支持模块MDIO读写

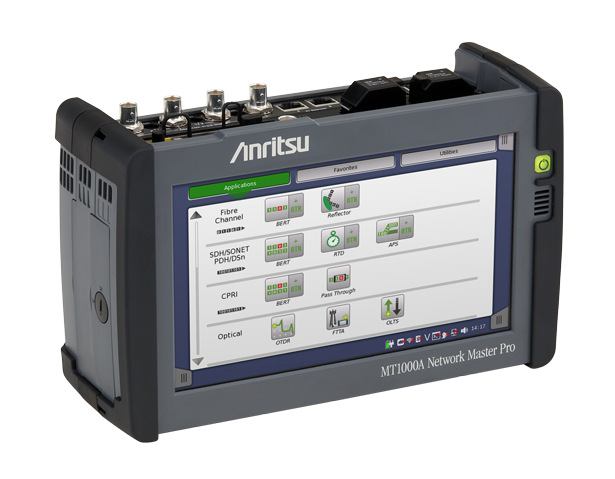

多合一现场传输测试仪 – 支持从 10 Mbps 到 100 Gbps 的测试城域网和核心网OTN安装与维护运营商级以太网安装和故障排除移动回程安装和验证移动前传安装和验证强大的存储区域网络 （SAN） 测试快速简便地测试SDH/SONET网络测试映射到 OTN 的客户端信号简单直观的 GUI所有速率的双端口WLAN/蓝牙/LAN连接**PDF、CSV 和 XML 报告生成，用于记录测试结果远程操作 （VNC）、专用远程 GUI 软件和远程控制（脚本）光纤连接器检测
同厂商产品
多速率10M/100M/1G/2.5G/5G/10G以太网，可通过各种方式灵活互连，其中包括T1S、Base-T1或Base-T铜缆以及-SX/-LX光模块• 低噪音，适合近距离台式操作流量和协议性能与fX2大型机测试模块相同，并且可与所有思博伦TestCenter硬件实现完全互操作•100%线速发送58-16383字节数据帧/可低于线速发送33-57字节数据帧•可提供全套思博伦TestCenter协议和测试包•全面支持TSN与OPEN TC8/TC11的TTworkbench一致性与互操作性测试套件包•内置配置向导与自动化测试场景可减少测试的设置与执行时间
多速率10M/100M/1G以太网，可实现各种选项（包括T1S、Base-T1或Base-T铜缆）灵活互连配置灵活（4到8个端口），可以按端口实现预留机箱内和机箱间硬件时钟同步，支持2.5纳秒的发送时戳分辨率通过直接连接、NTP、PTP、GPS与CDMA提供全机箱链接和外部时钟同步超低噪音，适合近距离的台式操作全面思博伦TestCenter所有协议与测试包内置向导与自动化测试场景减少了测试设置及执行时间
• 每台2U设备提供16个400G端口，可实现高密度高速以太网解决方案。• 每个模块均支持以下端口密度：- PAM4：1x400G、2x200G、4x100G、8x50G以太网。- NRZ：1x200G、2x100G、 4x50G、 2x40G、8x25G、8x10G以太网（支持NRZ编码可能需要可选的授权）。• 提供单端口升级。• 高密度64xQSFP28端口选项 － 需 要外部附件和授权。• 支持所有可支持速度和完整分支 的以太网（FEC）、自动协商（AN）、链路培训（LT），包括8x50GAN/LT。• 提供第2/3层路由/交换协议测试和数据中心测试例。
- «
- 1
- »

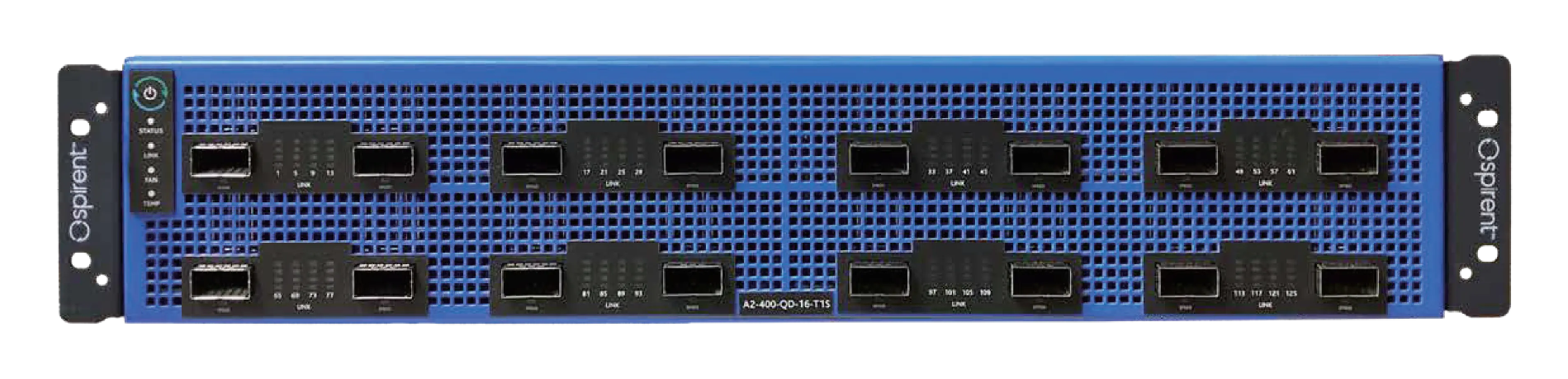

A2 8端口和16端口400G 2U QSFP-DD测试仪|Spirent/思博伦 (在产)
• 每个端口支持以下密度：
- PAM4：1x400G、2x200G、4x100G、8x50G
- NRZ：1x200G、2x100G、4x50G、2x4 0G、8x25 G、8x10G
• 提供单端口升级
• 高密度64xQSFP28端口选项 - 需要外部附件和授权
• 支持所有可支持速度和完整分支的以太网（FEC）、自动协商（AN）、链路训练（LT）
• 提供第2/3层路由/交换协议测试和数据中心测试用例
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特性
• 2U高设备提供8个或16个端口， 实现最高密度的高速以太网解决方案
• 每个端口支持以下密度：
- PAM4：1x400G、2x200G、4x100G、8x50G
- NRZ：1x200G、2x100G、4x50G、2x4 0G、8x25 G、8x10G
• 提供单端口升级
• 高密度64xQSFP28端口选项 - 需要外部附件和授权
• 支持所有可支持速度和完整分支的以太网（FEC）、自动协商（AN）、链路训练（LT）
• 提供第2/3层路由/交换协议测试和数据中心测试用例
优势
• 当前业界最高密度的QSFP-DD测试设备
• 单平台PAM4和NRZ解决方案
• 支持MACsec
• 提供适用于多种服务的大容量测试
• 通过授权方式提供8至16端口升级
• 提供性价比最高的优化解决方案
原生QSFP-DD测试平台
网络带宽和性能正在快速增长，以支持5G、物联网（IoT）、机器学习和人工智能 （AI）等新兴应用。自IEEE 802.3cd发布以来，商业交换芯片提供商和网络设备制造商开发了高度灵活的多速率产品。运营商和各大科技巨头正在部署多速率网络基础设施解决方案以满足市场需求。
有了这些多速率要求，客户需要更高密度和性价比更高的测试设备。同时，客户还需要支持50G PAM4和 25G/10G NZR带宽的灵活性，以验证用于数据中心网络互连的交换机和路由器。
为满足上述需求，思博伦开发出了A2 400G设备，以其2倍密度和最佳性价比在业界领先。思博伦的原生QS FP- DD平台是一个2U机架安装式设备，可配置为支持 400/200/100/50G（50G PAM4）和200/100/50/40/25/10G（NRZ）的速度模式。该设备还支持所有速度模式的自动协商和链路训练。
A2设备支持思博伦的智能端口技术——这项专利功能允许逐个端口和速度升级，从而获得最大的价值与灵活性。该设备还提供高密度100G模式选项，允许从单个QSFP-DD端口支持4xQSFP28，从而在单个2U平台实现至多达64x100G*端口。
应用
云计算/流服务 - 在线速率下验证数千个流的数据平面服务质量（QoS），并测试交
换机和路由器上复杂的路由、数据中心和接入协议。
数据中心ToR和EoR交换机与结构 - 验证超大规模下一代多TB云数据中心结构的转发 性能、时延、MAC容量和功能性能力。该平台将实现255个系统的同步授时，且不需要外部的同步设备或专业专用电缆。
下一代路由器和交换机 - 使用大规模多协议拓扑和高带宽部署测试最新一代的核心路
由器和交换机。
促进生产力
• Intelligent Results™
• 可由用户定义的健康指标视图能够提供实时健康监视和错误隔 离能力，使工程师可以准确、快速地找出错误，甚至在最复杂 的测试配置中也可轻松应对。可定制的时间系列图表及其叠加 的事件，可以提供实时指标与系统事件之间的关联，实现问题 的快速调试并加快开发进程。
• 现代化Web用户界面下的高性能数据库包含数十亿的实时结 果，可用于验证测试，查明问题，并且提供可定制的报告。
• 提供更多有紧密关联的结果，以及发现隐秘缺陷所需的更多信 息。由于拥有了更大的覆盖范围和更多的信息，思博伦能够更快找出答案，而且只需要一次运行测试即可完成其它测试工具需要多次运行才能达到的效果。
• 感兴趣流会使用实时结果数据挖掘，对海量数据进行动态过滤，并且只显示出真正有意义的结果。
• 利用Command Sequencer（可视编程）和GUI至脚本转换能 力可以实现强大的自动化，使测试运营商能够:
- 无需任何编程经验， 即可构建充满压力的精密自动化测试 用例。
- 将多个独立的测试用例组合到单次运行中， 节省大量的回 归测试时间。
- 在极短的时间里即可开发出一个广泛的自动化测试用例集。
- 只需一条命令行即可导出自动化测试用例， 实现可与任何 自动化回归系统集成的精简测试执行过程。
广泛、灵活的报告能力
在所有协议上实现关键变量的实时统计数据。使用思博伦的 iTest平台，您的被测设备结果可以很方便地与思博伦的结果形成关联和对比。
技术指标
| 产品特性 | 描述 |
| MSA接口 | QSFP-DD |
| 运行模式 | PAM4 ‒ 400/200/100/50G；NRZ ‒ 200/100/50/40/25/10G |
| 线路时钟和包时间戳记 | Stratum-3差率振荡器是默认的时间源。发送线路时钟为精确的额定以太网速率，出厂时为+/- < 1 PPM。 运行15年后的精度为+/- 4.6 PPM。 • 帧时戳分辨率为2.5纳秒 • 可支持基于GPS和CDMA的外部时间源 • 可支持基于IEEE 1588v2和NTP包的外部时间源 • 可支持基于TIA/EIA-95B的外部时间源 |
| 设备时间同步 | 设备特性： • 思博伦的专利自校准机箱间授时链接采用机箱控制器上的专用端口 • 设备可实现+/- 20纳秒的精确同步 • 可采用菊花链方式将最多255台设备连接成大型高密度测试 • 通过外部GPS或CDMA网络同步 • 使用IEEE 1588或基于NTP包的方法 • 包含TIS/EIA-95B授时输入 |
| 运行环境 | 使用额定功率15W的QSFP-DD收发器时：10° 至 35° C（50°至95° F）。 当使用超过15W的QSFP-DD收发器时，最高工作温度为30° C（86° F）；相对湿度（非冷凝）为10% 至80%。 最低工作温度为5° C（41° F）。 |
| 交流输入范围 | 100 ‒ 240 伏交流电 |
| 最大功率 | 1340W （8端口设备） 2400W（16端口设备） |
| 产品重量 | 安装单元重量：28.2千克（62磅） 运输重量：39.1千克（86磅） |
| 产品尺寸（长宽高） | 43.4厘米 x 8.9厘米 x 74.9厘米（17.1英寸 x 3.5英寸 x 29.5英寸） |
| 思博伦TestCenter第2至3层生成器和分析器 | |
| 流数量 | • 统计数/流 ‒ 400G：Tx=16K，Rx=32K ‒ 200G：Tx=8K，Rx=16K ‒ 100G：Tx=4K，Rx=8K ‒ 50G：Tx=2K，Rx=4K ‒ 40G：Tx=2K，Rx=4K ‒ 25G：Tx=2K，Rx=4K ‒ 10G：Tx=2K，Rx=4K • 流域可变，从而能够创建出数十亿个流。 • 统计项目/流：发送计数（帧）、接收计数（帧）、发送帧速率（fps）、接收帧速率（fps）、发送 速率（bps）、接收速率（bps）、接收信号计数（帧）、平均时延（微秒）、最小时延（微 秒）、 最大时延（微秒） |
| 路径数/原始流块 | 使用修改器，在400/200G下可实现511个， 在100G下可实现255个， 在50/40/25/10G下可实现127个， |
| 帧发送模式 | 基于端口（按端口速率）、基于流（按流速率）、简单手动调度程序模式 |
| 最小/最大帧尺寸（带CRC） | 60至16,004 |
| 最小/最大发送速率 | 1包/3.43秒至线速率的101% |
| 实时发送流调整 | 在不停止流量发生器和分析器的情况下进行变化速率和帧长度配置，实现真正交互式的因果分析。 |
| 实时分析的单个流统计数据 | 发送和接收帧计数及速率 • FCS错误和速率 • 最小、最大和平均时延（32K个流） • 实时丢帧计数 |
| 流控制 | 支持优先级流控制 |
| 实时分析的单个端口统计数据 | 发送和接收帧计数及速率 • 总字节计数及速率 • 签名帧计数 • 第1层字节计数及速率 • FCS错误计数及速率 • PFC计数 |
| 发送时戳分辨率 | 2.5纳秒发送时戳分辨率，带机箱内和机箱间同步。 |
| 支持的封装 | • 第2层：Ethernet II、802.1Q、802.1ad、FCoE • 第3/4层：IPv4、IPv6、TCP、UDP |
| 支持的发送特征能力 | 完全兼容思博伦的硬件，包含序列号和高精度时戳。 |
| 捕获缓存尺寸 | 每个端口2 MB |
| 捕获缓存控制 - 通过调试 很难找到硬件或协议问题时，思博伦TestCenter特有的捕获能力可以实现最大的效能 | 内含多个运行模式，其中包括: 按协议域过滤、按字节偏差和范围过滤；存储片段或完整帧；存储带 数据平面的发送/接收控制平面；控制平面流量实时模式；在结尾时循环或停止缓存。用户定义的模 式定义可以在逻辑上组合8个过滤器，总共最多32个字节。 这些模式可以应用于启动、过滤或停止报文捕获。除用户模式外，过滤、启动和停止捕获还包含下 列预先定义的事件：FCS；过小、过大、巨型和用户定义的帧尺寸；IPv4、IPv6包；出现的测试特 征和测试ID匹配。 |
| 每个流的RIT或列表VFD | 每个流8个RIT插入表、每个流4个VFD插入表 |
| 第1层功能 | |
| QSFP/QSFP-DD互联 | 多速率（400/200/100/50/40/25/10G以太网）下的CR、SR、LR、FR、DR、PSM4。 |
| 介质支持和FEC选项 | 不同速度模式下的支持有所差异（RS-544 (KP4) FEC 所有速度） • 400G：400GBASE-SR8、400GBASE-DR4、400GBASE-FR4/FR8、400GBASE-LR4/LR8 • 200G：200GBASE-SR4、200GBASE-DR4、200GBASE-FR4/LR4 • 100G：100GBASE-SR2、100GBASE-DR、100GBASE-FR1、100GBASE-LR1 • 直连电缆（DAC）和主动光缆（AOC）扇出支持 NRZ支持因模块速度模式和授权而有所差异 (第74条BASE-R FEC、第91条RS-FEC和第108条 RS-FEC) • 200G：200GBASE-SR8 • 100G：100GBASE-SR4、100GBASE-CR4、100GBASE-LR4 • 50G：25/50G Consortium 50GBASE-CR2 • 40G：40GBASE-SR4、40GBASE-CR4、40GBASE-LR4 • 25G：802.3by 25GBASE-CR、25GBASE-CRS、25GBASE-SR • 10G：10GBASE-SR、10G铜线DAC • 直连电缆（DAC）和主动光缆（AOC）扇出支持 25/50G Consortium 50GBase-R FEC CL74、25/50G Consortium、50GBase RS-FEC CL91 IEEE、 25GBASE CR CL74、CL108、CR-S CL74、SR FEC CL108 25/50G Consortium 25GBase-R FEC CL74、25/50G Consortium 25GBase RS-FEC CL91 |
| AN/LT(启用/禁用) | 支持所有速度的AN/LT |
| 第1层调工具和特性 | Tx Emphasis设置 |
| 第4至7层应用和安全性 | |
| 支持的IP版本 | IPv4和IPv6 |
| 封装协议 | 802.1Q和802.1 Q-in-Q |
| 传输协议 | TCP、UDP |
| 数据协议 | HTTP、SIP和FTP，单播/组播RTSP，以及RAW TCP |
| 验证协议 | 802.1x |
| 网络接入协议 | DHCP和PPPoE |
| 网络真实性分片 | 线速度限制、网络时延、丢包和分片。 |
| 视频协议 | RTSP/RTP、组播流、IGMPv2、IGMPv3和MLDv2 |
| 视频编码解码器 | H.263和H.264 |
| 视频质量测量 | MDI测量及探测图像质量的其它统计数据 |
| 语音编码解码器 | G711A、G711U、G.723.1、G726-32、G.728和G729AB |
| 语音协议 | UDP上的SIP |
订购信息
| 产品特性 | 描述 |
| 基础包捆绑描述 | |
| A2-400-QD-8-350A | A2 8端口QSFP-DD 200G/100G/50G捆绑包 |
| A2-400-QD-8-400A | A2 8端口QSFP-DD仅400G |
| A2-400-QD-8-550A | A2 8端口QSFP-DD 400G/100G/50G捆绑包 |
| A2-400-QD-8-700A | A2 8端口QSFP-DD 400G/200G/100G捆绑包 |
| A2-400-QD-8-750A | A2 8端口QSFP-DD 400G/200G/100G/50G捆绑包 |
| A2-400-QD-8-825A | A2 8端口QSFP-DD 400G/200G/100G/50G/40G/25G/10G捆绑包 |
| A2-400-QD-8-T1S | A2 8端口原生QSFP-DD七速T1设备 |
| A2-400-QD-16-350A | A2 16端口 QSFP-DD 200G/100G/50G捆绑包 |
| A2-400-QD-16-400A | A2 16端口QSFP-DD仅400G |
| A2-400-QD-16-550A | A2 16端口QSFP-DD 400G/100G/50G捆绑包 |
| A2-400-QD-16-700A | A2 16端口QSFP-DD 400G/200G/100G捆绑包 |
| A2-400-QD-16-750A | A2 16端口QSFP-DD 400G/200G/100G/50G捆绑包 |
| A2-400-QD-16-825A | A2 16端口QSFP-DD 400G/200G/100G/50G/40G/25G/10G捆绑包 |
| A2-400-QD-16-T1S | A2 16端口原生QSFP-DD七速T1设备 |
| 硬件升级（作为初次购买基础捆绑包后的产品增补提供） | |
| HWO-A2-400-QD-8-50G | 适用于A2-400-QD-8-T1S的50G PAM4硬件速度选项 |
| HWO-A2-400-QD-8-100G | 适用于A2-400-QD-8-T1S的100G PAM4硬件速度选项 |
| HWO-A2-400-QD-8-200G | 适用于A2-400-QD-8-T1S的200G PAM4硬件速度选项 |
| HWO-A2-400-QD-8-400G | 适用于A2-400-QD-8-T1S的400G PAM4硬件速度选项 |
| HWO-A2-400-QD-8-NRZ10G | 适用于A2-400-QD-8-T1S的10G NRZ硬件速度选项 |
| HWO-A2-400-QD-8-NRZ25G | 适用于A2-400-QD-8-T1S的25G NRZ硬件速度选项 |
| HWO-A2-400-QD-8-NRZ40G | 适用于A2-400-QD-8-T1S的40G NRZ硬件速度选项 |
| HWO-A2-400-QD-8-NRZ50G | 适用于A2-400-QD-8-T1S的50G NRZ硬件速度选项 |
| HWO-A2-400-QD-8-NRZ100G | 适用于A2-400-QD-8-T1S的100G NRZ硬件速度选项 |
| HWO-A2-400-QD-8-NRZ200G | 适用于A2-400-QD-8-T1S的200G NRZ硬件速度选项 |
| HWO-A2-400-QD-8-PORT | A2 QSFP-DD-8P单端口启用 |
| HWO-A2-400-QD-16-50G | 适用于A2-400-QD-16-T1S的50G PAM4硬件速度选项 |
| HWO-A2-400-QD-16-100G | 适用于A2-400-QD-16-T1S的100G PAM4硬件速度选项 |
| HWO-A2-400-QD-16-200G | 适用于A2-400-QD-16-T1S的200G PAM4硬件速度选项 |
| HWO-A2-400-QD-16-400G | 适用于A2-400-QD-16-T1S的400G PAM4硬件速度选项 |
| HWO-A2-400-QD-16-NRZ10G | 适用于A2-400-QD-16-T1S的10G NRZ硬件速度选项 |
| HWO-A2-400-QD-16-NRZ25G | 适用于A2-400-QD-16-T1S的25G NRZ硬件速度选项 |
| HWO-A2-400-QD-16-NRZ40G | 适用于A2-400-QD-16-T1S的40G NRZ硬件速度选项 |
| HWO-A2-400-QD-16-NRZ50G | 适用于A2-400-QD-16-T1S的50G NRZ硬件速度选项 |
| HWO-A2-400-QD-16-NRZ100G | 适用于A2-400-QD-16-T1S的109G NRZ硬件速度选项 |
| HWO-A2-400-QD-16-NRZ200G | 适用于A2-400-QD-16-T1S的200G NRZ硬件速度选项 |
| HWO-A2-400-QD-16-PORT | A2 QSFP-DD-16P单端口启用 |
| HWO-A2-QSFP-DD-8-4QSFP28 | 适用于A2-400-QD-8-T1S 400G至4XQSFP28的硬件选项 |
| HWO-A2-QSFP-DD-16-4QSFP28 | 适用于A2-400-QD-16-T1P 400G至4XQSFP28的硬件选项 |
| 软件升级硬件升级（作为初次购买基础捆绑包后的产品增补提供） | |
| SWO-A2-400-QD-8-MACSEC | A2-400-QD-8-T1S设备上的MACSEC软件 |
| SWO-A2-400-QD-16-MACSEC | A2-400-QD-16-T1S设备上的MACSEC软件 |
系统要求
• 基于Windows的工作站，配备10/100/1000 Mbps以太网卡，以及运行图形用户界面所需的鼠标和彩色监视器。
• 基于Linux或Windows的工作站，用于自动脚本编制。
• 基于Mac、Linux或Windows的工作站，用于提供Rest API支持。
* 100G（QSFP28）高密度64x100G以太网授权（需要HWO-A2-QSFP-DD-8-4QSFP28或HWO-A2-QSFP-DD-16-4QSFP28）。
