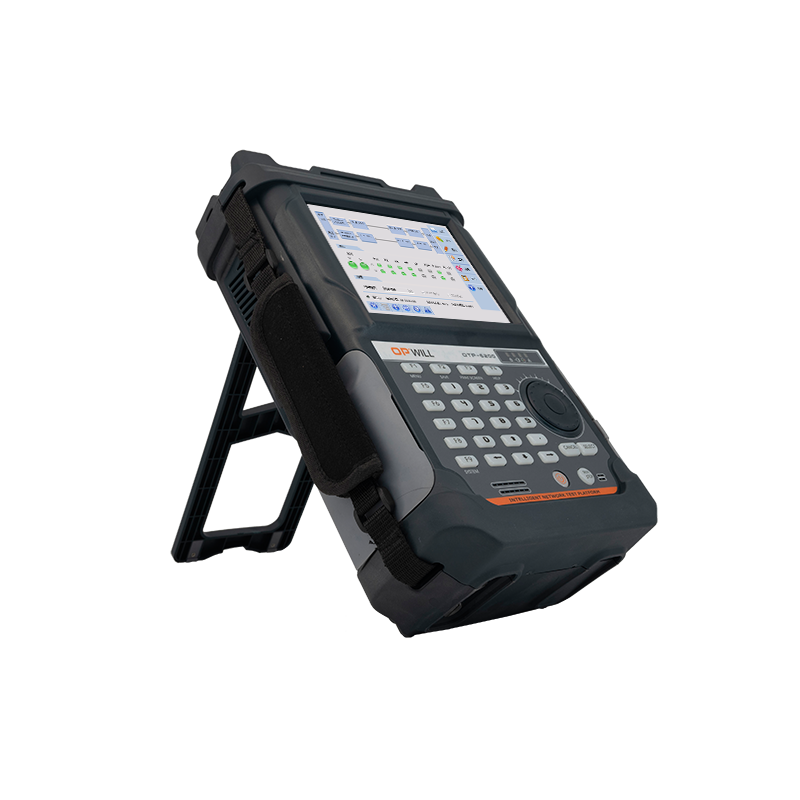

●支持DS1/DS3，E1/E3/E4接口的DSn/PDH测试功能●支持STM-1/OC-3电口，STM-1/4/16和OC-3/12/48的光口SDH/SONET测试功能●支持基于RJ48接口的120欧姆E1测试功能●PDH/SDH误码测试和性能分析●SDH/SONET开销监测和控制●指针监测和调整，生成G.783指针测试序列●自动保护倒换时间测试●支持VC4-16c/STS-48c到VC12/VT2, VC11/VT1.5的净荷映射， 包含PDH/DSn净荷 (E1/E2/E3/E4, DS1/DS3)●测试接口对比

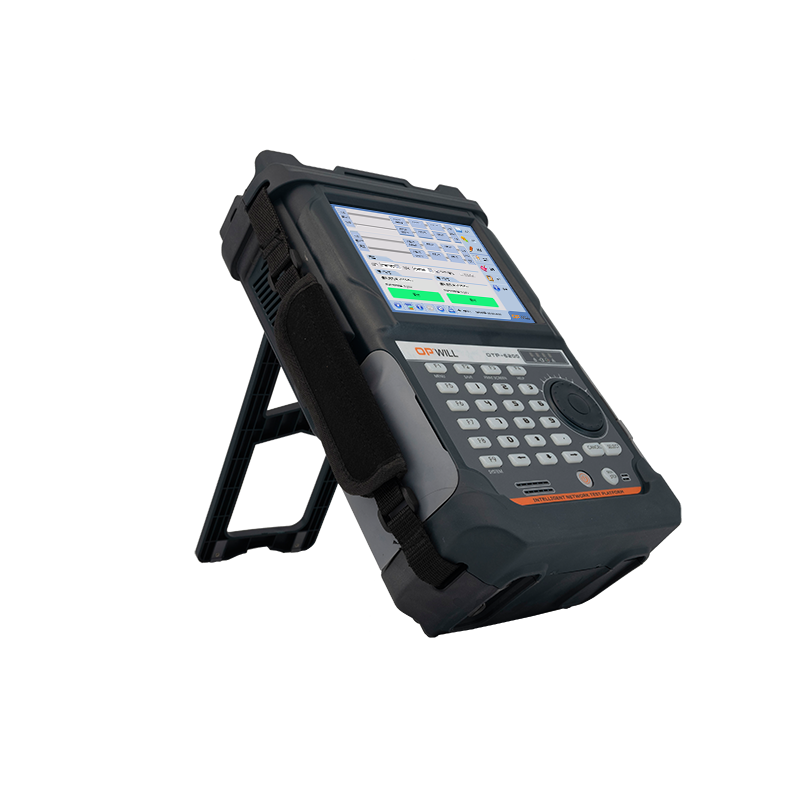

●双端口或四端口OTN,SDH, SONET, PTN, IP RAN和电信级以太网测试功能于一体●提供双端以太网监测和穿通功能●双端口/四端口可独立配置，同时测试
●便携式100G高速测试解决方案●CFP,QSFP+/QSFP28(使用适配器)接口●OTU4和100GE接口测试;OTU3和40GE接口测试●外接时钟接口●200ppm时钟偏移功能●眼图参考时钟输出
- «
- 1
- »
同厂商产品
多速率10M/100M/1G/2.5G/5G/10G以太网，可通过各种方式灵活互连，其中包括T1S、Base-T1或Base-T铜缆以及-SX/-LX光模块• 低噪音，适合近距离台式操作流量和协议性能与fX2大型机测试模块相同，并且可与所有思博伦TestCenter硬件实现完全互操作•100%线速发送58-16383字节数据帧/可低于线速发送33-57字节数据帧•可提供全套思博伦TestCenter协议和测试包•全面支持TSN与OPEN TC8/TC11的TTworkbench一致性与互操作性测试套件包•内置配置向导与自动化测试场景可减少测试的设置与执行时间
多速率10M/100M/1G以太网，可实现各种选项（包括T1S、Base-T1或Base-T铜缆）灵活互连配置灵活（4到8个端口），可以按端口实现预留机箱内和机箱间硬件时钟同步，支持2.5纳秒的发送时戳分辨率通过直接连接、NTP、PTP、GPS与CDMA提供全机箱链接和外部时钟同步超低噪音，适合近距离的台式操作全面思博伦TestCenter所有协议与测试包内置向导与自动化测试场景减少了测试设置及执行时间
•2U高设备提供8个或16个端口， 实现最高密度的高速以太网解决方案•每个端口支持以下密度：- PAM4：1x400G、2x200G、4x100G、8x50G- NRZ：1x200G、2x100G、4x50G、2x40G、8x25G、8x10G•提供单端口升级• 高密度64xQSFP28端口选项 -需要外部附件和授权•支持所有可支持速度和完整分支的以太网（FEC）、自动协商（AN）、链路训练（LT）•提供第2/3层路由/交换协议测试和数据中心测试用例
- «
- 1
- »
A1 16端口400G 2U QSFP-DD测试仪|Spirent/思博伦 (在产)
• 每个模块均支持以下端口密度：
- PAM4：1x400G、2x200G、 4x100G、8x50G以太网。
- NRZ：1x200G、2x100G、 4 x 50G、 2 x 4 0G、 8 x 25 G 、 8x10G以太网（支持NRZ编码可能需要可选的授权）。
• 提供单端口升级。
• 高密度64xQSFP28端口选项 － 需 要外部附件和授权。
• 支持所有可支持速度和完整分支 的以太网（FEC）、自动协商（AN）、链路培训（LT），包括8x50GAN/LT。
• 提供第2/3层路由/交换协议测试和数据中心测试例。
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特性
• 每台2U设备提供16个400G端口，可 实现高密度高速以太网解决方案。
• 每个模块均支持以下端口密度：
- PAM4：1x400G、2x200G、 4x100G、8x50G以太网。
- NRZ：1x200G、2x100G、 4 x 50G、 2 x 4 0G、 8 x 25 G 、 8x10G以太网（支持NRZ编码可能需要可选的授权）。
• 提供单端口升级。
• 高密度64xQSFP28端口选项 － 需 要外部附件和授权。
• 支持所有可支持速度和完整分支 的以太网（FEC）、自动协商（AN）、链路培训（LT），包括8x50GAN/LT。
• 提供第2/3层路由/交换协议测试和数据中心测试例。
优势
• 业界密度领先的QSFP-DD测试设备。
• 单平台PAM4和NRZ解决方案。
• 提供适用于多种服务的大容量测试。
• 通过授权方式提供8至16端口升级。
原生QSFP-DD测试平台
目前，网络带宽需求正在以快速持续增长。网络设备制造商也在开发灵活性极高的新产品，为最新一代高速以太网设备提供支持。与此同时，运营商和超大规模数据中心也开始部署多速率联网基础设施来满足这一不断成长的市场。
面对这些多速率要求，客户都希望获得密度更高的测试设备，以及验证下一代路由器和数据中心结构所需的灵活性。
思博伦A1400G以太网测试模块架构的开发目标就是满足这些具体的需求，其领先的 QSFP-DD测试密度在业界占据着领先地位，比最接近的竞品高出一倍。思博伦的原生QS FP- DD平台是 一 种2U机架式设备，在配置后每个端口可支持（PAM4）400/200/100/50G以太网和（NRZ）200/100/50/40/25/10G以太网编码。
该设备还支持所有速度下的自动协商和链路培训，包括8x50GAN/LT。目前，思博伦正向有意升级现有硬件的客户提供换购优惠，使客户具备支持自动协商、链路培训和NRZ编码的能力。该A1设备支持思博伦的智能端口技术，利用该特性可以对单个端口进行升级，实现最高的价值和灵活性。思博伦还提供一种高密度100G模式选项，可利用单个QSFP-DD支持4xQSFP28，使单个2U平台能够支持最多64个100G以太网端口。
应用
云计算/流服务 －在线速率下验证数千个流的数据层服务质量（QoS），并测试交换机和路由器上复杂的路由、数据中心和接入协议。
数据中心ToR和EoR交换机与结构 －验证超大规模下一代多TB云数据中心结构的转发性能、时延、MAC容量和功能性能力。该平台将实现255个系统的同步授时，且不需要外部的授时设备或专业的布线方式。
TB级路由器 － 利用大规模多协议拓扑结构来测试最新一代的核心路由器。
促进生产力
• Intelligent Results™
• 可由用户定义的健康指标视图能够提供实时健康监视和错误隔 离能力，使工程师可以准确、快速地找出错误，甚至在最复杂 的测试配置中也可轻松应对。可定制的时间系列图表及其叠加的事件，可以提供实时指标与系统事件之间的关联，实现问题 的快速调试并加快开发进程。
• 现代Web用户界面下的高性能数据库包含数十亿的实时结果， 可用于验证测试，查明问题，并且提供可定制的报告。
• 提供更多有紧密关联的结果，以及发现隐秘缺陷所需的更多信 息。由于拥有了更大的覆盖范围和更多的信息，思博伦能够更 快找出答案，而且只需要一次运行测试即可完成其它测试工具 需要多次运行才能达到的效果。
• 所涉及的流会使用实时结果数据开发，对堆积如山的数据进行 实时过滤，并且只显示出真正有意义的结果。
• 利用Command Sequencer（可视编程）和GUI至脚本转换能 力可以实现强大的自动化，使测试运营商能够：
- 构建充满压力的精密自动化测试例，而且无需任何编程经验。
- 将多个独立的测试例组合到单次运行中，节省大量的回归测试时间。
- 在极短的时间里即可开发出一个广泛的自动化测试例目录。
- 只需一条命令行即可将自动化测试例导出，实现可与任何自 动化回归系统集成的精简测试执行过程。
广泛、灵活的报告能力
所有协议上关键变量的实时统计数据。使用思博伦的iTest平 台，您的被测设备结果可以很方便地与思博伦的结果形成关联和对比。
通过思博伦XStream实现的增强性能模式
XStream模式可以提高流量生成和协议规模能力，满足路由和交 换测试需求的未来增长，为您在400G设备中的投资提供进一步的保护。
技术规格
| 产品特性 | 描述 |
| MSA接口 | QSFP-DD |
| 运行模式 | PAM4 ‒ 400/200/100/50G以太网；NRZ ‒ 200/100/50/40/25/10G以太网。 |
| 线路时钟和包时间戳记 | Stratum-3差率振荡器是默认的时间源。发送线路时钟为精确的额定以太网速率 ，出厂时为+/- < 1 PPM。 运行15年后的精度为+/- 4.6 PPM。 • 帧时戳分辨率为2.5纳秒 • 可支持基于GPS和CDMA的外部时间源 • 可支持基于IEEE 1588v2和NTP包的外部时间源 • 可支持基于TIA/EIA-95B的外部时间源 |
| 设备时间同步 | 设备特性： • 思博伦的专利自校准机箱间授时链接采用机箱控制器上的专用端口 • 设备可实现+/- 20纳秒的精确同步 • 可采用菊花链方式将最多255台设备连接成大型高密度测试 • 通过外部GPS或CDMA网络同步 • 使用IEEE 1588或基于NTP包的方法 • 包含TIS/EIA-95B授时输入 |
| 运行温度范围 | 支持从41°至86°F（5°至30°C）环境温度。20%至80%相对湿度。 |
| 交流输入范围 | 180 ‒ 264 伏交流电 |
| 最大功率 | 每个机架最大4500瓦 |
| 产品重量 | 安装单元重量：59磅（26.7千克） 运输重量：73磅（33.12千克） |
| 产品尺寸 | 29.5 x 17.7 x 3.35英寸（长宽高） 74.9 x 45 x 8.5厘米（长宽高） |
| 思博伦TestCenter第2至3层生成器和分析器 | |
| 流数量 | • 统计数/流@400G/200G/100G/50G/40G/25G/10G；Tx=32K、Rx=32K（注：通过思博伦XStream 可实现TX=64K、RX=128K @400G的流数量）。 • 流域可变，从而能够创建出数十亿个流。 • 统计项目/流： 发送计数（帧）、接收计数（帧）、发送帧速率（fps）、接收帧速率（fps）、发送 速率（bps）、接收速率（bps）、接收信号计数（帧）、平均时延（微秒）、最小时延（微 秒）、最大时延（微秒）。 |
| 路径数/原始流块 | 使用列表修改器（List Modifier）时为 255个 (注：通过思博伦XStream 可实现400G下的511个) |
| 帧发送模式 | 基于端口（按端口速率）、基于流（按流速率）、突发、定时、步进传输、手动调度器模式、带独 特种子（seed）的随机帧尺寸。 |
| 最小/最大帧尺寸（带CRC） | 60至16,004 |
| 最小/最大发送速率 | 1包/ 3.43秒至线速率的101% |
| 实时发送流调整 | 在不停止流量发生器和分析器的情况下进行变化速率和帧长度配置，实现真正交互式的因果分析。 |
| 实时分析的单个流 统计数据 | 发送和接收帧计数及速率 • 发送和接收第1层字节计数及速率 • 乱序错误 • FCS错误和速率 • 最小、最大和平均时延（32K个流） • 实时丢帧计数 • 平均序列统计数据 |
| 流控制 | 支持优先级流控制 |
| 实时分析的单个端口 统计数据 | 发送和接收帧计数及速率 • 发送和接收第1层字节计数及速率 • 乱序错误 • PRBS错误 • FCS错误和速率 |
| 发送时戳分辨率 | 2.5纳秒发送时戳分辨率，带机箱内和机箱间同步。 |
| 支持的封装 | • 第2层：Ethernet II、802.1Q、802.1ad、FCoE • 第3/4层：IPv4、IPv6、TDP、UDP |
| 支持的发送特征能力 | 完全兼容思博伦的硬件，包含序列号和高精度时戳。 |
| 捕获缓存尺寸 | 每个端口8 MB |
| 捕获缓存控制 － 当调试 时很难找到硬件或协议问 题时，思博伦TestCenter 特有的报文捕获能力可以 实现最大的效能。 | 内含多个运行模式，其中包括：按协议域过滤、按字节偏差和范围过滤、存储片段或完整帧、存储特征或所有帧、存储带数据层的发送/接收控制层、控制层流量实时模式，以及在结尾时循环或停止缓存。用户定义的模式定义可以在逻辑上组合8个过滤器，总共最多32个字节。这些模式可以应用于启动、过滤或停止报文捕获。除用户模式外，过滤、启动和停止捕获还包含下列预先定义好的事件：FCS、PRBS、IPv4校验和、TCP/UDP/IGMP校验和，以及序列错误过小、过大、巨型和用户定 义的帧尺寸，IPv4、IPv6、TCP、UDP和IGMP包，以及出现的测试特征和测试ID匹配。每个事件都 可以独立设置为忽略、包含或排除。支持UDC（用户定义的计数器）、捕捉字节偏移模式、捕捉模 式匹配。 |
| 时延模式 | 基准测试支持LIFO、LILO、FIFO或FILO时延计算方法。 |
| 每个端口的路由插入表 (RIT)条目 | 用于动态标签或随机IP/MAC地址分配的1M个4字节条目 |
| 每个流的RIT或列表VFD | 每个流8个RIT插入表和每个流6个VFD插入表 |
| 第1层功能 | |
| QSFP-DD互联 | 多速率（400G/200G/100G/50G/40G/25G/10G以太网）下的CR、SR、LR、FR、DR、PSM4。 |
| 介质支持和FEC选项 | 不同速度模式下的支持有所差异 • 400G：400G BASE - SR16、400G BASE - DR4、400G BASE - LR8、400G BASE - FR8、 400GBASE-LR4、4x100GQSFP-DD LR，以及更多的MSA PMD • 200G：200GBASE-SR4、200GBASE-PSM4、200GBASE-LR/FR4、以及更多的MSA PMD • 100G：100GBASE-SR2、100GBASE-LR2、100GBASE-DR2，以及更多的MSA PMD • RS-544 (KP4) FEC所有速度 • 直连电缆（DAC）和主动光缆（AOC）扇出支持 NRZ支持因模块速度模式和授权而有所差异 • 200G：200GBASE-SR8 • 100G：100GBASE-SR4、100GBASE-CR4、100GBASE-LR4，以及更多的MSA PMD • 50G：25/50G Consortium 50GBASE-CR2 • 40G：40GBASE-SR4、40GBASE-CR4、40GBASE-LR4 • 25G：802.3by 25GBASE-CR、25GBASE-CRS、25GBASE-SR • 10G：10GBASE-SR、10G铜线DAC • QSFP28至SFP28扇出电缆选项 • Clause 74 BASE-R FEC、Clause 91 RS-FEC和Clause 108 RS-FEC • 25/50G Consortium 50GBase-R FEC CL74、25/50G Consortium 50GBase RS-FEC CL91 • IEEE 25GBASE CR CL74、CL108、CR-S CL74、SR FEC CL108 • 25/50G Consortium 25GBase-R FEC CL74、25/50G Consortium 25GBase RS-FEC CL91 |
| AN/LT（启用/禁用） | 直连铜线（DAC），所有速度的AN/LT支持，包括8x50G模式。 |
| 第1层调试工具和特性 | CRTx Emphasis设置、Rx Eye视图、FEC计数器、PRBS生成/检查、前端L1综述状态、Xcvr MDIO访 问、PCS监视、PCS 对齐、FEC错误注入、PCS随机错误注入、第1层收发器自动微调命令。 |
| 第4至7层应用和安全性 | |
| 支持的IP版本 | IPv4和IPv6 |
| 封装协议 | 802.1Q和802.1 Q-in-Q |
| 传输协议 | TCP、UDP |
| 数据协议 | HTTP、SIP和FTP、单播/组播RTSP，以及RAW TCP |
| 验证协议 | 802.1x |
| 网络接入协议 | DHCP和PPPoE |
| 网络真实性分片 | 线速度限制、网络时延、丢包和分片。 |
| 视频协议 | RTSP/RTP、组播流、IGMPv2、IGMPv3和MLDv2 |
| 视频编码解码器 | H.263和H.264 |
| 视频质量测量 | MDI测量及探测图像质量的其它统计数据 |
| 语音编码解码器 | G711A、G711U、G.723.1、G726-32、G.728和G729AB |
| 语音协议 | UDP上的SIP |
| 基础包捆绑描述 | |
| A1-400-QD-16-350A | A1 16端口QSFP-DD 200G/100G/50G捆绑包 |
| A1-400-QD-16-400A | A1 16端口QSFP-DD 仅400G |
| A1-400-QD-16-550A | A1 16端口QSFP-DD 400G/100G/50G捆绑包 |
| A1-400-QD-16-700A | A1 16端口QSFP-DD 400G/200G/100G捆绑包 |
| A1-400-QD-16-750A | A1 16端口QSFP-DD 400G/200G/100G/50G捆绑包 |
| A1-400-QD-16-825A | A1 16端口QSFP-DD 400G/200G/100G/50G/40G/25G/10G捆绑包 |
| A1-400-QD-16-T1P | A1 16端口QSFP-DD 400G/200G/100G/50GT1设备 |
| 硬件升级（作为初次购买基础捆绑包后的产品增补提供） | |
| HWO-A1-400-QD-16-100G | 适用于A1-400-QD-16-T1P的100G PAM4硬件速度选项 |
| HWO-A1-400-QD-16-200G | 适用于A1-400-QD-16-T1P的200G PAM4硬件速度选项 |
| HWO-A1-400-QD-16-400G | 适用于A1-400-QD-16-T1P的400G PAM4硬件速度选项 |
| HWO-A1-400-QD-16-50G | 适用于A1-400-QD-16-T1P的50G PAM4硬件速度选项 |
| HWO-A1-400-QD-16-NRZ100G | 适用于A1-400-QD-16-T1P的100G NRZ硬件速度选项 |
| HWO-A1-400-QD-16-NRZ10G | 适用于A1-400-QD-16-T1P的10G NRZ硬件速度选项 |
| HWO-A1-400-QD-16-NRZ200G | 适用于A1-400-QD-16- T1P的200G NRZ硬件速度选项 |
| HWO-A1-400-QD-16-NRZ25G | 适用于A1-400-QD-16- T1P的25G NRZ硬件速度选项 |
| HWO-A1-400-QD-16-NRZ40G | 适用于A1-400-QD-16- T1P的40G NRZ硬件速度选项 |
| HWO-A1-400-QD-16-NRZ50G | 适用于A1-400-QD-16- T1P的50G NRZ硬件速度选项 |
| HWO-A1-400-QD-16-PORT | 思博伦A1-400-QD-16-T1P单端口启用 |
| HWO-A1-QSFP-DD-16-4QSFP28 | 适用于A1-400-QD-16-T1P 400G至4XQSFP28的硬件选项 |
| 软件升级硬件升级（作为初次购买基础捆绑包后的产品增补提供） | |
| HWO-A1-400-QD-16-100G-XS | A1-400-QD-16- T1P上的4X100GXSTREAM增强规模 |
| HWO-A1-400-QD-16-400G-XS | A1-400-QD-16- T1P上的400GXSTREAM增强规模 |
| SWO-A1-400-QD-16-MACSEC | ALPHA-1 16端口400G设备上的MACSEC软件 |
系统要求
基于Windows的工作站，配备10/100/1000 Mbps以太网卡；以及运行图形用户界面所需的鼠标和彩色监视器。
基于Linux或Windows的工作站，用于编制脚本。
基于Mac、Linux或Windows的工作站，用于提供Rest API支持。
* 100G（QSFP28）高密度64x1
