    艾诺仪器 AINUO
    AN235系列 小功率直流电子负载
    5 个型号 · 0.01W至600W · 0.01V至600V电压 · 0.0001A至120A电流
    产品简介
    ■ 精密测量技术，支持电压0.015%+0.03%F.S.、电流0.03%+0.05%F.S.以及功率0.1%+0.1%F.S.的准确度;。
    ■ 内置动态负载拉载模式，动态频率最高25kHz，并具备Vpk+/-测试功能;。
    ■ 内置LED模式，可以模拟LED负载，测试LED电源;。
    核心参数
    • 定功率模式(CP) (当输入电压和电流值≥满…：150W至600W
    • 定电压模式(CV) 量程：150V至600V
    • 定电流模式(CC) 量程：15A至120A
    • 动态测试功能 测试频率：0-25KHz；电流…：测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us
    • 电池测试功能 输入电压：设置最大电压；电流分…：输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H
    • 尺寸 W*H*D（mm）：213*88*401 / 426*88*460…
    功能特性

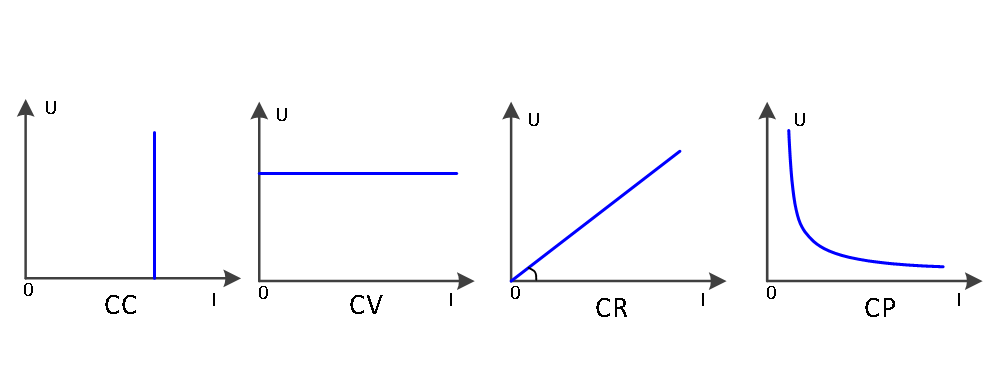

    • AN23500系列负载内置四大基本模式：定电压模式、定电流模式、定电阻模式、定功率模式，可以满足广泛的测试需求

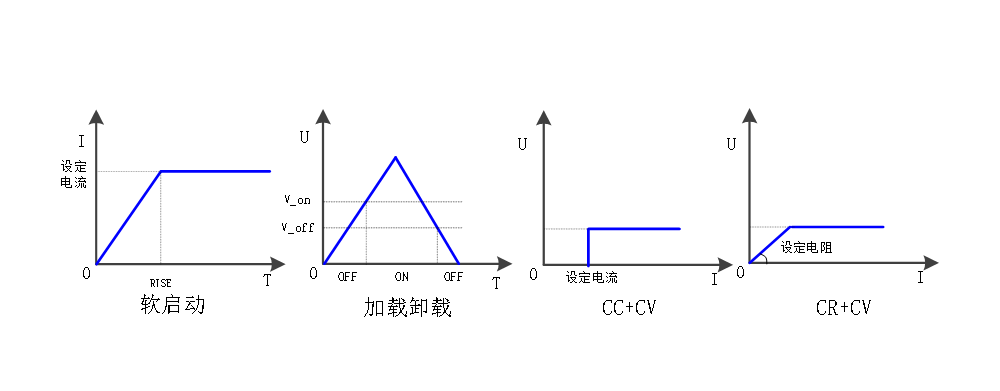

    • AN23500系列负载内置四大复合模式：软启动模式、加载卸载模式、CC+CV模式、CR+CV模式，可以满足广泛的测试需求

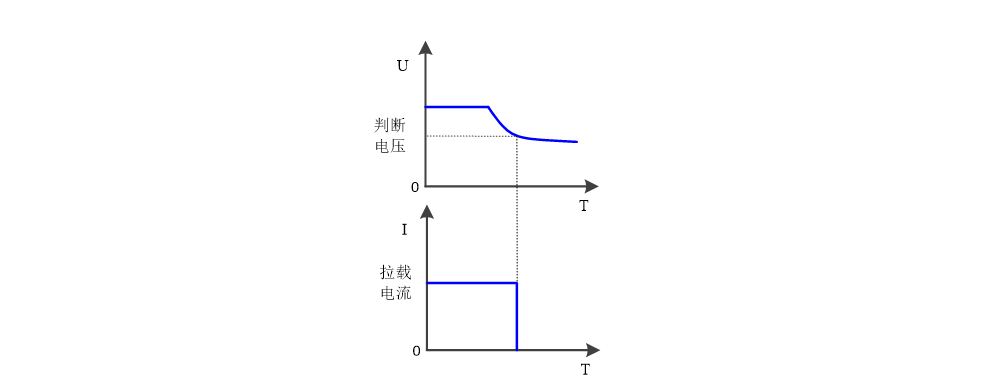

    • BATY模式——电池测试专用模式
    • 针对电池
    AN23500系列负载提供定电池容量测试模式，可以通过CC定电流的方式进行放电。
    具备电压阈值判断，当电池电压降低至电压阈值时负载自动停止拉载，关闭电池的电流输出防止出现电池过放造成被测电池损坏。
    结果显示，负载实时提供放电电量显示，单位为Ah。
    BATY模式也适用于超级电容以及其他类似的放电测试场合
    • 可调负载上升/下降斜率
    • AN23500系列负载
    可根据客户不同需求，设置不同的电流上升/下降速度。
    电流变化速率：2.5A/us；
    时间范围为20us-999999ms，分辨率为20us

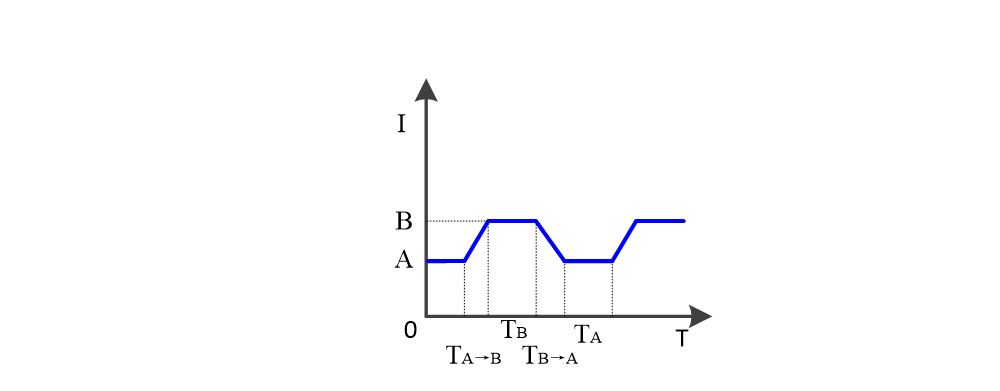

    • CCD模式——快速动态测试
    • AN23500系列负载内置高速动态拉载测试功能
    动态变化可高达25kHz。
    包含连续、脉冲、触发三种工作方式。
    如下图所示，可以设定电流的高低拉载值、拉载时间、上升下时间等。
    在进行动态拉载的同时，负载还提供电压峰峰值的测量，采样频率高达25kHz
    • LIST模式——序列化拉载功能
    • AN23500系列负载内置序列测试功能最多可以编辑8组数据，每组可编辑200步，每步可编辑执行时间，时间范围为0-100s。在电池放电、伺服器、通讯电源混合负载调变等场合，提供不同的拉载电流波形，作为动态电流测试的有效补充办法

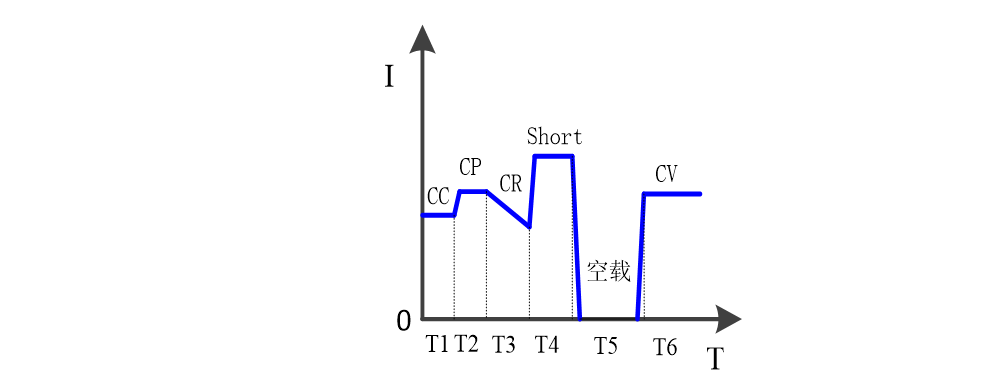

    • Auto模式——自动测试功能
    • AN23500系列负载内置序列测试功能最多可以编辑8组数据，每组可编辑50每步可编辑为空载、定电流、定电压、定功率、定电阻、短路6种工作模式，可以编辑测试比较电流、电压、功率、电阻4种参数类型，可以编辑延时测试时间参数，延时时间为0.2~100s，兼顾测试的快捷性与准确性
    • AN23500系列负载
    在电压、电流测量方面均提供两个档位。
    以AN23514为例，电压有20V/150V两个档位，同时满足低压、高压两种区间的需求；
    电流具有24A/240A，可以针对不同应用场合的电流提供更精准的测量值。
    采用高精度A/D、D/A芯片，部分型号支持电压0.015%+0.03%F.S.、
    电流0.03%+0.05%F.S.以及功率0.1%+0.1%F.S.的准确度
    • AN23500系列负载

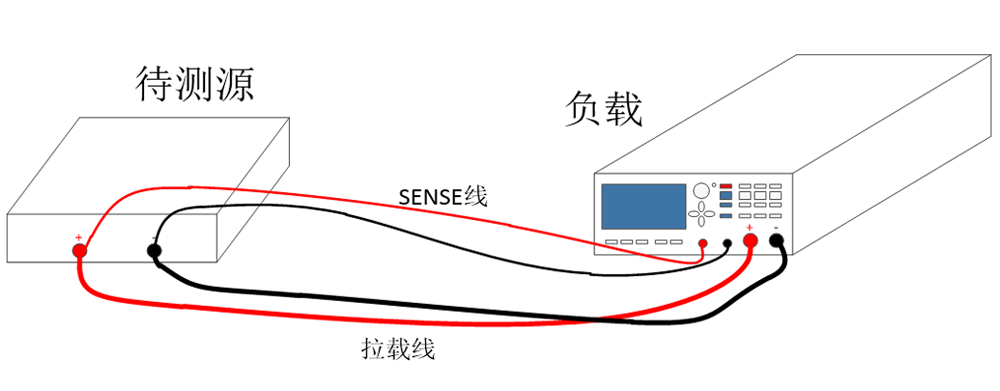

    具有远端测量功能，当负载消耗电流比较大时，负载端子、负载与被测源之间的连接线等产生的压降较大，不能被忽略。
    为保证测量精度，负载增加远端测试功能（SENSE功能）。
    当拉载电流较大或者对电压要求较严格的测试项目，请使用远端测试功能。
    同时，SENSE端子置于操作面板前端，方便接线操作

    AN235 系列配图

    AN235 系列配图

    AN235 系列配图

    AN235 系列配图

    AN235 系列配图

    AN235 系列配图

    AN235 系列配图

    AN235 系列配图

    应用场景
    • 开关电源测试：
    • 服务器电源、通信电源的测试：
    • 适配器、充电器、充电宝测试：
    • 电池放电测试：
    • 汽车电子测试：汽车电子测试，如保险丝、控制盒等
    • 继电器模拟负载测试：
    • 直流电源供应器以及电力电子元器件测试：

    AN235 系列配图

    资源下载
    以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    艾诺仪器 AINUO · onetest 仪器资源库





    艾诺仪器 AINUO
    AN235系列 小功率直流电子负载 详细指标
    5 个型号 · 0.01W至600W · 0.01V至600V电压 · 0.0001A至120A电流
    详细指标
    下表按艾诺仪器官网该系列产品页公布的原始参数表整理，型号与档位均按官网列出的在售型号排列；单位为官网原写法。
    技术规格
    • 型号参数表

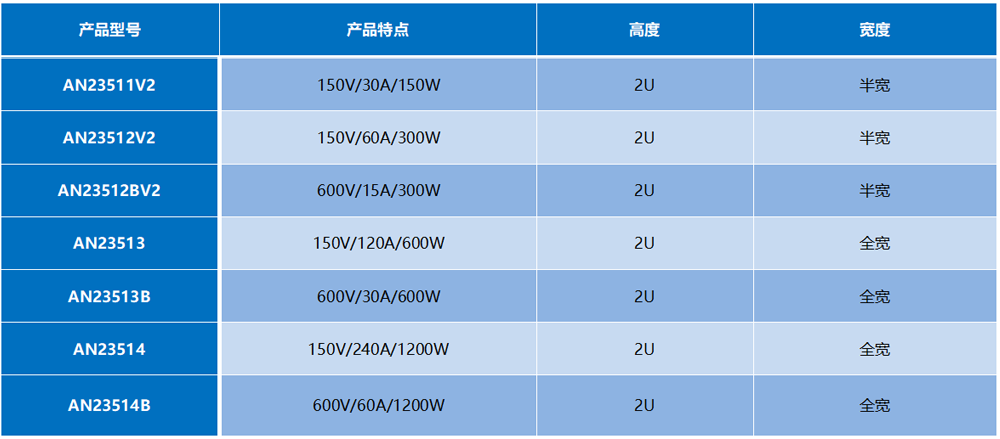

    指标AN23511V2AN23512V2AN23512BV2AN23513AN23513B
    型号 模式AN23511V2AN23512V2AN23512BV2AN23513AN23513B
    定电流模式(CC) · 量程0-3A / 0-30A0-6A / 0-60A0-3A / 0-15A0-12A / 0-120A0-3A / 0-30A
    定电流模式(CC) · 设置分辨力0.1mA / 1mA0.1mA / 1mA0.1mA / 1mA1mA / 10mA0.1mA / 1mA
    定电流模式(CC) · 精度0.03%+0.05%F.S.0.03%+0.05%F.S.0.03%+0.05%F.S.0.05%+0.05%F.S. / 0.1%+0.05%F.S.0.03%+0.05%F.S.
    定电压模式(CV) · 量程0.1-20V / 0.1-150V0.1-20V / 0.1-150V0.1-60V / 0.1-600V0.1-20V / 0.1-150V0.1-60V / 0.1-600V
    定电压模式(CV) · 设置分辨力1mV / 10mV1mV / 10mV1mV / 10mV1mV / 10mV1mV / 10mV
    定电压模式(CV) · 精度0.03%+0.02%F.S.0.03%+0.02%F.S.0.03%+0.02%F.S. / 0.03%+0.05%F.S.0.03%+0.02%F.S.0.03%+0.02%F.S. / 0.03%+0.05%F.S.
    定电阻模式(CR) (当输入电压和电流值≥满量程的10%) · 量程0.03Ω-99.999Ω / 100Ω-999.99Ω / 1000Ω-9999.9Ω0.03Ω-99.999Ω / 100Ω-999.99Ω / 1000Ω-9999.9Ω0.03Ω-99.999Ω / 100Ω-999.99Ω / 1000Ω-9999.9Ω0.03Ω-99.999Ω / 100Ω-999.99Ω / 1000Ω-9999.9Ω0.03Ω-99.999Ω / 100Ω-999.99Ω / 1000Ω-9999.9Ω
    定电阻模式(CR) (当输入电压和电流值≥满量程的10%) · 设置分辨力0.001Ω / 0.01Ω / 0.1Ω0.001Ω / 0.01Ω / 0.1Ω0.001Ω / 0.01Ω / 0.1Ω0.001Ω / 0.01Ω / 0.1Ω0.001Ω / 0.01Ω / 0.1Ω
    定电阻模式(CR) (当输入电压和电流值≥满量程的10%) · 精度Vin/Rset*(0.2%)+0.2%IF.S.Vin/Rset*(0.2%)+0.2%IF.S.Vin/Rset*(0.2%)+0.2%IF.S.Vin/Rset*(0.2%)+0.2%IF.S.Vin/Rset*(0.2%)+0.2%IF.S.
    定功率模式(CP) (当输入电压和电流值≥满量程的10%) · 量程100W/150W100W/300W100W/300W100W/600W100W/600W
    定功率模式(CP) (当输入电压和电流值≥满量程的10%) · 设置分辨力1mW/10mW1mW/10mW1mW/10mW1mW/10mW1mW/10mW
    定功率模式(CP) (当输入电压和电流值≥满量程的10%) · 精度0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.
    电压测量值 · 量程0-20V / 0-150V0-20V / 0-150V0-60V / 0-600V0-20V / 0-150V0-60V / 0-600V
    电压测量值 · 测量分辨力1mV / 10mV1mV / 10mV1mV / 10mV1mV / 10mV1mV / 10mV
    电压测量值 · 精度0.015%+0.03%F.S.0.015%+0.03%F.S.0.015%+0.03%F.S. / 0.015%+0.05%F.S.0.015%+0.03%F.S.0.015%+0.03%F.S. / 0.015%+0.05%F.S.
    电流测量值 · 量程0-3A / 0-30A0-6A / 0-60A0-3A / 0-15A0-12A / 0-120A0-3A / 0-30A
    电流测量值 · 测量分辨力0.01mA / 0.1mA0.01mA / 0.1mA0.01mA / 0.1mA0.1mA / 1mA0.01mA / 0.1mA
    电流测量值 · 精度0.03%+0.05%F.S. / 0.03%+0.08%F.S.0.03%+0.05%F.S. / 0.03%+0.08%F.S.0.03%+0.05%F.S. / 0.03%+0.08%F.S.0.05%+0.05%F.S. / 0.1%+0.08%F.S.0.05%+0.05%F.S. / 0.1%+0.08%F.S.
    功率测量值 (当输入电压和电流值≥满量程的10%) · 量程100W/150W100W/300W100W/300W100W/600W100W/600W
    功率测量值 (当输入电压和电流值≥满量程的10%) · 测量分辨力1mW/10mW1mW/10mW1mW/10mW1mW/10mW1mW/10mW
    功率测量值 (当输入电压和电流值≥满量程的10%) · 精度0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.
    电池测试功能 · 输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H输入电压：设置最大电压；电流分辨率：该档位电流分辨率；时间范围：0-99.999H
    动态测试功能 · 测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us测试频率：0-25KHz；电流变化速率：2.5A/us；时间范围为20us-999999ms，分辨率为20us
    电流软启动时间 · 0-999999ms，时间精度为20us0-999999ms，时间精度为20us0-999999ms，时间精度为20us0-999999ms，时间精度为20us0-999999ms，时间精度为20us0-999999ms，时间精度为20us
    短路功能 · 大于等于该档位量程的1.1倍大于等于该档位量程的1.1倍大于等于该档位量程的1.1倍大于等于该档位量程的1.1倍大于等于该档位量程的1.1倍大于等于该档位量程的1.1倍
    温度 · 工作温度0~40℃0~40℃0~40℃0~40℃0~40℃
    温度 · 贮藏温度-25~70℃-25~70℃-25~70℃-25~70℃-25~70℃
    尺寸 · W*H*D（mm）213*88*401213*88*401213*88*401426*88*460426*88*460
    质量 · Kg6.66.76.612.412
    型号与选件
    • 型号 AN23511V2：
    • 型号 AN23512V2：
    • 型号 AN23512BV2：
    • 型号 AN23513：
    • 型号 AN23513B：
    资源下载
    以上内容与指标取自艾诺仪器（AINUO）官网 AN235系列 产品页（直流电子负载），未标注口径的为厂家公布值。
