艾诺仪器 AINUO
ANPA4000系列 多通道高精度功率分析仪
0.001W至6.6kW · 单相/三相 · 30A电流
产品简介
八通道 同步功率分析。基本精度 0.03% * 示值 + 0.05% * 量程。采样率 2MS/s。
核心参数
• 功率因数范围：±(0.0001 ～ 1.0000)
• 电压额定量程 （直接输入）：15/30/60/100/150/300/600/1000*[V] (峰值因数3) 7.5/15/30/50/75/…
• 电流规格：30A(5A选配)
• 频率测量带宽：DC，0.5Hz ～ 1MHz
• 外形尺寸：426（W）× 175（H）× 462（D）mm
• 整机重量：约20kg
功能特性

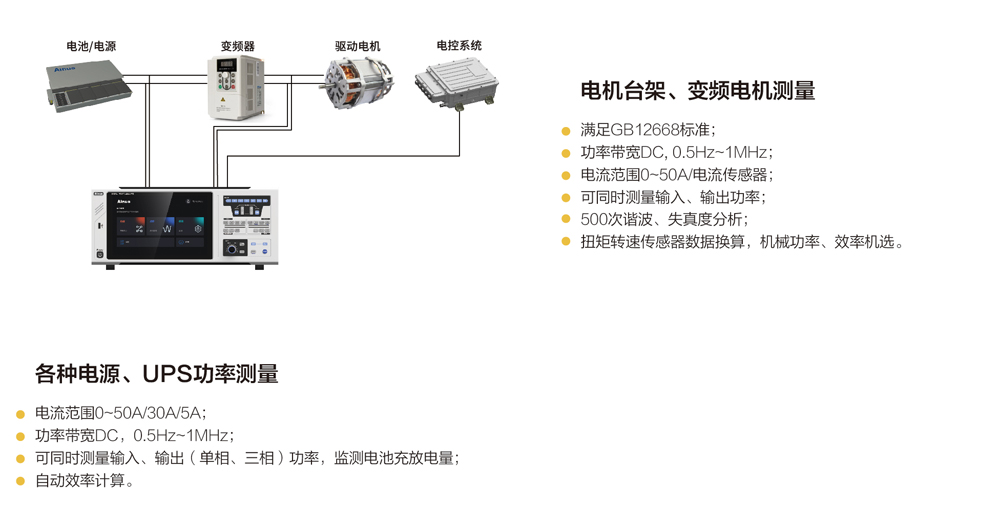

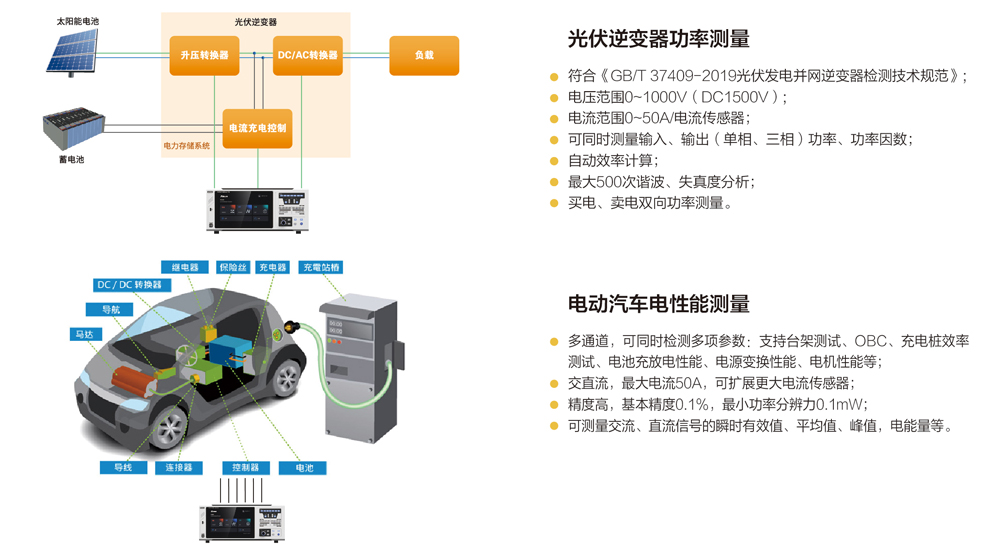

• 多通道：1～8通道同步测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(空调、逆变器、变频器、电机)测量需求
• 高精度：使用高速FPGA+ARM处理器双核处理，16位高速高精度AD转换器，基本精度可达0.05%，最快10ms显示数据更新周期
• 宽频带：交流、直流信号两用，功率测量带宽 DC、0.5Hz~1MHz，可满足各种标准和非标准正弦波形负载功率测量
• 多规格：单通道可测量电流30A(可选配5A等规格，且支持混合搭配)，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求
• 电机测量：最多可选配两个电机测量通道，支持脉冲/模拟型扭矩、转速传感器，可计算转速、扭矩、同步速度、滑差、Pm、EaMU、EaMI
• 多路谐波分析：八通道可同时进行谐波分析，最高500次谐波测量，失真度分析，可直观显示各次谐波含量和总含量
• 多路频率测量：八通道可同时进行频率测量
• 线路滤波：采用500Hz、5.5kHz、50kHz的低通模拟滤波器和100Hz步进数字滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰
• 传感器：变比功能，支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器
• 效率计算：可同时测量设备的输入、输出能耗，并计算出其效率
• 电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量
资源下载
以上内容与指标均取自艾诺仪器（AINUO）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾诺仪器 AINUO · onetest 仪器资源库
艾诺仪器 AINUO
ANPA4000系列 多通道高精度功率分析仪 详细指标
0.001W至6.6kW · 单相/三相 · 30A电流
详细指标
下表按艾诺仪器官网该系列产品页公布的原始参数表整理，型号与档位均按官网列出的在售型号排列；单位为官网原写法。
技术规格
• 指标
| 指标 | ANPA4000 |
| 电流规格 | 30A(5A选配) |
| 接线方式 | 1P3W (单相 3 线)、3P3W (三相 3 线，2 电压 2 电流)、3V3A (三相 3 线，3 电压 3 电流)、3P4W (三相 4 线) |
| 各相输入阻抗 | 电压：约10MΩ 电流直接输入：30A：约10mΩ 5A：约100mΩ 电流传感器输入：约1MΩ |
| 采样率 | 2MS/s |
| 满量程峰值因数 | 3或6 |
| 电压额定量程 （直接输入） | 15/30/60/100/150/300/600/1000*[V] (峰值因数3) 7.5/15/30/50/75/150/300/500*[V] (峰值因数6) *1000V满量程峰值因数为1.5 |
| 电流额定量程 （直接输入） | 30A:1/2/5/10/20/30*[A](峰值因数3) 5A:100m/200m/500m/1/2/5*[A](峰值因数3) 30A:500m/1/2.5/5/10/15*[A](峰值因数6) 5A:50m/100m/250m/500m/1/2.5*[A](峰值因数6) |
| 电流额定量程 （传感器输入） | 200m/500m/1/2/5/10[V] (峰值因数3) 100m/250m/500m/1/2.5/5[V] (峰值因数6) |
| 电压/电流 精度范围 | (1%～110%) * 量程 |
| 功率因数范围 | ±(0.0001 ～ 1.0000) |
| 电压测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤50kHz 50kHz＜f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz / ±(0.05% * 示值 + 0.05% * 量程) ±(0.03% * 示值 + 0.05% * 量程) ±(0.03% * 示值 + 0.05% * 量程) ±(0.1% * 示值 + 0.1% * 量程) ±(0.3% * 示值 + 0.1% * 量程) ±(0.6% * 示值 + 0.2% * 量程) ±[ (0.006*f)% * 示值 + 0.5% * 量程 ] ±[ (0.022*f-8)% * 示值 + 1% * 量程 ] |
| 电流测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤50kHz 50kHz＜f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz / ±(0.05% * 示值 + 0.05% * 量程) ±[(0.03% * 示值 + 0.05% * 量程) + (2µA*) ] ±[(0.03% * 示值 + 0.05% * 量程) + (2µA*) ] ±(0.1% * 示值 + 0.1% * 量程) ±(0.3% * 示值 + 0.1% * 量程) ±(0.6% * 示值 + 0.2% * 量程) ±[ (0.006×f)% * 示值 + 0.5% * 量程 ] ±[ (0.022×f-8)% * 示值 + 1% * 量程 ] |
| 有功功率测量精度 | DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤50kHz 50kHz＜f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz / ±(0.05% * 示值 + 0.05% * 量程) ±(0.08% * 示值 + 0.1% * 量程) ±(0.05% * 示值 + 0.05% * 量程) ±(0.2% * 示值 + 0.1% * 量程) ±(0.3% * 示值 + 0.2% * 量程) ±(0.7% * 示值 + 0.3% * 量程) 不指定精度 不指定精度 |
| 有功功率测量范围 | 0.02W~6.6kW/相 @220V，PF=0.01~1(30A板卡) |
| 有功功率最高分辨力 | 30A: 1mW 5A:0.1mW |
| 频率测量带宽 | DC，0.5Hz ～ 1MHz |
| 频率测量精度 | ±0.06% * 示值 |
| 谐波测量 | 10Hz ～ 2.6kHz，1~500次谐波含量，总失真度 |
| 电能测量范围 | 0～99999MWh (分辨率：1mWh/0.01mAh) |
| 电能测量精度 | ±0.2% * 示值 |
| 电能计时 | 9999时59分59秒 |
| 滤波器功能 | 电压/电流模拟线路滤波及数字线路滤波；频率滤波 |
| 电压、电流变比范围 | 1.00 ～ 50000.00 |
| 外部输入变比 | 0.10 ~ 100.00 |
| 数据更新周期 | 10m/20m/50m/100m/200m/500m/1/2/5/10[s] |
| 控制接口 | 测试周期同步接口（兼容触发锁定功能），标配：RS-232，LAN；选配：RS-485 |
| 通讯协议 | MODBUSTCP MODBUSSCPI |

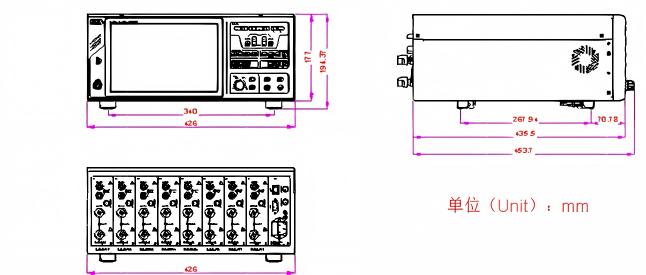

| 外形尺寸 | 426（W）× 175（H）× 462（D）mm |
| 开口尺寸 | 426（W）× 175（H） |
| 底脚高度 | 17.5mm |
| 整机重量 | 约20kg |
| 整机功耗 | 66W |
型号与选件
• 型号 ANPA4000：
资源下载
以上内容与指标取自艾诺仪器（AINUO）官网 ANPA4000系列 产品页（新能源功率分析仪），未标注口径的为厂家公布值。
