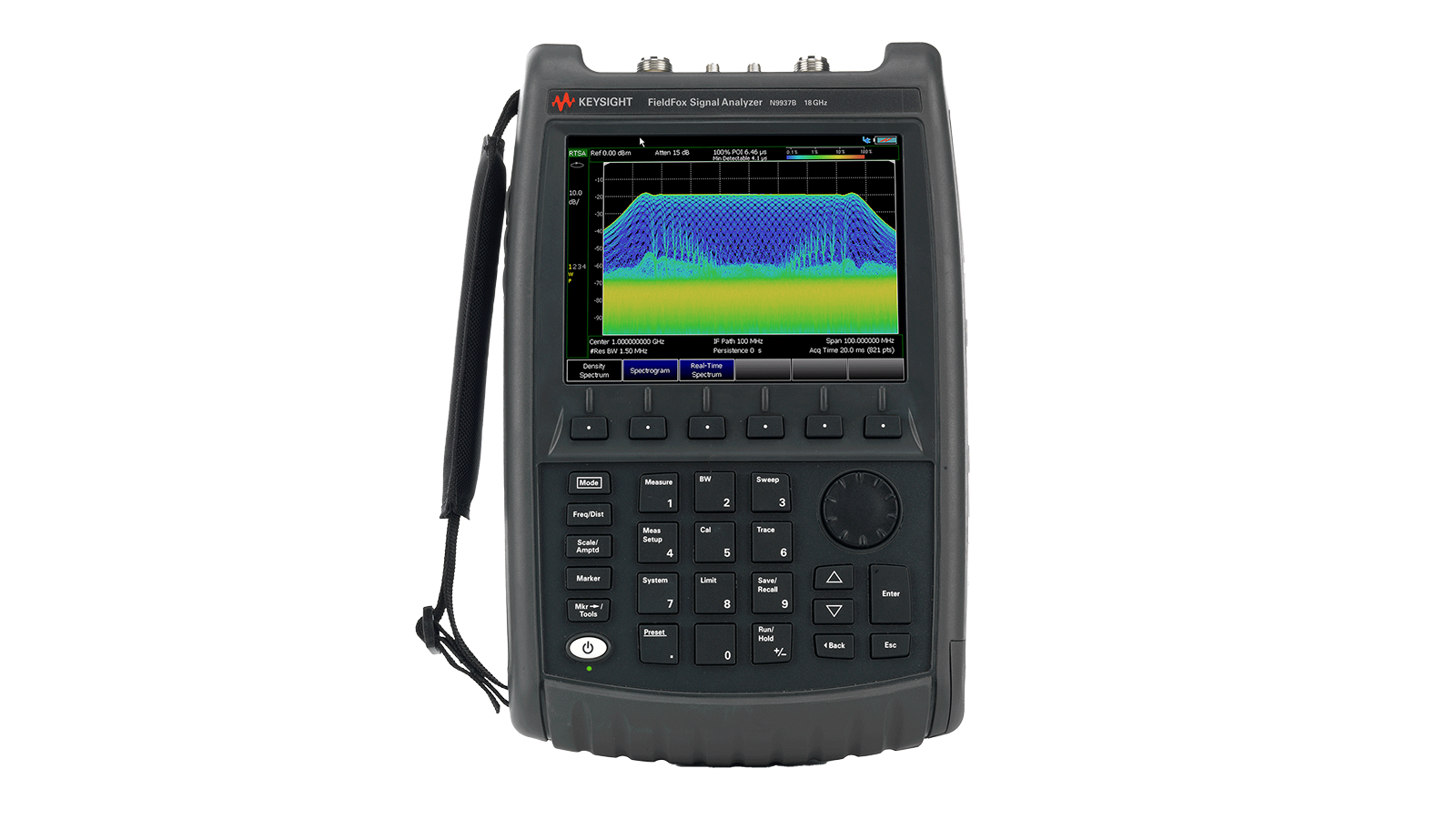

FieldFox N9937B系列9kHz至18GHz手持式微波频谱分析仪 100MHz实时带宽|是德/KEYSIGHT (在产)

为什么选择 FieldFox？

• 它是适用于 5G 外场部署和测试的理想工具，拥有 100 MHz 实时带宽和空中（OTA）测量功能

 • 它支持相控阵天线，使 5G、卫星通信和雷达应用中的操作人员能够进行真正的射频覆盖范围测量和波束赋形验证

• 宽带捕获和记录完全校正的 IQ 数据，这一功能使外场信号监测工作显著简化

 • 通过频谱分析、完整的 2 端口 VNA、功率计、脉冲和噪声系数等测量，以及测量结果与实验室台式仪器的关联，您可以更高效地诊断雷达和电子战系统  • 手持式分析仪专为在最恶劣的环境中工作而设计，耐用性值得信赖

FieldFox 为测试测量行业带来的创新

业内精度最高的手持式 RTSA

100 MHz 实时带宽，5.52 us POI

电缆和天线分析仪

通过单次扫描进行 DTF 和 TDR 测量

矢量网络分析仪

动态范围高达 115 dB

频谱分析仪

± 0.3 dB 绝对幅度精度

主要技术指标

下载技术资料

频率范围：

N9933B：9 kHz 至 4 GHz

N9934B：9 kHz 至 6.5 GHz

N9935B：9 kHz 至 9 GHz

N9936B：9 kHz 至 14 GHz

N9937B ：9 kHz 至 18 GHz

N9938B ：9 kHz 至 26.5 GHz

相位噪声：-111dBc@1GHz@10kHz

实时频谱分析仪：100MHz带宽

网络分析仪

功率测量

电缆和天线分析仪

 • 故障点距离（DTF）和回波损耗/VSWR

• 1 端口电缆损耗、2 端口插入损耗和时域反射计（TDR）

• 单次扫描 DTF 和 TDR 可以确定故障点的位置和中断性质，例如短路、开路或进水

频谱分析仪

• 借助 InstAlign1，可以实现高达 ± 0.3 dB 的卓越幅度精度 ― 无需预热

 • 跟踪发生器、独立信号源和前置放大器均覆盖整个频率范围

• 信道功率（CHP）、占用带宽（OBW）、干扰分析、模拟解调

 矢量网络分析仪

• 能够测量全部四个 S 参数、幅度和相位

• 高达 117 dB 系统动态范围

• 时域分析、混合模式反射 S 参数

 • CalReady、QuickCal、全 2 端口校准、TRL、 波导校准、电子校准支持以及引导式校准向导

实时频谱分析仪（RTSA）

• 利用最大 100 MHz 实时带宽和全幅度精度，能够以 100% POI 捕获最短 5.52 µs 的信号

• 显示最短 47 ns 的小信号，不受幅度精度的影响

• 使用频谱密度视图检测大功率发射机中出现的低电平信号

内置功率计

• 在已界定的带宽范围内进行功率测量，无需外部传感器

 • 便于查看的模拟和数字显示

• 使用 InstAlign 时可达到 ± 0.3 dB 的精度1 使用 USB 功率传感器进行功率测量

• 在连续波频率上执行精确的绝对功率测量

• 扫频功率测量 • 频偏功能，可用于转换器测试 使用 USB 峰值功率传感器进行脉冲测量

• 峰值功率、平均功率和峰均功率比测量

 • 脉冲包络表征 • 用于雷达脉冲分析的便携式解决方案 矢量电压表

• 电缆整理、相移和电长度测量

• A/B 和 B/A 比率测量

• 功能与 HP 8508A VVM 类似 扩展范围传输分析（ERTA）

 • 对测试端口间的长距离原位电缆执行标量插入损耗测量

• InstAlign 可执行精确的微波测量，无需预热

• 使用 ERTA 的频偏功能进行转换器测试

信道扫描仪

• 测量多达 20 个信道的信道功率

 • 每个信道的频率和带宽设置均可自定义

• 带有地理标记的数据记录功能 噪声系数（NF）

• 便于携带，可以对放大器和上、下变频器以及转换器进行 Y 因子噪声系数测量

• 自动积分模式可以优化增益，避免为了实现抖动目标而花费大量时间进行压缩和测量

• 用户可定义的损耗补偿可以对被测器件前后的损耗（dB）进行补偿

• 内置不确定度计算器在迹线数据上显示重叠的竖条，表示通过计算得出的测量不确定度

• 支持 Keysight 346A/B/C/K40/K01 等型号的噪声源和 U7227A/C/F 或 U7228A/C/F 等型号的外部前置放大器

I/Q 分析仪（IQA）

•提供分析带宽高达 100 MHz 的频域和时域测量

• I/Q 捕获参数包括捕获时间、采样率、采样周期和捕获采样数

• 您可以根据需要量身定制显示窗口，最多可以同时显示 4 个测量视图，包括多个测量域

• 通过多种特性（例如在捕获前进行幅度和中频校准等）进一步增强性能

• I/Q 捕获数据文件类型包括：CSV、文本（TXT）、SDF （与 89600 VSA 软件兼容）、MATLAB （MAT）

• 要求使用频谱分析仪选件（ N9912A 不支持）

89600 VSA 软件连接

• 基于 Windows 的软件 ，适用于信号解调和矢量信号分析

• 已连接的 VSA 软件可在外部 PC 或平板电脑上运行

• 发射信号质量验证

• 分析带宽：100 MHz

• 频谱图、IQ 星座图、误差矢量幅度（EVM）、时域波形和频率误差显示视图

• 记录信号的 IQ 数据以进行离线处理或回放

• Keysight 89601B，需要在 FieldFox 上采用频谱分析仪模式 空中（OTA）1

• 为基站下行链路多径和多小区环境提供便携式空中（OTA）LTE FDD 和 5GTF 测量

• 对下行链路的主要和次要同步信号（PSS 和 SSS）进行调制分析

• 提供关键性能指标（KPI）的扫描结果，包括小区 ID、RSRP、RSRQ、RSSI、PSS、SSS、SINR 和频率误差

• 可配置显示界面，可提供多达四个窗口，包括表格、柱形图、幅度频谱和条形图数据格式

• 支持记录、调用和回放包含地理位置信息的数据，以进行后期分析（CSV 或 KML 文件格式）  相控阵天线支持1

• 通过从基站测量各方位角和俯仰角上的信号功率电平，了解 gNB 波束特征

• 利用综合的射频探头和相控阵天线解决方案捕获 gNB 辐射的能量，降低测量复杂度

• 校准过的毫米波相控阵天线可仿真 5G 用户设备（UE）的天线性能

• 相控阵性能验证可显示视轴、兼容北斗的极化天线方向图和热图（方位角与俯仰角）

• 电池供电，无风扇或通风口，设计达到 IP53 防护等级，可以在任何条件下测试 5G gNB

FieldFox 射频分析仪软件

提供超过 25 款应用软件，可使用许可证密钥激活。

频谱分析

• 实时频谱分析仪（RTSA）

• 模拟解调

• 干扰侦测

• IQ 分析仪

电缆和天线测试（CAT）

• 矢量网络分析（VNA）

• 2 端口 S 参数

• TDR 电缆测量

5G / LTE 外场测试

• EMF 测量

• 空中接口（OTA）测试

• 信道扫描仪

• 宽带分析

功率测量

• USB 功率传感器测量

• 内置功率计

• 脉冲测量

• 峰值功率传感器

实用工具

• 远程控制

• GPS 接收机

• 室内/室外地图测绘

• 直流偏置可变电压源

FieldFox 分析仪软件和系统特性

通过 iPad 和 iPhone 实现远程控制

工程师和技术人员现在可以使用他们的 iOS 设备（例如 iPhone、iPad 或 iPod Touch）远程监控 FieldFox。 FieldFox 上的 Remote Viewer iOS 应用软件可以仿真仪器的前面板，您只需在 iOS 设备上按下任意 FieldFox 键，即可远程控制仪器。 您还可以通过该应用软件即时查阅技术资料等技术性文档。

FieldFox Data Link 软件使您可以更方便快捷地生成报告和文档

FieldFox 装有免费的 Data Link 软件，它可以提供数据传输、数据定义和报告生成等功能。 您可以把游标和极限线添加到迹线上，以及使用 Data Link 加载电缆文件和天线因子。

通过 LAN 和 FieldFox 编程实现远程控制

您可以通过 LAN 和 USB 接口使用 SCPI 命令控制所有 FieldFox 型号。

内置直流偏置变压电源

FieldFox 内置有直流偏置变压电源。 这个直流偏置电源能够为被测放大器提供直流电，并根据您的需要对塔顶放大器（TMA）进行偏置，使您可以扫描从 TMA 到天线的整个范围（偏置 T 型接头需单独购买）。

内置 GNSS/GPS

内置 GNSS/GPS 接收机为测量提供地理位置标签。 分析仪可以显示时间、经度、纬度和海拔高度等地理数据，并将它们保存到数据文件中。 除了位置信息之外，GPS 还提供外部参考，用于提高 FieldFox 的频率准确度。

支持 USB 键盘和鼠标

FieldFox 支持 USB 键盘和鼠标，使您在外场也可以方便地输入文本，例如文件名称。
