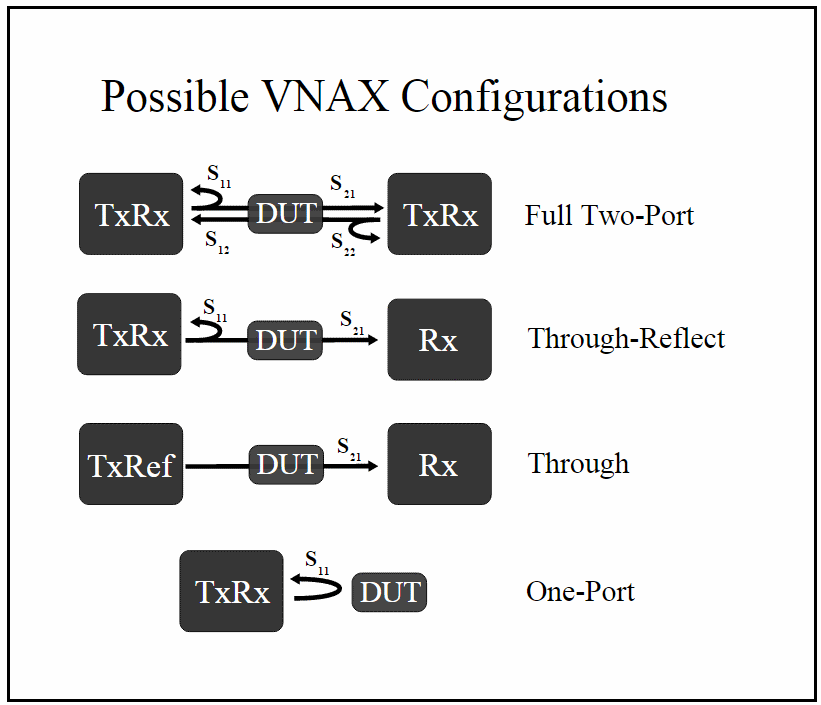

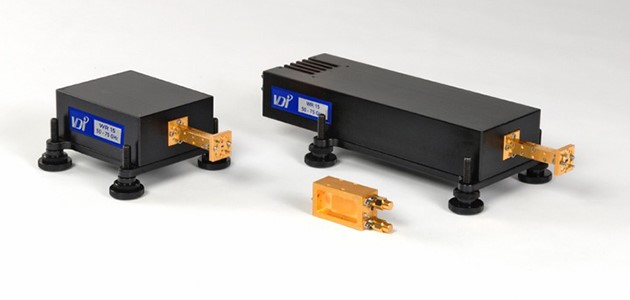

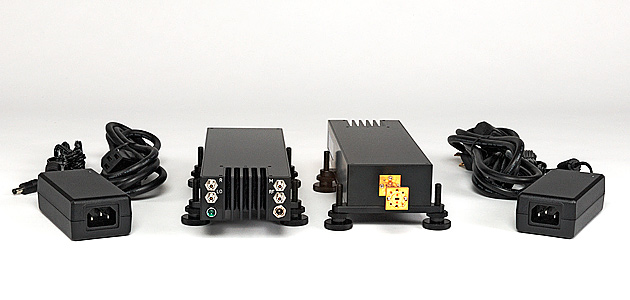

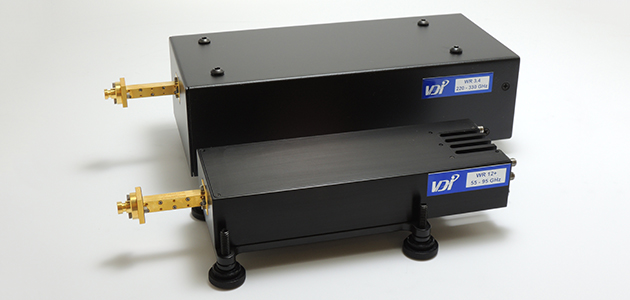

VDI 的 VNA 扩展器可将高性能网络分析仪频率扩展到太赫兹范围。 型号涵盖 26 GHz 至 1,100GHz，其他频段正在开发中。除了我们完整的收发器 （TxRx） 模块外，VDI 还提供传输参考 （TxRef） 模块和仅接收 （Rx） 模块，可为特定应用提供优化的性能。这些模块结合了高测试端口功率和出色的动态范围，可提供行业领先的性能。它们与大多数网络分析仪兼容，并且可以集成到探针台和天线暗室中。与我们的 PM5 功率计一起使用时，还支持功率均衡和扫描。
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
3643K/43NA/43N/43P/43QA/43Q/43SA/43R/43S/43TA/49B/43U/43V实现5mm、3mm、2mm、1mm频段，覆盖40GHz至1100GHz可适配国内及国外主流厂商网络分析仪主机
频段覆盖50GHz至1100GHz显示平均噪声电平低至-150dBm/Hz；最大外形尺寸：120mm×85mm×240mm；采用智能USB接口与主机互联，实现自动识别扩频模块、自动配置频段和变频损耗信息等功能。
频率范围：90至170GHz测试端口输出功率（无衰减）：+5 dBm（典型值）测试端口输入功率（损坏）：+20 dBm（最大值）输出功率控制范围（对于带有衰减器的配置）：30 dB（典型值）动态范围：100 dB，120 dB（典型值）连接器类型：波导 WR06
同厂商产品
- 全波导频段覆盖- 高测试端口功率- 不需要的谐波含量优于 -20dBc（典型值） - TTL 控制的开/关调制高达 ~kHz- 电压控制射频功率控制- 5“ x 3.5” x 1.5“ 外壳适合独立操作或安装在光学平台和探针台上- 包括 9V 直流电源
完整的波导频段覆盖低转换损耗和噪声系数高达 40 GHz 的宽带 IF，用于块下变频。6“ x 3.5” x 1.5“ 外壳，适合独立操作或安装在光学平台和探头上包括 9V 直流电源
VDI VNAX矢量网络分析仪扩展器覆盖26GHz至1100GHz|VDI (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
描述
VDI 的 VNA 扩展器可将高性能网络分析仪频率扩展到太赫兹范围。 型号涵盖 26 GHz 至 1,100GHz，其他频段正在开发中。除了我们完整的收发器 （TxRx） 模块外，VDI 还提供传输参考 （TxRef） 模块和仅接收 （Rx） 模块，可为特定应用提供优化的性能。这些模块结合了高测试端口功率和出色的动态范围，可提供行业领先的性能。它们与大多数网络分析仪兼容，并且可以集成到探针台和天线暗室中。与我们的 PM5 功率计一起使用时，还支持功率均衡和扫描。
选项
- 增加测试端口功率（针对选定频段）
- 千分尺驱动的可变衰减器 （~0-30dB）
- 配置 1.2m 至 5m 电缆（标准配置为 1.2m，5m 选项）
- 波导校准套件
- 用于高损耗环境的扩展动态范围模块
一般规格 | |||
| 描述 | 规范 | 连接器 | |
| RF 输入 | 典型 / 损坏，-20 选项 （默认） | 10 dBm ± 3 dB / 16 dBm <20 GHz | 2.9 毫米（阴头） |
| 典型 / 损坏，-20 选项（默认） 带 -5m 选项 | 2 dBm ± 3 dB / 8 dBm <20 GHz | 2.9 毫米（阴头） | |
| 典型 / 损坏，-40 选项 | 0 dBm ± 3 dB / 6 dBm <45 GHz | 2.9 毫米（阴头） | |
| LO 输入 | 典型 / 损坏 （默认） | 10 dBm ± 3 dB / 16 dBm <20 GHz | 2.9 毫米（阴头） |
| 典型值/损坏，-5M 选项 | 2 dBm ± 3 dB / 8 dBm <20 GHz | 2.9 毫米（阴头） | |
| IF 输出 （基准和测量） | 最大，直接连接 （279 MHz） | -9 分贝 | 2.9 毫米（阴头） |
| 最大，控制器 （7.6 MHz） | -21 分贝 | 2.9 毫米（阴头） | |
| 测试端口 | VDI 精密法兰 | 参见法兰图 | UG-387/UM 系列 |
| 电源 | 交流输入 | 100-240VAC，<3.5A，50-60 赫兹 | 美国或欧盟 |
| 直流输出 | 9V / 4A | 2.1 毫米内径 x 5.5 毫米外径 x 9.5 毫米（孔式） | |
| 工作温度 | 典型 / 推荐 | 25°C / 20-30°C | - |
| 典型外壳尺寸 | TxRx & TxRef模块（英寸） WR28 至 WR19 | 约9.5 x 3.0 x 1.5 | - |
| TxRx & TxRef模块（英寸） WR15 至 WR2.2 | 约8.5 x 3.0 x 1.5 | - | |
| TxRx & TxRef模块（英寸） WR28 至 WR19，-atten 选项 | 联系 VDI | - | |
| TxRx & TxRef模块（英寸） WR28 至 WR19，-atten 选项 | 约8.5 x 3.0 x 1.5 | - | |
| Rx 模块 （in.） [新，序列号：VNAX 2400 及更高版本] | 4.75 x 3.0 x 1.5 | - | |
| Rx 模块 （in.） [旧，序列号：VNAX 2399 及更低版本] | 约3.75 x 3.0 x 1.5 | ||
| 典型重量 | TxRx & TxRef模块（磅） | 4 | - |
| Rx 模块 （lbs.） | 2 | - | |
一般规格 | |||
| 描述 | 规范 | 连接器 | |
| RF 输入 | 标准频率输入（典型/损坏） | 10 dBm ± 3 dB / 16 dBm <20 GHz | 2.9 毫米（阴头） |
| 标准频率输入（典型/损坏） 带 -5m 选项 | 2 dBm ± 3 dB / 8 dBm <20 GHz | 2.9 毫米（阴头） | |
| 高频输入（典型值/损坏） | 0 dBm ± 3 dB / 6 dBm <45 GHz | 2.9 毫米（阴头） | |
| LO 输入 | 典型 / 损坏 （默认） | 10 dBm ± 3 dB / 16 dBm <20 GHz | 2.9 毫米（阴头） |
| 典型值/损坏，-5M 选项 | 2 dBm ± 3 dB / 8 dBm <20 GHz | 2.9 毫米（阴头） | |
| IF 输出 （基准和测量） | 最大，直接连接 （279 MHz） | -9 分贝 | 2.9 毫米（阴头） |
| 最大，控制器 （7.6 MHz） | -21 分贝 | 2.9 毫米（阴头） | |
| 测试端口 | VDI 精密法兰 | 参见法兰图 | UG-387/UM 系列 |
| 电源 | 交流输入 | 100-240VAC，<3.5A，50-60 赫兹 | 美国或欧盟 |
| 直流输出 | 请参阅 VDI-175 数据表 | ||
| 工作温度 | 典型 / 推荐 | 25°C / 20-30°C | - |
| 典型外壳尺寸 | TxRx & TxRef模块（英寸） | 11 x 5 x 3 | - |
| Rx 模块 （in.） | 8 x 5 x 3 | - | |
| 典型重量 | TxRx & TxRef模块（磅） | 9 | - |
| Rx 模块 （lbs.） | 4 | - | |
1、VNAX
矢量网络分析仪 （VNA） 扩展器 - 规格摘要 | |||||||||
| 波导带 | 频率覆盖范围 （GHz） | 动态范围 （BW=10Hz，dB） | 测试端口功率 （dBm，典型值） | 稳定性（典型值） | 测试端口输入限制（估计值、dBm、损坏） TxRx、TxRef† | 方向性 （dB， typical） | |||
| 标准 | 扩展‡ | 典型 | 最低 | 幅度 （±dB） | 相位 （±度） | ||||
| WR28型 | 26-40 | - | 120 | 110 | 13 | 0.15 | 2 | 33 | 30 |
| WR19 系列 | 40-60 | - | 120 | 105 | 17 | 0.15 | 2 | 31 | 30 |
| WR15 系列 | 50-75 | 47-77 | 120 | 110 | 18 | 0.10 | 1.5 | 30 | 30 |
| WR15 SE 选件 | 50-75 | 47-77 | 120 | 110 | 13 | 0.10 | 1.5 | 30 | 30 |
| WR12 系列 | 60-90 | 55-95 | 120 | 110 | 18 | 0.10 | 1.5 | 30 | 30 |
| WR12 SE 选项 | 60-90 | 55-90 | 120 | 110 | 13 | 0.10 | 1.5 | 30 | 30 |
| WR10 系列 | 75-110 | 67-115 | 120 | 110 | 18 | 0.10 | 1.5 | 30 | 30 |
| WR10 SE 选件 | 75-110 | 67-110 | 120 | 110 | -1 | 0.10 | 1.5 | 20 | 30 |
| WR8.0 系列 | 90-140 | - | 120 | 110 | 16 | 0.15 | 2 | 30 | 30 |
| WR6.5 系列 | 110-170 | - | 120 | 110 | 13 | 0.25 | 4 | 30 | 30 |
| WR5.1 系列 | 140-220 | - | 120 | 110 | 6 | 0.25 | 4 | 30 | 30 |
| WR5.1 （EB 选件） | 140-220 | 130-220 | 120 | 110 | 6 | 0.25 | 4 | 30 | 30 |
| WR4.3 | 170-260 | - | 115 | 110 | 4 | 0.3 | 4 | 28 | 30 |
| WR3.4 | 220-330 | - | 115 | 105 | 1 | 0.3 | 6 | 26 | 30 |
| WM-710 （WR2.8） 铜枪 | 260-400 | - | 110 | 100 | -1 | 0.5 | 6 | 23 | 30 |
| WM-570 （WR2.2） | 330-500 | 325-500 | 110 | 100 | -3 | 0.5 | 6 | 10 | 30 |
| WM-380 （WR1.5） 迷你 型 | 500-750 | - | 110* | 95* | -12 | 0.4 | 4 | 7 | 30 |
| WM-250 （WR1.0） 迷你型 | 750-1100 | - | 95 * | 75 * | -23 | 0.5 | 6 | -3 | 30 |
| WM-164 （WR0.65*）（铜） | 1100-1500 | - | 60 * | 40 * | -45 | 1 | 20 | -3 | 30 |
*动态范围规格假定使用低相位源，例如
带有 DDS 合成器的现代 Keysight PNA/PNA-X 分析仪中使用的源。虽然兼容，但其他 VNA 可能会降低动态范围。
*WM164 （WR0.65） 性能是为 TxRx-Rx 配置指定的。据估计，TxRx-TxRx 配置的性能会使动态范围下降
~15 dB，并且可能还需要使用毫米波控制器。
†测试端口输入功率超过 TxRx 或 TxRef 模块的峰值测试端口功率将压缩模块。
一般说明：
扩展模块与所有现代 VNA 兼容。请咨询 VDI，讨论可为您的应用程序带来最佳性能的 VNA 和模块配置。
技术说明：
1. 测试端口功率为典型值，在频带边缘可能会降低功率。
2. 系统预热后，在稳定环境中使用理想的电缆，稳定性为 1 小时。
3. 规格假设使用两个 TxRx 头进行直通测量。
4. 技术指标是在 Keysight PNA/PNAX 上测量的，前面板连接温度为 25°C（典型值）。
5. 动态范围（RBW=10Hz）是通过首先将两个TxRx模块连接在一起并对未校准的S21和S12进行标准化来测量的。然后断开磁头并用波导短路端接。测量的S21和S12的10次扫描的RMS平均值给出了系统的动态范围。
6. 典型模块尺寸不包括测试端口（除 WM250 （WR1.0） 外，所有模块均配备 2 英寸标准测试端口，其中使用 1 英寸测试端口）
‡如有说明，扩展频率覆盖范围适用;标准频段内的组件性能符合标准规格，而扩展区域的性能可能会下降，如下所示：
- 与标准频段的规格相比，最小和典型动态范围下降了 10dB 或更少，WR5.1 除外。
-对于 WR5.1，最小动态范围为 95dB（与标准频段规格相比下降了 15dB）。
- 与标准频段的规格相比，扩展频段的典型测试端口功率下降了 5 dB 或更少。
2、PXI VNAX
PXI VNAX
VDI 提供与 Keysight PXI 或 Streamline VNA 产品线兼容的 VNAX 模块配置。有关规格，请参阅本 Keysight 文档的第 5 页，了解最新规格。下面列出的规格截至 2023 年 5 月 9 日准确无误。某些配置可能需要 VNAX-AM（简化 VNA 到 VNAX 适配器模块）
P50xxA/B Streamline M980xA PXI VNA | P93xxA/B 流线型 M937xA PXI VNA | ||||||
| 零件编号 | 频段 （GHz） | 测试端口功率 （dBm typ） | 动态范围 （BW=10Hz，dB） | 动态范围 （BW=10Hz，dB） | |||
| 标准 | 扩展 | 典型 | 最低 | 典型 | 最低 | ||
| WR15VNATxRxM* | 50-75 | 47-77 | 18 | 110 | 100 | 105 | 95 |
| WR15VNATxRxM-SE* | 50-75 | 47-77 | 13 | 110 | 100 | 105 | 95 |
| WR15VNATxRxM-P | 50-75 | - | 13 | 105 | 95 | 105 | 95 |
| WR12VNATxRxM* | 60-90 | 55-95 | 18 | 110 | 100 | 105 | 95 |
| WR12VNATxRxM-SE* | 60-90 | 55-90 | 13 | 110 | 100 | 105 | 95 |
| WR12VNATxRxM-P | 60-90 | - | 13 | 105 | 95 | 105 | 95 |
| WR10VNATxRxM* | 75-110 | 67-115 | 18 | 110 | 100 | 105 | 95 |
| WR10VNATxRxM-SE* | 75-110 | 67-110 | -1 | 110 | 100 | 105 | 95 |
| WR10VNATxRxM-P | 75-110 | 16 | 105 | 95 | 105 | 95 | |
| WR10VNATxRxM-P-SE | 75-110 | -1 | 105 | 95 | 105 | 95 | |
| WR8.0VNATxRxM* | 90-140 | 16 | 110 | 100 | 95 | 85 | |
| WR6.5VNATxRxM* | 110-170 | 13 | 110 | 100 | - | - | |
| WR5.1VNATxRxM* | 140-220 | 6 | 110 | 100 | 不适用 | 不适用 | |
| WR4.3VNATxRxM* | 170-260 | 4 | 110 | 100 | 不适用 | 不适用 | |
| WR3.4VNATxRxM* | 220-330 | 1 | 110 | 100 | 不适用 | 不适用 |
*需要 VNAX-AM（简化型 VNA 到 VNAX 适配器模块）才能将标准 VDI VNAX 模块与 Keysight Streamline 或 PXI VNA 配合使用
3、高功率 VNAX 配置
高功率 VNAX 配置
与标准 VNAX 模块相比，VDI 提供的 VNA 频率扩展模块具有更高的测试端口功率。高功率 VNAX 模块符合所有其他标准 S 参数性能规范。典型动态范围和最小动态范围可能会略有减小。
| 产品技术规格适用产品 VNAX-HP 模块 | |||
| 波导 带 （GHz） | 射频 频率 （GHz） | 零件 编号 | 测试 |
| WR-6.5 系列 | 110 - 170 | WR6.5VNATxRxM-HP2 | 17 |
| WR-4.3 | 170 - 260 | WR4.3VNATxRxM-HP4 | 17 |
提供额外的高功率选项和频段。
4、校准套件
校准套件

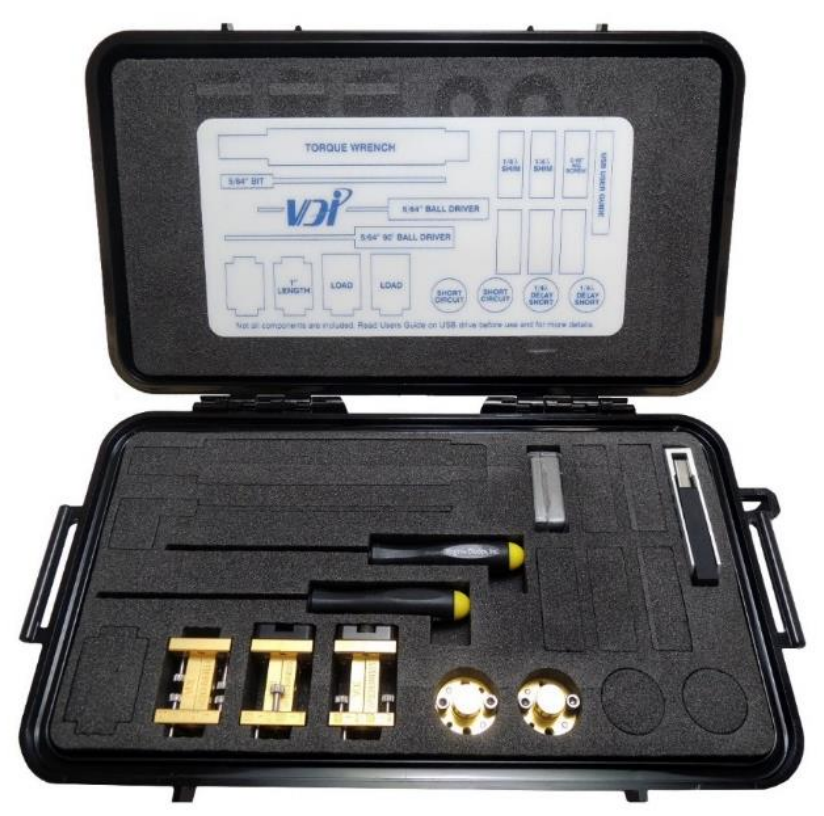

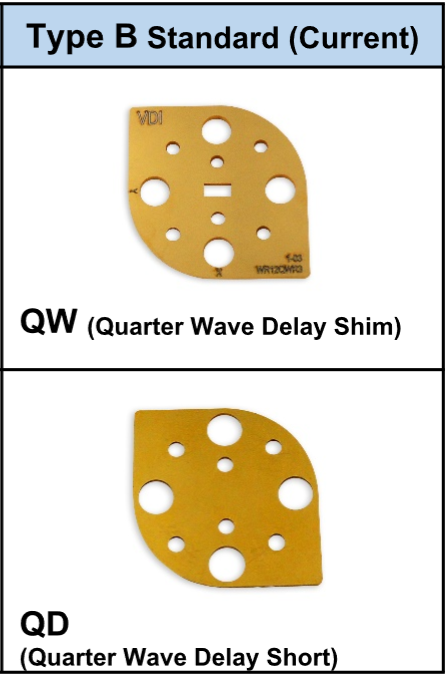

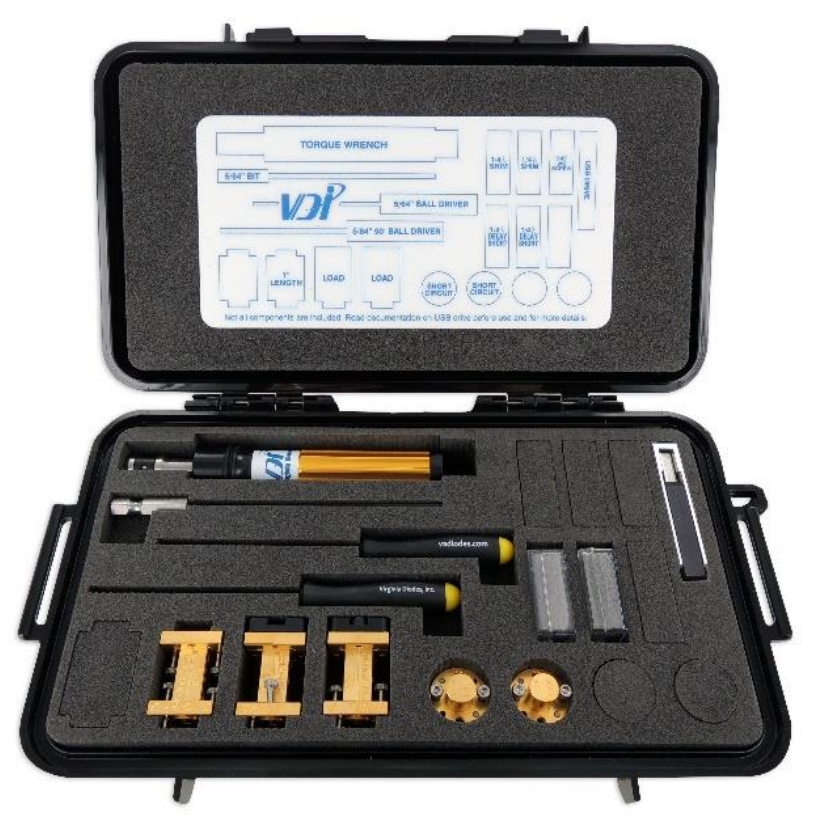

VDI 提供带状波导校准套件，用于我们扩展模块的 S 参数校准。根据操作频率，提供两种不同的校准技术：WR28 至 WR3.4 的 TRL（穿透反射线）校准;WR2.8 至 WR1.0 的 SOLT（短路开路负载直通）校准。VDI 仅生产 B 型校准标准，以支持 QW（四分之一波延迟垫片）和 QD（四分之一波延迟短）标准。这些标准版本在此处进行介绍。有关 A 型校准标准的信息包含在 VNAX 手册中。电子校准套件定义可在下面下载。
下载
使用下图确定所需的正确校准套件类型。
| 单击下方下载相应的 cal kit 定义文件（压缩格式）： | |
| Keysight Type B 下载 |
| Anritsu Type B 下载 |
罗德与施瓦茨
| R&S Type B 下载 |
| 铜山 B 型 下载 |
A 型校准套件已停产，但 A 型校准套件定义仍可
在此处下载。
5、双源模块选项
双源模块选项

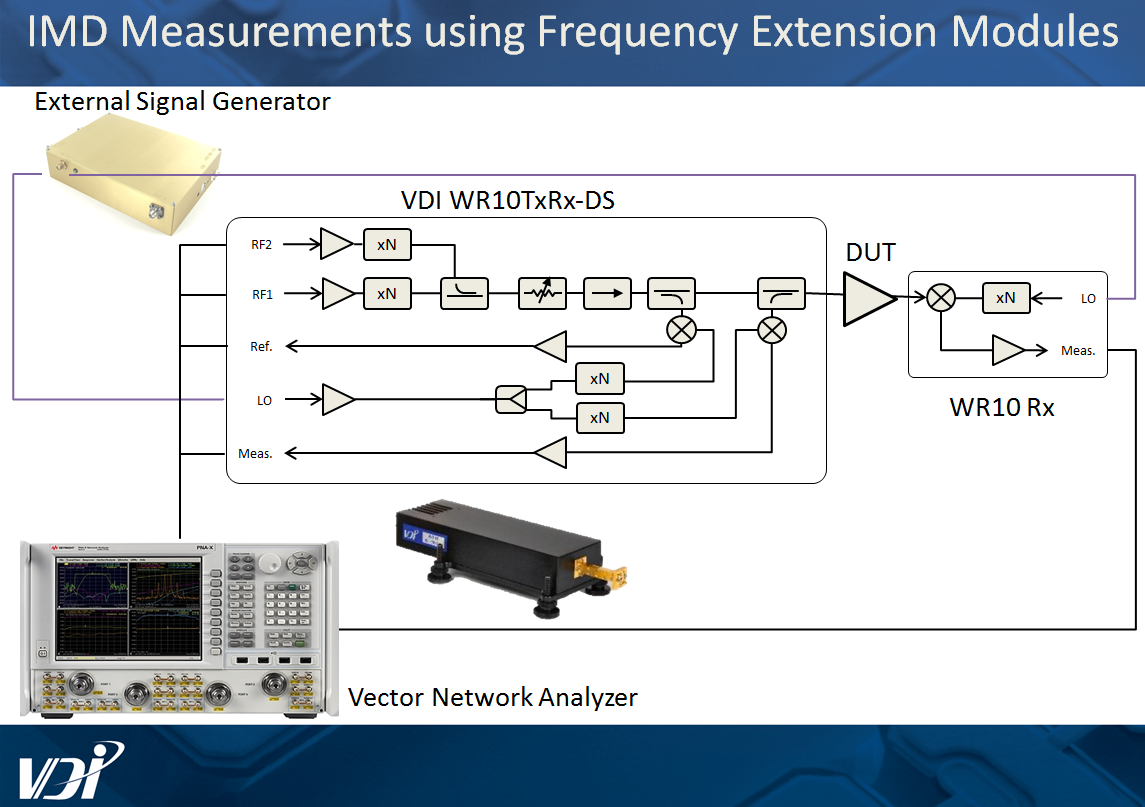

VDI VNAX 模块的双源 （DS） 选件可在标准 TxRx 模块中添加第二个源模块和一个定向耦合器（参见下面的框图）。这使得双音测量成为可能，使用户能够表征器件线性度。与标准 VNAX 模块相比，VNAX-DS 模块的测试端口功率和动态范围略有降低。VNAX-DS 模块符合所有其他标准
S 参数性能规范。下面列出的规格特定于 DS 选项。有关我们的 VNAX-DS 模块的设置说明或其他信息，请联系 VDI。有关 VDI VNAX 模块的更多信息，请参阅位于“资源”选项卡下的 VDI-707.1（VNAX 产品手册）。
-3DB 选项包括一个 3dB 组合耦合器，而不是一个 6dB 组合耦合器。 使用 -3DB 选项，与标准配置相比，源 1 和源 2 之间的测试端口功率不平衡会减少，同时会牺牲最大测试端口功率。
| VNAX-DS 双源规格 | ||||||
| 波导带 （GHz） | 频段 （GHz） | 动态范围 （BW=10Hz，dB） | 测试端口功率 （dBm，典型值） | |||
| 标准 | 扩展‡ | 典型 | 最低 | 来源 1 | 来源 2 | |
| WR15 系列 | 50-75 | 47-77 | 115 | 105 | 14 （估计） | 9 （估计） |
| WR15 （-3分贝） | 115 | 105 | 13 | 13 | ||
| WR12 系列 | 60-90 | 55-95 | 115 | 105 | 14 | 9 |
| WR12 （-3DB） | 115 | 105 | 13 | 13 | ||
| WR10 系列 | 75-110 | 67-115 | 115 | 105 | 13 | 7 |
| WR10 （-3分贝） | 115 | 105 | 13 | 13 | ||
| WR8.0 系列 | 90-140 | - | 110 | 100 | 12 | 7 |
| WR8.0 （-3DB） | 110 | 100 | 10 （估计） | 10 （估计） | ||
| WR6.5 系列 | 110-170 | - | 110 | 100 | 12 （估计） | 7 （估计） |
| WR6.5 （-3DB） | 110 | 100 | 10 （估计） | 10 （估计） | ||
| WR5.1 系列 | 140-220 | - | 110 | 100 | 3 （估计） | -2 （估计值） |
| WR5.1 （-3DB） | 110 | 100 | 1 （估计值） | 1 （估计值） |
‡如有说明，扩展频率覆盖范围适用;标准频段内的组件性能符合
标准规格，而扩展区域的性能可能会下降，如下所示：
- 与
标准频段的规格相比，最小和典型动态范围下降了 10dB 或更小。
- 与标准频段的规格
相比，扩展频段的典型测试端口功率下降了 5dB 或更少。
6、双RX选项

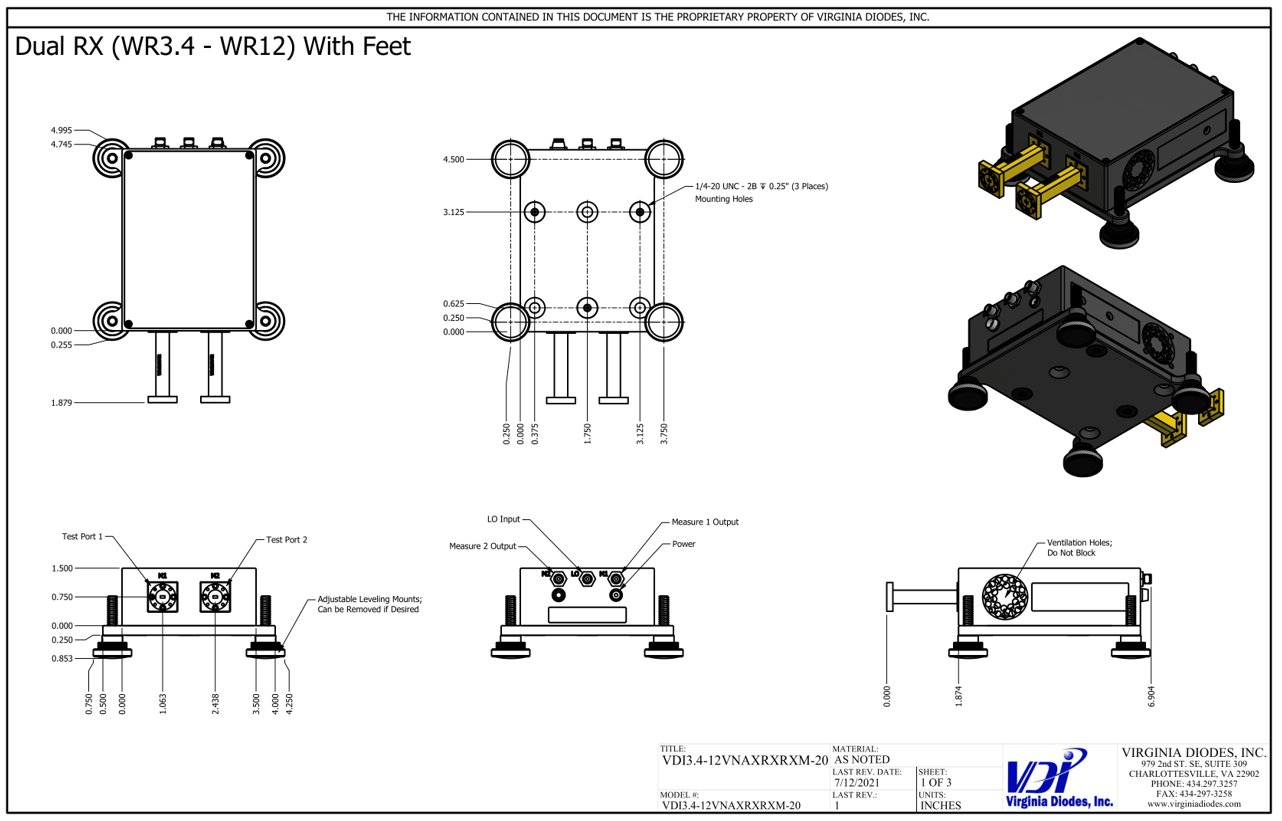

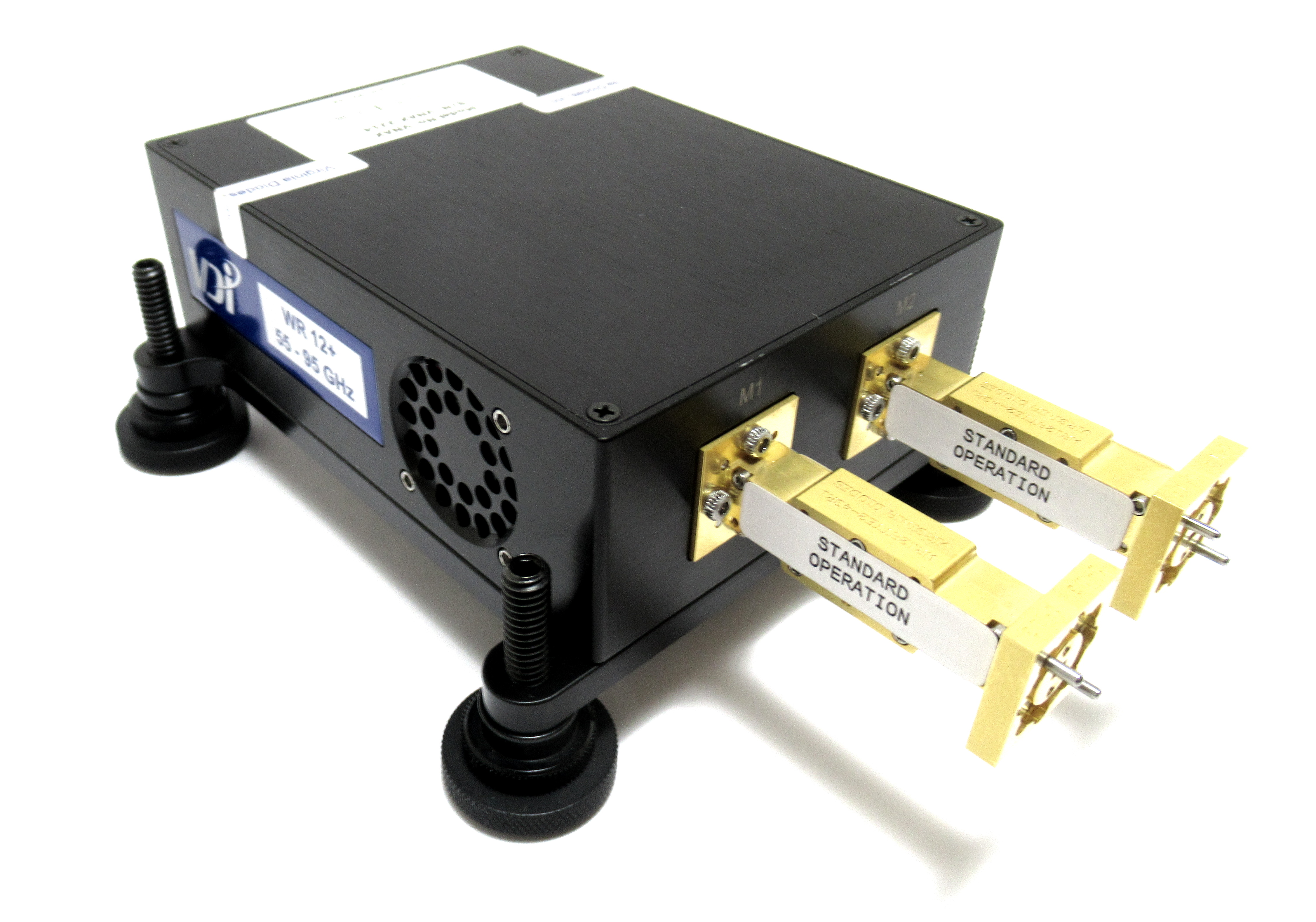

对于 VDI Mini Rx 模块，VDI 提供双 Rx 配置。Dual Rx 模块将两条 Rx 链集成在同一个外壳中，测试端口之间的中心间距为 1.375 英寸。每个 Rx 链都符合 Rx 模块的标准规范。
VDI Dual Rx 规格 | |||||||
| 描述 | WR19 系列 | WR15 系列 | WR12 系列 | WR10 系列 | WR8.0 系列 | WR6.5 系列 | WR5.1 系列 |
| 射频频段 （GHz） | 40-60 | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 | 140-220 |
| 测试端口输入功率限制 （压缩/损坏、高灵敏度操作） | -10 / 0 | -10 / 0 | -10 / 0 | -10 / 0 | -10 / 0 | -10 / 0 | -10 / 0 |
| LO 谐波因数 | 4 | 6 | 6 | 6 | 12 | 12 | 12 |
| LO 输入功率（典型值，+/-3 dB） | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 描述 | WR4.3 | WR3.4 | WM710 （WR2.8） 铜锣草机 | WM570 （WR2.2） 铜皮 | WM380 （WR1.5） 铜皮 | WM250 （WR1.0） 铜枪 | |
| 射频频段 （GHz） | 170-260 | 220-330 | 260-400 | 330-500 | 500-750 | 750-1,100 | |
| 测试端口输入功率限制 （压缩/损坏、高灵敏度操作） | -10 / 0 | -10 / 0 | -10 / 0 | -20 / 0 | -10 / 0 | -20 / -10 | |
| LO 谐波因数 | 24 | 24 | 24 | 36 | 54 | 72 | |
| LO 输入功率（典型值，+/-3 dB） | 2 | 2 | 2 | 2 | 2 | 2 |
