用于毫米波/THz 信号的下转换Virginia Diodes 公司的集成混频器/放大器/乘法器链用于将毫米波/太赫兹信号下变频到较低的频率范围，这样它就可以耦合到分析仪的射频端口或通过其他方式处理。通过改变本振频率，可以调整下变频信号的频率。VDI 提供从 WR15（50-75 GHz）到 WR1.0（750-1100 GHz）的 MixAMC-I 单元。

VDI PSAX系列便携式频谱分析仪扩展器覆盖50GHz至170GHz|VDI

Virginia Diodes， Inc. （VDI）便携式频谱分析仪扩展（PSAX）模块用于在 50 GHz 至 170 GHz 的频率范围内，在 WR-15 （50-75 GHz）至 WR-6.5 （110-170 GHz）的频段内扩展现代手持式/便携式频谱分析仪解决方案（例如 Keysight FieldFox）的性能。可提供更高频率的 PSAX 模块。可能需要外部电池或电源来操作更高频率的 PSAX 模块。

VDI NTX系列相位噪声测试频率扩展模块覆盖50GHz至330GHz|VDI

Virginia Diodes， Inc. （VDI）噪声测试扩展（NTX）模块用于扩展现代绝对相位噪声测试解决方案的性能，范围为 50 GHz 至 330 GHz，频段范围为 WR-15 （50-75 GHz）至 WR-3.4 （220-330 GHz），其他频段正在开发中。VDI NTX 模块包括一个波导分路器，带有两个用于互相关的下变频器混频器链。

VDI SAX频谱分析仪频率扩展模块覆盖26GHz至1100GHz|VDI (在产)

完整的波导频段覆盖

低转换损耗和噪声系数

高达 40 GHz 的宽带 IF，用于块下变频。

6“ x 3.5” x 1.5“ 外壳，适合独立操作或安装在光学平台和探头上

包括 9V 直流电源

参考价格：

厂家：VDI/Virginia Diodes Inc （收录13个产品）

产地：美国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

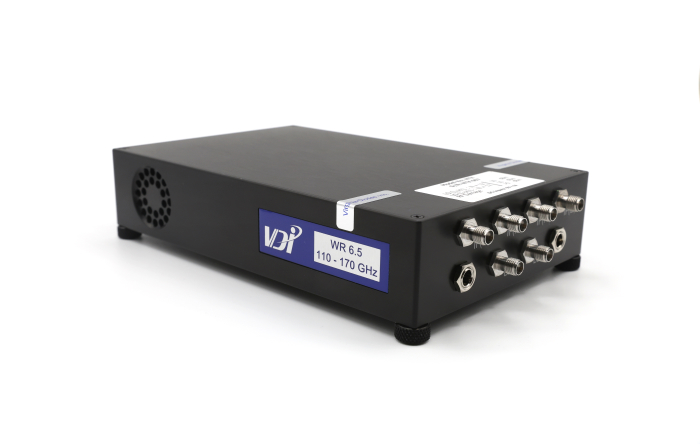

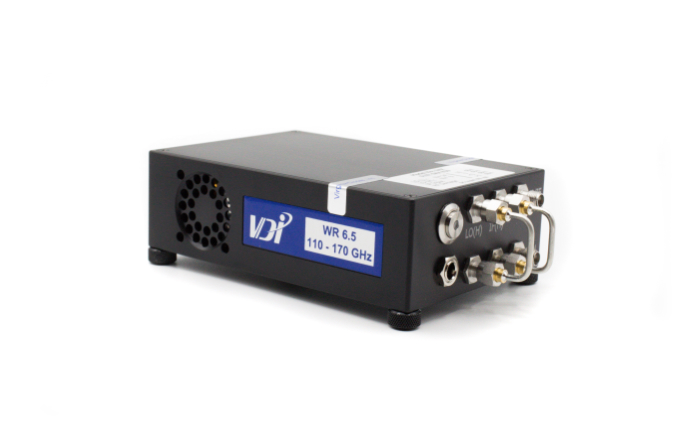

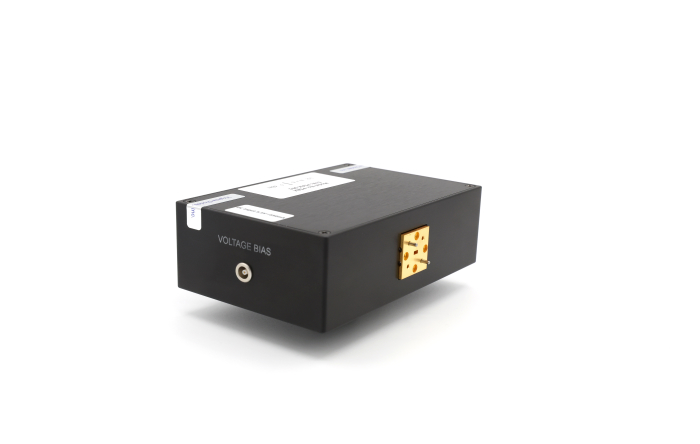

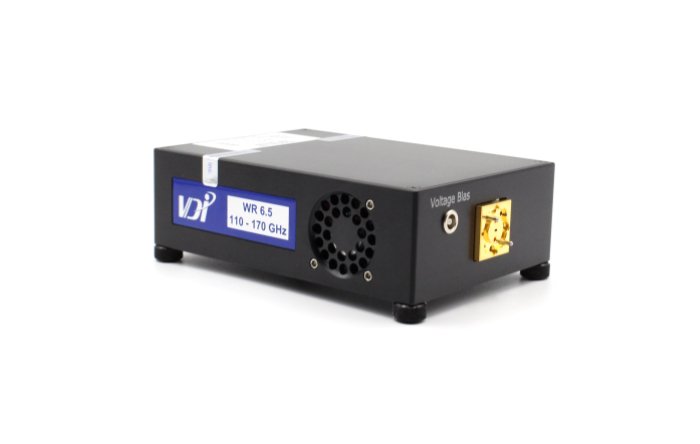

描述

Virginia Diodes， Inc. （VDI）频谱分析仪扩展（SAX）模块提供将微波频谱分析仪的高性能宽带下变频和频率扩展至太赫兹范围。VDI SAX 模块提供完整的波导频段覆盖，范围从 WR28（26 至 40 GHz）到 WR1.0（750 至 1100 GHz），其他频段正在开发中。

对于频谱分析仪扩展模式，这种交钥匙、可扫描解决方案与大多数具有外部混频器选项的现代频谱分析仪兼容。对于模块下变频和上变频，SAX 模块可由满足输入频率和功率要求的 LO 信号发生器驱动。请联系 VDI 了解频谱分析仪扩展的兼容性。

标准功能

- 完整的波导频段覆盖

- 低转换损耗和噪声系数

- 高达 40 GHz 的宽带 IF，用于块下变频。

- 6“ x 3.5” x 1.5“ 外壳，适合独立操作或安装在光学平台和探头上

- 包括 9V 直流电源

选项

-用于模块上变频的 IF 输入端口

- 放大器和滤波器，用于上变频选件

- 外部千分尺驱动的可变衰减器（~0-30dB）

- 用于自由空间耦合的输出喇叭天线

- 波导测试端口扩展（提供 1 英寸和 2 英寸）

- 高灵敏度（请联系 VDI 了解更多信息）

VDI Mini SAX 标准产品列表
VDI 部分#	频段（GHz）	典型 SSB 转换损耗（dB）	最大 IF 频率（典型值，GHz）†
VDI 部分#	频段（GHz）	本征混频器，*	最大 IF 频率（典型值，GHz）†
WR0.65SAX-M 系列	1,100 - 1,500	33	40
WR1.0SAX-M 系列	750 - 1,100	25	40
WR1.5SAX-M	500 - 750	18	40
WR2.2SAX-M	330 - 500	14	40
WR2.8SAX-M 系列	260 - 400	13	40
WR3.4SAX-M 系列	220 - 330	12	40
WR4.3SAX-M	170 - 260	11	26
WR5.1SAX-M	140 - 220	11	22
WR6.5SAX-M 系列	110 - 170	10	17
WR8.0SAX-M 系列	90 - 140	10	14
WR10SAX-M	75 - 110	10	11
WR12SAX-M	60 - 90	10	9
WR15SAX-M	50 - 75	10	7.5
WR19SAX-M	40 - 60	9	6
WR28SAX-M	26 - 40	9	4

*本征混频器转换损耗是在任何 IF 放大之前测量的。
**WR-15、WR-12 和 WR-10 SAX-M 在 IF 放大后，
在高 IF 端口的最大转换损耗为 4dB。
† 仅适用于块下转换模式。添加上变频选项时
，最大 IF 带宽限制为 20 GHz。
有关显示的平均噪声水平（DANL）的更多信息，请参阅位于 Resources 选项卡上的
SAX 产品手册。
