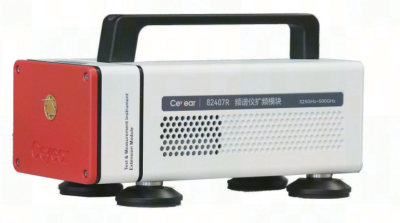

频段覆盖50GHz至1100GHz显示平均噪声电平低至-150dBm/Hz；最大外形尺寸：120mm×85mm×240mm；采用智能USB接口与主机互联，实现自动识别扩频模块、自动配置频段和变频损耗信息等功能。
同厂商产品

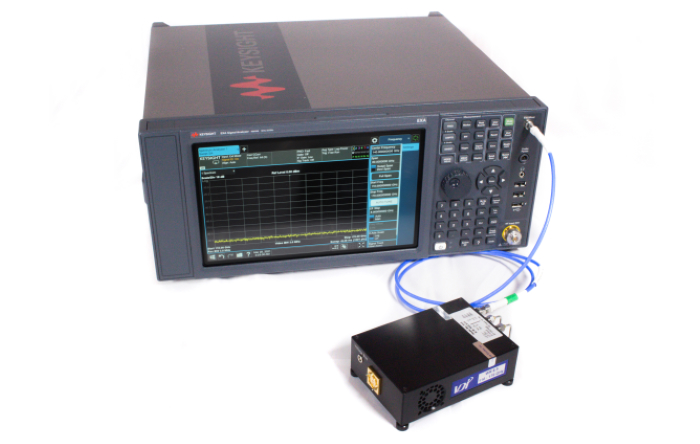

Virginia Diodes 公司的集成放大器/乘法器链用于扩展微波信号发生器在 50 GHz 至 1.1 THz 频率范围内的性能，涵盖从 WR15（50-75 GHz）到 WR1.0（750-1100 GHz）的频段。这些模块在紧凑的封装中提供高测试端口功率和全波导带宽覆盖。标准特性包括 TTL 控制的 ON/OFF 调制（频率高达约 kHz）和电压控制的射频衰减。
完整的波导频段覆盖低转换损耗和噪声系数高达 40 GHz 的宽带 IF，用于块下变频。6“ x 3.5” x 1.5“ 外壳，适合独立操作或安装在光学平台和探头上包括 9V 直流电源

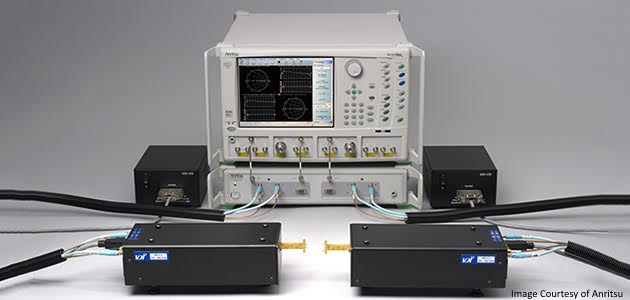

VDI 的 VNA 扩展器可将高性能网络分析仪频率扩展到太赫兹范围。 型号涵盖 26 GHz 至 1,100GHz，其他频段正在开发中。除了我们完整的收发器 （TxRx） 模块外，VDI 还提供传输参考 （TxRef） 模块和仅接收 （Rx） 模块，可为特定应用提供优化的性能。这些模块结合了高测试端口功率和出色的动态范围，可提供行业领先的性能。它们与大多数网络分析仪兼容，并且可以集成到探针台和天线暗室中。与我们的 PM5 功率计一起使用时，还支持功率均衡和扫描。
VDI SGX信号发生器频率扩展模块 覆盖26GHz至1100GHz|VDI (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
描述

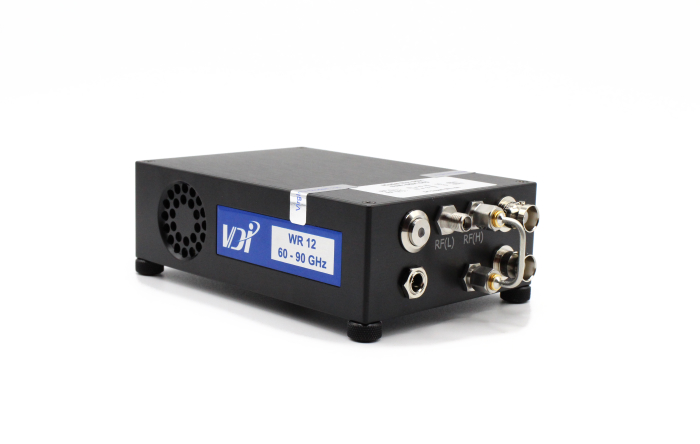

Virginia Diodes， Inc. （VDI） 信号发生器扩展 （SGX） 模块可将微波信号发生器的高性能频率扩展至 THz 范围。VDI SGX 模块提供完整的波导频段覆盖，提供从 WR15（50 至 75 GHz）到 WM-164（1.1 至 1.5 THz）的版本，其他频段正在开发中。这种交钥匙、可扫描解决方案与满足输入频率和功率要求的任何微波信号发生器兼容。
Virginia Diodes， Inc. （VDI） 信号发生器扩展 （SGX） 模块可将微波信号发生器的高性能频率扩展至 THz 范围。VDI SGX 模块提供完整的波导频段覆盖，提供从 WR15（50 至 75 GHz）到 WM-164（1.1 至 1.5 THz）的版本，其他频段正在开发中。这种交钥匙、可扫描解决方案与满足输入频率和功率要求的任何微波信号发生器兼容。
标准特性
- 全波导频段覆盖
- 高测试端口功率
- 不需要的谐波含量优于 -20dBc（典型值
） - TTL 控制的开/关调制高达 ~kHz
- 电压控制射频功率控制
- 5“ x 3.5” x 1.5“ 外壳适合独立操作或安装在光学平台和探针台
上- 包括 9V 直流电源
选项
- 外部千分尺驱动的可变衰减器 （~0-30dB）
- 用于自由空间耦合
的输出喇叭天线 - 波导测试端口扩展（提供 1 英寸和 2 英寸）
- 通过添加 PIN 开关提高幅度调制速率（高达 ~300 MHz）（适用于选定的 Mini SGX 模块，请联系 VDI 了解更多信息）-
射频电缆
| VDI Mini SGX 标准产品列表 | |||
| VDI 部分# | 频段 （GHz） | 输出功率 （dBm） | |
| 典型 | 最低 | ||
| WR0.65SGX-M 系列 | 1,100 - 1,500 | -25 | - |
| WR1.0SGX-M | 750 - 1,100 | -16 | -26 |
| WR1.5SGX-M 系列 | 500 - 750 | -7 | -13 |
| WR2.2SGX-M 系列 | 330 - 500 | 0 | -6 |
| WR2.8SGX-M 系列 | 260 - 400 | 5 | -1 |
| WR3.4SGX-M 系列 | 220 - 330 | 6 | 3 |
| WR4.3SGX-M 系列 | 170 - 260 | 8 | 3 |
| WR5.1SGX-M 系列 | 140 - 220 | 10 | 6 |
| WR6.5SGX-M 系列 | 110 - 170 | 18 | 15 |
| WR8.0SGX-M 系列 | 90 - 140 | 19 | 13 |
| WR9.0SGX-M 系列 | 82 - 125 | 20 | 17 |
| WR10SGX-M | 75 - 110 | 20 | 17 |
| WR12SGX-M | 60 - 90 | 20 | 17 |
| WR15SGX-M | 50 - 75 | 20 | 17 |
| WR19SGX-M | 40 - 60 | 19 | 16 |
| WR28SGX-M | 26.5 - 40 | 20 | 17 |
考虑使用具有可快速互换组件的模块化微型信号发生器扩展器 （SGX-M）。通过购买额外的倍频器，可以实现 170-1,100 GHz （WR9.0SGX-M） 或 140-900 GHz （WR10SGX-M） 的连续频率覆盖。
提供标准、可重新配置和宽带太赫兹信号发生器扩展模块 （SGX-M）。客户可以重新配置 WR10-base 或 WR9.0-base 系统，以便在大约 1 THz 下运行。请参阅下表中的详细信息。
WR9.0 模块化微型信号发生器扩展模块 （WR9.0M-SGX-M）
| VDI 频段名称 | 频率 （GHz） | RF 输入模式 | 乘数因子 | 典型输出功率 | 配置 |
| WR1.0 | 750 - 1,100 | 低 | 81 | ~-16 分贝 | WR9.0SGX-M + WR2.8X3 + WR1.0X3 |
| 高 | 27 | ||||
| WR1.5 | 500 - 750 | 低 | 54 | ~-11 分贝 | WR9.0SGX-M + WR4.3X2 + WR1.5X3 |
| 高 | 18 | ||||
| WR2.2 系列 | 340 - 500 | 低 | 36 | ~-4 分贝 | WR9.0SGX-M + WR4.3X2 + WR2.2X2 |
| 高 | 12 | ||||
| WR2.8 | 250 - 375 | 低 | 27 | ~+5 分贝 | 接线端子WR9.0SGX-M + WR2.8X3 |
| 高 | 9 | ||||
| WR4.3 | 170 - 250 | 低 | 18 | ~+10 分贝 | 接线端子WR9.0SGX-M + WR4.3X2 |
| 高 | 6 | ||||
| WR9.0 系列 | 82 - 125 | 低 | 9 | ~+20 分贝 | WR9.0SGX-M 系列 |
| 高 | 3 |
