    VDI NS系列噪声源 覆盖50GHz至220GHz|VDI (在产)

    DI 噪声源 （NS） 在高达 220 GHz 的整个波导频段内提供高过噪声比 （ENR） 性能。VDI 噪声源包括波导隔离器，以改善 NS 和 DUT 之间的匹配，并配置有 +28V 电压偏置端口，与许多频谱分析仪或噪声系数分析仪兼容
    参考价格 ：

    厂家：VDI/Virginia Diodes Inc （收录13个产品）

    产地：美国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    描述

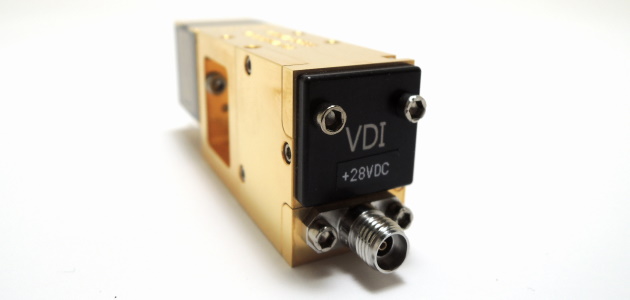

    VDI 噪声源 （NS） 在高达 220 GHz 的整个波导频段内提供高过噪声比 （ENR） 性能。VDI 噪声源包括波导隔离器，以改善 NS 和 DUT 之间的匹配，并配置有 +28V 电压偏置端口，与许多频谱分析仪或噪声系数分析仪兼容。其他噪声源正在开发中。

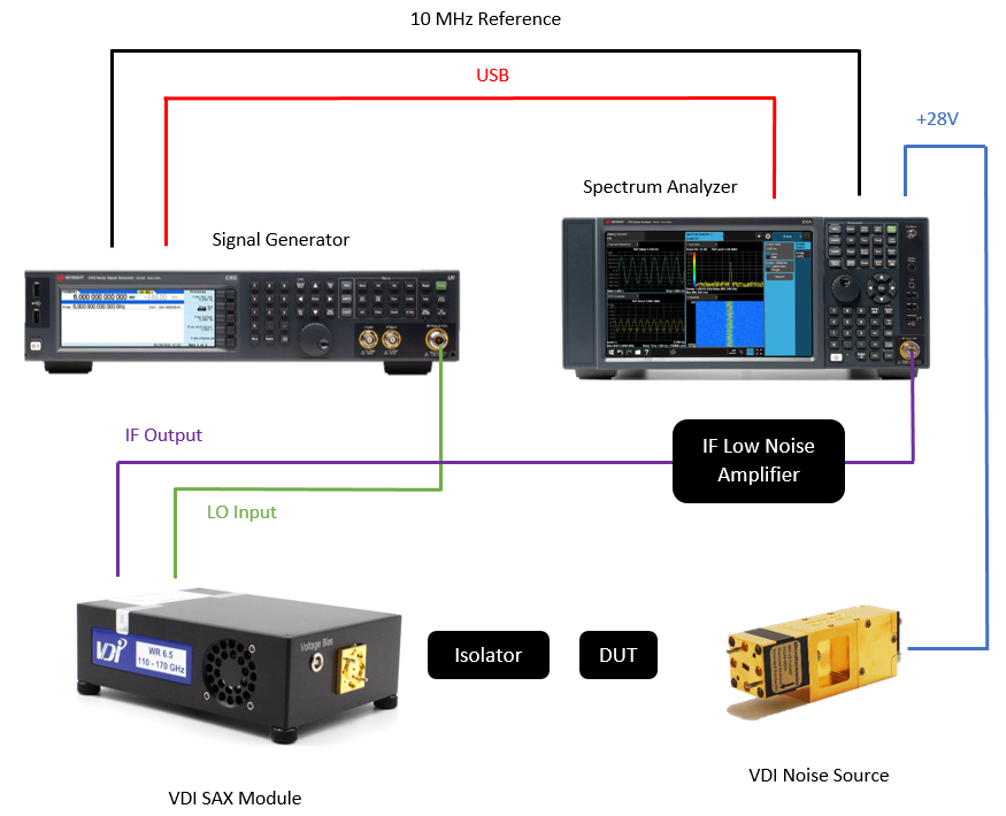

    VDI 噪声源可用于测量放大器的噪声系数，方法是使用 Keysight EXA 或类似的频谱分析仪以及噪声系数测量软件、VDI 下变频器（VDI SAX）和外部 LO 信号发生器。



    NS 图

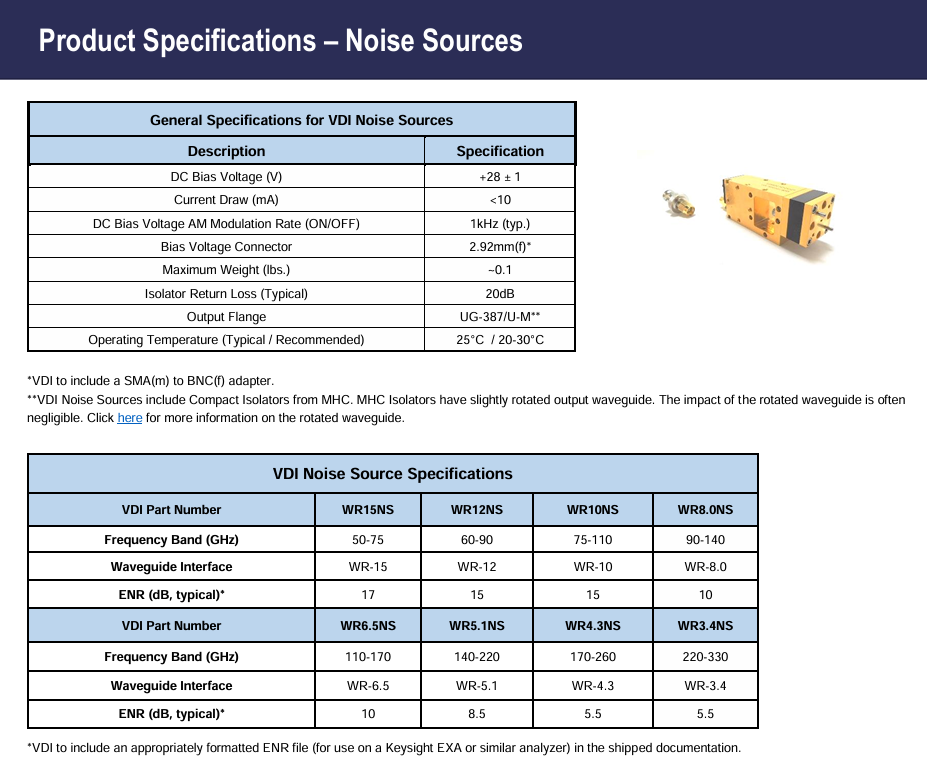

    VDI 噪声源规格

    VDI 部件号
    		WR15NS 系列
    WR12NS

    系列
    WR10NS
    系列

    WR8.0NS

    系列    		WR6.5NS系列
    WR5.1NS
    系列         		WR4.3NS系列
    		WR3.4NS系列
    频段 （GHz）50-7560-9075-11090-140110-170140-220170-260220-330
    波导接口WR-15 系列WR-12 系列WR-10 系列WR-8.0 系列WR-6.5 系列WR-5.1 系列WR-4.3WR-3.4 型
    ENR（dB，典型值）*17151510108.55.55.5


                                      *    VDI，在随附的
    文档中包含格式适当的 ENR 文件（用于 Keysight EXA 或类似分析仪）。


    VDI 噪声源
    的一般规格
    描述规范
    直流偏置电压 （V）+28 ±1
    电流消耗 （mA）<10
    偏置电压连接器2.92 毫米（阴头）*
    最大重量（磅）~0.1
    隔离器回波损耗（典型值）20 分贝
    输出法兰UG-387/U-M**
    工作温度（典型/推荐）25°C / 20-30°C

    *VDI 包括 SMA（公头） 到 BNC（母头） 适配器。
    **VDI 噪声源包括 MHC 的紧凑型隔离器。MHC Isolators
    具有    略微偏移的输出波导。旋转波导
    的影响通常    可以忽略不计。
