VDI NTX系列相位噪声测试频率扩展模块 覆盖50GHz至330GHz|VDI (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
描述

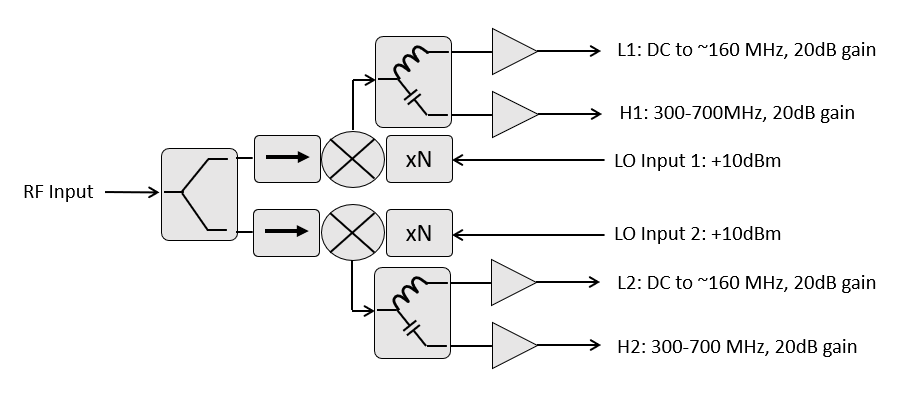

Virginia Diodes， Inc. （VDI） 噪声测试扩展 （NTX） 模块用于扩展现代绝对相位噪声测试解决方案的性能，范围为 50 GHz 至 330 GHz，频段范围为 WR-15 （50-75 GHz） 至 WR-3.4 （220-330 GHz），其他频段正在开发中。VDI NTX 模块包括一个波导分路器，带有两个用于互相关的下变频器混频器链。
低频和高频输出
VDI NTX 模块的每个下变频器有两个 IF 输出通道。两个 IF 输出通道允许与不同的相位噪声分析仪兼容。低频 IF 输出范围为 DC 至 ~160 MHz。高频 IF 输出范围为 ~300-700 MHz。
VDI NTX 模块规格 | ||||||||
| 描述 | WR15 系列 | WR12 系列 | WR10 系列 | WR8.0 系列 | WR6.5 系列 | WR5.1 系列 | WR4.3 | WR3.4 |
| 射频频段 （GHz） | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 | 140-220 | 170-260 | 220-330 |
| 射频功率限制 （P1dB，估计/损坏，典型值） | -5 / +5 | -5 / +5 | -5 / +5 | -5 / +5 | -5 / +5 | -5 / +5 | -5 / +5 | -5 / +5 |
| SSB 转换损耗 （低 IF 输出，估计值，典型值） | -5 | -5 | -5 | -4 | -4 | -3 | -2 | -1 |
| SSB 转换损耗 （高 IF 输出，估计值，典型值） | -5 | -5 | -5 | -4 | -4 | -3 | -2 | -1 |
| LO 谐波因数 | 6 | 6 | 6 | 12 | 12 | 12 | 24 | 24 |
