VDI PSAX系列便携式频谱分析仪扩展器 覆盖50GHz至170GHz|VDI (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

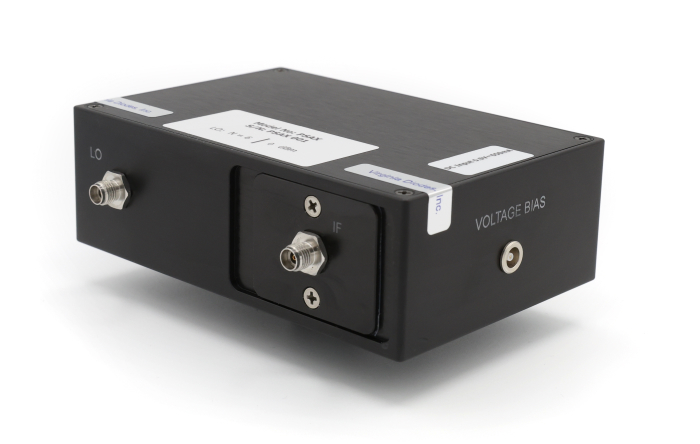

Virginia Diodes， Inc. （VDI） 便携式频谱分析仪扩展 （PSAX） 模块用于在 50 GHz 至 170 GHz 的频率范围内，在 WR-15 （50-75 GHz） 至 WR-6.5 （110-170 GHz） 的频段内扩展现代手持式/便携式频谱分析仪解决方案（例如 Keysight FieldFox）的性能。可提供更高频率的 PSAX 模块。可能需要外部电池或电源来操作更高频率的 PSAX 模块。

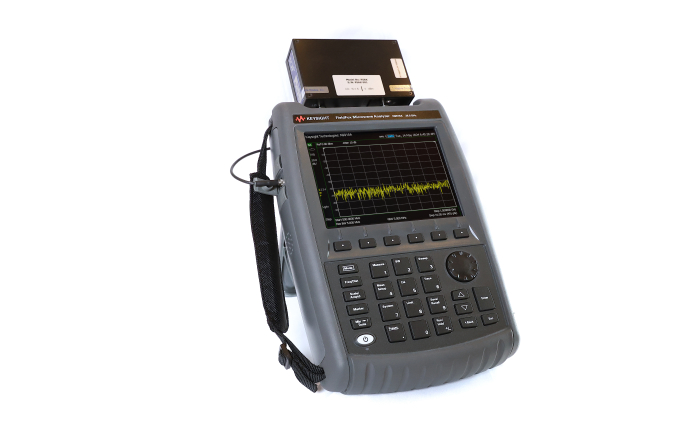

直接连接到 Keysight FieldFox 分析仪

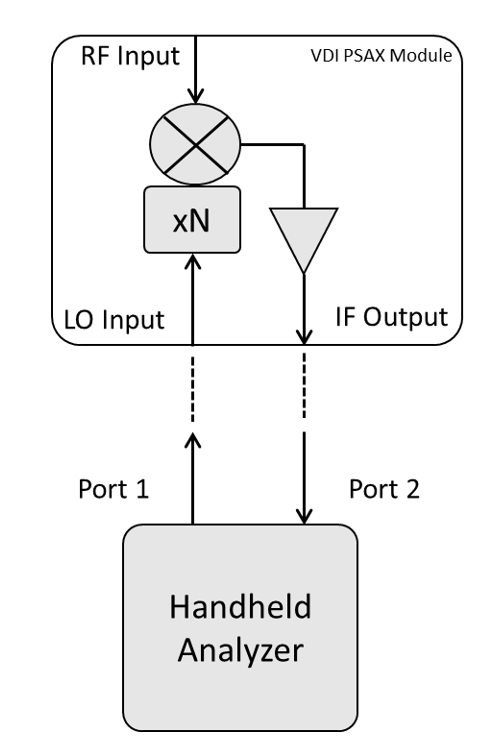

VDI PSAX 模块旨在直接连接到 Keysight FieldFox 分析仪的射频端口。PSAX 模块上的 IF 连接器可以横向调整，以兼容所有 Keysight FieldFox 分析仪的 LO 和 IF 端口间距。
VDI PSAX 模块规格 | |||||
| 描述 | WR15PSAX | WR12PSAX | WR10PSAX | WR8.0PSAX 系列 | WR6.5PSAX 系列 |
| 射频频段 （GHz） | 50-75 | 60-90 | 75-110 | 90-140 | 110-170 |
| 射频功率限制 （dBm、P1dB、估计/损坏、典型值） | -10 / 0 | -10 / 0 | -10 / 0 | -10 / 0 | -10 / 0 |
| 最大 IF 频率 （GHz） | 7.5 | 9 | 10 | 10 | 10 |
| SSB 转换损耗 （typ.） | -2 | -2 | -2 | -2 | -2 |
| 显示平均噪声电平 （dBm/Hz， typ.） | -155 | -155 | -155 | -155 | -155 |
| LO 谐波因数 | 6 | 6 | 6 | 12 | 12 |
| 电流消耗 （mA， typical， @ +5.5V） | 300 | 300 | 500 | 550 | 600 |
