描述

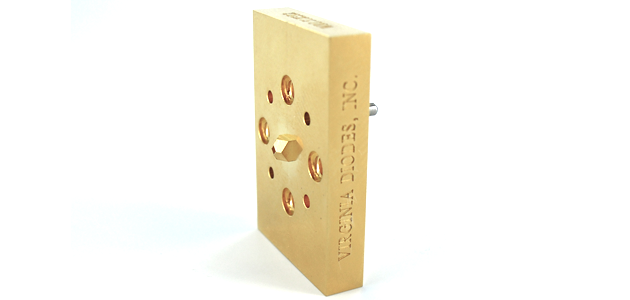

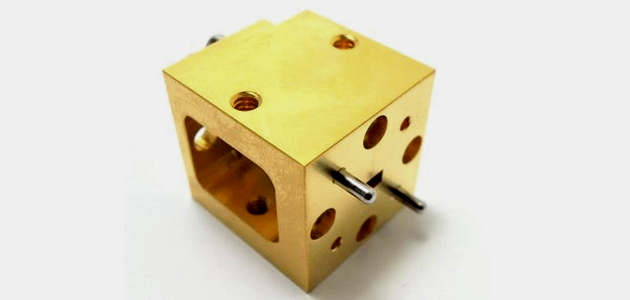

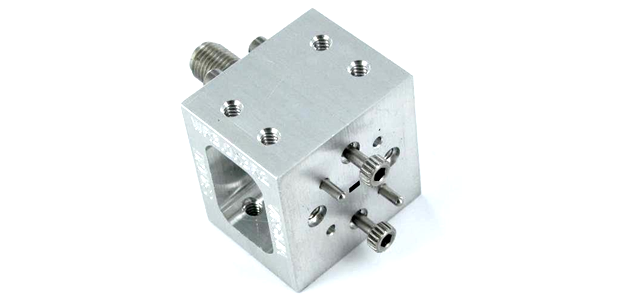

VDI 提供广泛的毫米波压敏电阻模式无源倍增器，这些倍增器基于平面 GaAs 肖特基二极管技术。倍频器和三倍频器用于扩展微波和毫米波源的频率覆盖范围。

宽带乘法器
VDI 宽带倍频器和三倍频器在整个波导频段上具有高效率（高达 ~4%）。VDI 提供从 WR-15 （50-75 GHz）到 WR-1.9 （400-600 GHz）的宽带倍频器。VDI 提供从 WR-15 （50-75 GHz）到 WR-0.34 （2200-3300 GHz）的宽带频率三倍器。

高功率倍增器

宽带低功耗系列

频率（GHz）	系列	宽带倍增器（x2）	宽带三倍器（x3）
50-75	WR-15 系列	WR15x2 系列	WR15x3 系列
60-90	WR-12 系列	WR12x2 系列	WR12x3 系列
75-110	WR-10 系列	WR10x2 系列	WR10x3 系列
82-125	WR-9.0 系列		WR9.0x3
90-140	WR-8 系列	WR8.0x2	WR8.0x3
110-170	WR-6.5 系列	WR6.5x2	WR6.5x3
140-220	WR-5.1 系列	WR5.1x2	WR5.1x3
170-260	WR-4.3	WR4.3x2	WR4.3x3
220-330	WR-3.4 型	WR3.4x2	WR3.4x3
260-400	WR-2.8	WR2.8x2	WR2.8x3
330-500	WR-2.2	WR2.2x2	WR2.2x3
400-600	WR-1.9	WR1.9x2	WR1.9x3
500-750	WR-1.5 系列		WR1.5x3
600-900	WR-1.2 系列		WR1.2x3
750-1100	WR-1.0 系列		WR1.0x3
1100-1700	WR-0.65 系列		WR0.65x3
1400-2200	WR-0.51 系列		WR0.51x3

窄带高功率系列

D 系列和 T 系列乘法器是 VDI 的高功率/窄带变容二极管倍增器和三倍器系列。这些乘法器的范围为 ~50GHz 至 700GHz，并为 3dB 带宽、峰值效率和 RF 输入额定功率提供各种选项。VDI 继续开发其变容二极管乘法器产品。请联系 VDI，根据您的频率和功率要求获取倍频器建议。

变容二极管倍增器的规格*
VDI 部分#	射频输出频率（GHz）†	峰值效率 (%)††	典型 3dB 带宽（%）†	射频输入功率范围（mW）††	输出法兰	Input Flange
D48 系列	42 - 52	33	14	300 - 2250	WR-19 UG-383/U	2.9 毫米（阴头）
D52-W 系列	48 - 57	25	14	300 - 1950	WR-19 UG-383/U	2.9 毫米（阴头）
D52-N 系列	48 - 58	32	8	300 - 1950	WR-19 UG-383/U	2.9 毫米（阴头）
D58 系列	48 - 65	32	14	450 - 1800	接线端子WR-15 UG-385/U	2.9 毫米（阴头）
D62 系列	51 - 67	33	14	400 - 1800	接线端子WR-15 UG-385/U	2.9 毫米（阴头）
D72 系列	64 - 79	28 - 30	14	400 - 1500	WR-12 UG-387/U	2.9 毫米（阴头）
D84 系列	73 - 90	28 - 30	14	250 - 1000	WR-10 UG-387/U-M	接线端子WR-22 UG-383/U
D90 系列	86 - 96	30	10	200 - 900	WR-10 UG-387/U-M	WR-19 UG-383/U
D102 系列	92 - 109	27	14	200 - 700	WR-10 UG-387/U-M	WR-19 UG-383/U
D108 系列	92 - 124	30	10	250 - 1000	接线端子WR-8.0 UG-387/U-M	接线端子WR-15 UG-385/U
D110 系列	104 - 118	25 - 30	8	200 - 900	接线端子WR-8.0 UG-387/U-M	接线端子WR-15 UG-385/U
D123 系列	110 - 132	24 - 28	8	150 - 700	接线端子WR-6.5 UG-387/U-M	接线端子WR-15 UG-385/U
D153 系列	135 - 157	24 - 28	8	150 - 650	接线端子WR-6.5 UG-387/U-M	WR-12 UG-387/U
D175 系列	157 - 192	25 - 30	8	120 - 550	WR-5.1 UG-387/U-M	WR-10 UG-387/U-M
D210 系列	195 - 228	25	8	100 - 500	接线端子WR-4.3 UG-387/U-M	接线端子WR-8.0 UG-387/U-M
D252 系列	225 - 278	20 - 25	7	100 - 450	WR-3.4 UG-387/U-M	接线端子WR-6.5 UG-387/U-M
D315 系列	280 - 338	18 - 23	6.5	120 - 220	接线端子WR-2.8 UG-387/U-M	WR-5.1 UG-387/U-M
D330 系列	280 - 340	20 - 25	10	20 - 190	接线端子WR-2.8 UG-387/U-M	WR-5.1 UG-387/U-M
D370 系列	330 - 420	18	6	15 - 110	WR-2.2 UG-387/U-M	接线端子WR-4.3 UG-387/U-M
D450 系列	400 - 470	13	6	30 - 120	WR-2.2 UG-387/U-M	接线端子WR-4.3 UG-387/U-M
D530 系列	440 - 590	9 - 13 岁	5	10 - 80	接线端子WR-1.9 UG-387/U-M	WR-3.4 UG-387/U-M
D650 系列	580 - 680	9 - 13	5	8 - 75	WM-380 UG-387/U-M	WR-3.4 UG-387/U-M

†RF Output Frequency 范围表示可以调谐乘法器的范围。下限和上限分别表示乘法器的最小
和最大 3dB 带宽限制。
††该乘法器可配置为在上述宽 RF 输入功率范围内的 RF 输入功率水平下工作。但是，预计
倍频器将以指定的 RF 输入功率电平为中心 ±1dB 工作，不超过上面列出的最大或
最小 RF 输入功率范围。可能需要不同的偏置才能在上述整个输入功率范围内
实现最佳性能。在低 RF 输入功率电平下，效率和 3dB 带宽可能会降低。
RF 输入功率损坏限制预计比指定的 RF 输入功率水平高约 +2dB，不超过
上面列出的最大 RF 输入功率。有关损坏限制，请参阅个性化数据表。
*此表并不是 VDI 提供的所有 varactor 乘法器的完整列表。VDI 可能会提供更适合您的
应用程序的不同乘数。

变容二极管三倍体的规格*
VDI 部分#	射频输出频率（GHz）†	峰值效率 (%)††	典型 3dB 带宽（%）†	射频输入功率范围（mW）††	输出法兰	Input Flange
T93	89 - 97	17 - 20	5	35 - 185	WR-10 UG-387/U-M	2.9 毫米（阴头）
T108	103 - 110	12 - 15	5	35 - 185	接线端子WR-8.0 UG-387/U-M	2.9 毫米（阴头）
T220 系列	208 - 225	10 - 13	5	50 - 150	接线端子WR-4.0 UG-387/U-M	接线端子WR-12.8 UG-387/U-M
T228型	223 - 233	10 - 12	5	75 - 170	接线端子WR-4.3 UG-387/U-M	接线端子WR-12.2 UG-387/UM
T282型	276 - 290	8 - 10	4	75 - 140	WR-3.4 UG-387/U-M	WR-10 UG-387/U-M
T321	305 - 335	7 - 9	4	20 - 55	接线端子WR-2.8 UG-387/U-M	接线端子WR-8.0 UG-387/U-M
T438	432 - 444	8 - 9	4	15 - 55	接线端子WR-2.0 UG-387/U-M	接线端子WR-6.5 UG-387/U-M

†RF Output Frequency 范围表示可以调谐乘法器的范围。下限和上限分别表示乘法器的最小
和最大 3dB 带宽限制。
††该乘法器可配置为在上述宽 RF 输入功率范围内的 RF 输入功率水平下工作。但是，预计
倍频器将以指定的 RF 输入功率电平为中心 ±1dB 工作，不超过上面列出的最大
或最小 RF 输入功率范围。可能需要不同的偏置才能在上述整个输入功率范围内
实现最佳性能。在低 RF 输入功率电平下，效率和 3dB 带宽可能会降低。
RF 输入功率损坏限制预计比指定的 RF 输入功率水平高约 +2dB，不超过
上面列出的最大 RF 输入功率。有关损坏限制，请参阅个性化数据表。
*此表并不是 VDI 提供的所有 varactor 乘法器的完整列表。VDI 可能会提供更适合您的
应用程序的不同乘数。
