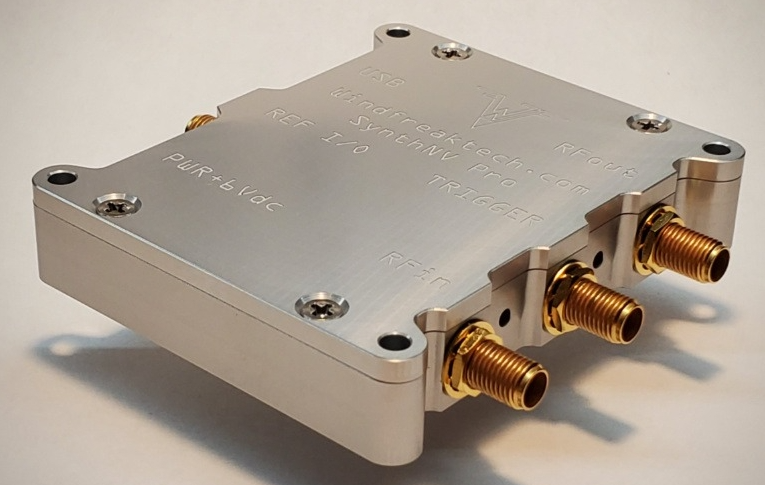

频率范围12.5MHz 至 6.4GHz瞬时、峰值和平均功率检测器使用或不使用 PC 运行硬件功能发生器 0.01dB 幅度分辨率1Hz频率分辨率01度相位控制100uS 射频锁定时间标准每步 250uS 典型扫描速度高达+15dBm的输出功率超过50dB的功率控制5ppm 内部基准精度内部和外部 FM、AM、脉冲调制脉冲FMCW啁啾外部扫描、步进和调制触发500 点频率和幅度跳表通道启用和禁用可节省能源5 X 2.15 英寸，不包括射频连接器通过 USB-C 连接器进行 USB 或 UART 控制板载 32 位 ARM 处理器
同厂商产品
宽带乘法器VDI 宽带倍频器和三倍频器在整个波导频段上具有高效率（高达 ~4%）。VDI 提供从 WR-15 （50-75 GHz） 到 WR-1.9 （400-600 GHz） 的宽带倍频器。VDI 提供从 WR-15 （50-75 GHz） 到 WR-0.34 （2200-3300 GHz） 的宽带频率三倍器。高功率倍增器VDI 高功率倍增器在窄带（~5-10% 小数 3 dB 带宽）上提供高效率（高达 ~40%）。VDI 提供 ~50 GHz 至 ~500 GHz 的高功率倍增器。高功率倍增器可针对特定应用进行优化。
用于毫米波/THz 信号的下转换Virginia Diodes 公司的集成混频器/放大器/乘法器链用于将毫米波/太赫兹信号下变频到较低的频率范围，这样它就可以耦合到分析仪的射频端口或通过其他方式处理。通过改变本振频率，可以调整下变频信号的频率。VDI 提供从 WR15（50-75 GHz）到 WR1.0（750-1100 GHz）的 MixAMC-I 单元。
- 全波导频段覆盖- 高测试端口功率- 不需要的谐波含量优于 -20dBc（典型值） - TTL 控制的开/关调制高达 ~kHz- 电压控制射频功率控制- 5“ x 3.5” x 1.5“ 外壳适合独立操作或安装在光学平台和探针台上- 包括 9V 直流电源
AMC系列集成式发射机/上变频/倍频器模块 覆盖50GHz至1100GHz|VDI (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Virginia Diodes 公司的集成放大器/乘法器链用于扩展微波信号发生器在 50 GHz 至 1.1 THz 频率范围内的性能，涵盖从 WR15（50-75 GHz）到 WR1.0（750-1100 GHz）的频段。这些模块在紧凑的封装中提供高测试端口功率和全波导带宽覆盖。标准特性包括 TTL 控制的 ON/OFF 调制（频率高达约 kHz）和电压控制的射频衰减。
集成 AMC （AMC-I）

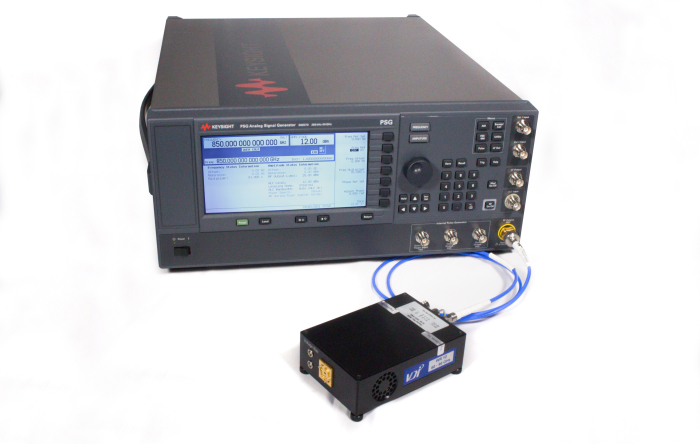

Virginia Diodes 的信号发生器扩展模块 （SGX） 提供微波信号发生器的高性能频率扩展至太赫兹范围。VDI 现在提供集成的放大器/乘法器链，在紧凑的封装中提供行业领先的性能。VDI AMC-I 产品需要用户提供的偏置电压。该产品将随附散热器。散热器可以移除，但需要用户提供足够的散热。
VDI 集成 AMC 技术说明：
-AMC-I 产品需要用户提供的电压。AMC-I 模块预期电压为 +9V。连接的风扇预期电压为 +5V。
- AMC-I 产品随附散热器和风扇，但可能会被移除。如果散热器和风扇被移除，用户必须提供足够的散热器。最高外壳温度不应超过 45°C。
- 列出的尺寸不包括外部散热器。
-所有输入连接器均兼容
2.9mm（f）。- 模块不包含测试端口。请联系 VDI 了解测试端口的价格（提供 1 英寸和 2 英寸测试端口）。
- 包括 TTL 调制（开/关高达 ~kHz）和用户控制衰减 （UCA），0-5V。
选项
- 外径千分尺驱动的射频衰减器 （~0 - 30dB）
- 输出喇叭天线
- 波导测试端口扩展（提供 1 英寸和 2 英寸选项）
| VDI AMC-I 标准产品列表 | |||||
| VDI 部分# | 频段 （GHz） | 输出法兰 | RF Frequency Multiplication Factor 射频倍增系数 | 典型 输出功率 （dBm） | 最小 输出功率 （dBm） |
| WR1.0AMC-I 系列 | 750 - 1,100 | WM-250 （WR1.0）UG-387U-M 系列 | 81 | -16 | -26 |
| WR1.5AMC-I 系列 | 500 - 750 | WM-380 （WR1.5）UG-387/U-M 型 | 54 | -7 | -13 |
| WR2.0AMC-I 系列 | 400 - 550 | WM-470 掀背/两厢车 （WR1.9）UG-387U-M 系列 | 36 | 1 | -5 |
| WR2.2AMC-I 系列 | 330 - 500 | WM-570 （WR2.2） （英语）UG-387/U-M 型 | 36 | 0 | -6 |
| WR2.8AMC-I 系列 | 260 - 400 | WM-710 （WR2.8）UG-387/U-M 型 | 27 | 5 | -1 |
| WR3.0AMC-I 系列 | 250 - 375 | WM-710 （WR2.8）UG-387/U-M 型 | 27 | 5 | 0 |
| WR3.4AMC-I 系列 | 220 - 330 | WR3.4 UG-387U-M | 18 | 6 | 3 |
| WR4.3AMC-I 系列 | 170 - 260 | 接线端子WR4.3 UG-387/U-M | 18 | 8 | 3 |
| WR4.5AMC-I 系列 | 160 - 250 | WR4.3 UG-387U-M | 18 | 10 | 5 |
| WR5.1AMC-I 系列 | 140 - 220 | 接线端子WR5.1 UG-387/U-M | 12 | 10 | 6 |
| WR6.5AMC-I 系列 | 110 - 170 | WR6.5 UG-387U-M | 12 | 18 | 15 |
| WR8.0AMC-I 系列 | 90 - 140 | 接线端子WR8.0 UG-387/U-M | 12 | 19 | 13 |
| WR9.0AMC-I 系列 | 82 - 125 | 接线端子WR9.0 UG-387U-M | 9 | 20 | 17 |
| WR10AMC-I | 75 - 110 | 接线端子WR10 UG-387/U-M | 6 | 20 | 17 |
| WR12AMC-I | 60 - 90 | 接线端子WR12 UG-387U-M | 6 | 20 | 17 |
| WR15AMC-I | 50 - 75 | 接线端子WR15 UG-387/U-M | 6 | 20 | 17 |
有关替代乘法因子，请联系 VDI。
Virginia Diodes 提供定制产品，以紧凑的封装提供行业领先的性能。以下是定制商品的示例：
130 GHz 集成放大器倍频器链 （130AMC-I）
描述：该集成放大器倍频器链在 ~120-140 GHz 范围内提供高输出功率。需要 RF 输入信号 （<20 GHz）。
单击此处了解更多信息。
282 GHz 紧凑型集成发射机
描述：该源将低频 VCO、放大器和 VDI 乘法器集成到一个紧凑的封装中。这种独立的紧凑型源可以在 ~282 GHz 时产生约 +10 dBm 的功率。
单击此处了解更多信息。
