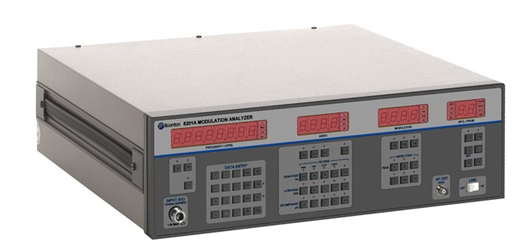

8201A 调制分析仪
100kHz至2.5GHz · AM/FM/PM · 失真0.01%起 · SINAD至80dB
产品简介
8201A 在一台仪器里完成调制与音频分析：测 AM、FM、PM、载波、音频、SINAD、失真与载波电平。
载波频率 100kHz 至 2.5GHz，FM 偏差 0 至 500kHz（精度 1%），AM 深度 0 至 99%（精度 1%），相位调制 0 至 500 弧度（精度 3%），
音频失真 0.01% 至 100% THD 或 0 至 80dB SINAD。
收发信机的调制质量一台测完：AM/FM/PM 与音频指标不用换仪器。
核心参数
• 载波频率：100kHz 至 2.5GHz
• FM 偏差：0 至 500kHz，精度 1%
• AM 深度：0 至 99%，精度 1%
• PM：0 至 500 弧度，精度 3%
• 音频失真：0.01% 至 100% THD；0 至 80dB SINAD
• 最大输入：1W（7V RMS，+30dBm）
功能特性
• 多调制同时测：AM、FM、PM 与音频指标在同一台仪器上完成。
• 精度明确：FM 与 AM 精度 1%，PM 3%，适合验收测试。
• 峰值与有效值：调制测量支持 +峰值、-峰值、峰值平均、准峰值与 RMS。
• 音频分析：20Hz 至 20kHz 失真与 SINAD，覆盖语音与音频通道。
• GPIB 接口：可程控，适合自动化测试台。
应用场景
• 收发信机调制质量：AM/FM/PM 调制深度与偏差的验收。
• 音频通道测试：失真、SINAD 与信噪比。
• 产线与维修：快速判断调制级是否正常。
• 研发验证：调制参数的批量比对。
资源下载
• 官网产品页
以上内容与指标均取自Boonton（BOONTON）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Boonton · Maury Microwave 旗下 · onetest 仪器资源库
Boonton
8201A 调制分析仪 详细指标
100kHz至2.5GHz · AM/FM/PM · 失真0.01%起 · SINAD至80dB
详细指标
以下规格取自 Boonton 8201A 官方产品资料；不同载波频段的调制频率范围与精度不同。
射频输入
• 频率范围：100kHz 至 2.5GHz
• 最大输入：1W（7V RMS，+30dBm）
• 输入阻抗：50Ω 标称，SWR 小于 1.5
调制测量
• FM 偏差范围：0 至 500kHz（随载波频段分段）
• FM 精度：读数的 1%（规定调制率）
• AM 深度：0 至 99%
• AM 精度：读数的 1%（规定调制率）
• PM 范围：0 至 500 弧度
• PM 精度：3%
• 测量方式：+峰值 / -峰值 / 峰值平均 / 准峰值 / RMS
音频
• 失真范围：0.01% 至 100% THD；0 至 80dB SINAD
• 失真精度：±读数的 10% 或 ±1dB SINAD
• 音频频率范围：20Hz 至 20kHz
• 残余失真：小于 0.1%（60dB SINAD）
型号与选件
• 8201A：调制分析仪，载波 100kHz 至 2.5GHz，AM/FM/PM 与音频指标一台完成
资源下载
以上规格取自 Boonton（BOONTON）官方 8201A 产品资料，未做推算。
