SYN5646型函数/任意波信号发生器 10nHz至60MHz |同步天下 (在产)

频率范围最高可达10nHz～60MHz，266MSa/s采样率；

集成七大仪表功能，可编程多种波形输出；

等性能双通道，相位差360°连续可调；

四种触发模式：手动触发,CH2触发，外部触发（AC）,外部触发（DC）；

支持直流5V供电，方便用户户外使用。

可编程，调制功能强大；

多样化触发功能；

波形种类丰富，外型精巧。

参考价格：

厂家：同步天下|西安同步电子科技有限公司（收录89个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

SYN5646型函数/任意波信号发生器是一款按照《JJG 173-2003信号发生器检定规程》研发生产的高性价比多功能信号发生器，可产生正弦波、方波、三角波、脉冲波、以及任意波等多种波形。该信号发生器集函数信号发生器，任意波形发生器，脉冲信号发生器，噪声发生器，频率计，计数器和扫频仪等七种仪表功能于一体。

该信号发生器输出频率范围高达10nHz～60MHz，拥有266MSa/s采样率，装配2.4寸高分辨率彩色液晶显示屏，具有扫频和频率测量功能，可同时显示输出信号、幅度、相位、占空和频率等。具有优良的幅频特性，多功能、高性能、高性价比、便携式等特点，为教育、研发、生产、测试等行业提供了新的选择,是为用户量身打造的高性价比测试信号发生解决方案。

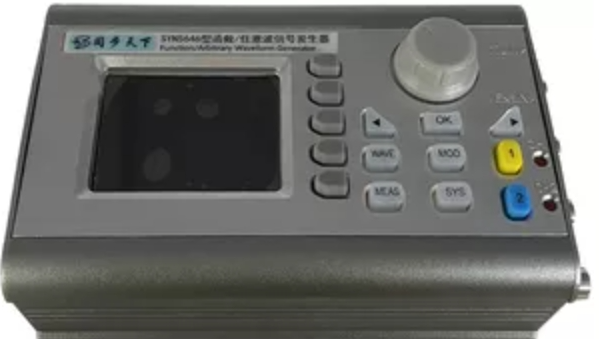

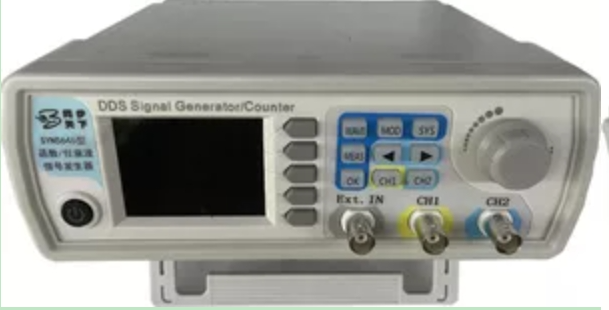

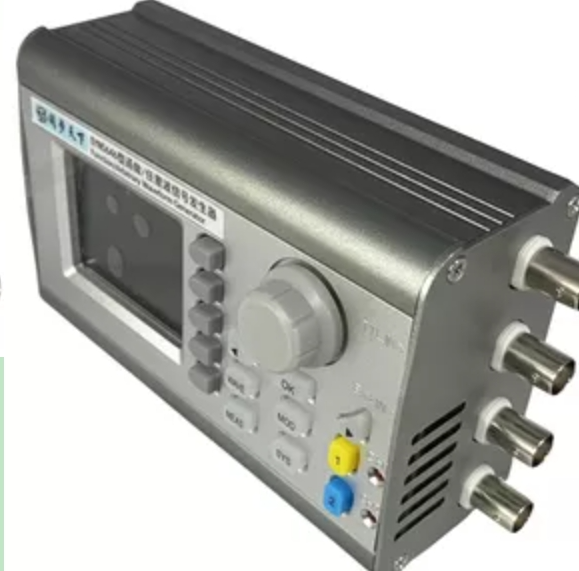

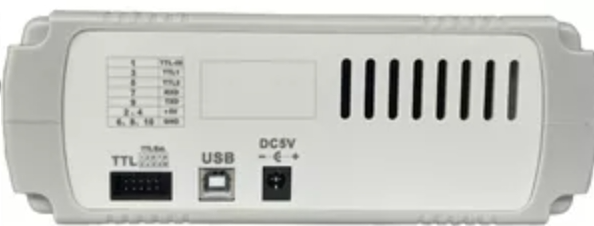

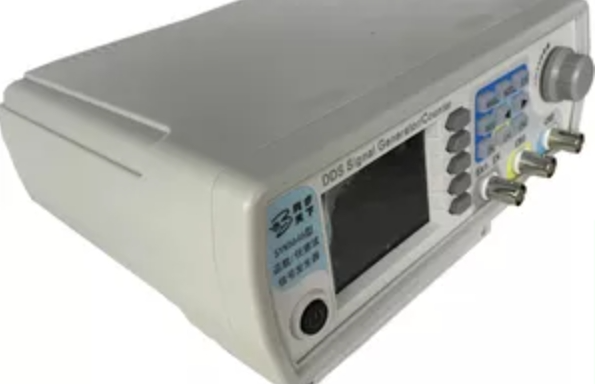

SYN5646型函数任意波信号发生器1.jpg 背面图.jpg 函数任意波信号发生器11.jpg SYN5646型函数任意波信号发生器.jpg 函数任意波信号发生器侧面.jpg

产品功能

1) 频率范围最高可达10nHz～60MHz，266MSa/s采样率；

2) 集成七大仪表功能，可编程多种波形输出；

3) 等性能双通道，相位差360°连续可调；

4) 四种触发模式：手动触发,CH2触发，外部触发（AC）,外部触发（DC）；

5) 支持直流5V供电，方便用户户外使用。

产品特点

a) 可编程，调制功能强大；

b) 多样化触发功能；

c) 波形种类丰富，外型精巧。

典型应用

1) 时频计量标准器具，教育/大学/计量实验室通用；

2) 电子仪器检测及维修；

技术指标

频率特性	正弦波	频率范围	10nHz～60MHz
谐波抑制度	≥45dBc(<1MHz); ≥40dBc(1MHz～20MHz)
总谐波失真	≤1%（20Hz～20kHz,0dBm）
方波	频率范围	10nHz～25MHz
上升沿/下降沿	≤10ns
过冲	≤5%
三角波	频率范围	10nHz～25MHz
脉冲波	频率范围	10nHz～6MHz
脉冲宽度	25ns～4000s
占空比	0.1%～99.9%
上升沿	≤10ns
TTL数字波	频率范围	10nHz～6MHz
上升沿/下降沿	≤20ns
偏正弦波	占空比	0.1%～99.9%
锯齿波	线性度	≥98%(0.01Hz～10kHz)
任意波	频率范围	10nHz～6MHz
波形长度	2048点
存储个数	60个
脉冲宽度调节范围	24ns～4000s
频率最小分辨率	10nHz
频率准确度	±20ppm （0 ～ 50℃）
频率稳定度	±1ppm /3小时
波形特性	通道个数	2
输出阻抗	50Ω（典型）
保护	短路保护
波形长度	2048点/通道
波形采样率	266MSa/s
波形垂直分辨率	14位
波形种类	正弦波、方波、脉冲波（占空比可调，脉冲宽度和周期时间精确可调）、三角波、偏正弦波、CMOS波、直流电平（通过调节偏置设置直流幅度）、半波、全波、正阶梯波、反阶梯波、噪声波、指数升、指数降、多音波、辛克脉冲、洛伦兹脉冲，和60种用户自定义波形。
幅度	幅值范围	2mVpp～20Vpp（频率＜11MHz）
2mVpp～10Vpp（11MHz≤频率＜31MHz）
2mVpp～5Vpp（31MHz≤频率＜60MHz）
幅值分辨率	1mVpp
幅值稳定度	± 0.5%/5小时
幅值平坦度	±5%<10MHz
±10%<10MHz～60MHz
直流偏置	偏置调节范围	-9.99V～9.99V
偏置分辨率	0.01V
相位特性	相位调节范围	0～359.9°
相位分辨率	0.1°
测量计数功能	猝发	触发源	手动触发、CH2触发、外部触发（AC）、外部触发（DC）
脉冲数	1～1048575
测量模式	测量功能	频率、正负脉宽、周期
耦合方式	直流、交流
闸门时间	10ms-10s
测频范围	1Hz～100MHz
输入信号幅度范围	2Vpp～20Vpp
周期测量	20s（10ns分辨率）
脉冲宽度	20s（10ns分辨率）
计数模式	计数范围	0～4294967295
耦合方式	直流和交流两种耦合方式
计数方式	手动
扫描特性	扫描通道	CH1或CH2
扫描模式	线性、对数
扫描方向	递增、递减、往返
起始/终点频率	和相应载波频率上下限一致
起始/终点幅度	和相应载波幅度上下限一致
起始/终点占空比	和相应载波占空比上下限一致
扫描时间	0.1s～999.9s
显示	类型	2.4寸TFT彩色液晶显示
储存及加载	数量	100组
位置	00～99（开机默认调入00存储位置参数）
任意波	数量	1～60共60组（开机默认为15组）
接口	接口方式	采用USB转串行接口
扩展接口	具有TTL电平方式的串口，方便用户二次开发
通讯速率	采用标准115200BPS
通讯协议	采用命令行方式，协议公开
直流电源	电压/电流	DC5V±0.5V 3A
环境	温度范围	温度：0～40℃
湿度范围	湿度:<80%
外形尺寸	标配：200x175x70mm（台式）选件：143x96x55mm（便携式）
选件	根据客户需求定制类似产品

台式尺寸图



便携式尺寸图
