是德科技|KEYSIGHT

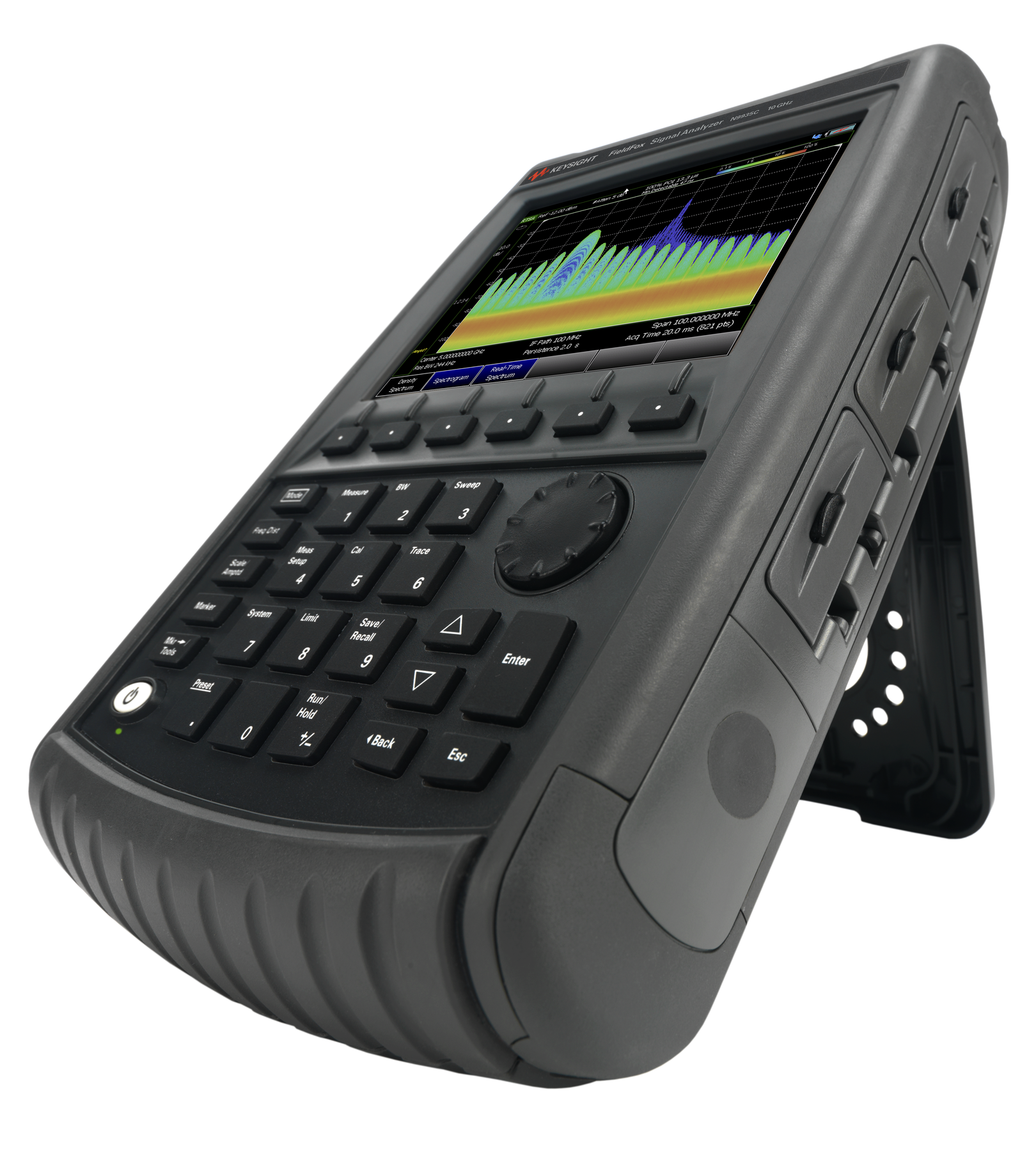

FieldFox-级便携式信号分析仪，10 GHz
将精准测量带入现场
产品简介
一款轻量级、耐用且软件定义的10 GHz频谱分析仪
核心参数
• 一款轻量级、耐用且软件定义的10 GHz频谱分析仪：最大频率
• 10 GHz：VNA 功能
• 不：Maximum IQ 流媒体带宽
• 1 MHz：最大分析带宽
功能特性
• 随时随地分析FieldFox 分析仪：释放您的分析潜力，体验3 kHz至10 GHz的高性能频谱分析。选择最适合您不断变化需求的软件FieldFox 。
捕捉难以捉摸的信号，提供高达120 MHz的无间隙实时带宽。
无需预热即可进行精确的频谱分析仪测量（精度±0.15 dB）。
对5G NR和LTE进行空中测量。
使用GPS/GNSS进行地理定位和时间戳记录。
携带一个轻量化单元，重量为3.4千克（7.4磅）。
包含内容：
基础型号：频谱分析仪（SA）
交流/直流适配器
符合当地标准的电源线
可充电锂离子电池
软质收纳包，配有背包式背带和肩带
快速参考指南
资源下载
以上内容与指标均取自是德科技（KEYSIGHT）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
是德科技|KEYSIGHT · onetest 仪器资源库
是德科技|KEYSIGHT
FieldFox-级便携式信号分析仪，10 GHz 详细指标
将精准测量带入现场
详细指标
本页为厂家公布指标的**原文摘录**（英文数据手册直排，未做折算）；标注 spec./typ./char./nom. 者为原文口径词，含义见数据手册 Definition 一节。
Frequency Specifications
• Models Frequency range：
• N991xC N9912C 3 kHz to 4/6.5/10 GHz：
• N9913C 3 kHz to 4 GHz：
• N9914C 3 kHz to 6.5 GHz：
• N9915C 3 kHz to 10 GHz：
• Frequency reference, -10 to 55 °C：
• Accuracy ± 0.9 ppm (spec) + aging：
• ± 0.5 ppm (typical) + aging：
• Accuracy, when locked to GPS ± 0.010 ppm (nominal)：
• Accuracy, when GPS antenna is disconnected ± 0.4 ppm (nominal)1：
• Aging Rate ± 1 ppm/yr for 20 years (spec), will not exceed ± 3.5 ppm：
Frequency resolution Specifications
• 3 kHz to 1.49961 GHz 0.34 Hz：
• > 1.49961 to 2.99961 GHz 0.67 Hz：
• > 2.99961 GHz to 5.99961 GHz 1.34 Hz：
• > 5.99961 GHz to 10 GHz 2.68 Hz：
• Data points or resolution：
• 101, 201, 401, 601, 801, 1001, 1601, 4001, 10,001：
• Arbitrary number of points settable through front panel and SCPI：
• IF bandwidth2：
• 3 Hz, 10 Hz, 30 Hz, 100 Hz, 300 Hz, 1 kHz, 3 kHz, 10 kHz, 30 kHz, 100 kHz：
• System impedance：
• 50 Ω (nominal), 75 Ω with appropriate adapter and calibration kit：
• 1 The maximum drift expected in the frequency reference applicable when the ambient temperature changes ±5°C from the：
• temperature when the GPS signal was last connected.：
• 2 VNA mode only. Recommend using averaging in CAT mode.：
Test port output Specifications
• High power in the N991xC refers to the analyzer’s target output power level when the Power Setting is：
• High. An example:：
• • N991xC: For a 58.4 MHz to 10 GHz frequency sweep, the analyzer achieves an 8 dBm power level：
• across the band.：
• Low power level for N991xC analyzers flattens at -50 dBm across the entire frequency band and is the：
• analyzer’s output when the Power Setting is Low.：
• Max leveled power in the N991xC refers to the maximum leveled (flattened) power achieved across the：
• designated frequency range. An example:：
• • N991xC: For a 58.4 MHz to 10 GHz frequency sweep with the analyzer configured to measure all four：
• S-parameters, needing both ports 1 and 2, the maximum power the analyzer can be set to is：
• 7 dBm.：
• Test port output power (dBm), high power Typical：
• N991xC Port 1 or Port 2：
• 3 kHz to 50 kHz -12：
• > 50 kHz to 150 kHz -6：
• > 150 kHz to 300 kHz -2：
• > 300 kHz to 800 kHz 0：
• > 800 kHz to 3.45 MHz 2：
• > 3.45 MHz to 58.4 MHz 5：
• > 58.4 MHz to 10 GHz 8：
• Test port output power (dBm), low power Typical：
• N991xC Port 1 or Port 2：
• 3 kHz to 10 GHz -50 dBm (flattened) ±0.5 dB：
• Max leveled output power (dBm) Nominal Nominal：
• N991xC Port 1 Port 2：
• > 3.45 MHz to 58.4 MHz 5 5：
• > 58.4 MHz to 10 GHz 8 7：
• Output power range：
• CAT High, low, and manual. Default (preset) power is manual, −15 dBm.：
• Manual power is flattened.：
• VNA High, low, and manual. Default (preset) power is manual, −15 dBm.：
• Manual power is flattened.：
• Power step size：
• Power settable in 1 dB steps across power range. Flat power, in 1 dB steps, is available across the whole：
• frequency span, nominal.：
• Power level accuracy1 Typical：
• N991xC Port 1 or Port 2 at -20 dBm：
• 3 kHz to 300 kHz ± 0.6 dB：
• > 300 kHz to 10 GHz ± 0.5 dB：
• Power level linearity Nominal：
• N991xC Port 1 or Port 2, −50 dBm ≤ P < max leveled power：
• > 10 MHz to 10 GHz ± 0.45 dB：
System performance Specifications
• 3 kHz to 30 kHz - 86 - 87：
• > 30 kHz to 1 MHz - 110 - 115：
• > 1 MHz to 10 MHz 102 117 101 116：
• > 10 MHz to 4 GHz 106 118 103 118：
• > 4 GHz to 6.5 GHz 104 117 104 120：
• > 6.5 GHz to 10 GHz 104 116 102 117：
• Measurement stability over temperature Nominal Nominal：
• N991xC Frequency Magnitude (dB/ºC) Phase (deg/ºC)：
• 3 kHz to 100 kHz ± 0.6 ± 2.9：
• > 100 kHz to 10 GHz ± 0.011 ± 0.4：
• Measurement speed (Sweep time)：
• CAT N991xC：
• Return loss, 3 kHz to 10 GHz, 1-port cal, 1001 points 461 µs/pt：
• Distance-to-fault, 100-meter cable, 1-port cal, 1001 points 512 µs/pt：
• VNA N991xC：
• S11 and S21, 30 kHz to 10 GHz, enhanced response cal, 100 kHz：
• IF bandwidth, 1001 points：
• 200 μs/pt：
• 1 Power levels are calibrated based on PNA-X tuned receiver for the entire frequency range.：
• 2 System dynamic range is measured in the factory with loads on the test ports after a thru normalization.：
• 3 For CAT mode, “Insertion loss (2- port)”, decrease listed dynamic range specifications by 20 dB, as CAT mode IFBW is fixed at：
• 10 kHz. Can obtain full dynamic range by using S21 measurement in VNA mode with 100 Hz IFBW.：
• System dynamic range2,3 (dB), high power, 300 Hz IFBW, 100-point average, Port 1 or Port 2 (-10 to 55°C)：
• Frequency S12 Spec S12 Typical S21 Spec S21 Typical：
• Trace noise, high power, 300 Hz IFBW, Port 1 or Port 2 Specifications (-10 to 55⁰C)：
• N991xC Frequency Magnitude (dB rms) Phase (deg rms)：
• 3 kHz to 50 kHz 0.00521 0.0721：
• > 50 kHz to 5 GHz2 0.0011 0.011：
• > 5 GHz to 10 GHz 0.0015 0.015：
• Receiver compression Typical：
• N991xC Frequency Port 1 or Port 2：
• 250 kHz to 1.25 GHz +8 dBm, 0.20 dB compression：
• > 1.25 GHz to 5 GHz +8 dBm, 0.15 dB compression：
• > 5 GHz to 10 GHz +8 dBm, 0.10 dB compression：
• Maximum input level Port 1 or Port 2：
• N991xC Average CW power DC：
• +25 dBm, 0.3 watts ±40 VDC：
• Immunity to interfering signals：
• N991xC Nominal：
• On carrier frequency +7 dBm：
• Offset from carrier frequency > 1 MHz +7 dBm：
• > 10 MHz +10 dBm：
• 1 Typical values, 10 Hz IFBW.：
• 2 Excludes frequency range between 5 MHz and 25 MHz.：
• CAT and VNA measurements：
• CAT mode：
• CAT measurements Distance-to-fault (dB), Distance-to-fault (Lin)：
• Return loss (dB)：
• Return loss & DTF (dB)：
• VSWR：
• Distance-to-fault (VSWR)：
• Cable loss (1-port)：
• Insertion loss (2-port) (requires option 211)：
• TDR (Lin rho) (requires option 215), TDR (ohm) (requires option 215)：
• TDR & DTF (requires option 215)：
• Distance-to-Fault (DTF) settings：
• Frequency/distance：
• Sweep time：
• Frequency mode：
• Start distance, stop distance：
• Units: meters or feet (Can also be set as Preferences)：
• Bandpass, lowpass：
• CAT mode averaging Set sweep time in seconds：
• Distance-to-fault Available in CAT mode. Standard on N991xC analyzers.：
• Range = velocity factor x speed of light x (# of points -1) / freq. span x 2;：
• # of points auto coupled according to start and stop distance entered.：
• Resolution = range / (# of points -1)：
• Transform modes: Bandpass, low-pass：
• Window types: Maximum, medium, and minimum：
• Alias free range indicator: On/Off：
• Dispersion compensation for waveguide: Yes：
• Return loss, log magnitude -500 to 500 dB：
• Log magnitude resolution 0.01 dB：
• VSWR 1.01 to 1000：
• VSWR resolution 0.01：
• VNA mode：
• VNA Transmission/Reflection (T/R) S11, S21 magnitude and phase (requires option 210)：
• VNA S-parameters S11, S21, S22, S12 magnitude and phase：
• (N9912C requires option NAx, other N991xC requires options 210 and：
• 211)：
• Number of traces Four traces available: Tr1, Tr2, Tr3, Tr4：
• Display formats Single-trace：
• Dual-trace split (each trace on separate graticule)：
• Dual-trace overlay (both traces on one graticule)：
• Three-trace split (each trace on separate graticule)：
• Three-trace overlay (all three traces on one graticule)：
• Quad-trace split (each trace on separate graticule)：
• Quad-trace overlay (all four traces on one graticule)：
• VNA trace formats Log magnitude, linear magnitude, VSWR, phase, Smith chart, polar,：
• group delay, unwrapped phase, real impedance, imaginary impedance,：
• Z magnitude：
• Frequency settings Start, stop, center, span：
• Frequency sweep type Linear：
• Sweep type trigger Continuous, single：
• Sweep trigger source Internal, external, point (point trigger applies to 1-port cal only)：
• Sweep trigger slope Positive, negative：
• Sweep trigger delay 0 to 10 seconds：
• Averaging Sweep: 2 to 1000; Point: 2 to 500：
• Smoothing Computes the moving average of adjacent data points. Smoothing：
• aperture defines the trace width (number of points) to be averaged.：
• Minimum aperture: 0.05% of frequency span：
• Maximum aperture: 25% of frequency span：
• Scale Autoscale, scale, reference level, reference position：
• Autoscale: Automatically selects scale resolution and reference value to：
• center the trace.：
• Autoscale all: Scales all visible traces.：
• S11, log magnitude -500 to 500 dB：
• Log magnitude resolution 0.01 dB：
• VSWR 1.01 to 1000：
• VSWR resolution 0.01：
• Phase -180 to +180 degrees (unwrapped phase can show larger values)：
• Phase resolution 0.01 degrees：
• Phase offset -360 to +360 degrees：
• Magnitude offset -100 to +100 dB：
• Trace math Vector division or subtraction of current linear measurement values and：
• memory data：
• Port extension For both port 1 and port 2, delay settings. Port extensions apply to all：
• measurements.：
• Marker formats Default marker format is the trace format. Other formats:：
• R + jX; Z magnitude; Phase; Real; Imaginary：
• Mag & Phase：
• dB Angle：
• General CAT / VNA modes：
• Marker functions Peak, Next Peak, Peak Left, Peak Right, Mkr→Center, Mkr→Delay, Min：
• Search, Peak Excursion, Peak Threshold, Target, Bandwidth (BW, Q,：
• Loss), Tracking CAT mode only: Tracking 3 peaks (CAT mode),：
• Marker→Start distance, Marker→Stop distance：
• Marker table On/Off：
• Marker types Normal, delta, data trace and memory trace markers：
• Marker coupling On/Off (coupling between traces)：
• Frequency blanking Security level: none, high. If high, all frequency information is blanked：
• out. An instrument preset is required to re-enable the frequency：
• information.：
• Display data Display data, memory, data and memory, or data math：
• Trace math One memory trace per data trace.：
• CAT and VNA mode calibrations：
• FieldFox analyzers offer three tiers of calibrations, thus providing users with different levels of calibration：
• effort and accuracy.：
• CalReady：
• CalReady is the most basic calibration and is sufficient for a quick pass/fail or go/no go verification. Every：
• FieldFox is calibrated at the factory, at test ports 1 and 2, at room temperature. CalReady can be applied：
• either as an “enhanced response CalReady” or a “2-port CalReady.” The default setting is 2-port：
• CalReady, so correction is applied to both ports. A user preference allows user to change the CalReady：
• methodology to enhanced response CalReady.：
• A 30-minute warm-up period is recommended for a quick test. A 60-minute warm-up is necessary for：
• more stringent test requirements.：
• If CalReady is the basis for most measurements, the annual cal cycle must be followed, as the CalReady：
• calibration will be updated during the annual cal cycle.：
• Standard calibrations：
• Standard calibrations are the most accurate calibrations offered in FieldFox. FieldFox’s calibration engine：
• is based on Keysight’s flagship PNA calibration engine, and as such, offers many of the standard：
• calibrations. FieldFox supports both coaxial and waveguide calibrations. The table below lists the：
• commonly used calibrations.：
• Keysight recommends a 30-minute warm-up period for standard calibrations. For ultimate in stability and：
• accuracy, a 90-minute warm-up period is necessary.：
• Frequency response：
• Open response：
• Short response：
• Thru response：
• With and without isolation：
• Simultaneous magnitude and phase correction of frequency response errors：
• for either reflection or transmission measurements. Isolation corrects for：
• crosstalk errors.：
• 1-port OSL (Port 1)：
• 1-port OSL (Port 2)：
• SSL (for waveguide)：
• Open, short, and load：
• Traditional 1-port calibration for reflection measurements. Corrects for：
• directivity, source match, and frequency response errors.：
• For waveguide calibrations, depending on the calibration kit definition, this is：
• presented as a short, offset short and load calibration.：
• Enhanced response (also known：
• as one-path, two-port)：
• Forward enhanced response：
• Reverse enhanced response：
• Corrects for frequency response and source match. Partial correction for load：
• match for low-loss reciprocal devices.：
• QSOLT (2-port) QSOLT or Quick short-open-load-thru is FieldFox’s default recommended：
• calibration for insertable devices. Full 12-term error correction. Requires fewer：
• connections, compared to traditional SOLT (4 compared to 7). Corrects for：
• directivity, source match, reflection frequency response, load match, and：
• transmission frequency response.：
• Full 2-port (unknown thru：
• calibration)：
• FieldFox’s default recommended calibration for non-insertable devices. Full 12-：
• term error correction. Beneficial for characterizing non-insertable devices such：
• as Type-N to 3.5 mm, or female-female devices. Corrects for directivity, source：
• match, reflection frequency response, load match, and transmission frequency：
• response.：
• TRL TRL or thru-reflect-line compensates for directivity, reflection, and transmission：
• frequency response in both the forward and reverse directions.：
• ** Note: FieldFox does not offer the traditional SOLT calibration. Instead, it offers the more accurate Full 2- port (unknown thru),：
• and also QSOLT.：
• ECal：
• FieldFox supports all Keysight USB ECal modules, both standard and value-line ECals.：
• FieldFox’s guided calibration wizard：
• FieldFox’s calibration wizard recommends a calibration type and calibration kit based on selected：
• parameters and connector types. Alternatively, users can select their own calibration type and calibration：
• kit. FieldFox’s calibration wizard ensures a valid calibration selection.：
• Interpolation error correction：
• With any type of accuracy enhancement applied, interpolated mode recalculates the error coefficients：
• when the test frequencies are changed. The number of points can be increased or decreased, and the：
• start/stop frequencies can be changed, but the resulting frequency span must be a subset of the original：
• calibration frequency span.：
• Connectors：
• The FieldFox firmware supports the following connector types by default. Add other connector types with：
• a calibration kit that contains the connector type.：
• Coaxial Waveguide：
• Type-N 50 ohm WR-10 WR-90：
• Type-N 75 ohm WR-15 WR-112：
• 7/16 WR-19 WR-137：
• TNC WR-22 WR-159：
• Type-F WR-28 WR-187：
• 7 mm WR-34 WR-229：
• 3.5 mm WR-42 WR-284：
• 2.92 mm WR-51 WR-650：
• 2.4 mm WR-62：
• 1.85 mm WR-75：
• FieldFox S-parameter measurement uncertainties：
• The configurations listed below include measurement uncertainties based on ISO GUM methodology：
• calculations.：
• FieldFox model Calibration kit Calibration type DUT connector Uncertainty：
• N991xC 85518A or 85519A Full 2-port calibration Type-N Spec：
• N991xC 85054D Full 2-port calibration Type-N Spec：
• N991xC N7554A Full 2-port calibration Type-N Spec：
• N991xC N4690D Full 2-port calibration Type-N Spec：
• Corrected Measurement Uncertainty：
• N9912/13/14/15C, 85518A or 85519A, Full 2-port Cal, DUT: Type-N, Spec：
• Corrected performance table calculated using uncertainties with a coverage factor of 2.：
• Corrected：
• performance (dB) 0.003 to 500 MHz 0.5 to 2 GHz 2 to 8 GHz 8 to 10 GHz：
• Directivity 40 41 34 32：
• Source match 38 34 30 29：
• Load match1 39 36 28 28：
• Reflection tracking ±00011 ±0.02 ±0.036 ±0.009：
• Transmission tracking1 ±0.044 ±0.087 ±0.21 ±0.21：
• Uncertainty plots: power level of -20 dBm, 10 Hz IF bandwidth, no averaging, battery saver off, and 60-：
• minute warm-up time. Includes uncertainties due to drift, noise, compression, and dynamic accuracy.：
• Coverage factor of 1 applied to uncertainties, for ease of comparison with other industry handheld：
• analyzers.：
• Transmission uncertainty (S21, S12)：
• Reflection uncertainty (S11, S22)：
• 1. Load match and transmission tracking are typical values.：
• N9912/13/14/15C, 85054D, Full 2-port Cal, DUT: Type-N, Spec：
• Corrected performance table calculated using uncertainties with a coverage factor of 2.：
• Corrected performance (dB) 0.003 to 500 MHz 0.5 to 2 GHz 2 to 8 GHz 8 to 10 GHz：
• Directivity 37 37 33 31：
• Source match 37 37 33 31：
• Load match1 37 37 33 31：
• Reflection tracking ±0.00068 ±0.0019 ±0.0053 ±0.0073：
• Transmission tracking1 ±0.004 ±0.012 ±0.038 ±0.042：
• Uncertainty plots: power level of -20 dBm, 10 Hz IF bandwidth, no averaging, battery saver off, and 60-：
• minute warm-up time. Includes uncertainties due to drift, noise, compression, and dynamic accuracy.：
• Coverage factor of 1 applied to uncertainties, for ease of comparison with other industry handheld：
• analyzers.：
• Transmission uncertainty (S21, S12)：
• Reflection uncertainty (S11, S22)：
• 1 Load match and transmission tracking are typical values.：
• N9912/13/14/15C, N7554A ECal, Full 2-port Cal, DUT: Type-N, Spec：
• Corrected performance table calculated using uncertainties with a coverage factor of 2.：
• Corrected performance (dB) 0.003 to 500 MHz 0.5 to 2 GHz 2 to 8 GHz 8 to 10 GHz：
• Directivity 44 44 42 40：
• Source match 36 32 28 28：
• Load match1 36 34 28 27：
• Reflection tracking ±0.0067 ±0.0036 ±0.054 ±0.076：
• Transmission tracking1 ±0.063 ±0.086 ±0.14 ±0.16：
• Uncertainty plots: power level of -20 dBm, 10 Hz IF bandwidth, no averaging, battery saver off, and 60-：
• minute warm-up time. Includes uncertainties due to drift, noise, compression, and dynamic accuracy.：
• Coverage factor of 1 applied to uncertainties, for ease of comparison with other industry handheld：
• analyzers.：
• Transmission uncertainty (S21, S12)：
• Reflection uncertainty (S11, S22)：
• 1 Load match and transmission tracking are typical values.：
• N9912/13/14/15C, N4690D ECal Option 0DC, Full 2-port Cal, DUT: Type-N, Spec：
• Corrected performance table calculated using uncertainties with a coverage factor of 2.：
• Corrected performance (dB) 1 0.003 to 500 MHz 0.5 to 2 GHz 2 to 8 GHz 8 to 10 GHz：
• Directivity 45 45 40 40：
• Source match 40 43 40 40：
• Load match2 37 37 37 33：
• Reflection tracking ±0.05 ±0.03 ±0.03 ±0.03：
• Transmission tracking2 ±0.064 ±0.063 ±0.063 ±0.099：
• Uncertainty plots: power level of -20 dBm, 10 Hz IF bandwidth, no averaging, battery saver off, and 60-：
• minute warm-up time. Includes uncertainties due to drift, noise, compression, and dynamic accuracy.：
• Coverage factor of 1 applied to uncertainties, for ease of comparison with other industry handheld：
• analyzers.：
• Transmission uncertainty (S21, S12)：
• Reflection uncertainty (S11, S22)：
• 1. When applied power exceeds -5 dBm, calibration results will be degraded from the performance indicated in this table.：
• 2. Load match and transmission tracking are typical values.：
• N9912/13/14/15C, N4690D ECal Option 003, Full 2-port Cal, DUT: Type-N, Spec：
• Corrected performance table calculated using uncertainties with a coverage factor of 2.：
• Corrected performance：
• (dB) 1 0.3 to 2 MHz 2 to 10 MHz 10 to 500：
• MHz 0.5 to 2 GHz 2 to 8 GHz 8 to 10 GHz：
• Directivity 30 40 45 45 40 40：
• Source match 28 35 40 43 40 40：
• Load match2 28 35 40 37 37 33：
• Reflection tracking ±0.12 ±0.07 ±0.05 ±0.03 ±0.03 ±0.03：
• Transmission tracking2 ±0.12 ±0.07 ±0.05 ±0.063 ±0.063 ±0.098：
• Uncertainty plots: power level of -20 dBm, 10 Hz IF bandwidth, no averaging, battery saver off, and 60-：
• minute warm-up time. Includes uncertainties due to drift, noise, compression, and dynamic accuracy.：
• Coverage factor of 1 applied to uncertainties, for ease of comparison with other industry handheld：
• analyzers.：
• Transmission uncertainty (S21, S12)：
• Reflection uncertainty (S11, S22)：
• 1. When applied power exceeds -5 dBm, calibration results will be degraded from the performance indicated in this table.：
• 2. Load match and transmission tracking are typical values.：
• TDR Cable Measurements (Option 215)：
• The performance listed in TDR cable measurements, VNA time domain, mixed-mode S-parameters and：
• vector voltmeter sections applies to the capabilities available in the following models:：
• Description Model number：
• FieldFox RF & microwave (combination) analyzers N9912C, N9913C, N9914C, N9915C：
• See FieldFox Configuration Guide for option information. Many capabilities listed in this Data Sheet：
• require options.：
• The TDR cable option adds time domain reflectometry (TDR) measurements to FieldFox’s CAT mode.：
• FieldFox’s TDR measurements are based on an inverse Fourier transform of the frequency-domain data.：
• TDR measurements are useful in not only identifying the location of faults along cables, but also the：
• nature of the fault. Resistive, inductive and capacitive faults will each have a different response. These：
• differences help engineers and technicians’ trouble-shoot line faults.：
• Measurements: TDR (linear rho), TDR (ohm), TDR & DTF：
• Y-axis: linear (rho) or impedance (ohm)：
• X-axis: distance (meters or feet)：
• VNA Time Domain (Option 010)：
• In time-domain mode, FieldFox computes the inverse Fourier transform of the frequency-domain data to：
• display reflection or transmission coefficients versus time.：
• Setup parameters：
• Time Start, stop, center, span：
• Gating Start, stop, center, span, and on/off：
• Numbers of points, velocity vector, line loss, window shape, independent control for all four traces：
• Time stimulus modes：
• Low-pass step Low-pass step is similar to a traditional time domain reflectometer (TDR)：
• stimulus waveform. It is used to measure low-pass devices. The：
• frequency-domain data should extend from DC (extrapolated value) to a：
• higher value.：
• Low-pass impulse Low-pass impulse response is used to measure low-pass devices.：
• Bandpass impulse The bandpass impulse simulates a pulsed RF signal and is used to：
• measure the time domain response of band-limited devices.：
• Windows：
• The windowing function can be used to filter the frequency domain data and thereby reduce overshoot and ringing in：
• the time domain response.：
• Windows Minimum, medium and maximum, manual entry of Kaiser Beta and：
• impulse width.：
• Gating：
• The gating function can be used to selectively remove reflection or transmission time domain responses. In：
• converting back to the frequency domain, the effects of the responses outside the gate are removed. The results can：
• be viewed with gating on and off, using two traces.：
• Gate types Notch, bandpass：
• Gate shapes Maximum, wide, normal, minimum：
• Mixed-Mode S-Parameters (Option 212)：
• Mixed-mode S-parameters are also known as balanced measurements. Not available for N9912C.：
• Measurements：
• Scc11 Common mode reflection：
• Sdd11 Differential mode reflection：
• Scd11 Differential mode stimulus, common mode response：
• Sdc11 Common mode stimulus, differential mode response：
• FieldFox’s mixed-mode S-parameter measurements require the use of the default factory calibration or a：
• user 2-port calibration. So, the FieldFox analyzer must be equipped with 2-port measurement functionality：
• to measure mixed-mode S-parameters. Mixed-mode S-parameters are an extension of the VNA：
• capabilities.：
• Vector Voltmeter (VVM) (Option 308)：
• With vector voltmeter mode, you can characterize the difference between two measurements easily. The：
• zeroing function allows you to create a reference signal and characterize the difference between two：
• device measurements. The results are shown on a large display in digital format.：
• Model Options Frequency range：
• N9912C NA4 and 308 3 kHz to 4 GHz：
• NA6 and 308 3 kHz to 6.5 GHz：
• NAX and 308 3 kHz to 10 GHz：
• N9913C 308 3 kHz to 4 GHz：
• N9914C 308 3 kHz to 6.5 GHz：
• N9915C 308 3 kHz to 10 GHz：
• Setup parameters：
• 1-port cable trimming Reflection (S11 or S22 measurement), magnitude and phase：
• 2-port transmission Transmission or S21 measurement, magnitude, and phase：
• A/B and B/A Ratio of two receivers or channels, magnitude, and phase – Need an external signal：
• generator for the A/B or B/A measurement：
• Frequency (one CW frequency point)：
• IF bandwidth: 10 Hz to 100 kHz or 3 Hz to 30 kHz：
• Output power: Low, high, manual：
• Ratio accuracy (A/B and B/A)：
• Must zero before measuring DUT. Recommend using a high-quality power splitter or 6 dB attenuators to：
• minimize uncertainty due to mismatch.：
• Frequency Nominal (dB)：
• N991xC 100 kHz to 2 GHz ± 0.2：
• Spectrum Analyzer (Option SAx on N9912C or：
• Option 233 on Combination Analyzers)：
• The performance listed in this section applies to the spectrum analyzer capabilities available in the：
• following models:：
• Description Model number：
• FieldFox RF combination analyzers N9912C, N9913C, N9914C, N9915C：
• FieldFox RF spectrum analyzers N9933C, N9934C, N9935C：
• See FieldFox Configuration Guide for option information. Many capabilities listed in this Data Sheet：
• require options.：
Frequency and time Specifications
• Model Option Frequency range 1：
• N9912C SA4 3 kHz to 4 GHz：
• SA6 3 kHz to 6.5 GHz：
• SAX 3 kHz to 10 GHz：
• N9913C 233 3 kHz to 4 GHz：
• N9914C 233 3 kHz to 6.5 GHz：
• N9915C 233 3 kHz to 10 GHz：
• N9933C 3 kHz to 4 GHz：
• N9934C 3 kHz to 6.5 GHz：
• N9935C 3 kHz to 10 GHz：
• Frequency reference, -10 to 55 °C：
• Accuracy ±0.9 ppm (spec) + aging：
• ±0.5 ppm (typical) + aging：
• Accuracy, when locked to GPS ±0.01 ppm (nominal)：
• Accuracy, when GPS antenna is disconnected ±0.4 ppm (nominal) 2：
• Aging rate ±1 ppm/yr for 20 years (spec), will not exceed ±3.5 ppm：
• Frequency readout accuracy (start, stop, center, marker)：
• ± (readout frequency x frequency reference accuracy +：
• RBW centering + 0.5 x horizontal resolution)：
• Horizontal resolution = frequency span / (trace points – 1)：
• RBW centering:：
• 5% x RBW, FFT mode (nominal)：
• 16% x RBW, step mode (nominal)：
• 1 The spectrum analyzer is tunable to 0 Hz or DC.：
• 2 The maximum drift expected in the frequency reference applicable when the ambient temperature changes ± 5°C from the：
• temperature when the GPS signal was last connected.：
• Marker frequency counter：
• Accuracy ± (marker frequency x frequency reference accuracy + counter resolution)：
• Resolution 0.1, 1, 10 Hz：
• Frequency span Spec：
• Range 0 Hz (zero span), 10 Hz to maximum frequency range of instrument：
• Resolution 1 Hz：
• Accuracy ± (2 x RBW centering + horizontal resolution) for detector = Normal：
• Sweep time readout Measured value of the time required to complete a sweep from start to finish,：
• including time to tune receiver, acquire data, and process trace.：
• Trace update Nominal：
• Span = 20 MHz, RBW,：
• VBW = 3 kHz：
• 9 updates per second：
• Span = 100 MHz, RBW, VBW：
• autocoupled：
• 25 updates per second：
• Span = 10 GHz, RBW = 1 MHz,：
• VBW autocoupled：
• Approximately 2 updates per second：
• Center frequency tune and transfer1 Nominal：
• 101 points, zero span 80 ms：
• 101 points, 1 MHz span 75 ms：
• 101 points, 100 MHz span 75 ms：
• Sweep time, zero span Nominal：
• Range 1 μs to 6000 s：
• Resolution 100 ns：
• Readout Entered value representing trace horizontal scale range：
• Trigger (for zero span and FFT sweeps)：
• Trigger type Free run, external, video, RF burst, periodic：
• Trigger slope Positive edge, negative edge：
• Trigger delay Range: -150 ms to 10 s：
• Resolution: 100 s：
• Auto trigger Forces a periodic acquisition in the absence of a trigger event：
• Range: 0 (off) to 30 s：
• Trigger position (zero span) Controls horizontal position of the pulse edge; use sweep time to zoom into：
• pulse edge：
• Range: 0 to 10, integer steps; 0 is left edge of graticule, 10 is right edge of：
• graticule：
• 1 Within full frequency range of instrument, not band dependent.：
• RF burst trigger Nominal：
• Dynamic range 40 dB：
• Bandwidth 20 MHz：
• Operating frequency range 20 MHz to maximum instrument frequency：
• Sweep (trace) point range：
• All spans 101, 201, 401, 601, 801, 1001 (defaults to 401)：
• Arbitrary 2 to 20,001 settable through soft key “# Points” or SCPI：
• Bandwidth accuracy Nominal：
• Zero span 10 Hz to 1 MHz ± 5%：
• 3 MHz ± 10%：
• 5 MHz ± 15%：
• Non-zero span 1 Hz to 100 kHz ± 1%：
• 300 kHz to 1 MHz ± 5%：
• 3 MHz ± 10%：
• 5 MHz ± 15%：
Amplitude accuracy and range Specifications
• Amplitude range Average CW power：
• Measurement range DANL to +20 dBm：
• Input attenuator range 0 to 40 dB, in 5 dB steps：
• Preamplifier Nominal：
• Frequency range Full band (3 kHz to maximum frequency of instrument)：
• Gain +20 dB, 3 kHz to 10 GHz：
• Maximum safe input level Average CW power DC：
• Frequency range +25 dBm, 0.3 watts ±40 VDC：
• Resolution bandwidth (RBW) Nominal：
• Range (-3 dB bandwidth)：
• Zero span 10 Hz to 5 MHz 1, 3, 10 sequence：
• Non-zero span 1 Hz to 5 MHz (>5MHz)2 1, 1.5, 2, 3, 5, 7.5, 10 sequence < 300 kHz, 300：
• kHz, 1 MHz, 3 MHz, 5 MHz (Other RBWs may：
• be set depending on settings)：
• Step keys change RBW in 1, 3, 10 sequence：
• Selectivity (−60 dB / −3 dB) 4:1：
• Video bandwidth (VBW)：
• 1 Hz to 5 MHz 1, 1.5, 2, 3, 5, 7.5, 10 sequence：
• Display range：
• Log scale 10 divisions：
• 0.01 to 100 dB/division in 0.01 dB steps：
• Linear scale 10 divisions：
• Scale units dBm, dBmV, dBµV, dBmA, dBµA, W, V, A, dBµV/m, dBµA/m, dBG, dBT：
• 50 MHz absolute amplitude accuracy (dB)：
• 10 dB attenuation, input signal -40 to -5 dBm, peak detector, preamplifier off1, 300 Hz RBW, all settings auto-coupled. No warm-up：
• required.：
• Spec (-10 to 55 °C) Typical (-10 to 55 °C)：
• N991xC/N993xC ±0.60 ±0.20：
• 1 The spec and typical values, with preamp on, are identical to that with preamp off, but the input signal levels are -40 to - 20 dBm .：
• Total absolute amplitude accuracy (dB) with preamp off：
• 10 dB attenuation, input signal -15 to -5 dBm, peak detector, 300 Hz RBW, all settings auto-coupled, includes frequency response：
• uncertainties. No warm-up required.：
• Frequency Spec (-10 to 55 °C) Typical (-10 to 55 °C)：
• N991xC/N993xC：
• with preamplifier off：
• 3 kHz to 100 kHz ±1.00 ±0.20：
• ≥ 100 kHz to 15 MHz ±0.80 ±0.15：
• ≥ 15 MHz to 500 MHz ±0.80 ±0.15：
• ≥ 500 MHz to 4.5 GHz ±1.00 ±0.15：
• ≥ 4.5 GHz to 10 GHz ±1.00 ±0.20：
• Total absolute amplitude accuracy (dB) with preamp on (Option 235 required and turned on)：
• 20 dB attenuation, input signal -25 to -15 dBm, peak detector, 300 Hz RBW, all settings auto-coupled, includes frequency response：
• uncertainties. No warm-up required.：
• Frequency Spec (-10 to 55 °C) Typical (-10 to 55 °C)：
• N991xC/N993xC：
• with preamplifier on：
• 3 kHz to 100 kHz ±1.20 ±0.25：
• ≥ 100 kHz to 15 MHz ±0.80 ±0.25：
• ≥ 15 MHz to 500 MHz ±0.80 ±0.15：
• ≥ 500 MHz to 4.5 GHz ±1.00 ±0.15：
• ≥ 4.5 GHz to 10 GHz ±1.00 ±0.15：
• Resolution bandwidth switching uncertainty Nominal：
• RBW < 5 MHz 0.0 dB：
• For signals not at center frequency 0.7 dB peak-to-peak：
• RF input VSWR Nominal：
• 1 MHz to 2.7 GHz 1.9 :1：
• > 2.7 GHz to 7.5 GHz 1.8 :1：
• > 7.5 GHz to 10 GHz 1.9 :1：
• Reference level：
• Range -210 to +90 dBm：
• Traces：
• Detectors Normal, positive peak, negative peak, sample, average (RMS)：
• States Clear/write, max hold, min hold, average, view, blank：
• Number of averages: 1 to 10,001：
• Number 4: all four can be active simultaneously and in different states：
• Markers：
• Number of markers 6：
• Type Normal, delta, marker table：
• Marker functions Noise, band power, frequency counter：
• Audio beep Volume and tone change with signal strength：
• Marker table Display 6 markers：
• Marker→ Peak, next peak, peak left, peak right, center frequency, reference：
• level, minimum：
• Tune frequency, for AM/FM tune and listen：
• Marker properties Peak criteria: peak excursion, peak threshold：
• Delta reference fixed: Off or On：
• Time zero fixed: Off or On：
Dynamic range Specifications
• Displayed average noise level (DANL) - (dBm)：
• Input terminated, RMS detection, log averaging, 0 dB input attenuation, reference level of -20 dBm, normalized to 1 Hz RBW,：
• measured at non-zero frequency span：
• Preamp Off Preamp On：
• Spec：
• (-10 to 55 °C)：
• Typical：
• (-10 to 55 °C)：
• Spec：
• (-10 to 55 °C)：
• Typical：
• (-10 to 55 °C)：
• 3 kHz to 100 kHz -121 -134 -142 -156：
• ≥ 100 kHz to 1 MHz -121 -134 -148 -157：
• ≥ 1 MHz to 15 MHz -134 -141 -157 -162：
• ≥ 15 MHz to 2.6 GHz -139 -148 -158 -165：
• ≥ 2.6 GHz to 4.5 GHz -140 -147 -157 -163：
• ≥ 4.5 GHz to 7.5 GHz -138 -145 -156 -162：
• ≥ 7.5 GHz to 10 GHz -134 -143 -152 -160：
• Residual responses (dBm) Nominal：
• Input terminated preamp off, 0 dB attenuation：
• 9 kHz to 10 MHz -93：
• ≥ 10 MHz to 10 GHz1 -105：
• Input related responses (dBc) Nominal：
• -30 dBm signal at mixer input (excludes frequencies listed below) -85：
• Tuned frequency (f) Excitation frequency Spur frequency Nominal：
• f < 2.6 GHz, f ≥ 7.5 GHz to 10 GHz f + 2 *3.56625GHz,：
• f + 3.56625GHz/2：
• f -80：
• f ≥ 2.6 GHz to 7.5 GHz f + 2* 9.3375GHz,：
• f + 9.3375GHz/2：
• f -80：
• fOffset = frequency offset of excitation frequency from tuned frequency (f)：
• f < 2.6 GHz, f ≥ 7.5 GHz to 10 GHz f + fOffset f - n * fOffset, (n=1,2, 3,…) -75：
• f + fOffset f - 2 * (5.625MHz ± fOffset) -70：
• f ≥ 2.6 GHz to 7.5 GHz f + fOffset f - n * fOffset, (n=1, 2, 3,…) -75：
• f + fOffset f - 2 * (5.625MHz ± fOffset) -70：
• Other spurious responses (dBc) Nominal：
• LO related spurs：
• 3 kHz to 10 GHz -75：
• Sideband -80：
• Battery charging sideband -70：
• 1 Excludes 3.3114375 GHz at -98 dBm.：
• 1 dB gain compression point (P1dB) 1 - (dBm) Nominal：
• N991xC, N993xC 10 MHz to 100 MHz 0：
• ≥ 100 MHz to 500 MHz +2：
• ≥ 500 MHz to 8 GHz +4：
• ≥ 8 GHz to 10 GHz +7.5：
• Second harmonic distortion Nominal：
• -30 dBm signal at mixer input SHI (dBm) Distortion (dBc)：
• N991xC, N993xC 10 to 50 MHz +45 -75：
• ≥ 50 MHz to 1.3 GHz +50 -80：
• ≥ 1.3 to 3.75 GHz +30 -60：
• ≥ 3.75 to 5 GHz +50 -80：
• Third order intermodulation distortion (TOI) Typical (dBm)：
• Two -15 dBm signals, 100 kHz spacing at mixer input (-10 to 55 °C)：
• N991xC, N993xC 50 MHz to 500 MHz +6.5：
• (+8 @ room temperature)：
• ≥ 500 MHz to 2.6 GHz +10：
• ≥ 2.6 GHz to 7.5 GHz +8.5：
• ≥ 7.5 GHz to 10 GHz +10.5：
• Spur free dynamic range (dB) at 2.4 GHz 2/3 (TOI – DANL) Nominal：
• N991xC, N993xC >104：
• 1 Tested with two -tone signals: the first tone signal at –30 dBm mixer input and the second tone with 40 MHz spacing from the：
• first tone at mixer input. Step up the power of the second tone until 1 dB compression has been achieved. 0 dB attenuation,：
• span of 5 kHz, and 30 Hz RBW.：
• Distortion and noise limited (10 Hz RBW) dynamic range：
• (nominal)：
• SSB phase noise at 1 GHz center frequency：
• Phase noise (dBc/Hz)：
• SSB phase noise at 1 GHz：
• Offset Spec (-10 to 55 °C) Typical (-10 to 55 °C)：
• 10 kHz -107 -112：
• 30 kHz -109 -113：
• 100 kHz -105 -110：
• 1 MHz -119 -124：
• 3 MHz1 -123 -129：
• 5 MHz -124 -129：
• Phase noise at different center frequencies (nominal)：
• 1 Tested at 2.99 MHz.：
• Dynamic range versus offset frequency versus RBW：
• (nominal)1：
• 1 For 1 MHz RBW, the sideband observed may degrade the dynamic range to -68 dBc：
• Baseband mode：
• The performance listed in this section applies to the signal path of “Baseband” for the spectrum/signal：
• analyzer. Switch to the “Baseband” mode to optimize the analyzer’s performance if the input signal is：
• below 6.5 MHz. Preamp is not applicable to the baseband signal path.：
资源下载
以上规格取自是德科技（KEYSIGHT）N9935C 官方英文数据手册；产品定位与功能描述取自是德科技官网该产品页。
是德科技|KEYSIGHT · onetest 仪器资源库
全部
是德科技官方渠道
官方渠道（官网 / 热线 / 邮箱）
• 销售服务热线
800-810-0189（座机）／400-810-0189（手机） 工作时间 周一至周五 8:30-17:30
• 热线传真
800-820-2816（座机）／400-820-3863（手机）
• 亚洲区支持邮箱 tm_asia@keysight.com
• 服务与支持邮箱
instruments_services@keysight.com
• 官网
www.keysight.com（中国站 www.keysight.com.cn）
全国办事处
• 北京总部
是德科技（中国）有限公司 北京市朝阳区望京北路3号
电话：(010) 64397888
传真：(010) 64390278
邮编：100102
• 上海分公司
上海市虹口区四川北路1350号中信泰富申虹广场5楼、16-19楼
电话：(021) 36127688
传真：(021) 36127188
邮编：200080
• 广州分公司
广州市天河北路233号中信广场66层07-08室
电话：(020) 38113988
传真：(020) 86695074
邮编：510613
• 深圳分公司
深圳市福田中心区福华一路六号免税商务大厦3楼
电话：(0755) 83079588
传真：(0755) 82763181
邮编：518048
• 成都分公司
成都高新区南部园区天府四街116号
电话：(028) 83108888
传真：(028) 85330830
邮编：610041
• 西安分公司
西安市碑林区南关正街88号长安国际大厦D座5/F
电话：(029) 88867770
传真：(029) 88861330
邮编：710068
• 中国香港
是德科技香港有限公司 中国香港北角电气道169号25楼
电话：(852) 31977777
传真：(852) 25069292 香港热线 800-938-693
• 维修 / 校准服务中心
中国大陆 北京 / 成都 / 苏州 服务热线 800-810-0189 / 400-810-0189
授权分销商
• 上海信果电子科技有限公司（上海）
上海市沪闵路8075号虹梅商务大厦6楼609室
邮编：200233
电话：021-64518399
传真：021-54560890
邮箱：jason.wu@signalgroup.com.tw
• 上海精测电子有限公司（上海）
上海市北京东路668号西楼15E
邮编：200001
电话：13916371522
传真：021-53086102
邮箱：yangzhen@jingce.com
• 北京东方中科集成科技股份有限公司（北京）
北京市海淀区复兴路69号院12号楼2层、7层 邮政编码：100039
邮编：100039
电话：400-650-5566
传真：010-68728001
邮箱：zhangzp@oimec.com.cn
官网：www.dfzk.com/br_keysight.html
• 北京千聚科技发展有限公司（北京）
北京市海淀区西三旗花园雪梨澳乡A区23-4号
邮编：100085
电话：010-82907162
邮箱：zhuqihui@qianjukeji.com.cn
• 北京金龙翌阳科技发展有限公司（北京）
北京市海淀区大柳树路17号富海大厦2001室
邮编：100086
电话：010-62167379/6213538
邮箱：zhy@yy17.com
官网：www.yy17.com
• 厦门同昌源电子有限公司（厦门）
厦门市湖里区悦华路215号综合楼二楼C单元
邮编：361000
电话：0592-5663715
传真：0592-2236795
邮箱：tcydz@xmtcy.com
• 合肥新普仪测科技有限公司（合肥）
安徽省合肥市长江路53号长江大厦1102室
邮编：230001
电话：+86(0551)65177518 ext:
传真：+86(0551)6260 7155
邮箱：hfsimple@mail.hf.ah.cn
• 品展国际贸易(上海)有限公司（上海）
上海外高桥保税区泰谷路18号1号楼1105A室
邮编：200003
电话：+86(0512) 6808 6023
传真：+86(0512) 6808 6025
邮箱：melody@chtek.com.tw
官网：chtek.com.tw
• 广州康祺科技发展有限公司（广州）
广州市天河区华强路1号珠控国际中心8层06单元
邮编：510623
电话：020-38295200
传真：020-38295122
邮箱：baobao@kontchi.com
• 广州科欣仪器有限公司（广州）
广州市黄埔区黄埔大道933号209室
邮编：510700
电话：86-20-38699788
传真：86-20-34395932
邮箱：cs@gzkexin.com.cn
• 成都安诚迅飞电子科技有限公司（成都）
成都市武侯区人民南路四段27号1栋1单元 24层3号
邮编：610041
电话：028-86027579
邮箱：jincai.he@ancentest.com
• 新亚制程（浙江）股份有限公司（深圳）
深圳市福田区中康路卓越城梅林中心广场（北区）一期1栋3楼
邮编：518035
电话：0755-23818536
传真：0755-23818625
邮箱：wangrongbin@sunyes.cn
• 无锡市邦达测量科技有限公司（无锡）
江苏省无锡市新区长江北路112号
邮编：214028
电话：0510-85258521 ext:
邮箱：bdyiqi@bdyiqi.com
• 武汉力德仪测科技有限公司（武汉）
武汉市光谷大道54号国际企业中心四期A座501室
邮编：430074
电话：027-85481090 ext:
邮箱：liuyang@leader-e.com
• 苏州工业园区贝奇仪器有限公司（苏州）
苏州工业园区通园路398号海逸大厦A402室
邮编：215006
电话：0512-62883832
邮箱：szbeiqi@szbeiqi.net
• 青岛鲁芯仪器有限公司（青岛）
青岛市福州北路135号鼎都1号写字楼328室
邮编：266007
电话：15953279543
传真：0532-80669058-830
邮箱：gaochangyuan@qdluxin.com
• Avnet Electronics Marketing（Phoenix）
2211 South 47th Street
邮编：85034
电话：+65 6289 9164
邮箱：Josephine.Cheong@avnet.com
官网：OnlineSupportAsia@Avnet.com
• RFMW, Ltd.（San Jose）
188 Martinvale Lane
邮编：95119
电话：#09-129
邮箱：sales@rfmw.asia
官网：www.rfmw.com
• 沈阳实拓科技有限公司（沈阳）
沈阳市和平区三好街35号8层
邮编：110004
电话：024-23843636
传真：024-23905232
邮箱：lf@shituokeji.cn
• 領先科儀有限公司（香港）
新界荃灣海盛路3號TML廣場21樓B5室
邮编：.
电话：852-31523600
传真：852-31523608
邮箱：allenma@advanceinst.com
租赁合作伙伴
• 深圳君鉴科技股份有限公司（深圳市）
光明街道观光路华强创意产业园3栋B座12楼光明新区
邮编：518107
电话：400-860-3035
邮箱：shichang@chrent.com
• 益莱储（北京）检测设备租赁有限公司（北京市）
来广营高科技产业园区4号楼3层301朝阳区
邮编：100102
电话：400-819-2800
邮箱：jim.chen@electrorent.com
• 北京东方中科集成科技股份有限公司科技租赁事业部（北京市）
北京市海淀区阜成路67号银都大厦12层
邮编：100142
电话：400-650-5566
传真：010-68728001
邮箱：wangml@oimec.com.cn
• 客而禧设备租赁（上海）有限公司（Shanghai）
徐汇区古美路1515号19号楼903室
邮编：201102
电话：021-54453166
邮箱：krc@krcchina.com
• 深圳市瑞普高电子有限公司（深圳市）
天安云谷产业园一期3栋D座1505-1506龙岗区
邮编：518129
电话：0755-29050100
邮箱：rickluo@ruipugao.com
• 苏州锦凡精密仪器科技有限公司（苏州）
苏州市高新区滨河路625号创业大厦5幢505
邮编：215011
电话：18914031336
邮箱：18914031336@jfsz.net
解决方案合作伙伴
• Tokyo Weld Co., Ltd.（Ota-ku）
2-28-1 Kitamagome
邮编：143-0021
电话：81-3-3775-4331
传真：81-3-3775-4359
邮箱：d-imai@tokyoweld.com
• 上海恒榉电子科技有限公司（Shanghai）
上海市奉贤区南桥镇西闸公路1036号3栋2层
邮编：201401
电话：18112779808
邮箱：salesvalue@everise-hj.com
• 佳燁科技股份有限公司(Ghiatek)（桃園市龜山區）
光明街243巷2號
邮编：33372
电话：+886-3-350-9960
传真：+886-3-320-3475
邮箱：support@ghiatek.com
• 华美博科技（北京）有限公司（北京市）
蓝靛厂东路2号金源时代商务中心C座9A2海淀区
邮编：100097
电话：010-88598732
邮箱：sino@sino-microtech.com
• 和创联合科技（北京）有限公司（北京市）
中关村东路18号财智国际大厦A座1612海淀区
邮编：100083
电话：400 650 7802
邮箱：info@hisuntest.com
• 昆山捷得立电子有限公司（昆山市）
登云路288号海创大厦C座25楼
邮编：215316
电话：0512-36831748
邮箱：sales@jiedeli-china.com
• 深圳市捷泰普科技有限公司（深圳市）
宝安区西乡街道前进二路桃源居南面深圳市智汇创新中心A座216室
邮编：518126
电话：0755-83908488
邮箱：sales@jtptech.cn
• 深圳市易捷测试技术有限公司（深圳市）
福虹路9号世贸广场C座1203室福田区
邮编：518033
电话：0755-83698930
邮箱：dongni.zhang@gbit.net.cn
官网：gbit.net.cn
• 深圳市泰仕捷科技有限公司（深圳市）
松岗大道7号汉海达大厦616室宝安区
邮编：518105
电话：0755-27128586
邮箱：riky.gua@tesijet.com
• 深圳市蓉声科技有限公司（深圳市）
福中路海连大厦连天阁 1103 室福田区
邮编：518033
电话：13828880571
邮箱：jiang.qian@radiation-test.com
• 苏州伊欧陆系统集成有限公司（苏州）
星湖街218号生物纳米园A7楼305室苏州工业园区
邮编：215000
电话：4008808776
邮箱：info@eoulu.com
• EM Labs Inc.（Kobe）
1-4-13 Mizukasadori, Nagata
邮编：653-0842
电话：+81-50-5370-0262
邮箱：info@emlabs.jp
• MPI Corporation（Chupei）
No. 155 Chungho Street
邮编：302
电话：+886-3-555-1771
传真：+886-3-551-8381
邮箱：info@mpi-corporation.com
官网：www.mpi-corporation.com/ast
• NOFFZ（Tönisvorst）
Vorster Strasse 238
邮编：47918
电话：+49 2151-99878-0
邮箱：info@noffz.com
• Power Technology Solutions（Santa Clara）
3048 Scott Blvd
邮编：95054
电话：650-308-8091 ext:
传真：408-727-0827
邮箱：inquiries@pwrts.com
• Resillion（Hasselt）
Kempische Steenweg 303
邮编：3500
电话：+32 498 92 01 71
邮箱：global-ci-sales@resillion.com
• Suzhou Link Ways Tech Co., Ltd.（Suzhou）
16F, Block B, Jin Shi Wang Hu Building, No. 18, Jia Rui alley, SIP
邮编：215021
电话：+86 512 6602 8998
• 上海凌测电子科技有限公司（上海）
峨山路91弄120号陆家嘴软件园8号楼401A室浦东新区
邮编：200127
电话：021-61090608
邮箱：yue.lin@merlintest.com.cn
• 上海北汇信息科技有限公司（上海市）
秀路100号虹桥总部1号4号楼3C闵行区紫
邮编：201103
电话：021-34716271
邮箱：info@polelink.com
官网：polelink.com
• 上海怿星电子科技有限公司（上海市）
钦州北路1199号智汇园87号楼5F室徐汇区
邮编：200233
电话：021-64955659
邮箱：biz@e-planet.cn
• 东昇电磁兼容技术(深圳)有限公司（深圳市）
福田中心区26-3路中国凤凰大厦2栋25G
邮编：518026
电话：0755-82792411
邮箱：sales@jstoyo.cn
• 南京派格测控科技有限公司（南京市）
建邺区建邺人才服务大厦16楼
邮编：210019
电话：4008920858
邮箱：sales@pgtec.cn
官网：pgtec.cn
• 南京纳特通信电子有限公司（南京市）
江宁开发区临淮街20号
邮编：210012
电话：025-84471796
邮箱：sales@rflight.cn
• 深圳市研辰科技有限公司（深圳市）
益田路3008号皇都广场C座2815室福田区
邮编：518048
电话：0755-82828703
邮箱：roger_huang@ascentest.com
原厂翻新与二手仪器
• 是德科技原厂二手仪器商城（Keysight Certified Pre-Owned）：www.keysight.com/used/cn/zh/
• 原厂翻新仪器经与新品相同的最终测试与校准，原厂保修最长 5 年；享 40%–90% 折扣，另有线上 5% / 教育 15% 优惠
选项
了解详细信息: 查看配置指南
Bandwidth
| N9935C-B10 | Bandwidth, 100 MHz | |
| N9935C-B04 | Bandwidth, 40 MHz |
Hardware functionality
| N9935C-030 | Remote control capability | |
| N9935C-208 | USB power sensor measurements versus frequency | |
| N9935C-209 | Extended range transmission analysis (ERTA) | |
| N9935C-220 | Full-band tracking generator | |
| N9935C-235 | Pre-amplifier | |
| N9935C-236 | Interference analyzer and spectrogram | |
| N9935C-238 | Spectrum analyzer time gating | |
| N9935C-302 | USB power sensor support | |
| N9935C-307 | GPS receiver | |
| N9935C-309 | DC bias variable-voltage source | |
| N9935C-310 | Built-in power meter | |
| N9935C-312 | Channel scanner | |
| N9935C-330 | Pulse measurements | |
| N9935C-350 | Real-time spectrum analyzer (RTSA) | |
| N9935C-351 | I/Q analyzer | |
| N9935C-352 | Indoor and outdoor mapping | |
| N9935C-353 | IQ streaming | |
| N9935C-355 | Analog demodulation | |
| N9935C-356 | Noise figure measurements | |
| N9935C-358 | EMF measurements | |
| N9935C-361 | EMI measurements | |
| N9935C-366 | Interference finder (manual mode) | |
| N9935C-370 | Over the air LTE FDD measurements | |
| N9935C-371 | Over the air LTE TDD measurements | |
| N9935C-378 | Over-the-air (OTA) 5G NR measurements | |
| N9935C-390 | Directional Finding - TDOA Node Support | |
| N9935C-391 | Directional Finding - Angle of Arrival (AoA) |
Functionality
| N9935C-UK6 | Commercial calibration certificate with test data | |
| N9935C-1A7 | Calibration + Uncertainties + Guardbanding (Not Accredited) |
0条提问
X
提问
X
回答
暂无视频
0条口碑
X
发表口碑
粤公网安备44030902003758
