频率范围9kHz~7.5GHz
指标电平范围-140dBm~30dBm
相位噪声＜-132 dBc/Hz@1 GHz，偏移10 kHz(典型值）
射频调制带宽1GHz
支持LTE、5G NR、Wi-Fi 7等常见的通信协议信号模拟
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品
频率：9kHz 至 3/6/8.5 GHz1 GHz 时的输出功率：+27 dBm1 GHz 时的谐波：-35 dBc1 GHz 时，20 kHz 频偏处的相位噪声-147 dBc/Hz (20 kHz offset)250/500/960MHz带宽
频率范围：9kHz至18GHz瞬时带宽：≤800MHz频率精度：1ppm功率输出范围：-100dBm至+5dBm相位噪声：-108dBc@10kHz@10GHz调制类型：FM、AM、CW、FMCW、QPSK、BPSK、8PSK、QAM等IQ数据加载通信接口：USB、LAN、PCIE
频率范围：9KHz至7.5GHz
● 带宽：400MHz
● 内置宽带基带信号发生器
● 触摸屏与实体按键结合，采用框图结构，操作直观
具备三种硬件规格
● 基带集成 PSK\MSK\APSK\QAM\ 等常用数字调制信号
● 提供多种重要的数字通信标准波形发生软件，支持自定义的波形文件
● 高频谱纯度、大动态范围信号输出，适合高精度频谱和调制测量
厂家：坤恒顺维|成都坤恒顺维科技股份有限公司
产地：中国成都
同厂商产品
频率范围：9kHz至4/6GHz电平设置范围 -130dBm ~ 20 dBm相位噪声<-120 dBc/Hz@1 GHz 典型值，偏移 20 kHz(典型值）内部基带源带宽150 MHz支持AM/FM/PM模拟调制及IQ调制

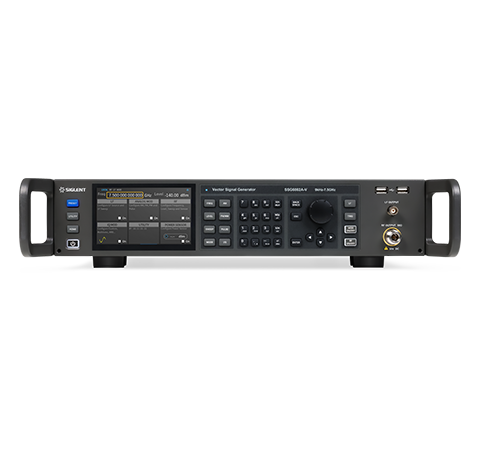

SSG6082A-V 9kHz至7.5GHz矢量信号发生器 1GHz带宽|鼎阳科技 (在产)
产品描述

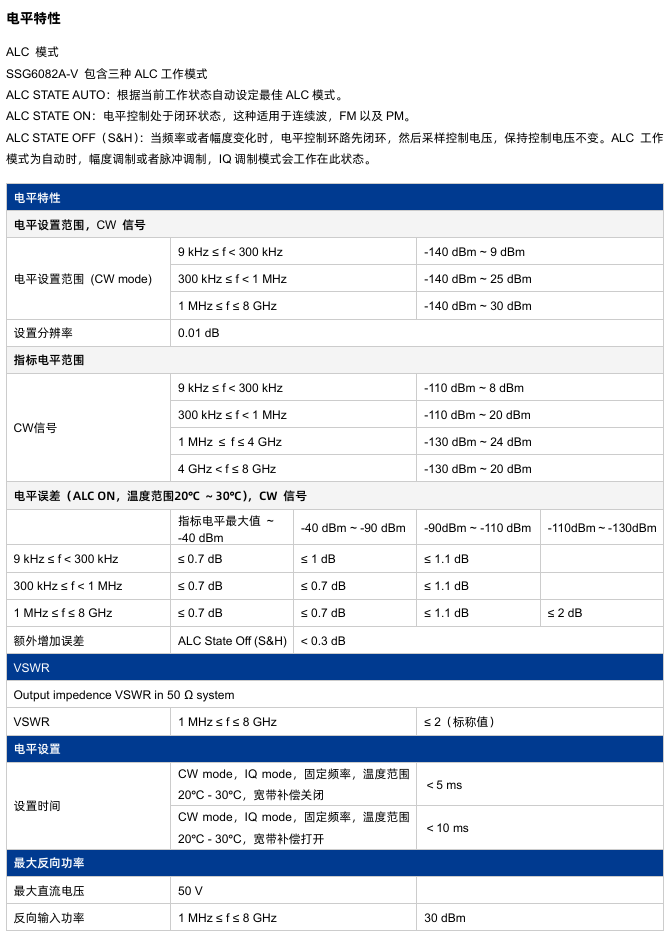

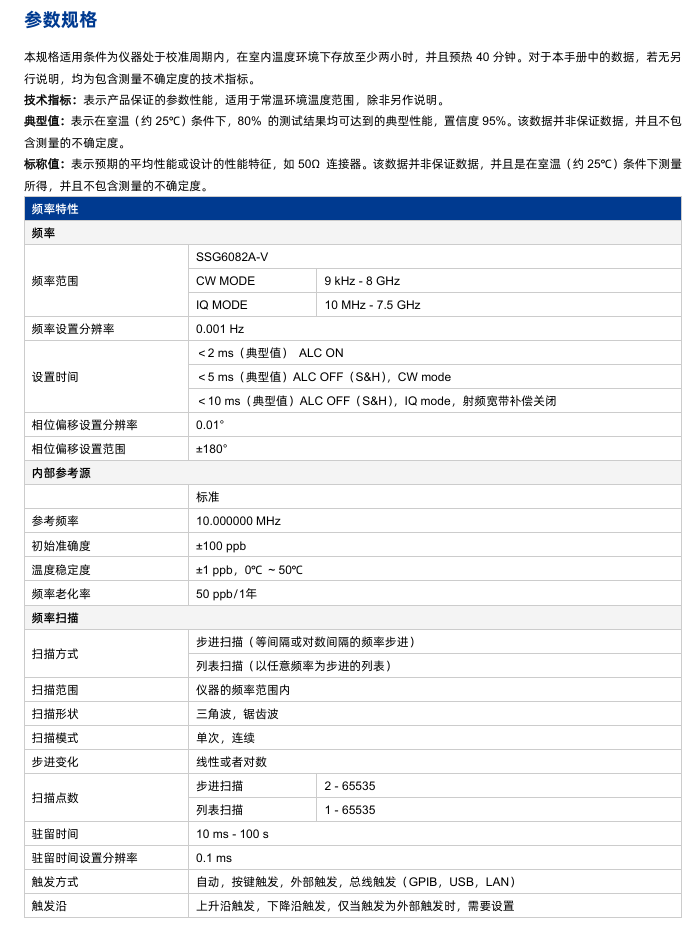

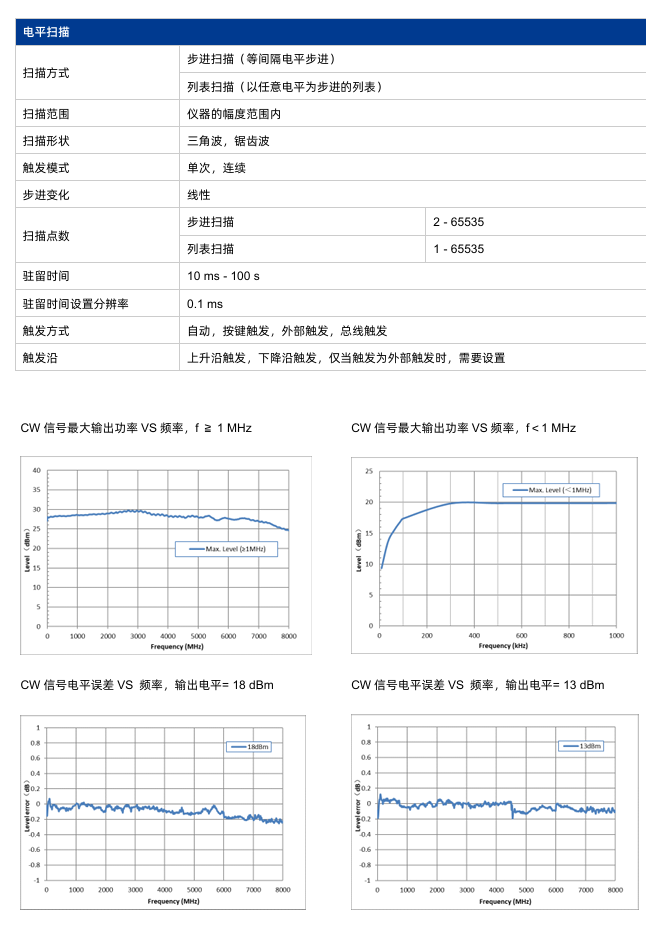

详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

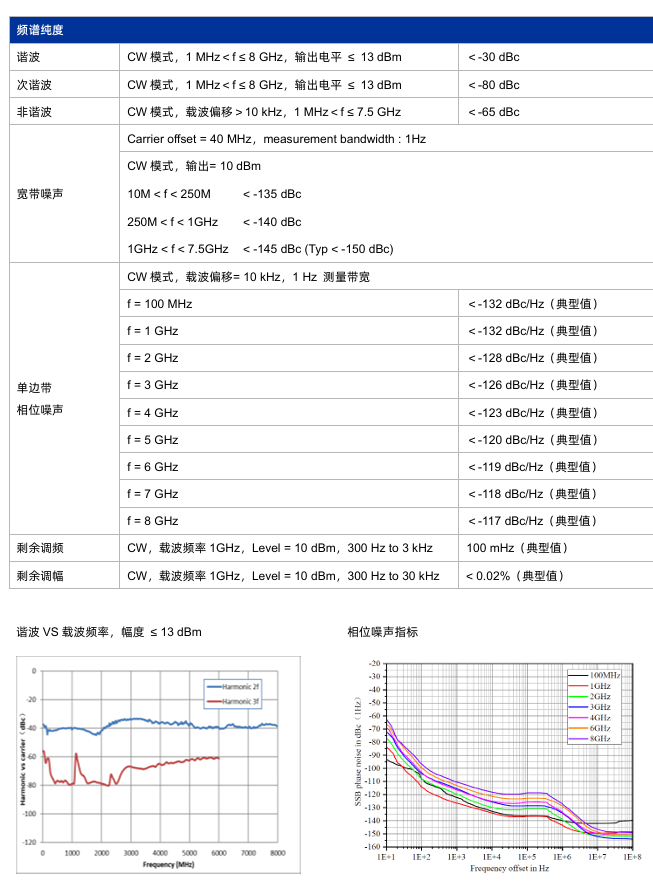

高质量信号生成

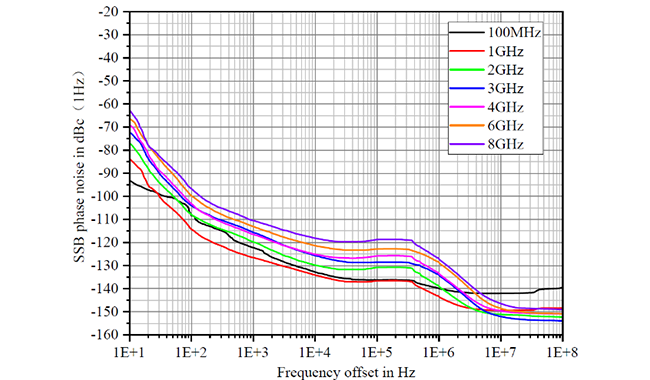

SSG6082A-V的相位噪声低至-132dBc/Hz@1GHz 10kHz offset,射频信号的频谱纯度更高，减少了测试误差，提高了测量结果的准确度。在无线通信中，低相位噪声的信号可以减少误码率，提高通信的可靠性和稳定性。
对于调制信号，SSG6082A-V具有优秀的邻道功率比，确保在满足目标功率的同时，获得高质量的调制信号，更准确地模拟实际通信环境中的信号质量。在进行多通道测试时，减少了对于邻道干扰的影响。
精确模拟发射机状态

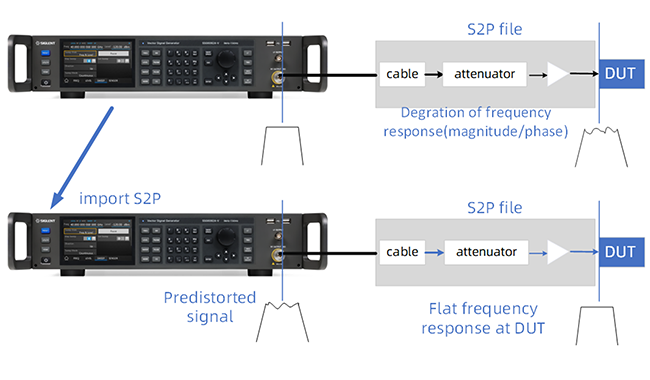

在测试的过程中，难免会受到测试链路的影响，SSG6082A-V支持根据链路系统的S2P文件来自动进行幅度和相位补偿。通过补偿，可以使信号的幅度在整个频率范围内更加平坦。该功能使SSG6082A-V具有更强的系统兼容性，使信号源更好地满足广泛的应用场景，确保测试系统精确高效的运行。

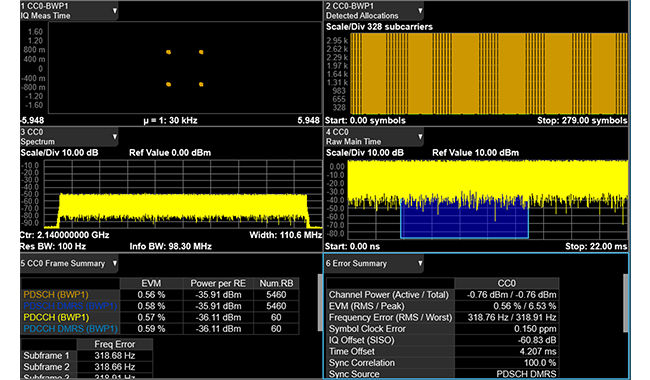

生成高质量通信信号
SSG6082A-V射频调制输出具有出色的1GHz带宽特性，优秀的ACPR特性，可以满足绝大部分通信测试需求。支持常见的PSK，FSK，ASK等数字调制方式，还支持1024QAM等高阶数字调制。生成WLAN、5G NR、LTE等常见通信协议信号时均具有良好的EVM。
简化信号仿真-加速测试
· SSG6082A-V与SigIQPro信号生成软件可以很好的将仿真、设计及测试融为一体，方便地在设计、研发、生产、测试各个阶段满足客户的不同需求
· SigIQPro信号生成软件把信号生成能力提升到全新的水平，支持5G NR、LTE、WLAN 、Bluetooth、IoT、Custom OFDM、Custom IQ等多种常见通信协议
· 用户界面支持直观操作，并提供相关的文档帮助，提供了一种便捷的方式来创建符合标准的波形；兼容自定义的各种数据格式转化，并支持下载波形文件到鼎阳科技信号发生器进行播放
· 先用后付，0元抢先体验！SiglQPro信号生成软件的每个功能各提供30次免费试用，让您在兼容仪器上不受限制地使用该软件的全部功能
· SigIQPro_UserManual
· SigIQPro_Flyer
• 点击了解 SigIQPro信号生成软件
· 点击下载 SigIQPro信号生成软件
型号
频率范围
频率分辨率
IQ调制
最大输出功率
相位噪声
显示
通信接口
SSG6082A-V
9kHz~7.5GHz
0.001Hz
支持
30dBm
＜-132 dBc/Hz@1 GHz，offset 10 kHz(tpy.)
5英寸电容触摸屏
USB-HOST、USB-DEVICE、 LAN、GPIB(optional)
关键词:
频域全系列产品手册2024-09-14
全系列产品选型指南2024-09-14
SSG6082A-V 数据手册2024-09-13
软件:
SigIQPro_Open Source Acknowledgment2024-06-25
厂家联系方式：
服务热线
400-878-0807
0755-36887876
地址
深圳市宝安68区留仙三路安通达工业园4栋&5栋
邮箱
Market@Siglent.com
鼎阳合作电商列表：
鼎阳合作经销商列表：
| 产品名称 | SSG6080A-V系列射频信号源 |
| 订货号 | SSG6082A-V |
| 主机信息 | SSG6082A-V |
| 标配附件 | 一份快速指南；一根电源线；一根USB数据线；一张校准证书 |
| 选件 | |
| 脉冲调制 SSG6080AV-PU | |
| 脉冲串发生器 SSG6080AV-PT | |
| 1G射频带宽 SSG6080AV-B1000 | |
| 蓝牙信号回放 SigIQPro-BT | |
| IOT信号回放 SigIQPro-IOT | |
| 通用OFDM信号回放 SigIQPro-OFDM | |
| 5G NR无线通信协议信号回放 SigIQPro-5G NR | |
| LTE FDD无线通信协议信号回放 SigIQPro-LTE FDD | |
| LTE TDD无线通信协议信号回放 SigIQPro-LTE TDD | |
| IEEE.802.11.ax 协议信号回放 SigIQPro-IEEE.802.11.ax | |
| IEEE.802.11.be 协议信号回放 SigIQPro-IEEE.802.11.be | |
| 机架安装套件 SSG6000A-RMK | |
| USB-GPIB转换适配器 USB-GPIB |
