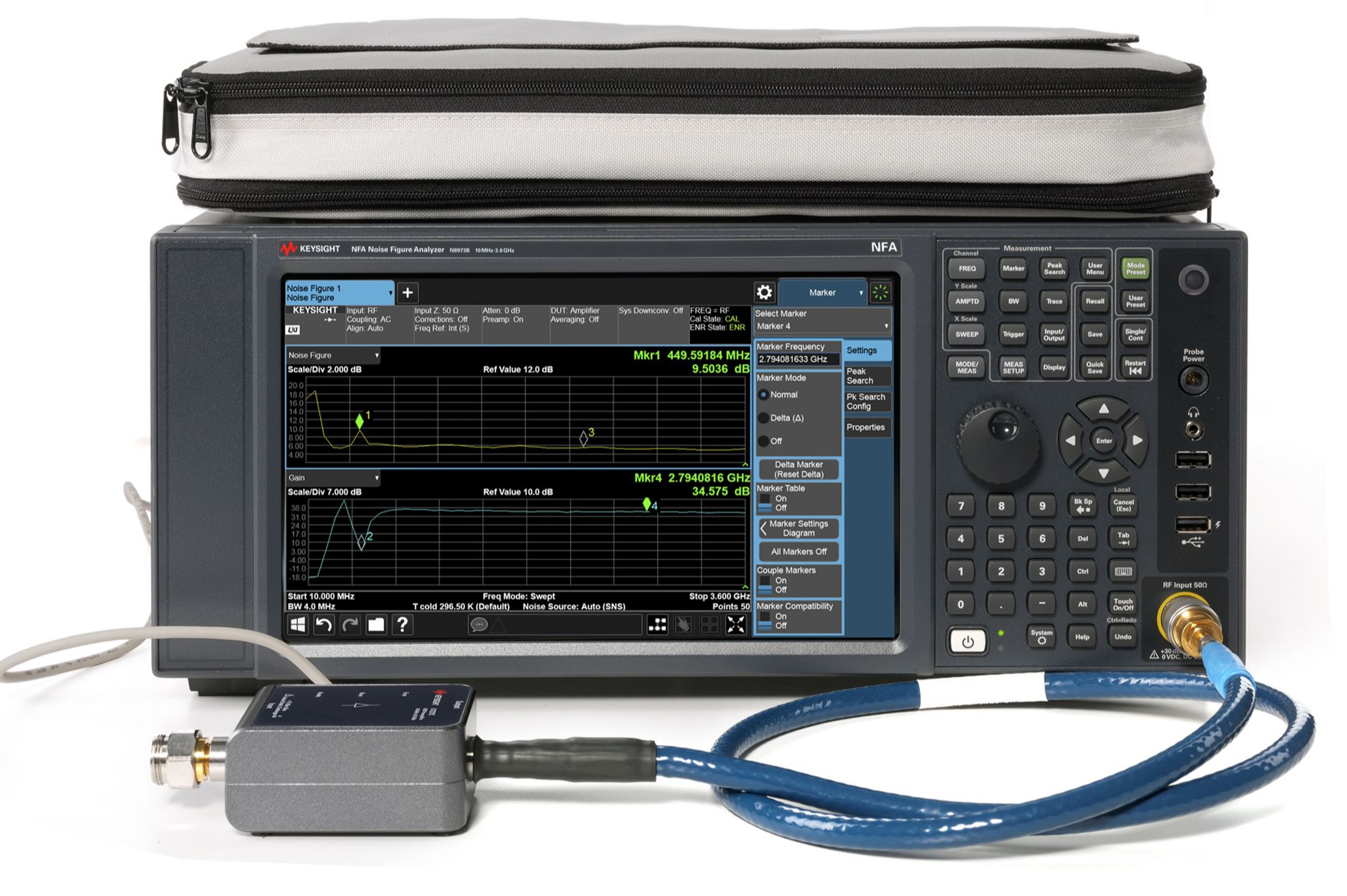

N8976B 10 MHz 至 40GHz噪声系数分析仪，多点触控|是德/KEYSIGHT (在产)
参考价格 ： USD 196,527.39
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特点
N8976B 高性能噪声系数分析仪适合用于进行快速、准确且可重复的噪声系统测量。 与 SNS 系列噪声源和 U7227 系列 USB 前置放大器搭配使用时，N8976B 可以自动下载 SNS 的 ENR 数据以及 USB 前置放大器的数据。 N8976B 的多点触控界面支持放大、收缩和拖放等手势操作。 大多数菜单都可以通过手指触摸屏幕来访问，而不必切换屏幕。
综合校准可一步完成多达 12 个被测器件的设置，显著简化了 Y 因数测量中的噪声源校准。 拥有内部校准功能，在测试各种类型的被测器件时无需用户再进行校准，从而节省宝贵的测试时间。
内置噪声系数不确定度计算器可以预填充来自 SNS 噪声源、USB 前置放大器以及所有必要仪器参数的数据，例如分析仪噪声系数、增益和噪声系数不确定度以及匹配。 默认噪声系数设置提供了可同时执行的噪声系数测量和增益测量。 在表格（Table）视图中，您能够同时查看以表格形式呈现的多种测量结果，包括噪声系数、噪声因数、Y 因数、增益、热功率（Phot）、冷功率（Pcold）以及有效温度（Teffective）。
一体式解决方案，频率范围为 10 MHz 至 40 GHz
多点触控界面
包括频谱分析仪和 IQ 分析仪（基础型）模式
内置标配选件包括 P44、PFR、FSA、NFE 和 B25
2.4 mm（阳头）输入连接器
SNS 系列噪声源兼容性
包括 U7227F 2 GHz 至 50 GHz 外部 USB 前置放大器和 346CK40 1 GHz 至 40 GHz 噪声源
主要技术指标
带宽:
8 MHz
频率范围:
10 MHz to 40 GHz
Gain Uncertainty:
±0.15 dB
Instrument Uncertainty:
±0.02 dB using a 4-6 dB ENR Noise Source
最大频率:
40 GHz
测量功能:
Noise Figure
Noise Factor
Y-Factor
Gain
CAT/VNA 起始频率:
10 MHz
最小频率范围:
10 MHz
Speed:
18.3 ms/measurement
关键词:
技术资料
This data sheet is a summary of the specifications and conditions for NFA X-Series Noise Figure Analyzers.
2020-11-25
技术规范
This document contains N8973B NFA X-Series noise figure analyzer specifications and supplemental information.
2024-05-01
技术支持: N8976B 噪声系数分析仪，多点触控，10 MHz 至 40 GHz - 是德科技Keysight
用户手册
The Keysight Noise Figure Analyzer (NFA) User's Guide. Consistent with firmware version A.01.01.
2001-05-01
应用指南
探索有关射频微波噪声系数测量的知识，从噪声系数和噪声温度的概念开始，描述双端口网络的噪声特性，并重点介绍用于测量噪声系数的不同方法，例如 Y 因子和直接噪声系数测量方法。
2017-09-06
电子书
This is an eBook regarding noise figure.
2023-01-19
演示
Demonstration of how N8973B is used noise figure measurement
2019-12-14
技术资料
This data sheet is a summary of the specifications and conditions for NFA X-Series Noise Figure Analyzers.
2020-11-25
技术规范
This document contains N8973B NFA X-Series noise figure analyzer specifications and supplemental information.
2024-05-01
用户手册
This guide provides instructions to setup and start using an NFA X-Series noise figure analyzer and USB preamplifier (Windows 7).
2023-03-01
用户手册
This guide provides basic information, a procedure for operation verification, as well as regulatory information for the NFA X-Series noise figureanalyzers and USB preamplifiers.
2023-03-01
宣传单
This 2-page flyer lists 5 reasons to buy Keysight X-Series noise figure analyzers.
2021-10-21
服务手册
Service documentation for the NFA series noise figure analyzers (N8973B, N8974B, N8975B, and N8976B)
2017-08-01
安装指南
This setup guide gives important safety and power-on information for the NFA Series noise figure analyzers: N8972A, N8973A, N8974A, N8975A.
2001-12-01
应用指南
This app note explains the reasons behind zero-error with examples. Test without compromising accuracy when in this measurement situation. Learn more!
2017-12-01
安装指南
This document outlines how to configure, connect and use the Excel-based NFA data acquisition file.
2009-01-15
用户手册
User's guide for the NFA Series noise figure analyzers: N8972A, N8973A, N8974A, N8975A.
2013-02-01
编程指南
Programmer's guide with explanations on how to program the analyzer using SCPI commands. For use with the NFA Series noise figure analyzers: N8972A, N8973A, N8974A, N8975A.
2001-05-01
安装指南
This document provides detailed instructions for the installation of a processor assembly that has internal flash memory for storage of calibration data.
2023-09-01
应用指南
On-screen gesturing for the Multi-Touch GUI is like what is used for smart phones. On a smart phone you can use a single touch or swipe on the screen, or you can use more than one touch point at a time by pinching to zoom out or zoom in. Similar gesturing can be used on the analyzer to help quickly...
2022-09-27
用户手册
Provides in-depth information about using the spectrum analyzer and IQ analyzer measurement application modes.
2016-02-01
应用指南
Spectrum analysis is essential for understanding the frequency domain characteristics of components, circuits, and systems, but these instruments and their measurements are not foolproof. In fact, eight common mistakes plague the accuracy and effectiveness of spectrum analyzer measurements. These...
2022-10-18
应用指南
Spectrum analysis is essential for understanding the frequency domain characteristics of components, circuits, and systems, but these instruments and their measurements are not foolproof. In fact, eight common mistakes plague the accuracy and effectiveness of spectrum analyzer measurements. These...
2022-09-29
用户手册
Status Register Diagram for A-Series & B-Series Model X-Series Signal Analyzers.
2023-04-01
用户手册
Measurement information for the N9069C Noise Figure Signal Analyzer.
2016-03-01
应用指南
This app note discusses the fundamentals of Y-factor noise figure measurement and how to avoid noise figure mistakes.
2021-01-24
产品导览
Take a tour of PathWave Calibration Advisor, available on select Oscilloscopes and Analyzers. From your screen, you get calibration due reminders, access to your calibration certificates, list of instrument configuration details, and easy service ordering direct from Keysight.
2022-05-25
宣传单
Keysight’s PathWave Calibration Advisor (PCA), a built-in software application for Keysight’s Windows-based instruments keeps track, and reminds you, of instrument calibration intervals.
2023-10-20
采购产品
联系我们了解价格、库存、升级信息、答疑解惑、下订单、获取订单状态或加速订单。 Keysight 可能会使用授权销售合作伙伴来更好地满足您的需求。
| N8976B-PRC | Portable configuration |
| N8976B-SF1 | Security Features, Exclude Launching Programs | |
| N8976B-SF2 | Security features, prohibit saving results | |
| N8976B-SS1 | Additional removable solid state drive, Win10, for PC7S |
| N8976B-UK6 | Commercial calibration certificate with test data | |
| N8976B-A6J | ANSI Z540-1-1994 Calibration | |
| N8976B-AMG | Keysight Calibration + Uncertainties + Guardbanding (Accredited) |
| 1MSE001A | Mouse | |
| CV1117A | Cover, Front Panel, Phantom Gray for 4U X-Series Signal Analyzers | |
| 1CR013A | Rack Slide Kit for 11in, 14in, and 16in Mounting Holes |
| N90EMPSMB | Power Suite Measurement Application |
