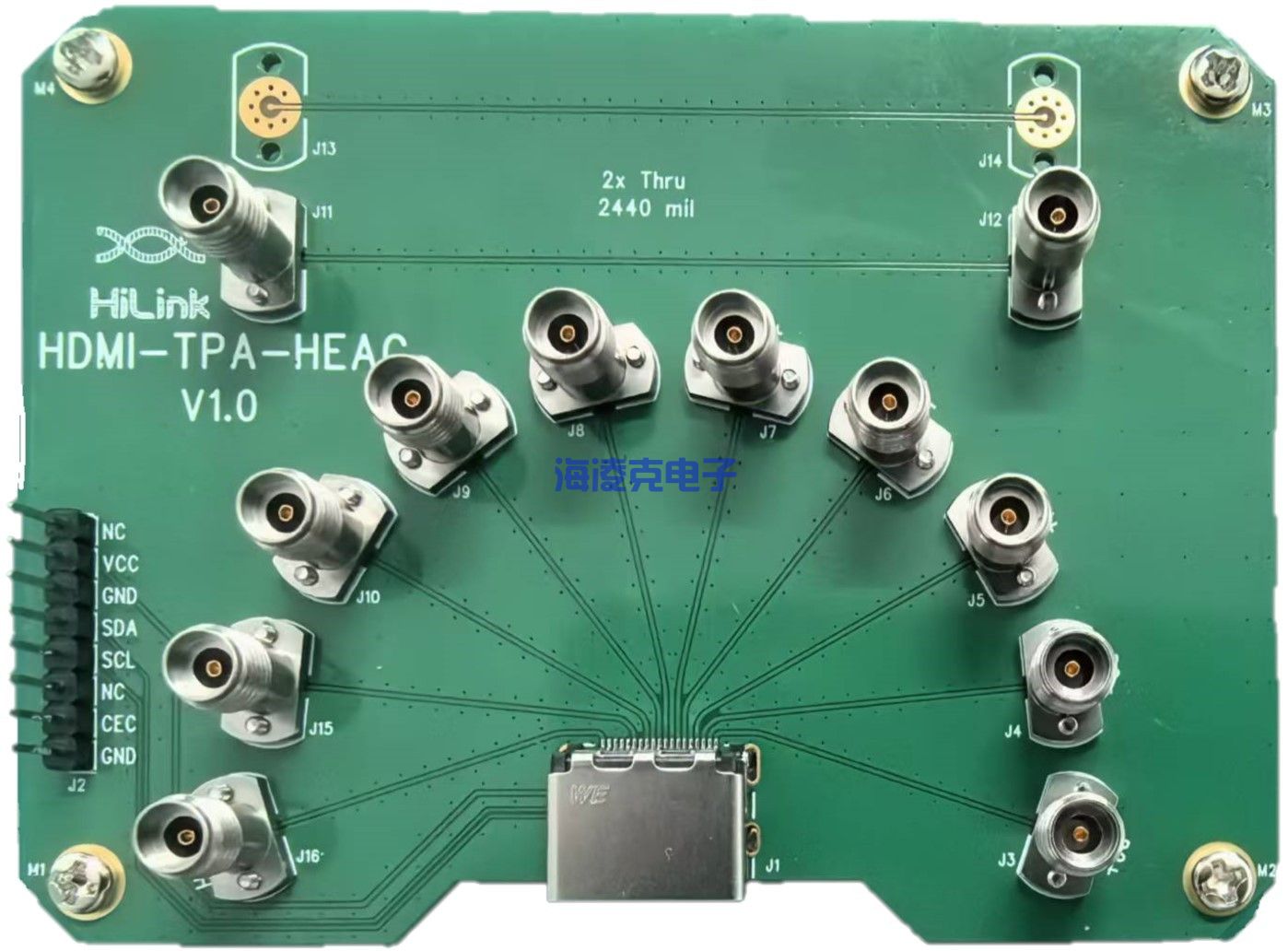

满足HDMI 2.1 48Gbps测试需求；支持HEAC通道测试；信号完整性优化至20GHz；高速信号50+/-5欧姆GCPW传输线设计，布线长度偏差小于+/-1mil；高性能可拆卸2.92mm连接器；设计有一对2Xthru测试线，可用于单端或差分测量及去嵌入；所有低速信号布线至2.54mm插针，方便使用

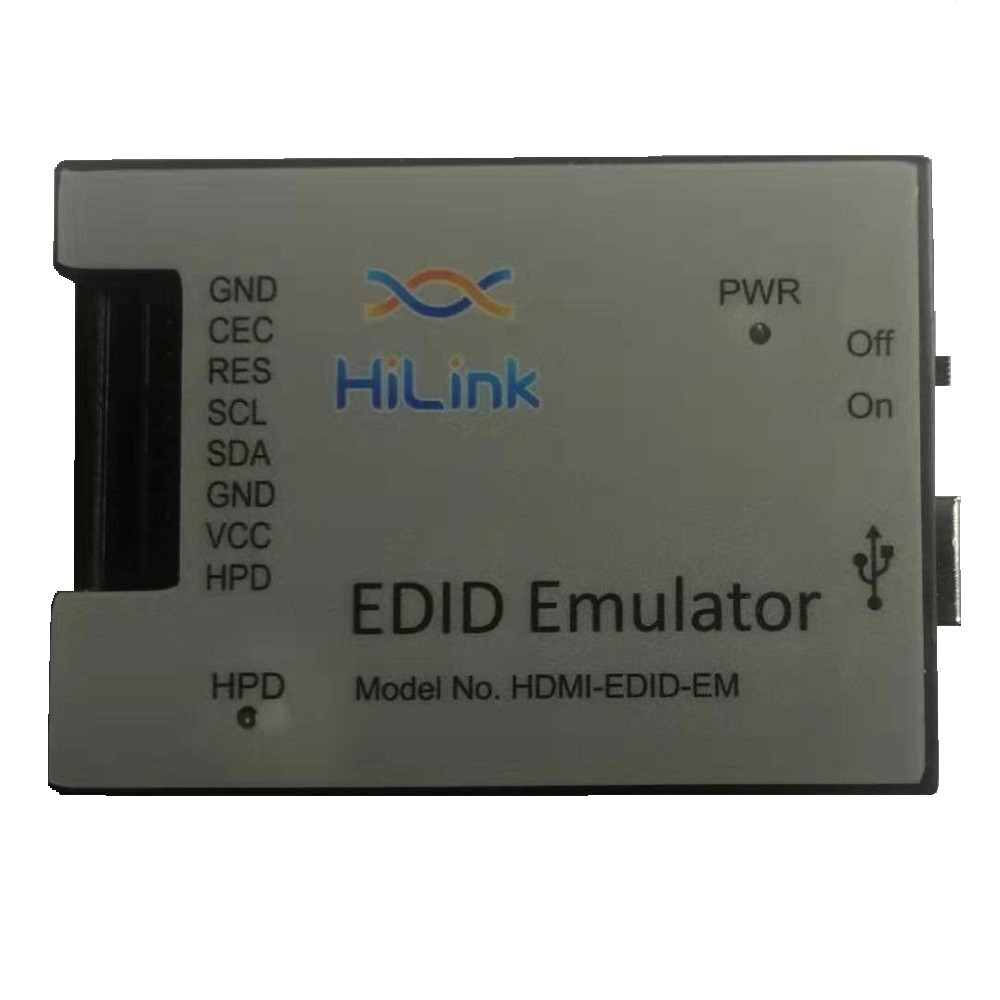

HDMI v2.0 sink EDID仿真；支持4K@60Hz、4K@30Hz和1080p等视频格式；支持通过PC GUI对EDID进行在线编程和下载功能；支持通过PC GUI对HPD信号控制；使用USB接口供电及连接PC，方便易用；供电及HPD信号指示灯；3mm信号连接器支持海凌克电子及其他主流厂商的TPA夹具；
SI性能深度优化，Mated Plug和Receptacle夹具差模回损小于-6dB@DC-5GHz；GCPW传输线设计，阻抗一致性优异，45ohm+/-4.5ohm；高性能3.5mm连接器，可兼容2.92mm,3.5mm和SMA测试线缆；扇形布线，极低的插入损耗，各通道skew差异小于+/-1ps；尺寸：54x49mm，1.6mm板厚，设计简约，便于插拔；USB2.0信号同时引出至3.5mm连接器；
USB 3.1 C口测试夹具，支持superspeed 10Gbps电气性能测试 |海凌克电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
特性：
GCPW传输线设计，阻抗一致性优异，90ohm+/-9ohm；
高性能SMA连接器，可兼容2.92mm,3.5mm和SMA测试线缆；
扇形布线，极低的插入损耗，各通道skew差异小于+/-1ps；
CC1和CC2均可通过跳线帽控制，方便选择不同的Tx被测端口；
Rx信号均引至另一侧Type C接口，方便连接CLB；
Vbus使用DC-005接口引出，方便对Device供电；
尺寸：53x36mm，1mm板厚，设计简约，便于插拔；
应用领域：
USB 3.1及以下标准Type C Host测试；
USB 3.1及以下标准Type C Device测试
维保：
夹具非人为损坏质保一年；
IO连接器及同轴连接器属易耗品，不在维保范围；
