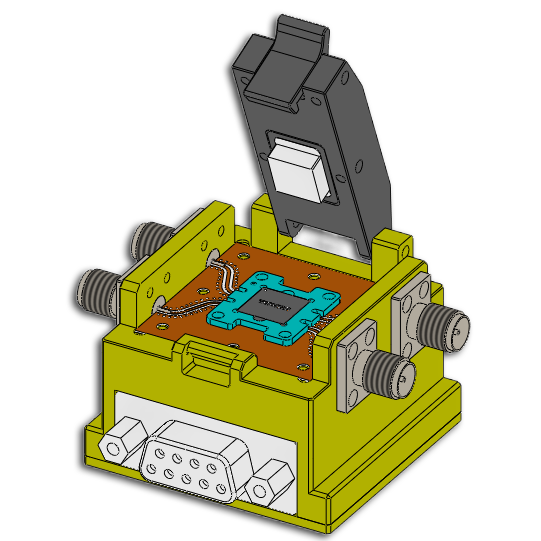

·测试频率高：DC-40GHz，可扩展到50GHz·使用方便：测试时不需要有部件的拆装过程·适合几乎所有的各类封装的元件：SMD、QFN（QFP）、SOT（SOP)、BGA、带引线蝴蝶翼等
·支持全流程自动测试功能，且界面实时反馈工作状态及报警信息·支持多种产品快速切换，且操作便捷·支持后续产品品类无限拓展·支持灵活配置软件TPS，以满足不同测试流程切换、补充·支持高低温状态管脚正反辨识·支持测试数据自动采集、存储、MES/云端上传
AFX100系列 DC-50GHz 测试夹具 |中微普业 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
AFX100系列夹具是一款带有一滑台间距可调的测量夹具，主要用于测量元器的高频S参数。可配TRL校准件，只用一对同轴连接器，可使附加误差减小到最小程度，测量精度高，适用于元器件的精密测量。
被测件放入载台后，载台再放入夹具主体之中，通过螺杆的旋转推动滑台与载台接触抬升与同轴连接器相接完成信号的连接。
可测器件最小长度为3.3mm,最大长度为49.5mm;可测非对称引脚器件最大引脚位置偏差为8mm。
产品特点
· 测试频率高：DC-50GHz
· 典型功率：37dBm@8Ghz
应用领域
· 射频有源无源的S参数小批交付测试 · 射频有源无源的S参数精准测试 · 射频无源器件高频参数的精密测量
| 主夹具配置 | |||||||
| 工作频段 | 同轴接口 | 组成 | 性能 | ||||
| 必选件 | 可选件 | 驻波(直通件) | |||||
| DC-26.5GHz | 2.92/f | 主体 | 载台 | TRL校准套件 | 1.2 | ||
| DC-40GHz | 2.92/f（2.4mm/f) | 主体 | 载台 | TRL校准套件 | 1.4 | ||
| DC-50GHz | 2.4mm/f | 主体 | 载台 | TRL校准套件 | 1.5 | ||
| TRL校准件配置 | |||||||
| 工作频段 | 负载 | 延时线 | 反射件 | 直通线 | |||
| Line1 | Line2 | Line3 | Line4 | Short | Thru | ||
| DC-26.5GHz | 1 | 1 | 1 | 1 | - | 1 | 1 |
| DC-40GHz | 1 | 1 | 1 | 1 | - | 1 | 1 |
| DC-50GHz | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 可配选的测试载台 | |||||||
| 工作频段 | SMD贴片元件封装（英制） | 陶瓷、微带电路基片封装 | |||||
| DC-26.5GHz | 0201-1206 | 长：3.3-49mm | |||||
| DC-40GHz | 0201-0805 | 长：3.3-49mm | |||||
| DC-50GHz | 0201-0805 | 长：3.3-49mm |
