AFX300系列 DC-50GHz 测试夹具 |中微普业 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

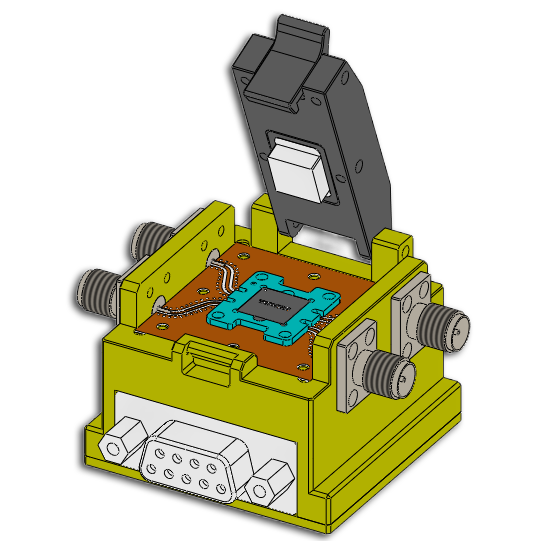

AFX300系列夹具是一款有主体、测试载台、TRL校准件组成高频测量夹具，主要用用测量元器的S参数。有3种频段的产品，适用频率广，可适配多种封装产品，兼容性高。一套主体可兼容多个被测件的载台，性价比高。
注：独立载台还可适用于芯片批量自动化分选测试机台。
产品特点
· 测试频率高：DC-50GHz
· 适用性高：几乎可满足所有的封装形式的器件，SMD、QFN（QFP）、SOT（SOP)、BGA、带引线蝴蝶翼等
· 性价比高：一个主体兼容多款载台
应用领域
· 射频有源无源的S参数小批交付测试 · 射频有源无源的S参数精确测量 · 器件老化测试 · 单独载台适用于芯片批量自动化分选测试
设备规格
| 主夹具配置 | ||||||
| 工作频段 | 同轴接口形式 | 组成 | 性能 | |||
| 必选件（初次使用） | 必选件 | 可选件 | 驻波(直通件) | |||
| DC-6GHz | SMA/f | 主体 | 载台 | TRL校准套件 | 1.2 | |
| DC-18GHz | SMA/f（2.92mm/f) | 主体 | 载台 | TRL校准套件 | 1.25 | |
| DC-50GHz | 2.92mm/f | 主体 | 载台 | TRL校准套件 | 1.35 | |
| TRL校准件配置 | ||||||
| 工作频段 | 负载 | 延时线 | 反射件 | 直通线 | ||
| Line1 | Line2 | Line3 | Short | Thru | ||
| DC-6GHz | 1 | 1 | 1 | - | 1 | 1 |
| DC-18GHz | 1 | 1 | 1 | 1 | 1 | 1 |
| DC-50GHz | 1 | 1 | 1 | 1 | 1 | 1 |
| 典型待测芯片说明 备注：因所有被测件的载台安装孔与AFX300系列夹具主体相配用的，因此初次采购时需要配购1台夹具主体 | ||||||
| 芯片类别 | 封装类型 | 最高工作频率(GHz) | ||||
| 低噪放 | DFN、QFN、SIP、BGA、SOT、SOP、SMD | DC-43.5 | ||||
| 功放 | 20 | |||||
| 开关 | 18 | |||||
| 功分器 | 10 | |||||
| 滤波器 | 18 | |||||
| 天线 | 18 | |||||
| 阻、容、感 | 50 |
