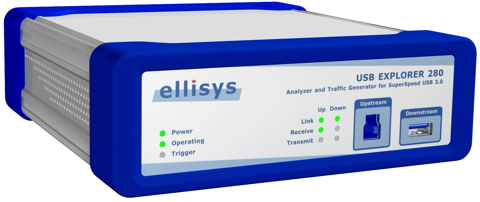

分析 USB 3.0（SuperSpeed）和 USB 2.0 链接（High Speed, Full Speed, Low Speed）模拟 USB 主机和设备自动检测链路速度和 SS 接收器在录制期间上传和显示实时数据记录 LFPS 状态并显示状态转换连接到差分 SMA，以便在原型阶段进行备用前端探测 Ellisys USB Explorer 280 建立在 Ellisys USB 分析器和生成器产品成功的基础上，提供了卓越的设计效率，包括嵌入式 4GB 内存、配置灵活的硬件和定制的处理器，拥有测试和分析 USB 3.0 5GT/s SuperSpeed 模式所需的动力。
- «
- 1
- »
Ellisys Type-C Tracker 协议分析仪 Type-C, PD, DP, TB, USB4|Ellisys (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
一体化、超级便携、多协议 Type-C 分析仪，具有电压跟踪、集成逻辑分析和交替模式支持。
Ellisys Type-C Tracker 袖珍型并由总线供电，为通过 USB Type-C 连接标准运行的多种协议和电信号提供全面支持。
通过经过现场验证且无处不在的 Ellisys 软件应用程序，以灵活且易于理解的方式提供数据包、交易和其他通信的详细解码。Tracker 提供各种错误检测、精密计时工具和性能测量工具。Type-C Tracker 在设计时考虑到了易用性，是与 Type-C 产品开发相关的各种任务的理想伴侣。
“ 捕获和表征 DisplayPort 交替模式协议和 DisplayPort AUX 通道流量的能力，相对于 USB 供电和 USB Type-C 电压状态，对于希望验证其设计并确保正确符合 DisplayPort 规范的 DisplayPort 工程师来说非常有用，“VESA 合规性项目经理 Jim Choate 说.“Ellisys 的 Type-C Tracker 将成为 VESA 测试活动和我们成员公司实验室测试方案的宝贵补充。“
强大的 Ellisys 功能
多合一：通过 Type-C SBU 线路并发和紧密同步捕获 USB Power Delivery 协议、Type-C 电压跟踪（Vconn、Vbus、SBU 和 CC）、USB 2.0、Thunderbolt™ 3 / USB4 边带和 DisplayPort™ 辅助 （AUX） 信号，支持 DisplayPort、HDMI 和 Thunderbolt/USB4 的备用 （ALT） 模式，以及串行线调试 （SWD） 协议、UART、串行外设接口 （SPI） I2 的捕获和解码C 供应商特定的协议，以及通过 I2C 的 Type-C 端口控制器接口流量。
总线供电：只需连接到计算机的 USB 端口即可使用，无需携带砖头。
超便携性： 袖珍尺寸为 63.5 x 63.5 x 12 毫米（2.5 英寸 x 2.5 英寸 x 0.47 英寸）
实时显示：利用第 5 代 Ellisys 协议分析软件的高效性，实时可视化捕获的流量。
精确计时：通过对所有捕获的协议、电气和逻辑信号进行高精度的时序表征，快速了解时序问题。
专业软件：使用广受赞誉、广泛采用且高度灵活的 Ellisys 多协议分析软件。
安全云访问：使用内置的安全云功能，快速轻松地与同事交换捕获和书签。
详细协议解码：从最新规范到字段 bits 和 bytes 的所有元素。
集成逻辑分析：可视化数字信号，如 GPIO、中断、调试端口等，与所有其他捕获的流量同时完美同步。
免费维护：终身免费软件更新以及免费的全功能查看器软件。
场地可升级性：Type-C Tracker 分析仪可现场升级，以允许添加功能（即从一个版本升级到另一个版本）。
典型设置

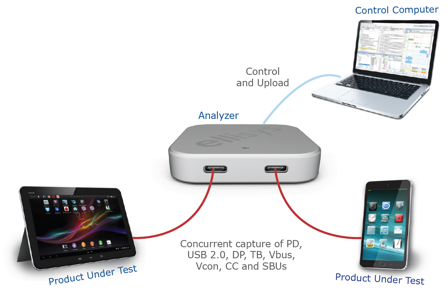

Type-C 通信和电压
被测产品 （PUT） 连接到 Tracker 前面板上的 Type-C 插座，并将控制计算机连接到 Tracker 以进行电源和应用程序控制。所有支持的流量都会被捕获并实时上传到控制计算机。千兆位信令通过分析器传递。方便的是，Tracker 的捕获引擎将自动确定哪个 Type-C 通信通道 （CC） 引脚用于 USB Power Delivery 通信，哪个引脚用于 Vconn。除了 USB 2.0 流量外，还会捕获在 Type-C 边带使用 （SBU） 线路上运行的各种协议。提供一根特殊电缆（未显示）以管理正确的信号路由。

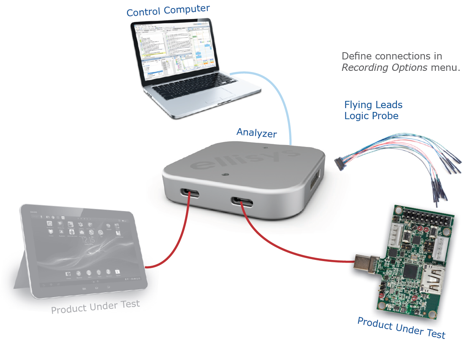

逻辑信号、TCPCI/I2C 和其他串行协议
Logic 连接可用于捕获逻辑/通用 IO 信号和多种协议，例如 I2C、UART、SWD 和 SPI。此流量显示在 Tracker 软件应用程序的各个窗口中，包括特定于协议的 Overviews 和 Instant Timing 视图，用于各种协议分析和与精确定时相关的表征。所有 Logic Connection 流量和信令都可以同时捕获，并与所有其他 Logic Connection 输入以及所有捕获的前面板 Type-C 流量（CC、SBU 和 USB 2.0）精确同步，包括电压状态。捕获的 Logic 信号可以分组到用户命名的总线中，以增加便利性。
协议分析
捕获的协议和电压以及捕获的逻辑信号由 Ellisys 应用软件实时呈现给用户。各种显示器提供了对流量、协议序列、性能标准、错误条件、电气特性、时序详细信息、标准/类解码、协议解码等的直观理解。
支持的通信的物理捕获是使用最新一代的硬件捕获技术完成的，该技术以非侵入方式分流并可靠地传递支持的协议，同时被动地传递千兆流量。
集成逻辑分析
集成的逻辑分析为开发人员提供了与所有其他捕获流量同步的外部数字信号（例如 FPGA/ASIC 的离散输出）的高效便捷可视化。捕获的 GPIO 可以分组到总线中，并给出用户定义的名称，以便于识别。
精密时序表征
Type-C 信号和电力线（CC、Vconn、SBU_A、SBU_B 和 Vbus）的所有协议流量、逻辑信号和电压都使用 Instant Timing 视图进行跟踪。这些事件彼此之间以及与 Overview （概述） 窗口完全同步。可以在 Timing 视图中的任何事件之间进行精确的 timing 测量，以精确表征 timing。此外，还提供了吞吐量和统计信息。在 Overviews 中选择的事件将高亮显示并与 Instant Timing 视图对齐。
电压状态跟踪
跟踪 Type-C 电信号对于理解状态机行为至关重要。各种 Type-C 信号和电力线的时序和电压电平具有特定的含义和用途。如果实施不当，它们可能会对实施造成严重破坏。此外，将这些电压值和状态与协议事件精确关联以进行性能表征和调试练习也很重要。Type-C Tracker 应用程序在 Instant Timing 视图中提供对 Vbus、Vconn、SBU_A、SBU_B 和 CC 的精确监控，与任何捕获的逻辑信号和协议数据包和事件相关联。
备用模式流量
USB Power Delivery 协议提供了多种机制来协商功率，也可用作标准和供应商定义消息的边带通道。此外，Power Delivery 还提供了发现、进入和退出替代模式的方法，这些模式由唯一标识符 （SVID） 标识，并由 USB 实施者论坛 （USB-IF） 范围之外的供应商或标准机构定义。Type-C Tracker 支持捕获和解码 ALT 模式进入、发现和退出协议以及 ALT 模式命令。此外，Tracker 还支持通过 Type-C 边带线路（SBU_A 和 SBU_B）传输的多种 ALT 模式协议，包括 DisplayPort 辅助 （AUX） 流量和用于 Thunderbolt 3 / USB4 的 UART。
Type-C 端口控制器和 I2C
Type-C 端口控制器接口 （TCPCI） 位于 Type-C 端口管理器 （TCPM） 和 Type-C 端口控制器 （TCPC） 之间，是 I2C 设备之间的标准化连接。Type-C Tracker 通过 Logic GPIO 连接捕获和解码 TCPCI 流量，并且可以配置为捕获其他供应商特定的 I2C 协议（同时多个此类协议）。
UART、SPI 和 SWD 协议
Type-C Tracker 支持通过其逻辑连接接口捕获 UART、串行外设接口 （SPI） 和串行线调试 （SWD） 协议。捕获的流量与分析器捕获的所有其他流量紧密同步显示。提供了详细的解码，并且每个协议都按时间顺序显示在专用的 Overview 窗口中。
概述
通过经过现场验证且无处不在的 Ellisys 软件应用程序，以灵活且易于理解的方式提供数据包、交易和其他通信的详细解码。
特定于协议的概述
Overviews 是主显示窗口，每个协议都有自己的 Overview。数据包、交易、转账和其他事件以非常灵活的格式从上到下按时间顺序显示。这些窗口是高度可配置的，列和内容完全由用户控制。为标准列或用户添加的列提供即时过滤器，以减少搜索或滚动浏览不需要的信息的需要，从而创建高效的工作环境。
概览可以根据需要堆叠、并排放置或隐藏，以创造理想的工作条件并增强对各种类型的 Type-C 流量的视觉理解。提供了显示数据包和事务分组的智能方法，旨在满足各种高级和低级调试和验证任务的需求。
Precision Timing Analysis
Instant Timing 视图是 Ellisys 的另一项创新，在我们所有产品平台上的用户中都很受欢迎。Tracker 捕获的所有数据包和其他协议事件都以严格的精度显示在此视图中，并与其他视图、其他协议或逻辑信号以及 USB Power Delivery 和 Type-C 电压状态精确同步。提供各种手动计时光标和飞越指示。
外部逻辑信号可以通过 Logic / GPIO 连接捕获，并以离散格式和分组总线格式显示，与捕获的所有其他事件同步。此外，还提供了总线吞吐量信息，以帮助描述数据传输问题的特性。
详细解码
Tracker 捕获的协议流量被智能解码为从字段到字节再到原始数据的多个级别。概览选择显示在 Details 视图中，按相关规范定义的字段和值进行划分。详细信息视图中的选择将在原始数据视图中突出显示，该视图提供二进制、ASCII、十六进制和八进制视图的选项。为每种显示提供了多种导出格式。详细信息视图中的字段可以插入到相应的概述中，以便为手头的任务定义精确的工作环境。
多协议支持
使用一个工具通过 USB Type-C 管理多个协议和电气状态是经济的，并且为用户提供了节省时间的调试和验证练习方法。Tracker 支持的协议可以同时捕获，并以精确的时间实时可视化。Ellisys 软件套件的灵活性允许用户根据手头任务的要求提供无限数量的选项来呈现信息。
关键词:
规格
连接
受测链接 （2）：USB Type-C
控制连接：USB Type-C
逻辑：16 个通用输入/输出，具有可配置的电平和阈值
同步 （2）：USB Micro A-B（保留以备将来使用）
电源：通过控制连接 （5 V ±10%） 总线供电
支持的协议
USB 供电 3.1
USB Power Delivery 供应商定义的消息
USB Type-C 电压状态
USB 2.0 接口
™ DisplayPort 备用模式
™ 通过 SBU 的 DisplayPort 辅助 （AUX） 信号
通过 SBU 的 Thunderbolt 3 / USB4 边带信号
HDMI Alt 模式、DDC、CEC
TCPCI （Type-C 端口控制器接口）
I2C （内部集成电路）
UART（通用异步 RX/RX）
SPI （串行外设接口）
SWD （串行线调试）
定时
定时分辨率为 5 ns
相对和时间（UTC 和本地）时间戳，精度为 1 ns
零引用时间戳放置
单击/拖动计时光标
数据包、帧和前导码持续时间跟踪
比特率跟踪
支持的操作模式
通过 GUI 直接操作
远程 API 自动化操作
LED 指示灯
活动和控制指标
USB 连接状态
运行状态
Analyzer 常规功能
并发、同步捕获所有支持的协议、电信号和逻辑信号
多单元同步功能（未来）
实时显示捕获的流量
选定协议的硬件筛选
显示筛选条件
书签放置和导入/导出
安全云上传/下载保存的文件
可自定义的概述列
实时用户消息日志注入
总线供电操作
逻辑功能
16 个输入（最大 3.6V）
可配置的级别和阈值
定时分辨率为 400 ns，精度为 5 ns
带宽为 50 MHZ
USB 供电能力
非侵入式探测
用于 Vconn 监控的定制 Type-C 分析电缆
数据包和交易错误检测和显示
数据包和所有 USB Type-C 电压之间的同步计时
供应商定义的消息支持
备用模式命令、PD 流量、VDM 的详细字段/字节/位解码
USB 2.0 功能
支持 LS （1.5 Mbps）、FS （12 Mbps） 和 HS （480 Mbps）
设备类支持
标准描述符支持
自动速度检测
精确跟踪线路状态
非侵入式探测
定时分辨率为 16.7 ns
NAK 事务的硬件过滤
负载截断筛选
数据负载吞吐量跟踪
数据包和交易错误检测和显示
电气捕获功能
Vbus（最高 55V）、SBU_A/B（最高 6V）、CC（最高 6V）和 Vconn（最高 6V）的测量和同步跟踪
自动检测 Type-C 方向
支持扩展功率范围 （EPR）
外壳
63.5 x 63.5 x 12 毫米（2.5 英寸 x 2.5 英寸 x 0.47 英寸）
70 克（0.15 磅）
维护和许可
终身免费更新 – 无维护费用
免费的全功能查看器应用程序 – 在计算机和同事之间轻松共享带注释的痕迹
在任何计算机上使用 Ellisys 硬件，无需额外许可证
产品保修
标准版提供 1 年有限硬件保修，专业版提供 2 年有限硬件保修
最低要求
Windows 7 及更高版本，32 位或 64 位
1280 x 1024 显示分辨率
USB 2.0 EHCI 主机控制器
Ellisys 保留更改产品功能和规格的权利，恕不另行通知。
欧洲总部
Ellisys SA
Chemin du Grand-Puits 38
CH-1217 Meyrin 日内瓦
瑞士
电话： | +41 22 777 77 89 |
美国总部
Ellisys Corporation
1206 E. Warner Rd.， Suite 108
Gilbert AZ， 85296
美国
美国免费电话： | 866 724-9185 |
亚洲总部
Ellisys HK Limited
南座 13A/F 香港九龙尖沙咀
广东道
17 号世界金融中心
电话： | +852 2272 2626 ） |

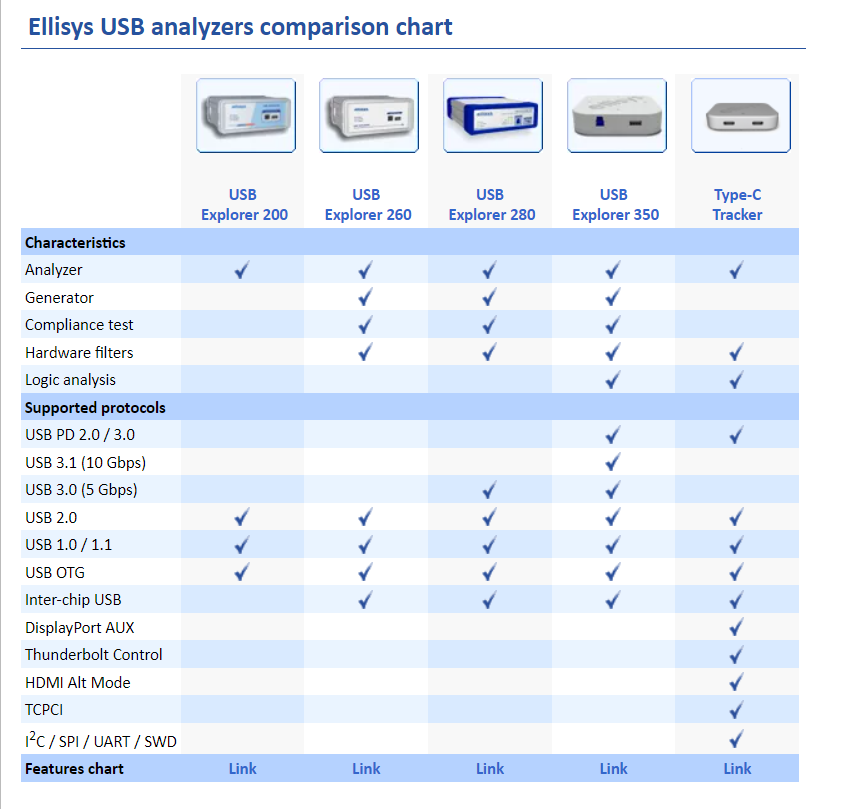

Available Configurations
| Editions | Std DP | Std HDMI | Std TB | Std TCPC | Pro |
| USB Power Delivery | X | X | X | X | X |
| Voltages (CC, Vconn, SBU, Vbus) | X | X | X | X | X |
| USB 2.0 | X | X | X | X | X |
| Logic/GPIO Signals | X | X | X | X | X |
| DisplayPort AUX and Alt Mode | X | X | |||
| HDMI DDC, CEC and Alt Mode | X | X | |||
| Thunderbolt 3 / USB4 Sideband and Alt Mode | X | X | |||
| USB TCPCI and I2C | X | X | |||
| Serial Peripheral Interface (SPI) | X | ||||
| UART | X | ||||
| Serial Wire Debug (SWD) | X | ||||
| Warranty | 1yr | 1yr | 1yr | 1yr | 2yr |
Ordering Information
| Description | Code |
| Ellisys Type-C Tracker Analyzer - Standard Edition - DP Standard features plus DisplayPort Support, 1-year warranty | CTR1-A- STD-DP |
| Ellisys Type-C Tracker Analyzer - Standard Edition - TB Standard features plus Thunderbolt / USB4 Alt Mode and Sideband Support, 1-year warranty | CTR1-A- STD-TB |
| Ellisys Type-C Tracker Analyzer - Standard Edition - TCPC Standard features plus Type-C Port Controller and I2C Support, 1-year warranty | CTR1-A- STD-TCPC |
| Ellisys Type-C Tracker Analyzer - Standard Edition - HDMI Standard features plus HDMI Alt Mode Support, 1-year warranty | CTR1-A- STD-HDMI |
| Ellisys Type-C Tracker Analyzer - Pro Edition Includes all features of all Standard Editions plus SPI, UART and SWD capture, 2-years warranty | CTR1-A- PRO |
