Ellisys USB Explorer 260 多功能 USB 2.0 协议测试系统|Ellisys (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
概述
Ellisys USB Explorer 260 是一款复杂的协议测试系统，用于 USB 流量监控、驱动程序和软件堆栈调试、协议合规性 验证和性能分析。EX260可以减少您的研发开发 时间，通过及早发现问题并更高效地调试，并且可以改进 质量和可靠性，通过验证是否符合规范。
多功能 USB Explorer 260 可以：
分析任何速度的 USB 1.1 和 USB 2.0 链路，包括 OTG 和 所有速度和所有电压的新型 InterChip-USB;
模拟 USB 主机和设备;
为压力和错误恢复测试注入预定义的错误模式; 和
自动验证是否符合 USB 和类规范。
每个灵活的 Ellisys USB Explorer 260 硬件单元都能够执行 作为协议分析器或数据包生成器，具体取决于配置。
配置
Ellisys USB Explorer 260 分析仪包括 Ellisys 的广泛分析 功能具有实时监控、硬盘数据流、深度类 解码、全面的流量统计以及强大的触发和过滤功能。
USB Explorer 260 分析仪基于 Ellisys 著名的 USB 分析软件，该软件 在验证设备枚举、解决通信问题、 检测互操作性问题并优化性能。
Ellisys USB Explorer 260 Generator 补充了协议分析 通过模拟 USB 设备和主机，以及测试极端情况和恢复 机制。可以创建可重现的流量、定时和错误场景 具有强大的脚本环境。捕获的流量可以重放到 测试特定情况。Generator 支持业界首个 Inline 错误注入功能，用于在主机和设备之间插入编程错误 确定在极少数情况下传输错误的影响。
该生成器还包括 Ellisys USB Device Examiner 自动预一致性 测试软件。该软件控制一个生成器和一个可选的 分析器，用于自动验证设备是否符合 USB 标准 规范和类规范，例如 HID 和 Mass Storage。查看手册 »
Ellisys USB Explorer 260 Duo 是一个灵活的捆绑包，包含两个功能齐全的 可用作 1 个分析仪和 1 个发生器、2 个分析仪或 两个发生器，具体取决于您的测试要求。比 将这两种功能放在同一个单元上，这样您就可以更好地共享您的 在您的研发团队中测试设备。
Ellisys USB Explorer 260 分析仪
分析仪应用
USB 主机和设备流量监控
驱动程序和软件堆栈调试
被动协议合规性验证
性能分析
Analyzer 功能
非侵入式分析链接
实时传输分析数据，实现几乎无限的记录 时间
突出显示协议错误和互操作性问题
高效解码所有请求和数据结构
典型分析设置
USB Explorer 260 分析仪以直通模式连接并记录 USB 主机和设备之间交换的任何流量。主机可以是 PC， 嵌入式主机或 USB Explorer 260 生成器。 | |
Ellisys USB Explorer 260 生成器
发电机应用
USB 主机和设备流量仿真
错误恢复机制测试
主动协议合规性验证
压力测试
发电机特点
生成具有精确时序控制的任意数据包
将错误注入到 测试错误恢复机制
使用从 analyzer 导出的脚本进行播放 支持各种场景

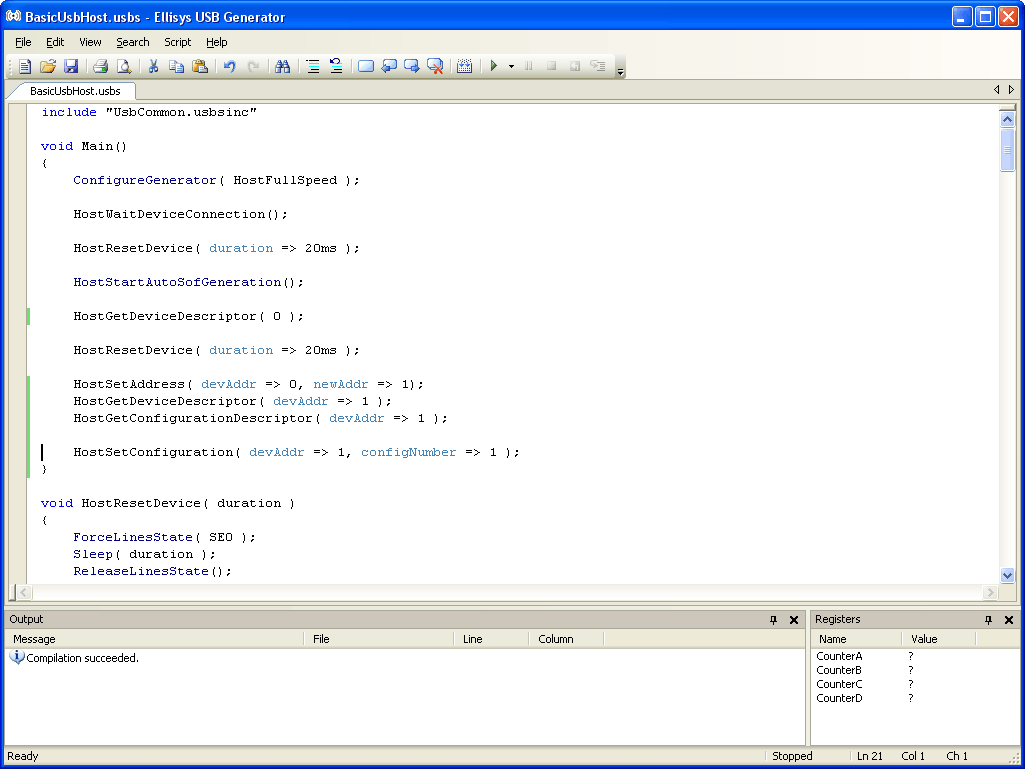

强大的脚本环境，集成了 编辑器和调试器
内联错误注入设置

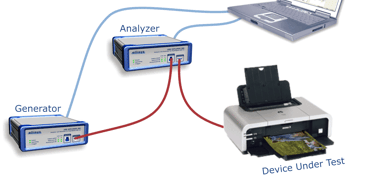

USB Explorer 260 发生器和 USB Explorer 260 分析仪已连接 在 USB 主机和设备之间以直通模式传输。生成器注入 当分析器非侵入式记录时，链路上的编程错误 主机和设备之间交换的任何流量。 |
市场领导地位
Ellisys 致力于领先的协议测试的设计和营销 USB、无线 USB 和超宽带解决方案。致力于这些技术， 众所周知，Ellisys 以创新产品和 解决 方案。通过在正确的位置为早期采用者提供正确的工具 时间，Ellisys 有助于确保新接口技术得到快速和广泛的接受。
“易用性和分层显示使 Ellisys 分析仪 用于硬件设计和系统级集成的出色工具。 我们选择了 Ellisys，我对此感到满意。 Larcher，Cypress Semiconductor
“Ellisys 设备对于我们取得今天的成就至关重要。每 与 Ellisys 合作的方面非常出色。 Rajendran，Realtek MAC和协议开发总监
“Tracker 110 在隔离冲突方面物超所值 以及对总线使用进行模式化。而 200 专业版的能力 创建复杂的触发场景对于我们成功过渡至关重要 我们的产品成为 USB 2.0 主流。— Al Key，董事 工程，Sage Instruments
Ellisys USB 分析仪软件
Ellisys USB Analyzer 软件可用于 下载以进行评估。包括各种设备的许多痕迹 在安装包中展示软件的广泛类解码。
Ellisys USB 生成器软件
Ellisys USB Generator 软件可用于 下载以进行评估。包含许多示例脚本 来演示 Generator 的功能。

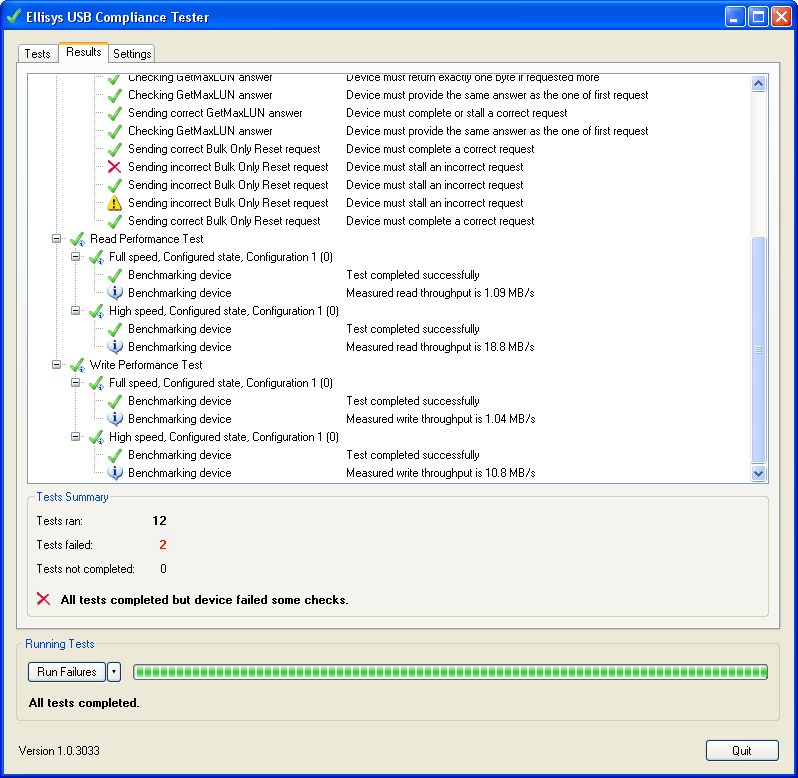

Ellisys USB 设备检查软件
Ellisys USB 设备检查程序 （DEX） 是一项独立的 USB 设备一致性测试 在 USB Explorer 上运行的应用程序 260 硬件。DEX 随 Generator 一起提供，也可以作为
Analyzer 的一个选项添加。DEX 提供了一个全面的 一套强大的合规性测试，涵盖 USB 规范 （Device Framework）。
关键词:
规格
Analyzer 特性
支持的规格：USB 1.0、1.1、2.0、OTG 和 IC-USB
支持的链接速度：1.5、12 和 480 Mbit/s，带自动发现
时间戳精度：16.67 ns 精度
低级错误：检测 bit-filling、CRC-5 和 CRC-16 错误
总线状态：检测和测量 Reset、Suspend、Keep Alive 和 高速握手状态
发生器特性
支持的规格：USB 1.0、1.1、2.0、OTG 和 IC-USB
支持的链接速度：1.5、12 和 480 Mbit/s
支持的模式：主机、设备和内联错误注入
定时精度：16.67 ns 精度
InterChip USB 探针特性（单独出售）
支持的速度：1.5、12 和 480 Mbit/s
支持的电压：1.0V 至 3.0V 的全范围
可以使用飞线连接到任何嵌入式链接
嵌入式存储器
1 GB 的 FIFO 内存
分析的数据以高度优化的格式存储
通过 USB 2.0 高速连接实时下载分析数据
前面板指示灯
电源：分析仪开机
Activity：检测到流量
Trigger：检测到触发事件
连接
被测链接：USB 1.0、1.1 和 2.0、OTG 和 IC-USB，支持所有速度
计算机：USB 2.0 高速
辅助设备：支持连接触发板或其他 扩展板
电源
无需外部电源（USB 总线供电）
正常运行期间为 500 mA
暂停时为 500 μA
外壳
150 x 120 x 65 毫米（5.9 x 4.7 x 2.5 英寸）
850 克（1.9 磅）
硬件升级
解码引擎会随每个软件版本自动更新 （无需用户干预）
产品保修
两年保修
最低要求
Pentium 4、1 GHz 或兼容处理器
512 MB 的 RAM
1024 x 768 显示分辨率，至少 256 色
USB 2.0 主机控制器
Windows® 2000 Service Pack 4 或更高版本、Windows® XP Service Pack 1 或更高版本
Internet Explorer 5.0 或更高版本
Ellisys 保留更改产品功能和规格的权利，恕不另行通知。
| Ellisys USB Explorer 260 Analyzer | Features |
| Availability | |
| Release date | Nov. 2007 |
| Availability | From stock |
| Specification | |
| USB 1.1 | yes |
| USB 2.0 | yes |
| USB OTG | yes |
| Interchip USB (with flying probe) | yes |
| Link analysis | |
| Automatic speed discovery | yes |
| Low speed (1.5 Mbit/s) | yes |
| Full speed (12 Mbit/s) | yes |
| High speed (480 Mbit/s) | yes |
| Recording | |
| Real-time monitoring | yes |
| Hard-disk streaming support | yes |
| Circular buffer | yes |
| Recording limits | yes |
| Recording and analysis of packets and eletrical states | yes |
| Unlimited trace size with real-time download | yes |
| Timestamp precision | 16.66 ns |
| On-The-Go | |
| OTG Descriptor | yes |
| OTG Requests | yes |
| User Interface A well designed user interface accelerates day to day tasks | |
| Global view | yes |
| Detailed view | yes |
| Packets layer | yes |
| Transactions layer | yes |
| Transfers layer | yes |
| Rarely used fields hidden by default | yes |
| Decoded textual values | yes |
| Decimal values | yes |
| Hexadecimal values | yes |
| Binary values | yes |
| Consecutive SOFs grouping | yes |
| Consecutive NAKs grouping | yes |
| Descriptors decoding | yes |
| Standard requests decoding | yes |
| Detection of errors in descriptors | yes |
| Real-time monitor Displays performance, error rate and other link information while capturing | |
| Performance counters | yes |
| Performance graphs | yes |
| Errors indication | yes |
| Frame composition display | yes |
| Capture filters Reduce the amount of non-pertinent trace information | |
| Start of Frames filtering | yes |
| NAK transactions filtering | yes |
| Partial payload filtering | yes |
| Filter transactions based on device address | yes |
| Filter transactions based on endpoint number | yes |
| Advanced filters based on token, data or handshake | yes |
| Post-capture Filters Reduce the amount of non-pertinent information on screen | |
| Start of Frames filter | yes |
| NAK transactions filter | yes |
| Split transactions filter | yes |
| Bus states filter | yes |
| Instant filters (filters based on custom textual criteria) | yes |
| Wrongly-connected devices filter | yes |
| Search Find out protocol items against any kind of complex criteria | |
| Packets, transctions, transfers, bus states and trigger events | yes |
| Transactions and split transactions | yes |
| Raw data and payload with masks | yes |
| Setup requests | yes |
| Columns strings | yes |
| Prototocol errors | yes |
| Protocol Items Statistics Quick overview of the traffic type, the error rate, etc | |
| Bus states summary | yes |
| Packets summary | yes |
| Transactions summary | yes |
| Split transactions summary | yes |
| Setup Transfers summary | yes |
| Errors summary | yes |
| Summary on all traces elements | yes |
| Summary on filtered trace elements | yes |
| Navigation through summary elements | yes |
| Export capability to text, CSV or XML files | yes |
| Data Export Export the trace to many formats for post-processing, etc. | |
| Text format | yes |
| XML format | yes |
| Binary format | yes |
| Traffic | yes |
| Transactions data | yes |
| Transfers data | yes |
| Setup transfers | yes |
| Descriptors | yes |
| Generator Script | yes |
| USB Classes Decoding (more...) | |
| Hub | yes |
| Mass Storage | yes |
| Wire Adapter | yes |
| Audio | yes |
| Human Interface Device | yes |
| Bluetooth® HCI | yes |
| Still Image | yes |
| Communication | yes |
| DFU | yes |
| Diagnostic Device | yes |
| Wireless Controller | yes |
| Smart Card | yes |
| Video | yes |
| Vendor Specific decoding | yes |
| WUSB Wire Adapter | yes |
| Test & Measurement | yes |
| Media Transfer Protocol | yes |
| AutomatizationAbility to create software for specific tasks | |
| Software Development Kit for C++ (more...) | yes |
| Hardware Trigger | |
| External IN or OUT | yes |
| Frame Packets | yes |
| Splits Packets | yes |
| Tokens Packets | yes |
| Data Packets | yes |
| Data Pattern | yes |
| Handshake Packets | yes |
| Bus Conditions | yes |
| Trigger Conditions | yes |
| Error Conditions | yes |
| Events Counting | yes |
| Events Sequencing | yes |
| Future proof How the hardware and software can evolve | |
| PHY can be upgraded for future specifications changes | yes |
| Hardware can be upgraded for future specifications changes | yes |
| Software designed to support upcoming protocols | yes |
| Support Technical support and software upgrades | |
| Software upgrades | Free lifetime |
| Technical support | First class |
| Software and traces can be shared between developers | yes |
| Hardware | |
| Non intrusive analysis | yes |
| Embedded memory | FIFO 1 GBytes |
| Data download during recording to optimize memory usage | yes |
| Download of data at High-speed USB 2.0 (480 Mbit/s) | yes |
| External trigger | yes |
| Upgradable hardware | yes |
| Powered by the USB bus | yes |
| Warranty | 2 years |
| Download of analyzed data | |
| High speed (480 Mbit/s) | yes |
| Full speed (12 Mbit/s) | yes |
| Enclosure | |
| Width | 150 mm |
| Length | 120 mm |
| Height | 65 mm |
| Weight | 950 g |
| Ellisys USB Explorer 260 Generator | Features |
| Availability | |
| Release date | Nov. 2007 |
| Availability | From stock |
| Specification | |
| USB 1.1 | yes |
| USB 2.0 | yes |
| Processor features | |
| USB Host emulation | yes |
| USB Device emulation | yes |
| USB Inline Error Injection | yes |
| Totally reproducible timings | yes |
| Generate sequences of packets with precise delay | yes |
| Full control of the packet raw data | yes |
| Looping | yes |
| Fast branching | yes |
| Compliance test | |
| USB 2.0 specification chapter 9 test | yes |
| HID class specification test | yes |
| Mass Storage class specification test | yes |
| Hub class specification test | yes |
| Planned to support additional classes | yes |
| Fully platform independent test | yes |
| Specialized test hardware | yes |
| Triggering | |
| Wait BNC trigger in condition | yes |
| Wait digital in condition | yes |
| Wait input buttons | yes |
| Generate BNC trigger out | yes |
| Generate digital out | yes |
| Script edition software | |
| Easy script edition with snippets | yes |
| Fully integrated development environment | yes |
| Debugging step-by-step with breakpoints | yes |
| Integration | |
| Export host-side traffic from analysis software | yes |
| Export device-side traffic from analysis software | yes |
| Future proof How the hardware and software can evolve | |
| PHY can be upgraded for future specifications changes | yes |
| Hardware can be upgraded for future specifications changes | yes |
| Software designed to support upcoming protocols | yes |
| Support Technical support and software upgrades | |
| Software upgrades | Free lifetime |
| Technical support | First class |
| Software and traces can be shared between developers | yes |
| Hardware | |
| Embedded memory | FIFO 1 GBytes |
| External trigger | yes |
| Upgradable hardware | yes |
| Powered by the USB bus | yes |
| Warranty | 2 years |
| Enclosure | |
| Width | 150 mm |
| Length | 120 mm |
| Height | 65 mm |
| Weight | 950 g |
Ellisys reserves the right to change the features and specifications of the product without notice.
| 描述 | 版本 | 日期 | 大小 |
| Ellisys USB 分析 软件 | 3.3.4015 | 2014-05-19 | 9.0 兆字节 |
| Ellisys USB 生成器 软件 | 2.8. 5087 | 2013-12-05 | 10.9 兆字节 |
| Ellisys USB 设备检查器 | 2.8.4826 | 2013-03-19 | 12.8 兆字节 |
| 入门指南 | 1.1.0 | 2010-09-02 | 1.6 兆字节 |
| Analyzer 用户 手动 | 3.0.1 | 2009-11-11 | 1.3 兆字节 |
| 生成器用户 手动 | 2.8.3000 | 2008-04-15 | 2.4 兆字节 |
| 飞针获取 入门指南 | 1.0 | 2008-08-11 | 1.7 兆字节 |
| 分析器 和发电机手册 | 3.0 | 2007-11-01 | 545 千字节 |
| Device Examiner 手册 | 1.0 | 2009-03-16 | 962 千字节 |
欧洲总部
Ellisys SA
Chemin du Grand-Puits 38
CH-1217 Meyrin 日内瓦
瑞士
电话： | +41 22 777 77 89 |
美国总部
Ellisys Corporation
1206 E. Warner Rd.， Suite 108
Gilbert AZ， 85296
美国
美国免费电话： | 866 724-9185 |
亚洲总部
Ellisys HK Limited
南座 13A/F 香港九龙尖沙咀
广东道
17 号世界金融中心
电话： | +852 2272 2626 ） |
价目表 - 配置
| 描述价格Ellisys USB Explorer 260 分析器一个具有分析仪许可证的硬件单元一个方便的手提箱分析所需的电缆CD-ROM （安装软件和手册）技术支持2 年有限保修瑞士法郎 8'999 |
| 描述价格Ellisys USB Explorer 260 发电机一个具有发电机许可证的硬件单元一个方便的手提箱CD-ROM （安装软件和手册）刺激所需的电缆（主机和设备仿真以及内联错误注入）技术支持2 年有限保修瑞士法郎 10'999 |
| 描述价格Ellisys USB Explorer 260 二重唱两个硬件单元，同时具有分析仪和发生器许可证 实现最大的灵活性每个单元都有一个方便的手提箱CD-ROM （安装软件和手册）分析和刺激所需的电缆（主机和设备 仿真和内联错误注入）高级技术支持2 年有限保修瑞士法郎 17'999 |
关键词:
0条提问
X
提问
X
回答
关键词:
0条口碑
X
发表口碑
粤公网安备44030902003758
