分析 USB 3.0（SuperSpeed）和 USB 2.0 链接（High Speed, Full Speed, Low Speed）模拟 USB 主机和设备自动检测链路速度和 SS 接收器在录制期间上传和显示实时数据记录 LFPS 状态并显示状态转换连接到差分 SMA，以便在原型阶段进行备用前端探测 Ellisys USB Explorer 280 建立在 Ellisys USB 分析器和生成器产品成功的基础上，提供了卓越的设计效率，包括嵌入式 4GB 内存、配置灵活的硬件和定制的处理器，拥有测试和分析 USB 3.0 5GT/s SuperSpeed 模式所需的动力。
广泛的规格支持：USB 2.0（1.5、12、480 Mbps）、 USB 3.1（5、10 Gbps）、USB Power Delivery 3.0 和 USB Type-C 1.3多功能：同一单元可以作为协议分析仪运行， Host / Device / Sink / Source 仿真器，以及一致性测试器，使 根据项目发展灵活分配单位紧凑的：该装置甚至可以最佳地放置在 最繁忙的环境，这在利润率较低的情况下尤为关键 10 Gbps 时的 USB 3.1完美的精度：高精度时钟元件耦合 为 Ellisys 全新的协议分析引擎提供了行业的 无与伦比的准确性无与伦比的软件：Ellisys 功能强大且易于使用的多协议 分析软件提供业内最完整的功能集，包括 基本功能，例如用于精确时序分析的 Instant Timing，以及 用于性能表征的 Instant Throughput集成逻辑分析：同时进行逻辑信号分析 TO 流量捕获为开发工程师打开了新的调试维度 通过可视化其 FPGA 或 ASIC 的输出
多合一：通过 Type-C SBU 线路并发和紧密同步捕获 USB Power Delivery 协议、Type-C 电压跟踪（Vconn、Vbus、SBU 和 CC）、USB 2.0、Thunderbolt™ 3 / USB4 边带和 DisplayPort™ 辅助 （AUX） 信号，支持 DisplayPort、HDMI 和 Thunderbolt/USB4 的备用 （ALT） 模式，以及串行线调试 （SWD） 协议、UART、串行外设接口 （SPI） I2的捕获和解码C 供应商特定的协议，以及通过 I2C 的 Type-C 端口控制器接口流量。总线供电：只需连接到计算机的 USB 端口即可使用，无需携带砖头。超便携性：袖珍尺寸为 63.5 x 63.5 x 12 毫米（2.5 英寸 x 2.5 英寸 x 0.47 英寸）实时显示：利用第 5 代 Ellisys 协议分析软件的高效性，实时可视化捕获的流量。精确计时：通过对所有捕获的协议、电气和逻辑信号进行高精度的时序表征，快速了解时序问题。专业软件：使用广受赞誉、广泛采用且高度灵活的 Ellisys 多协议分析软件。安全云访问：使用内置的安全云功能，快速轻松地与同事交换捕获和书签。详细协议解码：从最新规范到字段 bits 和 bytes 的所有元素。集成逻辑分析：可视化数字信号，如 GPIO、中断、调试端口等，与所有其他捕获的流量同时完美同步。
USB Explorer 200 USB 2.0 协议分析仪|Ellisys (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
USB Explorer 200 是一款非侵入式高速 USB 2.0 协议分析仪 使您能够显示总线状态、发送的数据包和解码描述符 的 USB 协议。它可以检测设备、主机控制器、嵌入式设备中的错误 软件或驱动程序以及测量它们的性能。使用非常简单， 这款 USB 分析仪是任何开发 USB 设备的人的理想伴侣， 主机、嵌入式软件或驱动程序。
USB Explorer 200 有两个独特的版本，将 完美匹配您自己的开发需求。标准版 包含每个 USB 开发人员的基本功能。专业版 添加硬件 触发器，将 USB 类解码器扩展为 以及 USB 分析开发工具包，支持 一个用于开发自定义 USB 分析软件。
软件

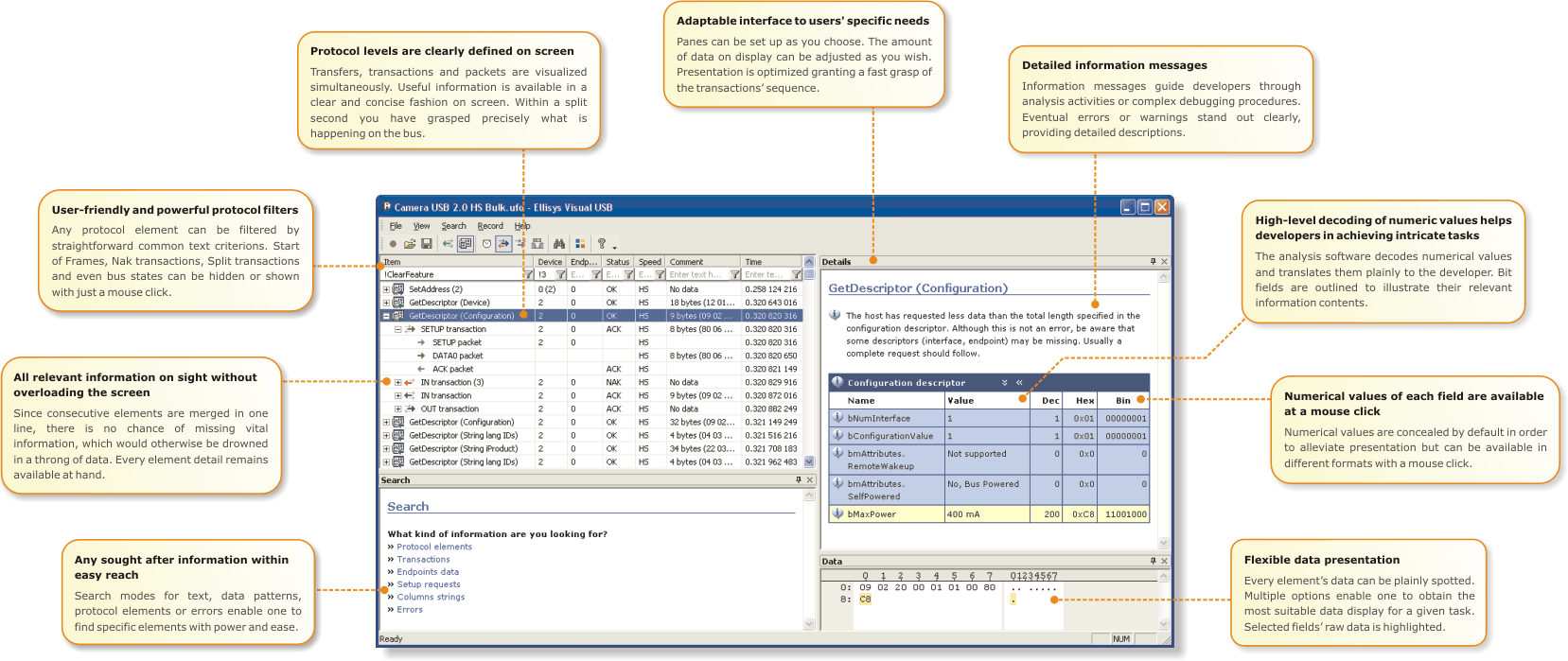

USB 分析软件可在我们的网站上下载。其中包含许多示例，提供了广泛的可能性。单击图像以将其展开。
硬件
USB 协议分析仪使工程师能够实际查看 USB 总线上的数据。USB Explorer 连接在计算机和外围设备之间，记录 USB 上传输的所有数据、电气状态和控制信息。它既不影响通信，也不会影响外围行为。 | |
好处
节省开发和维护成本
防止简单的错误变成复杂的问题
提高 USB 子系统的质量和可靠性
简化开发和测试流程
加快 USB 协议的学习曲线
减轻技术支持人员的负担
突出
应用
枚举问题验证
USB 设备和主机开发
性能分析
USB 驱动程序和软件堆栈调试
测试台自动化
更多信息
页面顶部的可用链接允许在产品页面中轻松导航。可用页面如下：
新闻
八月 7， 2008 | Ellisys 宣布推出 SuperSpeed USB 3.0 协议分析仪。阅读新闻稿 » |
12月2007 年 6 月 | Ellisys 发布了其分析软件的更新，其中包括一个新的 摘要视图、改进的实时监控器和其他一些增强功能。学习 更多 » |
11月2007 年 8 月 | Ellisys 宣布推出 USB Explorer 260 协议分析仪。新闻稿 » |
2005 年 1 月 10 日 | Ellisys 推出了 USB Explorer 200 专业版，这是一款具有高级功能的 USB 2.0 分析仪。 |
四月 14， 2004 | Ellisys 推出 USB Explorer 200，这是一款功能强大的 USB 2.0 高速协议分析仪。阅读新闻稿 » |
USB Explorer 200 - 比较表
Explorer 200 基本版 | Explorer 200 标准 | Explorer 200 专业版 | |
| 999 瑞士法郎 | 1'999 瑞士法郎 | 瑞士法郎 3'999 | |
| 规范 | |||
| USB 1.1 端口 | 是的 | 是的 | 是的 |
| USB 2.0 接口 | 是的 | 是的 | 是的 |
| USB OTG | 是的 | 是的 | |
| 链接分析 | |||
| 自动速度发现 | 是的 | 是的 | 是的 |
| 低速 （1.5 Mbit/s） | 是的 | 是的 | 是的 |
| 全速 （12 Mbit/s） | 是的 | 是的 | 是的 |
| 高速 （480 Mbit/s） | 是的 | 是的 | 是的 |
| 录音 | |||
| 实时监控 | 是的 | 是的 | 是的 |
| 硬盘流支持 | 是的 | 是的 | 是的 |
| 循环缓冲区 | 是的 | 是的 | 是的 |
| 录制限制 | 是的 | 是的 | 是的 |
| 数据包和电气状态的记录和分析 | 是的 | 是的 | 是的 |
| 无限跟踪大小，实时下载 | 是的 | 是的 | 是的 |
| 时间戳精度 | 16.66 纳秒 | 16.66 纳秒 | 16.66 纳秒 |
| 用户界面 | |||
| 全局视图 | 是的 | 是的 | 是的 |
| 详细视图 | 是的 | 是的 | 是的 |
| 数据包层 | 是的 | 是的 | 是的 |
| 事务层 | 是的 | 是的 | 是的 |
| 传输层 | 是的 | 是的 | 是的 |
| 默认情况下隐藏很少使用的字段 | 是的 | 是的 | 是的 |
| 解码的文本值 | 是的 | 是的 | 是的 |
| 十进制值 | 是的 | 是的 | 是的 |
| 十六进制值 | 是的 | 是的 | 是的 |
| 二进制值 | 是的 | 是的 | 是的 |
| 连续 SOF 分组 | 是的 | 是的 | 是的 |
| 连续 NAK 分组 | 是的 | 是的 | 是的 |
| 描述符解码 | 是的 | 是的 | 是的 |
| 标准请求解码 | 是的 | 是的 | 是的 |
| 检测描述符中的错误 | 是的 | 是的 | 是的 |
| 随时随地 | |||
| OTG 描述符 | 是的 | 是的 | |
| OTG 请求 | 是的 | 是的 | |
| 实时监控 | |||
| 性能计数器 | 是的 | 是的 | |
| 性能图表 | 是的 | 是的 | |
| 错误指示 | 是的 | 是的 | |
| 帧合成显示 | 是的 | 是的 | |
| 流量摘要 | |||
| 公交状态摘要 | 是的 | 是的 | |
| 数据包摘要 | 是的 | 是的 | |
| 交易摘要 | 是的 | 是的 | |
| 拆分交易摘要 | 是的 | 是的 | |
| 设置传输摘要 | 是的 | 是的 | |
| 错误摘要 | 是的 | 是的 | |
| 所有跟踪元素的摘要 | 是的 | 是的 | |
| 过滤的痕量元素摘要 | 是的 | 是的 | |
| 在摘要元素中导航 | 是的 | 是的 | |
| 将功能导出为文本、CSV 或 XML 文件 | 是的 | 是的 | |
| 捕获筛选 | |||
| 帧开始过滤 | 是的 | 是的 | |
| NAK 交易过滤 | 是的 | 是的 | |
| 部分负载筛选 | 是的 | 是的 | |
| 根据设备地址筛选交易 | 是的 | 是的 | |
| 根据终端节点编号筛选交易 | 是的 | 是的 | |
| 基于令牌、数据或握手的高级筛选器 | 是的 | 是的 | |
| 捕获后筛选 | |||
| 帧开始 filter | 是的 | 是的 | 是的 |
| NAK 交易过滤器 | 是的 | 是的 | 是的 |
| Split transactions filter | yes | yes | yes |
| Bus states filter | yes | yes | yes |
| Instant filters | yes | yes | yes |
| Search | |||
| Transactions | yes | yes | yes |
| Split transactions | yes | yes | yes |
| Data with mask | yes | yes | yes |
| Requests with mask | yes | yes | yes |
| Strings | yes | yes | yes |
| Errors | yes | yes | yes |
| Export (more...) | |||
| Text format | yes | yes | yes |
| XML format | yes | yes | yes |
| Binary format | yes | yes | yes |
| Traffic | yes | yes | yes |
| Endpoints data | yes | yes | yes |
| Requests | yes | yes | yes |
| Descriptors | yes | yes | yes |
| USB Classes Decoding (more...) | |||
| Hub | full | full | full |
| Mass Storage | descriptors | full | |
| Wire Adapter | descriptors | full | |
| Audio | descriptors | full | |
| Human Interface Device | descriptors | full | |
| Bluetooth® HCI | descriptors | full | |
| Still Image | descriptors | full | |
| Communication | descriptors | full | |
| DFU | descriptors | full | |
| Diagnostic Device | descriptors | full | |
| Wireless Controller | descriptors | full | |
| Smart Card | descriptors | full | |
| Video | descriptors | full | |
| Vendor Specific | descriptors | full | |
| WUSB Wire Adapter | descriptors | full | |
| Test & Measurement | descriptors | full | |
| Software Development Kit (more...) | |||
| C++ version | yes | ||
| Hardware Trigger (more...) | |||
| 外部 IN 或 OUT | 是的 | ||
| 帧数据包 | 是的 | ||
| 拆分数据包 | 是的 | ||
| 令牌数据包 | 是的 | ||
| 数据包 | 是的 | ||
| 数据模式 | 是的 | ||
| 握手数据包 | 是的 | ||
| 公交车条件 | 是的 | ||
| 触发条件 | 是的 | ||
| 错误条件 | 是的 | ||
| 事件计数 | 是的 | ||
| 事件排序 | 是的 | ||
| 硬件 | |||
| 非侵入式分析 | 是的 | 是的 | 是的 |
| 记忆 | 32 MB FIFO | 32 MB FIFO | 32 MB FIFO |
| 外部触发连接器 | 是的 | 是的 | 是的 |
| 可升级硬件 | 是的 | 是的 | 是的 |
| 由 USB 总线供电 | 是的 | 是的 | 是的 |
| 保证 | 2 年 | 2 年 | 2 年 |
| 下载分析数据 | |||
| 高速 （480 Mbit/s） | 是的 | 是的 | 是的 |
| 全速 （12 Mbit/s） | 是的 | 是的 | 是的 |
| 外壳 | |||
| 宽度 | 150 毫米 | 150 毫米 | 150 毫米 |
| 长度 | 120 毫米 | 120 毫米 | 120 毫米 |
| 高度 | 65 毫米 | 65 毫米 | 65 毫米 |
| 重量 | 750 克 | 750 克 | 750 克 |
关键词:
USB Explorer 200 - 技术数据
要求
Pentium 4、1 GHz 或兼容处理器
512 MB 的 RAM
1024 x 768 显示分辨率，至少 256 色
USB 2.0 主机控制器
Windows® 2000 Service Pack 4 或更高版本、Windows® XP Service Pack 1 或更高
Internet Explorer 5.0 或更高版本
规格
外壳
宽度：150 毫米（5.91 英寸）
长度：120 毫米（4.72 英寸）
高度：65 毫米（2.56 英寸）
重量：750 克 （1.7 磅）
分析计算机连接器
USB 2.0 高速 （480 Mbit/s）
链接被测连接器
USB 2.0 高速 （480 Mbit/s）、全速 （12 Mbit/s） 和低速 （1.5 Mbit/s）
自动快速发现被测设备
触发器连接器
类型：BNC
输入：最大 5V，1Mohms
输出：3.3V，最大 20mA
绝对最大额定值：-0.5V ..+6.5V，50mA
指标
电源：分析仪开机时亮起
活动：检测到数据包时呈绿色亮起（记录数据包时呈红色亮起）
触发器：在输入端检测到触发器时呈绿色亮起（在输出端检测到时呈红色亮起）
记忆
32 MB 的 FIFO 内存
连续传输分析的数据
总线分析
时间戳：16.67 ns （60 MHz） 精度
低级错误：检测 bit-filling、CRC5 和 CRC16 错误
总线状态：检测和测量 Reset、Suspend、Keep Alive 和 High Speed Handshake 状态
电源要求
由分析计算机的 USB 总线供电
无需外部电源
硬件更新
解码引擎和固件会随每个软件版本自动更新
产品保修
两年有限保修
Ellisys 保留更改产品功能和规格的权利，恕不另行通知。
突出
兼容所有三种 USB 2.0 速度
自动检测被测链路速度
测量 USB 总线状态和低级协议
非常实惠的许可，为每个开发商提供一个单元
非侵入式分析
小巧坚固的外壳，由 USB 总线供电
非常适合场外干预
通过高速 USB 2.0 连接实时下载分析数据
硬件的可扩展设计
强大的硬件触发器
显示交易和转账图层
标准请求和描述符的高级解码
类请求和描述符的高级解码
强大的显示过滤器
将分析数据导出为多种格式（XML、文本、原始等）
参考规范的教学显示
提供软件开发套件
免费的查看器软件
| Getting Started Guide | |
| User Manual | |
| Datasheet |
Latest version
| Description | Version | Date | Size | ||
| Visual USB Software | 3.3.4015 | 2014-05-19 | 9.0 MB | ||
| Getting Started Guide | 2.0.5 | 2010-09-02 | 2.3 MB | ||
| User Manual | 3.0.1 | 2009-11-11 | 1.3 MB | ||
| Datasheet | 2.0.3 | 2006-02-22 | 670 kB | ||
| Sales Brochure | 2.0.3 | 2006-02-22 | 1.4 MB | ||
| Vendor Decoder API | 3.1.3400 | 2008-04-09 | 512 kB | ||
| SDK Samples (more...) | 320 kB |
欧洲总部
Ellisys SA
Chemin du Grand-Puits 38
CH-1217 Meyrin 日内瓦
瑞士
电话： | +41 22 777 77 89 |
美国总部
Ellisys Corporation
1206 E. Warner Rd.， Suite 108
Gilbert AZ， 85296
美国
美国免费电话： | 866 724-9185 |
亚洲总部
Ellisys HK Limited
南座 13A/F 香港九龙尖沙咀
广东道
17 号世界金融中心
电话： | +852 2272 2626 ） |
价目表
| 描述价格USB 资源管理器 200 基础版一个硬件单元两根 USB 电缆CD-ROM（分析软件和手册）有限的技术支持2 年有限保修999 瑞士法郎 |
| 描述价格USB Explorer 200 标准版USB Explorer 200 基本版，配备：实时监控捕获筛选流量摘要部分 USB 类解码（仅限描述符）1'999 瑞士法郎 |
| 描述价格USB Explorer 200 专业版USB Explorer 200 标准版，配备：硬件触发器 （更多...)完整的 USB 类解码 （更多...）USB 分析 SDK （更多...)瑞士法郎 3'999 |
我们保留更改的权利，恕不另行通知。
升级
可以升级已购买的已购买设备以添加功能。这 许可证软件通过电子邮件发送，使过程快速而简单。
| 描述价格USB 资源管理器 200 基础到标准升级将 USB Explorer 200 Basic Edition 升级到标准 版1'199 瑞士法郎 |
| 描述价格USB 资源管理器 200 基础版到专业版的升级将 USB Explorer 200 Basic Edition 升级为 Professional 版瑞士法郎 3'199 |
| 描述价格USB 资源管理器 200 Standard 到 Professional 的升级将 USB Explorer 200 标准版升级为专业版 版瑞士法郎 2'199 |
