    UCD-301是一款支持UHD / 4K的信号分析仪，用于测试DisplayPort™和HDMI信号源(source)待测物。UCD-301支持最高HBR2频宽，可以测试HDMI 2.0和DP 1.2a的所有功能。 UCD-301是经过DCP认可的HDCP 2.3兼容性测试的测试工具，可用于测试DisplayPort信号源(source)待测物。

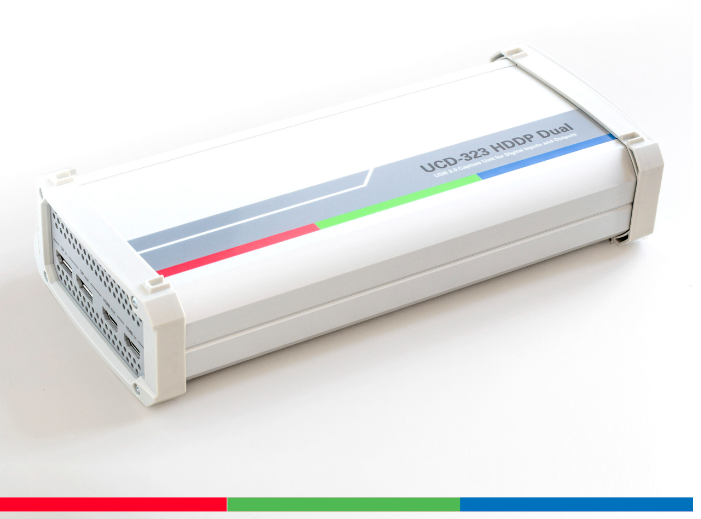

    UCD-323是一款4K信号发生器与分析仪设备，可全方位测试HDMI 2.0和DP 1.2接口，并支持高达HBR2的传输频宽。 UCD-323是通过DCP认可的HDCP 2.3 兼容性测试工具，用于测试DP接收器(Receiver)和发射器(Transmitter)。 同时，UCD-323也是Dolby认证的Dolby Vision™兼容性测试工具。UCD-323可通过其自带的运行脚本集UCD Console进行操作，还可与Unigraf的高级软件API TSI（测试系统界面）兼容，使其成为一款功能强大的自动化测试工具。

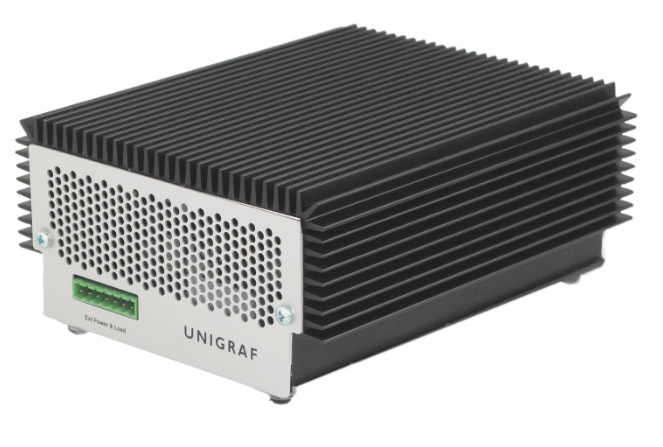

    外接 USB-C 电源测试模组，搭配UCD-340使用，可提供USB-C 电源供应器(Power Source) 与接收器(Power Sink)待测物高达100W的电源测试.
    • «
    • 1

    同厂商产品

    兼容所有三种 USB 2.0 速度自动检测被测链路速度测量 USB 总线状态和低级协议非常实惠的许可，为每个开发商提供一个单元非侵入式分析强大的硬件触发器类请求和描述符的高级解码（大容量存储等）
    分析任何速度的 USB 1.1 和 USB 2.0 链路，包括 OTG 和 所有速度和所有电压的新型 InterChip-USB;模拟 USB 主机和设备;为压力和错误恢复测试注入预定义的错误模式; 和自动验证是否符合 USB 和类规范。
    分析 USB 3.0（SuperSpeed）和 USB 2.0 链接（High Speed, Full Speed, Low Speed）模拟 USB 主机和设备自动检测链路速度和 SS 接收器在录制期间上传和显示实时数据记录 LFPS 状态并显示状态转换连接到差分 SMA，以便在原型阶段进行备用前端探测 Ellisys USB Explorer 280 建立在 Ellisys USB 分析器和生成器产品成功的基础上，提供了卓越的设计效率，包括嵌入式 4GB 内存、配置灵活的硬件和定制的处理器，拥有测试和分析 USB 3.0 5GT/s SuperSpeed 模式所需的动力。
    • «
    • 1

    Ellisys USB Explorer 350（10G + PD） USB 3.1、PD 3.0 和 Type-C 协议测试平台/协议分析仪|Ellisys (在产)

    • 广泛的规格支持：USB 2.0（1.5、12、480 Mbps）、 USB 3.1（5、10 Gbps）、USB Power Delivery 3.0 和 USB Type-C 1.3

    • 多功能：同一单元可以作为协议分析仪运行， Host / Device / Sink / Source 仿真器，以及一致性测试器，使 根据项目发展灵活分配单位

    • 紧凑的：该装置甚至可以最佳地放置在 最繁忙的环境，这在利润率较低的情况下尤为关键 10 Gbps 时的 USB 3.1

    • 完美的精度：高精度时钟元件耦合 为 Ellisys 全新的协议分析引擎提供了行业的 无与伦比的准确性

    • 无与伦比的软件：Ellisys 功能强大且易于使用的多协议 分析软件提供业内最完整的功能集，包括 基本功能，例如用于精确时序分析的 Instant Timing，以及 用于性能表征的 Instant Throughput

    • 集成逻辑分析：同时进行逻辑信号分析 TO 流量捕获为开发工程师打开了新的调试维度 通过可视化其 FPGA 或 ASIC 的输出

    参考价格 ：

    厂家：Ellisys （收录9个产品）

    产地：瑞士

    厂家官网

    产品官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    革命性的 Ellisys USB Explorer 350 （EX350） 是一款超紧凑的 复杂而全面的 USB 3.1 协议测试和分析系统 （第 1 代和第 2 代）、USB 2.0 和 USB Power Delivery 3.0。适配器和电缆提供对 USB Type-C（包括 CC 和 Vconn）的完全支持。

    USB Explorer 350 具有许多创新和独特的功能，满足 通过提供无与伦比的覆盖范围来满足当今技术开发人员的需求 用于新兴的协议分析、流量生成和合规性测试 USB 技术。

    硬件经过经济优化，可执行分析、主动仿真 的端口流量，以及自动化的合规性测试。


    要点

    • 广泛的规格支持：USB 2.0（1.5、12、480 Mbps）、 USB 3.1（5、10 Gbps）、USB Power Delivery 3.0 和 USB Type-C 1.3

    • 多功能：同一单元可以作为协议分析仪运行， Host / Device / Sink / Source 仿真器，以及一致性测试器，使 根据项目发展灵活分配单位

    • 紧凑的：该装置甚至可以最佳地放置在 最繁忙的环境，这在利润率较低的情况下尤为关键 10 Gbps 时的 USB 3.1

    • 完美的精度：高精度时钟元件耦合 为 Ellisys 全新的协议分析引擎提供了行业的 无与伦比的准确性

    • 无与伦比的软件：Ellisys 功能强大且易于使用的多协议 分析软件提供业内最完整的功能集，包括 基本功能，例如用于精确时序分析的 Instant Timing，以及 用于性能表征的 Instant Throughput

    • 集成逻辑分析：同时进行逻辑信号分析 TO 流量捕获为开发工程师打开了新的调试维度 通过可视化其 FPGA 或 ASIC 的输出

    • 免费维护：终身免费更新以及免费 功能齐全的查看器软件，带有可在 任何计算机，由工程师提供支持

    典型设置

    分析设置

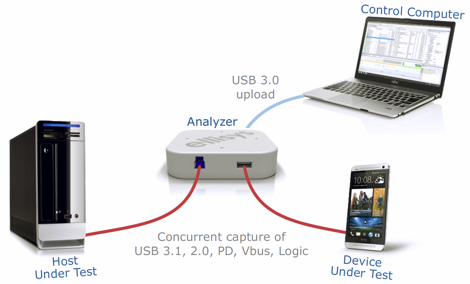

    USB Explorer 350 以逻辑无源模式连接以记录流量 以及在主机和设备之间传递的总线事件。分析器提供 same-link 并发支持 USB 3.1、USB 2.0 和 USB PD，以及并发 Vbus 跟踪和逻辑分析，所有这些都完美同步并呈现在 Ellisys 分析软件。



    主机仿真设置

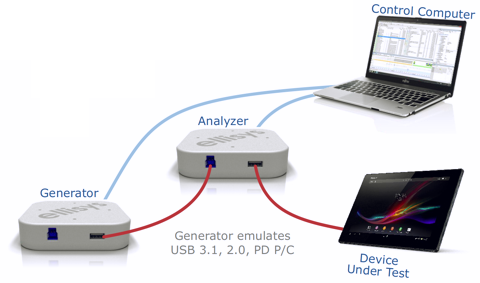

    USB Explorer 350 充当发生器，而第二个单元充当无源 协议分析器。生成器模拟具有 PD 双重角色 Provider/Consumer 的 USB 主机 支持，同时允许用户完全控制行为，包括任意 数据包和错误注入。分析器记录所有流量并提供实时 交通信息。



    USB Type-C 配置

    适配器板和电缆增加了对 USB Type-C 的完全支持。在分析仪模式下，Ellisys EX350 支持捕获 CC 流量和跟踪以及 CC 和 Vconn 电压，以简化附件和分离的调试。

    在生成器模式下，EX350 支持模拟所有电源角色（Sink、Source、Dual Mode）以及所有数据角色（DFP、UFP、DRP）。此外，EX350 可以模拟 e-marker 电缆，即使没有额外的 UFP 或 DFP，也可以测试 e-marker 电缆。



    本文档显示了可用的配置。

    协议分析

    使用下一代硬件以非侵入方式完成协议分析 捕获技术，包括使用自适应均衡和精度 阻抗匹配。消除了 signal retiming 的危险。

    强大的 EX350 可同时捕获 USB 2.0 流量、USB 3.1 流量 （Gen1 和 Gen2）、USB Power Delivery 3.0 流量以及 Vbus 特性和逻辑信号。集成的逻辑分析提供 开发人员拥有新的维度，使他们能够有效地可视化外部 数字信号，例如除 USB 外的 FPGA / ASIC 输出 交通。

    捕获的流量由第六代 Ellisys 应用程序实时呈现 软件，直观地详细说明并发流量、协议序列、性能 标准、错误条件、电气特性、时序详细信息、USB 标准/类解码等。

    流量生成

    模拟 USB 主机、设备和集线器流量以及 USB 供电 接收器和源流量是使用专用应用程序完成的，这些应用程序可简化 这些复杂的任务。复杂的软件堆栈推动了仿真 使用专为这些任务设计的超高速处理器。

    按顺序为错误注入场景提供了广泛的功能 测试软件和硬件的极端情况和边距。性能表征 由专门硬件提供，该硬件经过优化，可对接收器缓冲器施加压力 Management、Credit Logic 和 Application Software。

    合规性测试 [选项]

    Ellisys 密切参与 USB-IF 合规性小组，并致力于 为 USB 3.1 和 USB 电源提供同类最佳的一致性测试解决方案 交付 3.0。

    这款单独出售的合规性软件嵌入了数十个 涵盖物理层、链路层和协议各个方面的测试用例 层。这 合规性研讨会使用相同的设置，使其成为 预一致性测试。

    测试结果为通过/失败，带有描述性详细信息的注释，并进行了总结 在测试完成后，以方便的 HTML 格式摘要报告。协议 可以选择使用 Protocol 自动捕获每个测试的跟踪 分析器，用于对测试结果进行快速深入的分析。

    Examiner 是 IC、IP 或设备制造商准备的重要工具 用于认证。Examiner 不仅在开发结束时有用 循环，但从头到尾确保非回归 新的改进。



    Ellisys USB Explorer 350 - Screenshots软件





    Ellisys USB 3.1 分析软件

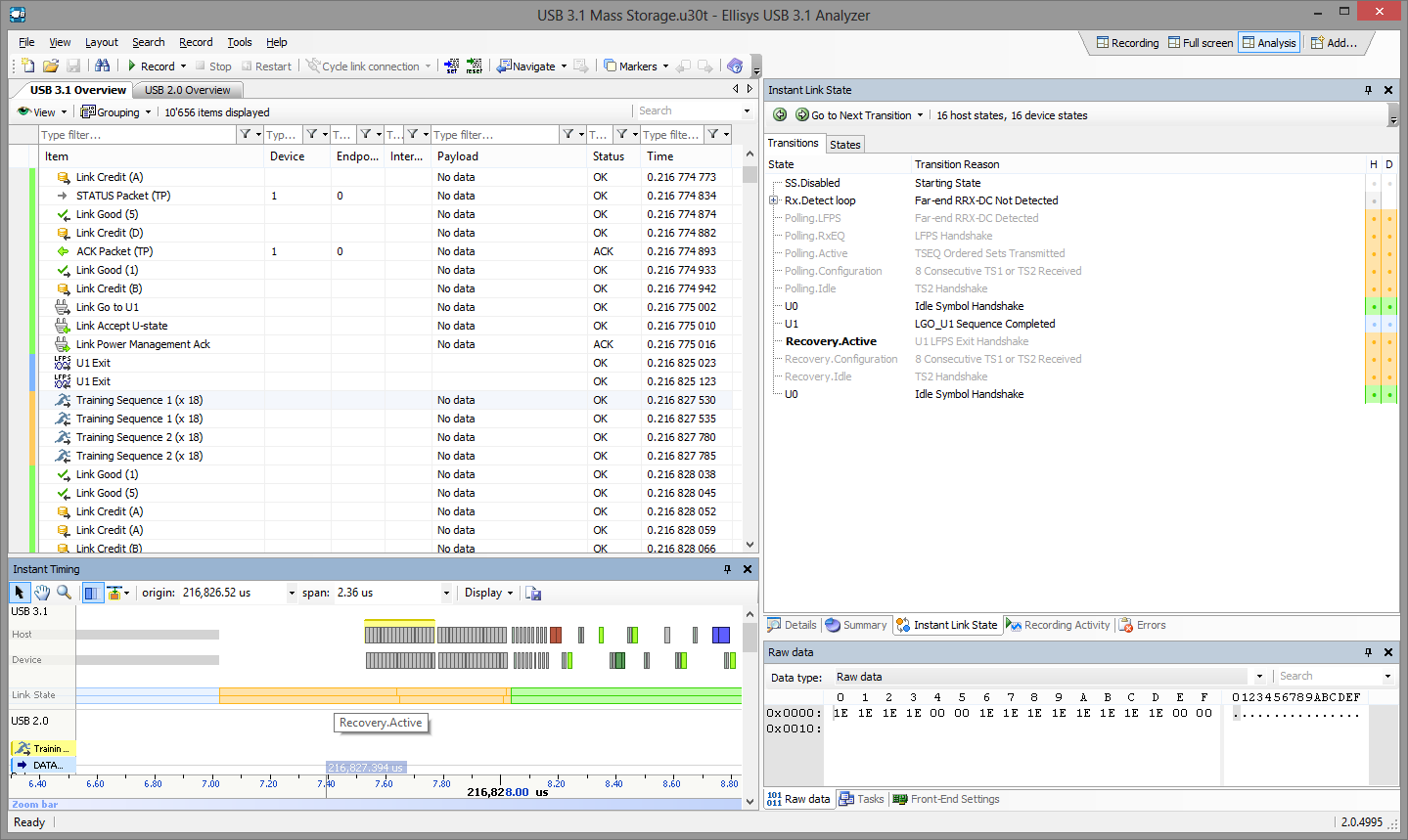

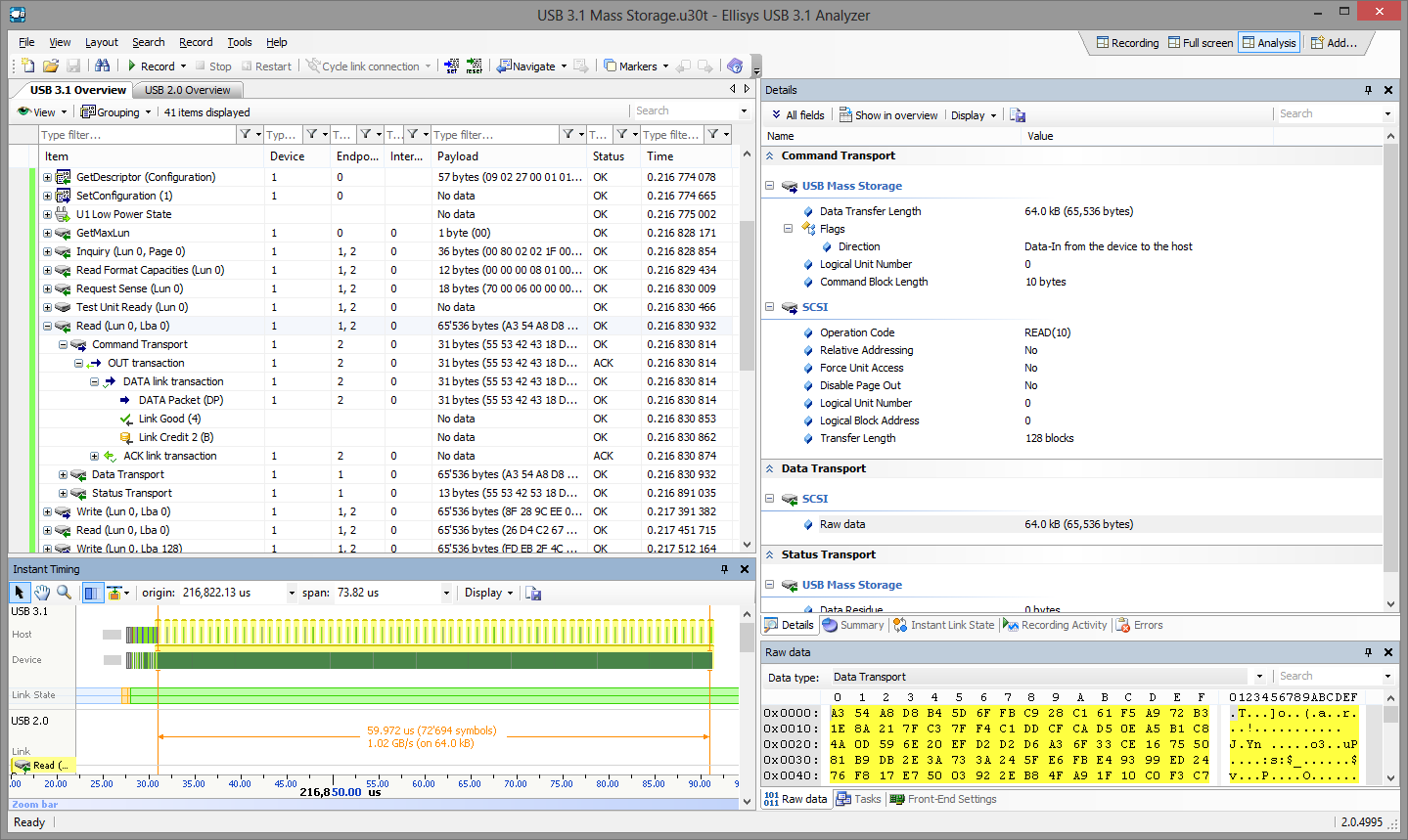

    以下屏幕截图显示了 Ellisys USB 3.1 分析 扩展了大容量存储流量和 SCSI 读取传输的软件。您可以 请注意 USB 3.1 中引入的新“Link Credit 2”以及吞吐量 的 1.02 GB/s，由 10 Gbps 的增强型 SuperSpeed 实现。

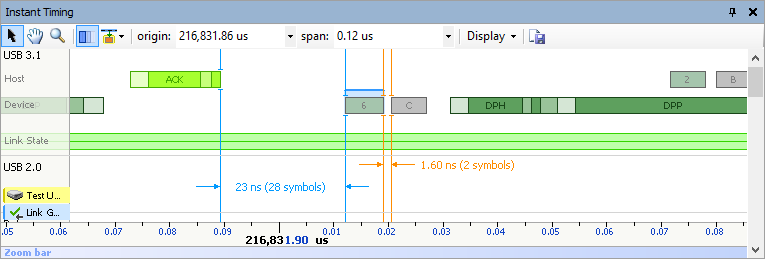

    此屏幕截图显示了放大的 Ellisys Instant Timing 视图 为了明确区分数据包和 link 命令。这个观点很 可用于可视化协议序列，以及使用 无与伦比的精度。





    Ellisys 软件可以配置为各种模式，以便 不同 任务。以下屏幕截图显示了用于调试的完美配置 LTSSM 进度，即时链接状态显示有效和无效 transition 以及显示 LTSSM 状态更改的概览和 Instant Timing 正是。








    关键词:



    规格

    连接

    • 正在测试的链接：标准 USB 3.1/PD A 和标准 USB 3.1/PD B

    • 逻辑：2 x 8 个输入/输出，具有可配置电平和 门槛

    • 同步：能够通过共享相同的设备来同步设备 时钟

    • 控制：优化的 USB 3.0 与 PC 的连接

    • 电源：9-24VDC，最小 12W


    支持的协议

    • 功率传输 3.0（基带）

    • USB 1.0 / USB 1.1（1.5 和 12 Mbps）

    • USB 2.0（1.5、12 Mbps 和 480 Mbps）

    • USB 3.0 (5 Gbps)

    • USB 3.1 (10 Gbps)

    • 协议的可用性取决于版本和选项


    支持的模式

    • 分析器：非侵入式协议分析仪

    • 生成器：用于模拟主机、设备、接收器、源的流量生成器

    • 审查员：合规性测试员

    • 模式的可用性取决于版本和选项


    Analyzer 功能

    • 同时捕获 USB 2.0、USB 3.x、功率输出、Vbus 和逻辑 信号

    • 多单元同步功能

    • 自动终止检测

    • 捕获前流量过滤


    发电机功能

    • 模拟 USB 主机或设备

    • 模拟 PD 灌电流或源电流

    • 精确且可重复的计时

    • 能够将低级问题模拟为 以及高级行为


    USB 1.x / 2.0 功能

    • 支持 Low-speed、Full-speed 和 High-speed

    • 自动速度检测

    • 精确跟踪线路状态

    • 非侵入式探测

    • 定时分辨率为 16.7 ns


    USB 3.x 功能

    • 支持 5 Gbps 和 10 Gbps

    • 自动速度检测

    • 自动终止检测

    • 非侵入式信号重塑

    • 灵活的前端，具有自适应均衡和可配置的加重功能 和摆动

    • 定时分辨率为 400 ps


    USB 供电能力

    • 非侵入式探测

    • FSK PHY 支持

    • 支持 Baseband PHY

    • 通过定制线缆支持 Type-C CC

    • FSK 载波频率、幅度和比特率的测量

    • 配置 发生器模式下的 FSK 幅度


    Vbus 功能

    • 测量 0 至 25V 的 Vbus

    • Ibus 测量范围为 -5 至 +5A

    • 产生 4 至 20V 的 Vbus

    逻辑功能

    • 16 个输入/输出

    • 可配置的电平和阈值（2 组 8 个信号）

    • 定时分辨率为 400 ns

    • 带宽 50 MHz

    电源适配器

    • 通用 100-240 VAC，50-60 Hz

    • 24 伏直流电，18 瓦

    外壳

    • 96 x 96 x 16 毫米（3.8 x 3.8 x 0.6 英寸）

    • 0.3 千克（0.6 磅）


    维护和许可

    • 终身免费更新 – 无维护费用

    • 免费的全功能查看器应用程序 – 轻松共享带注释的跟踪 在计算机和同事之间，并重放捕获的流量

    • 在任何计算机上使用 Ellisys 硬件 - 无需额外许可证

    产品保修

    • 两年有限保修

    最低要求

    • Pentium 4、1 GHz 或兼容处理器

    • 1 GB 的 RAM

    • 1280 x 1024 显示分辨率，至少 65,536 色

    • USB 2.0 主机控制器

    • Windows® Vista SP2 或更高版本

    Ellisys 保留更改产品功能和规格的权利，恕不另行通知。


    随附的 Type-C 适配器提供完整的 USB Type-C 支持（链接)


    		下载 数据表 »

    		下载软件 »




    欧洲总部

    Ellisys SA
    Chemin du Grand-Puits 38
    CH-1217 Meyrin 日内瓦
    瑞士

    电话：
    传真：
    电子邮件：

    +41 22 777 77 89
    +41 22 777 77 90
    sales.eu@ellisys.com

    美国总部

    Ellisys Corporation
    1206 E. Warner Rd.， Suite 108
    Gilbert AZ， 85296
    美国

    美国免费电话：
    来自美国境外：
    传真：
    电子邮件：

    866 724-9185
    +1 480 339-7170
    +1 408 521-0347
    sales.usa@ellisys.com

    亚洲总部

    Ellisys HK Limited
    南座 13A/F 香港九龙尖沙咀
    广东道
    17 号世界金融中心

    电话：
    传真：
    电子邮件：

    +852 2272 2626 ）
    +852 2125 8114
    sales.asia@ellisys.com
