URT-5000 140kHz至2.5GHz RF 播放器和信号发生器 1 MHz至20 MHz实时带宽 |Averna (在产)

提高产品质量并降低成本

先进的 URT-5000 软件定义射频播放器和信号发生器利用 Averna 协议特定的信号生成工具包和信号库来生成和削弱常见的导航和广播无线电信号，用于接收机设计验证、测试、生产和支持。URT-5000支持使用Averna Record & Playback 现场仪器捕获真实世界条件的RF回放，这些条件通常过于复杂而无法模拟。

值得信赖的 RF 信号解决方案的价值

URT-5000 是汽车、半导体、消费电子、通信和其他行业的首选射频测试仪器。它使您能够在接收机开发阶段准确、一致地回放独特、复杂的现场条件，从而减少返回现场验证每个工程更改的成本。

现场到实验室解决方案

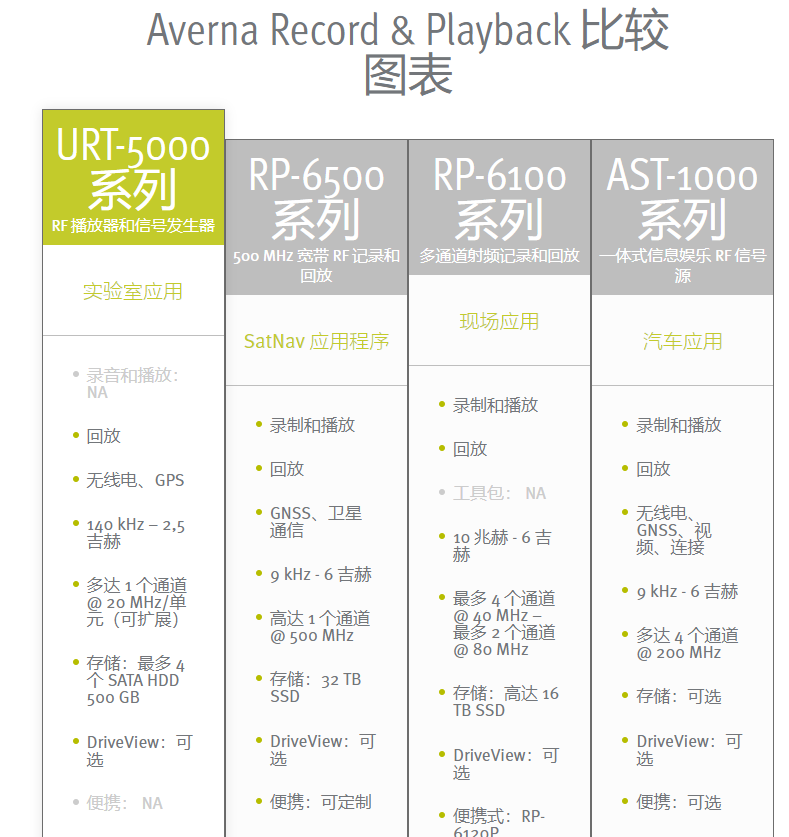

将 URT-5000 射频播放器与 Averna 射频录像机配对，使用 RF Studio 实现完整的现场实验室解决方案。

主要特点和优势

• 支持所有常见的 Navigation 以及 Broadcast Radio 协议

• 轻松适应新的和不断变化的方案，无需新仪器

• 为 HALT 和 HASS 等长时间运行的生命周期测试生成实时信号

• 允许设备同步以支持多个通道

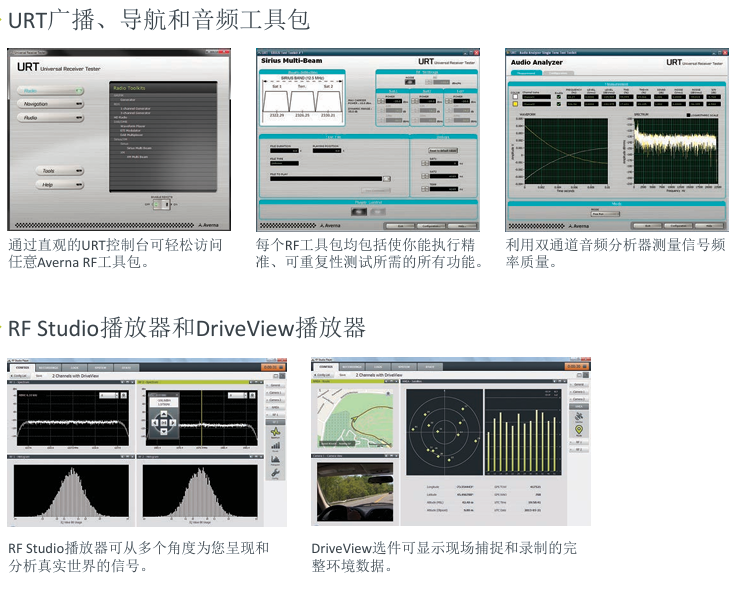

• 易于使用的界面，可快速直观地生成信号

• 用于自动远程控制仪器的完整 API

• 前置热插拔硬盘驱动器，提供最大的便利性

了解有关 URT-5000 技术规格的更多信息 >

重要法律说明：每个国家/地区对无线电信号的传输、接收和/或录制都有不同的法律。用户全权负责使用他们的URT/R&P，并遵守所有当地和适用的法律和法规，以管理无线电信号的传输和接收和/或记录。Averna Technologies Inc. 不对此类使用我们的产品承担责任。Averna 建议您在使用前确定可能需要哪些许可证以及可能适用哪些限制。

您是否需要一种一体式RF信号解决方案？

软件定义的URT-5000是汽车、半导体、消费类电子和电信等行业首选的 高端RF播放器和信号发生器。URT-5000利用Averna支持多种协议的RF信 号工具包以及信号库，产生和改变所有常见的导航和广播无线电信号， 从而实现接收器设计验证、测试、生产和支持。

扩展测试覆盖并提升质量

在验证软件协议栈、解调器设计和嵌入式软件方面，URT-5000提供了一 种既简便又具有可重复性的操作方法。通过URT-5000创建测试信号和场 景，可以保证产品测试的最大覆盖。与简单的商业广播发射器相比， URT-5000功能更为强大，它能够加入并微调常见干扰到信号中去。

提高设计验证效果并降低成本

除能够高效生成信号外，URT-5000能够播放已捕捉的真实（干扰）RF信号， 且无需解调或变更，这扩大了RF接收器使用场景的覆盖。拥有了可重复 播放的射频场景记录库，RF播放器可加速您的开发阶段进程，同时减少 （如果不能消除的话）成本较高的验证每次工程改变的路测差旅。

主要功能与优势

•  支持所有常用的导航和广播无线电协议

•  可升级支持最新协议及经常变更的协议， 无需新增仪器

•  实时信号产生支持长时间寿命周期测试， 如HALT和HASS

•  可使多个单元同步以支持多个通道 •  界面易于操作，快速、直观的产生信号

•  提供用于实现仪器自动化远程控制的完整API

 •  前置热插拔硬盘驱动器最大程度提高了操作便利性

RF输出规格

频率

• 输出范围: 140 kHz-2.5 GHz

• 分辨率: 0.1 Hz

• 相位噪音@1GHz: <-90 dBc/Hz, 1 kHz偏移; <-95 dBc/Hz, 10 kHz偏移; <-110 dBc/Hz, 100 kHz偏移

• 本底噪声: -140 dBm/Hz@10 MHz偏移

• 内部参考: +/-0.2 ppm初始精度; +/-0.8ppm/年老化; +/-1.0ppm温度稳定性

幅度和功率

• 范围: -140 dBm-+10 dBm P.E.P.

• 分辨率: 0.1 dB

• 精度: +/-1.0 dB (≤-110 dBm), +/-2.0 dB (≤ -110 dBm)

• 增益分辨率, RF回放: 0.25 dB

• 最大IMD级别: -60 dBm典型值 (两个-5dBm单音)

注意: 所有规格适用于v(12+Q2)=0.5FS

基频

• 1MHz-20 MHz实时带宽

• 采样率: 25 MS/s

• 动态范围: 80 dB SFDR

• 输出分辨率: 16-bit

环境特性

• 预热时间: 60 min.@20°C（68°F）（典型值）

• 重量: 15 kg (33.06 lbs)

• 尺寸(H×W×D): 2U机架安装，高度48 cm (19 in)，深度40 cm (16 in)

• 温度: 操作5°C (41°F) - 45°C (113°F)，存储-20°C (-4°F) - 70°C [158°F]

• 相对湿度: 10%-90%（无冷凝）

• 存储: 4×6.4cm(2.5in)热插拔驱动器槽，最高4×6.4cm(2.5 in)500-GB SATA 2.0硬盘驱动器

• 校准: 保修2年24个月

• 电源: 90-264VAC,50/60 Hz,125Watts（典型值）IEC60320-C14电源连接器接口，IEC60320-C13-NEMA5-15P,3m(9.8ft)随附北美规格电源线，IEC60320-C13-CEE7/7,3m(9.8ft)随附欧洲规格电源线

端口

• RF输出(50Q): 1×N母头

• +20 dBm,+/-16V DC, AC耦合

• LO

• LO输入: 1xSMA母头

• 频率: 150MHz/2.5GHz

• 电平: 0/+5dBm，最大: +12dBm

• LO输出: 1xSMA母头

• 频率: 150MHz/2.5GHz

• 电平: 0/+5dBm，最大: +20dBm

• 10MHz编号

• 10MHz REF输入(50Q): 1×SMA母头

• 频率: 10MHz，电平: 0/+10dBm

• 最大: +15dBm

• 10 MHz REF输出(50Q): 1×SMA母头

• 频率: 10MHz，电平: +2dBm

• 最大: +10dBm

• 100MHz采样时钟

• 时钟输入(50Q): 1×SMA母头

• 频率: 100MHz，电平: 0/+10dBm

• 最大: +12dBm

• 时钟输出(50Q): 1×SMA母头

• 频率: 100MHz，电平: +4dBm

• 最大: +20dBm

• 触发/同步输入和输出

• 输入(50Q): 2×SMA母头

• 频率: 脉冲，电平: TTL5VTOL

• 最大: -0.5/5.5V

• 输出(50Q): 1×SMA母头

• 频率: 脉冲，电平: TTL5VTOL

• 最大: -0.5/5.5V

• 以太网: 1×10/100/1000 Mbps RJ-45 LAN端

• 外围（设备）: 4×USB2.0/1.1TypeA外设端口（背面），2×USB2.0/1.1TypeA外设端口（前面）

• 显示器: 1×DBHD-15FVGA端口

• 合规: FCC 47 Part 15 Class A，欧规98/336/EECClassA（排放），欧规2002/95/EC (RoHS)
