Signal Hound

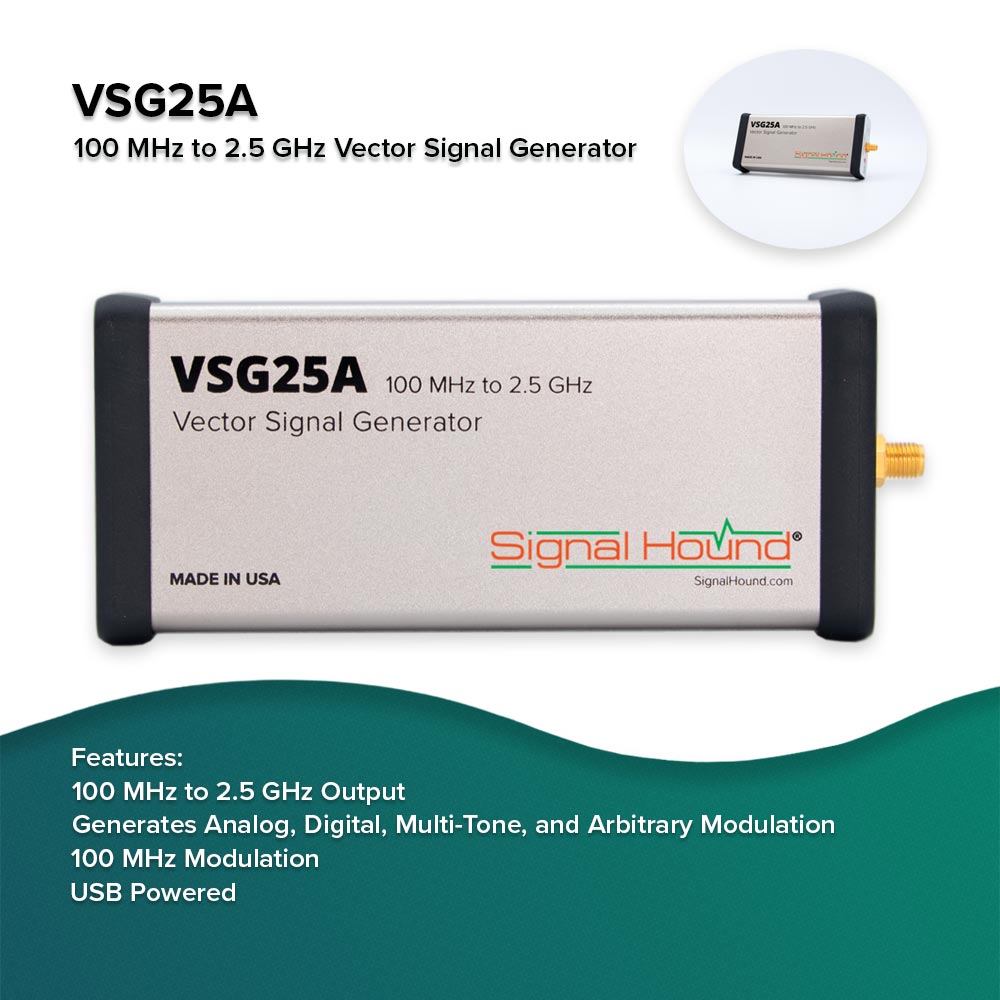

VSG25A 矢量信号发生器
100MHz至2.5GHz · 100MHz 调制带宽 · 1023 音多音 · 227g
产品简介
VSG25A 是一台 100MHz 至 2.5GHz 的矢量信号发生器，12 位 I/Q 基带任意波形发生器，DAC 时钟可从 53.333kHz 设到 180MHz，内置 4096×16bit 图样缓冲。
输出幅度 -40dBm 至 +10dBm，调制带宽 100MHz，覆盖主要电信频段与两个 ISM 频段（902 至 928MHz、2.4 至 2.5GHz）；
低频端可下延到 80MHz 覆盖 FM 广播频段，但幅度精度下降。
整机 227g、2W，靠 USB 供电。
在入门价位把矢量调制、脉冲、多音与自定义波形做齐，代价是缓冲深度与滤波能力有限——适合对信号纯度要求不极端的一般研发与产线测试。
核心参数
• 频率范围：100MHz至2.5GHz（可用至 80MHz）
• 输出幅度：-40dBm 至 +10dBm
• 调制带宽：100MHz
• 频率分辨率：<1Hz
• DAC 时钟：53.333kHz 至 180MHz
• 图样缓冲：4096×16bit
• 相位噪声：-102dBc/Hz（1GHz、10kHz 偏移）
• 幅度精度：±1.5dB（-40 至 +10dBm，CW）
• 功耗：2W（USB 2.0 供电）
• 重量：227g
功能特性
• 100MHz 调制带宽：调制带宽覆盖到 100MHz，2.5GHz 频段内多数通信制式都能容纳，包括两个主要 ISM 频段。
• 多音最多 1023 音
音数 2 至 1023，音间距 1kHz 至 10MHz，相位关系可选抛物线或随机；
带中心陷波时可做噪声功率比（NPR）测试，测多载波系统的线性度。
• 脉冲指标覆盖宽带
脉宽 6ns 至 25ms，周期 12ns 至 1 秒，最小占空比 0.00025%、最大 99.9%，
通断比 >45dB（典型 60dB），可用于雷达脉冲与开关时序测试。
• PSK/QAM 调制齐全
BPSK、DBPSK、QPSK、OQPSK、DQPSK、π/4-DQPSK、8-PSK、D8PSK、
16-PSK 与 16/64/256-QAM，符号率 4k 至 45M 符号/秒，可选升余弦/根升余弦滤波，
最多 512 符号循环流式播放，二进码元编辑器可一键插入 PN7／PN9 序列。
• 任意波形导入：载入 CSV 格式 I/Q 数据，指定中心频率、幅度、图样长度（至 2048）与图样周期（至 65535）。
• 使用限制（官方明示）
图样缓冲仅 4096 点且不可升级；
I/Q 基带无重建滤波器，带外会有杂散；
射频输出端只有一只 2.7GHz 低通，3.6GHz 以下的 3 次谐波可能需要外部滤波。
下单前需确认这些限制不影响用途。
• 体积与功耗：140mm × 57mm × 25mm、227g、2W，USB 2.0 线供电，可长期挂在测试夹具旁。
应用场景
• 通用射频信号生成：CW、AM/FM、脉冲与扫频信号，作为实验室激励源。
• 放大器 EVM 与 CCDF 测试：多音与调制信号激励功放，测线性度与峰均比。
• 信道与天线方向图测量：配合频谱分析仪做信道探测与天线方向图。
• 制造测试：产线激励源，USB 供电且体积小，容易嵌入夹具。
• 接收机功能验证：多制式调制波形用于接收机解调与门限测试。
• NPR 多载波测试：1023 音多音配合中心陷波，测多载波系统的噪声功率比。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
VSG25A 矢量信号发生器 详细指标
100MHz至2.5GHz · 100MHz 调制带宽 · 1023 音多音 · 227g
详细指标
下表取自 Signal Hound 官方 VSG25A 数据手册（2023 年 5 月版）。厂家在官网产品页同时列明了该型号的固有限制（缓冲深度、无重建滤波、谐波需外部滤波），选型时应一并考虑。
频率与调制
• 频率范围：100MHz至2.5GHz（可用至 80MHz，幅度精度下降）
• 频率分辨率：<1Hz
• 调制带宽：100MHz
• DAC 时钟/采样率：53.333kHz至180MHz
• 图样缓冲：4096×16bit
幅度与时基
• 输出幅度：-40dBm至+10dBm
• CW 绝对幅度精度：±1.5dB（-40 至 +10dBm）
• 时基准确度（不含温漂）：±5ppm/年
• 时基温漂：典型 -0.2ppm/°C
• 时基可调范围：±1ppm
相位噪声（1GHz，典型）
• 单边带相位噪声
| 偏移 | dBc/Hz |
| 100Hz | -68 |
| 1kHz | -88 |
| 10kHz | -102 |
| 100kHz | -105 |
| 1MHz | -132 |
模拟调制与脉冲
• AM／FM 调制速率：30Hz至40MHz
• AM 总谐波失真：<1%
• FM 总谐波失真：<0.1%（典型 0.01%）
• 脉冲宽度：6ns至25ms
• 脉冲周期：12ns至1s
• 占空比范围：0.00025% 至 99.9%
• 通断比：>45dB（典型 60dB）
多音
• 音数：2至1023（可选中心陷波）
• 音间距：1kHz至10MHz
• 音相位关系：抛物线或随机
数字调制
• 预置制式：AM、FM、CW、FSK、GFSK、OOK、ASK、MSK、GMSK、BPSK、DBPSK、QPSK、DQPSK、π/4-DQPSK、OQPSK、8-PSK、16-PSK、16-QAM、64-QAM、256-QAM
• 符号率：4k至45M 符号/秒
• 滤波器：升余弦、根升余弦、高斯，α 0.01 至 1.0
• 图样：PN7、PN9、自定义；最多 512 符号循环
自定义调制
• 输入格式：用户生成 CSV 文件（I/Q 数据）
• 图样长度：2至2048 样点
• 图样周期：2至65,535 样点
环境与物理
• 工作温度：0°C至+50°C
• 尺寸：140mm × 57mm × 25mm
• 重量：227g（0.5 磅）
• 功耗：2W（典型）
接口与系统要求

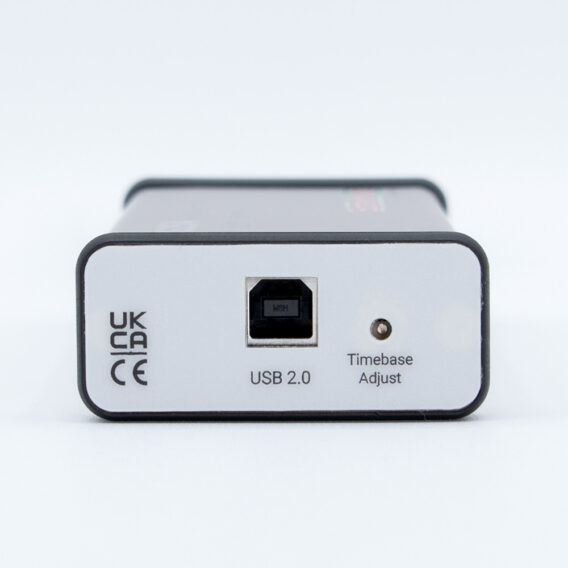

• 数据接口：USB 2.0
• 操作系统：Windows，x86_64 架构
型号与选件
• 标准型：工作温度 0°C至+50°C
资源下载
以上规格取自 Signal Hound 官网 VSG25A 产品页与官方数据手册（Signal-Hound-VSG25A-Data-Sheet，2023 年 5 月版）。
