ML4079EN8 x 61 GBaud PAM4 BERT 介绍ML4079EN 是一款功能齐全的 800G BERT，可以配置为八个通道的 18.5-29 和 37-61 G PAM4 或 NRZ。发射器支持 IEEE802.3ck 压力测试和 OIF 规定的所有标准测试模式，如 PRBS13Q, SSPRQ, PRBS31Q 等。Tx 也可以编程输出用户定义的模式。ML4079EN 支持发射器和接收器均衡，以克服由于信道损耗或反射引起的信号完整性损害。ML4079EN 支持真实硬件 FEC，具有以下 FEC 模式：

400G 线路 KP4
100G 线路 KP1
100G 线路 KR1

一旦启用 FEC，用户将能够看到后 FEC BER，这表明启用 FEC 后的比特错误率以及实时纠正的错误位数。此外，用户还可以选择通过编程方式添加相当于频率依赖性衰减器的 ISI 信道，其在奈奎斯特处的损耗为 1 至 9 dB。ML4079EN 专门设计用于将其信号生成中的抖动和串扰噪声（干扰）注入。这种能力在 BERT 中是完全集成的，不需要任何外部设备。

关键特性

发射：
- 数据速率：20-29 & 36-61 GBaud (112 Gbps)
- 能够以 100 kbps 的步长调整比特率，并找到 RX PLL 锁定裕度
- 独立控制内眼水平
- 高速率下高达 1.2 Vppd 输出摆动，低速率下高达 1.8 Vppd
- 支持格雷编码
- 错误注入
- 3-tap 前置和后置强调或 7-tap 线性 FFE
- 真实硬件 FEC。SER 和 FEC 测量以及边际可在各个通道上单独进行，也可在 100G, 400G 块上进行
- 可用模式：
  - PRBS7/9/11/13/15/16/23/31/58
  - PRBS13Q, PRBS31Q
  - SSPRQ
  - 方波
  - 突发和随机噪声注入
  - 抖动注入在 FM 和 PM 模式下以及不同类型的抖动注入：正弦抖动 (SJ), 随机抖动 (RJ), 和有界不相关抖动 (BUJ)
- 抖动和干扰容限和边际自动化测试遵循 IEEE 802.3ck
接收：
- 随时间监控 SNR
- Rx 极性反转
- PAM 直方图监控器
- 以下模式的错误检测：
  - PRBS 7/9/11/15/16/23/31
  - PRBS13Q 和 PRBS31Q
- 自动模式检测
- LOS 指示器
- Rx 均衡器：
  - DFE: 决策反馈均衡器
  - RC: 反射消除器
  - MPICAN: 多径干扰消除器

通用：

- 提供 LabView 驱动程序和 Python 包装器。
- 浅环回测试
- 提供带有文档的 API 图书馆。

目标应用：

铜线和光纤传输线的测试
收发器的功能和 SI 测试
LPO 的特性化和压力测试
主机和可插拔设备的接收器压力测试（抖动 & 干扰）

抖动容限 – JTOL 能力

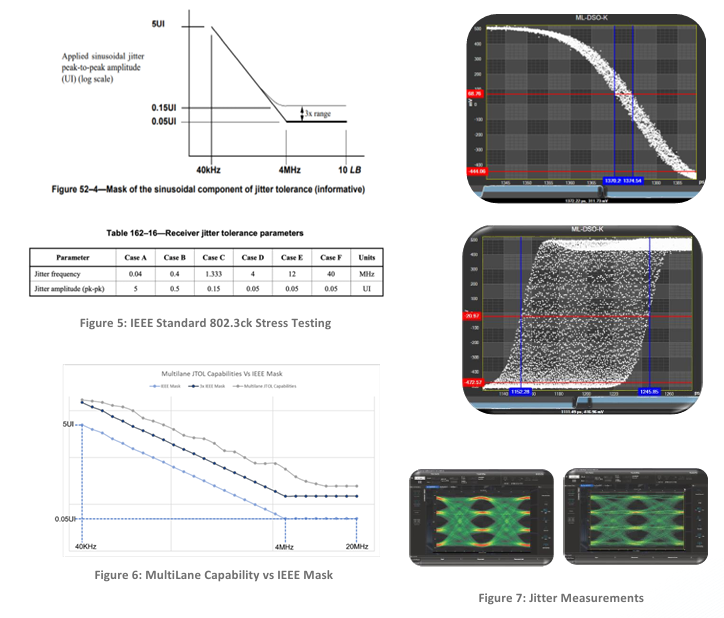

抖动注入能力：

频率调制模式：
- 正弦抖动 (SJ) 注入：FM 调制：BERT 输出的 PRBS 图案上的正弦抖动 SJ 注入：校准抖动注入高达 20MHz 和 3x IEEE 802.3ck 掩模
- 不同幅度的随机抖动 (RJ) 注入
相位调制模式：PM 调制时钟的相位，无论是正弦方式 (SJ)、随机方式 (RJ) 还是作为 BUJ（有界不相关抖动）：
- SJ: 校准抖动注入高达 20MHz 和 3x IEEE 802.3ck 掩模
- RJ 和 BUJ 的幅度控制

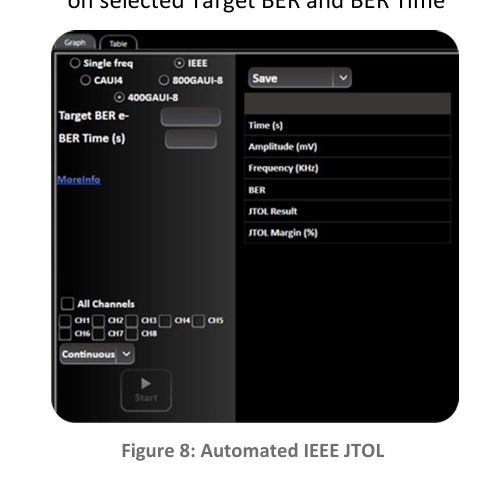

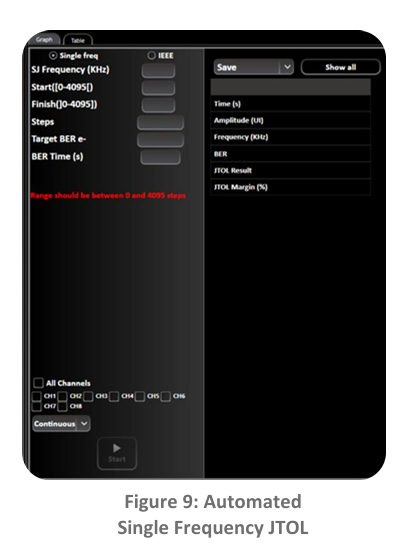

IEEE 自动化 JTOL

基于选定的线路速率的 IEEE 标准
在不同幅度下对所有所需的 IEEE 频率进行 JTOL 测试

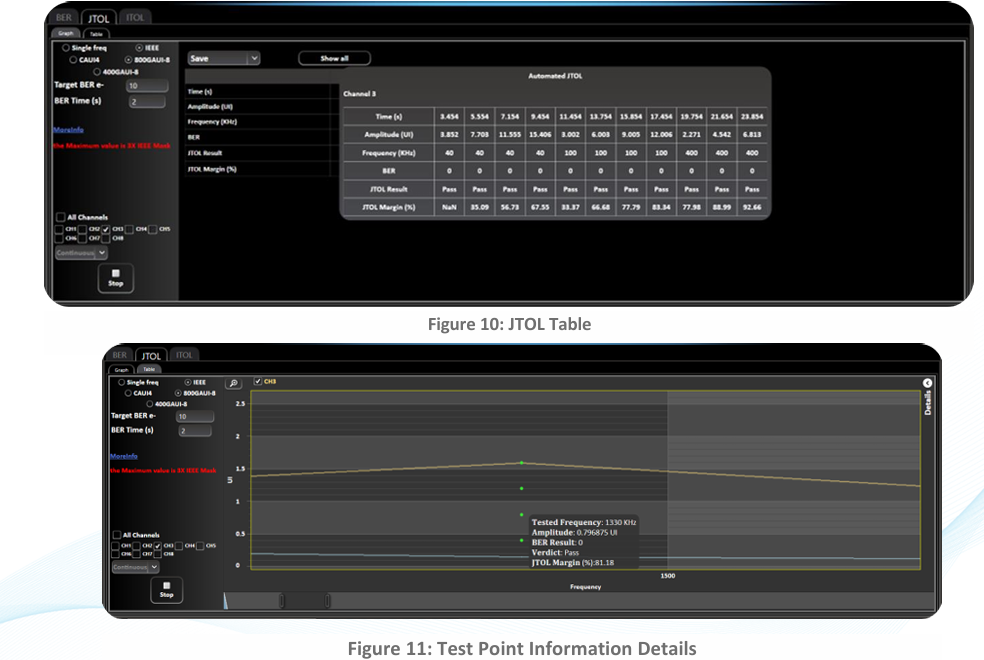

基于选定的目标 BER 和 BER 时间的 JTOL 结果和边际测试
结果保存为 Excel 表格

干扰容限 – ITOL 能力ML4079EN 支持噪声注入功能，以模拟真实生活中的串扰场景以及浅环回测试。噪声实现可以采取连续干扰、突发串扰或单次噪声的形式，并且可以在每个通道上独立配置。浅环回功能适用于包括未帧 PRBS、帧以太网和 FEC 流量在内的各种流量类型。

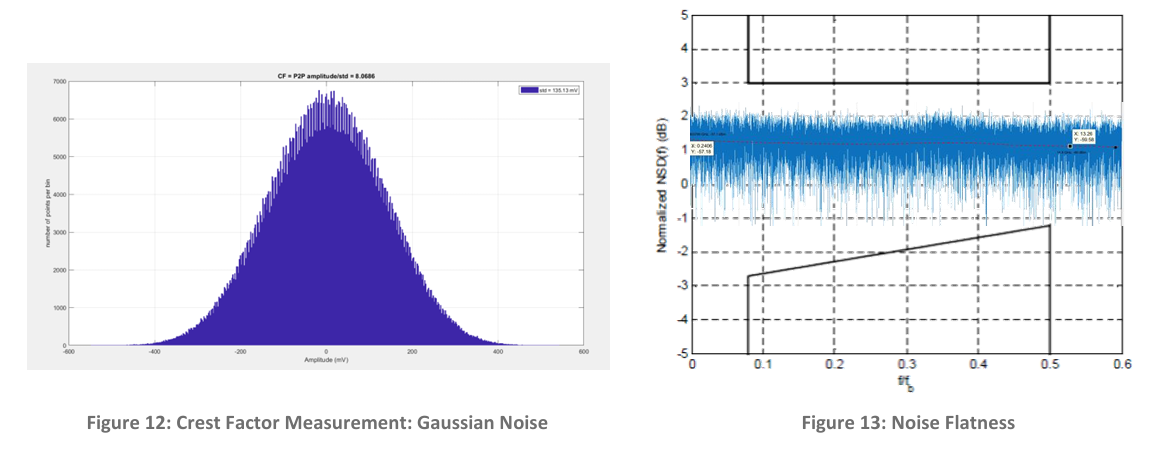

此外，ML4079EN 遵循 IEEE Std 802.3-2018, IEEE 标准以太网第六部分和附件 93C 的规范，规定噪声应为具有平坦频率响应的高斯白噪声，遵循图 13 中的掩模，并且 Crest Factor 大于 5。

测量值

Crest Factor 8.0686
噪声平坦度 2.4 dBm
Vrms 135.13 mV

随机噪声注入

每个通道独立控制
校准噪声注入
高达 13mV 噪声注入

干扰容限自动化测试 ITOL：

随机噪声对 BER 的影响
根据每个噪声步骤和选定的 BER 做出通过/失败判断

浅环回模式

ML4079EN 从外部 800GE 交换机接收流量，内部循环流量，并将流量重新传输回主机的 RX 端。这可以用来测试主机端口的鲁棒性，通过增加串扰噪声的数量，并了解接收器开始产生错误的位置。

噪声注入前后的眼图 - PAM4 调制

交换机流量

800GE 交换机

浅环回

HCB

受压交换机流量

使用 ML4079EN 和 800G 交换机进行浅环回

规格：

比特率 PAM4: 18.5 – 29 GBaud / 37 – 61 GBaud
NRZ: 18.5 – 29 Gbps / 37 – 61 Gbps
TX 幅度差分高速率时 0 – 1200 mVpp & 低速率时 0 – 1800 mVpp
模式 PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义
TX 幅度调整 1 mV 步长
前置强调分辨率 1000 步
前置 / 后置强调 6 dB
均衡滤波器间距 1 UI
随机抖动 RMS 1 < 290 fs
上升 / 下降时间 (20–80%) 1 < 10 ps
编码支持格雷编码
FEC (高达 800G)
- KP (100G, 400G)
- KR (100G)
输出回损 10 GHz 以下 < -15 dB
输出回损 (16-25 GHz) < -10 dB
错误检测器输入范围 50 – 800 mV 差分
TX/RX 连接器前通道 4x 8 通道 M-SMPM 足迹
参考时钟输出
- 参考时钟 156.25 MHz
- 清洁时钟用作清洁（抖动禁用）或抖动模式下的高频触发：参考时钟乘以 2 至 30 之间的整数
- 差分输入回损 10 dB 以上
- 眼图监控分辨率 8 位水平跨 2 UI / 9 位垂直
- 时钟输入范围高达 4.4 GHz
- 时钟输入幅度 200 – 1000 mV
- 输入阻抗 50 Ω
- 环境温度 0 – 75 °C
- 功率 110 V, 1.4 A 或 220 V, 0.9 A – 50/60 Hz
- 机械尺寸
  推荐配件
- ML4079EN 4x MLCBMS-2.4-25-B-M 4x 8 通道 10 英寸 (25 cm) 电缆，M-SMPM 类型 B 男至 2.4 mm 男连接器
- ML4079EN 4x MLCBMS-2.4-25-B-F 4x 8 通道 10 英寸 (25 cm) 电缆，M-SMPM 类型 B 男至 2.4 mm 女连接器
- ML4079EN 4x MLCBMS-2.4-60-B-M 4x 8 通道 24 英寸 (60 cm) 电缆，M-SMPM 类型 B 男至 2.4 mm 男连接器
- ML4079EN 2x MLCBMS-67G-25-B-LB 2x 8 通道 10 英寸 (25 cm) 环回电缆，MSMPM 至 M-SMPM 带 67 GHz 带宽连接器
- ML4079EN 4x MLCBMS-1.85-30-B-M 4x 8 通道 12 英寸 (30 cm) 电缆，M-SMPM 类型 B 男至 1.85 mm 男连接器
- ML4079EN 4x MLCBMS-1.85-30-B-F 4x 8 通道 12 英寸 (30 cm) 电缆，M-SMPM 类型 B 男至 1.85 mm 女连接器
- ML4079EN 4x MLCBMS-1.85-60-B-M 4x 8 通道 24 英寸 (60 cm) 电缆，M-SMPM 类型 B 男至 1.85 mm 男连接器
  选项描述
- ML4079EN 800G BERT (8 CH 56 GBd PAM4) 带串扰噪声注入
- FEC 真实硬件 FEC 分析
- SITOL 压力输入容限：抖动 & 干扰容限能力，边际测试
- 3YW 总计 3 年保修
- CAL 单次校准
- 3YWC 总计 3 年保修，每年校准 3 次
