ML4079EN 8通道 800G误码率测试仪 PAM4 29/61GBaud NRZ 29/561 Gbps |MultiLane

ML4079EN 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。ML4079EN 具有独特的集成抖动和噪声注入功能，以支持 IEEE JTOL 和 ITOL 测量。波特率：PAM4: 18.5 – 29 GBaud / 37 – 61 GBaudNRZ: 18.5 – 29 Gbps / 37 – 61 Gbps通道数：8调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT,JP0838, SSPRQ, 自定义信号幅度：0 – 1200 mVpp at High Rates & 0 – 1800 mVpp at Low Rates外形尺寸：台式/机架实验室和生产测试

ML4079E 8通道 800G误码率测试仪 PAM4 29/58 GBaud NRZ 29/58 Gbps |MultiLane

ML4079E 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。该平台还可以支持接收机压力和抖动容限测试。波特率：PAM4: 23 – 29 GBaud / 46 – 58 GBaudNRZ: 23 – 29 Gbps / 46 – 58 Gbps通道数：8调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 ,SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义信号幅度：0 – 700 mVpp外形尺寸：台式/机架实验室和生产测试

ML4079D 8通道 400G误码率测试仪 PAM4 14.9/29.5GBaud NRZ14.3/29.5 Gbps |MultiLane

ML4079D 是一款功能齐全的 400G BERT，可配置为 8 通道 PAM4 30 GBaud 或 8 通道 NRZ 30 Gbps 通道。接收器支持 FEC 解码（802.3bj KR4/缩放的 KP4），并将返回 FEC 场景的丢帧率和未成帧数据的 BER。接收器还显示眼睛的直方图和通道随时间变化的 SNR。发射机支持 IEEE 和 OIF 规定的所有标准测试模式，如 PRBSQ13、SSPRQ、PRBSQ31、QPRBS13-CEI 等。用户还可以对 TX 进行编程，以输出长达 32 kb 的用户定义码型。发射功率足以测试长达 10 Km 的 SMF 链路。波特率：PAM4: 9 – 14.3 Gbps and 22 – 29.5 GbpsNRZ: 9 – 14.3 Gbps and 22 – 29.5 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58 PRBS13Q, 31Q and SSPRQSquare wave, JP03A/B, CID JTOL pattern信号幅度：0-1200 mVpp外形尺寸：台式/机架实验室和生产测试

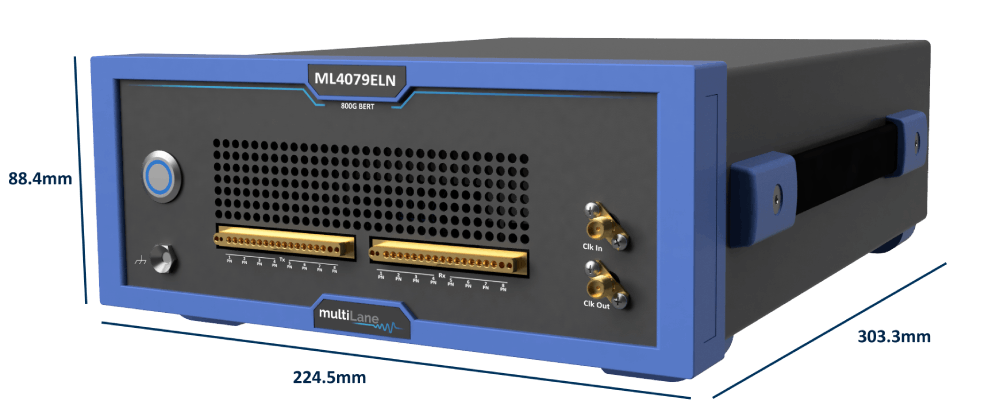

ML4079ELN 8通道 800G误码率测试仪 PAM4 29/58 GBaud NRZ 28/58 Gbps |MultiLane (在产)

ML4079ELN 是一款 800G BERT，旨在为各种应用提供交钥匙解决方案。该 ML4079ELN 具有高达 34 dB 的 Rx 均衡功能，专为长距离应用而设计;非常适合验证无源和有源互连，包括以太网、线性可插拔光学器件、PCIe 和低速率汽车应用的线路速率。

波特率：

NRZ: 1G to 1.5G; 2.55G to 5.9G; 7.3G to 11G; 24G to 32G and 41G to 66G

PAM4: 21.25G to 21.75G; 26.5625G to 36G and 44G to 66G

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/13/15/23/31/58/9_4 SQ2, SQ4, SQ8, SQ16, SQ32

信号幅度： 0 – 800 mVpp

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ML4079ELNML4079ELN 是一款 8 通道，800G BERT，专为长距离应用而设计，包括 PCIe-Gen 3, 5, 6 和 7、汽车、收发器和数据中心互连测试。ML4079ELN 具有广泛的线路速率覆盖范围，高达 34dB 的均衡，内置 AWGN 噪声注入和比率电平失配 (RLM) 控制，为测试高达 8x66 GBaud 提供单一平台。

ML4079ELN 包括发射器均衡（3 或 7 个 FFE taps）和接收器均衡。ML4079ELN 可以提供信噪比 (SNR)、直方图测量和实时 BER 测量和 FEC 测量。

8 x 64 GBaud PAM4 BERT 介绍ML4079ELN 是一款功能齐全的 800G BERT，可以配置为八个通道的 1-1.5Gbps; 2.55-5.9Gbps; 7.3-11Gbps; 24-32Gbps 和 41-66Gbps NRZ 和 21.25-21.75GBaud; 26.5625-36GBaud 和 44-66GBaud PAM4。发射器支持 IEEE802.3ck 压力测试和 OIF 规定的所有标准测试模式，如 PRBS13Q, PRBS31Q 等。Tx 也可以编程输出用户定义的模式。ML4079ELN 支持高达 34dB 的发射器和接收器均衡，以克服由于信道损耗或反射引起的信号完整性损害。此外，用户可以选择通过编程方式添加相当于频率依赖性衰减器的 ISI 信道，其在奈奎斯特处的损耗为 1 至 9dB。ML4079ELN 专为线性光学、PCIe Gen 3.0, 5.0, 6.0 和 7.0 和主动及被动电缆压力测试而设计，具有独特的 AWGN 注入和高 Rx 均衡能力。

关键特性

发射：
- 数据速率：1-1.5Gbps; 2.55-5.9Gbps; 7.3-11Gbps; 24-32Gbps 和 41-66Gbps NRZ 和 21.25-21.75GBaud; 26.5625-36GBaud 和 44-66GBaud PAM4。
- 能够以 100kbps 的步长调整比特率，并找到 RX PLL 锁定裕度。
- DFE 和 CTLE 均衡。
- 独立控制内眼水平。
- 高达 800 mVpp 可控 Tx 幅度摆动。
- 支持格雷编码。
- 错误注入。
- 3-tap 前置和后置强调或 7-tap 线性 FFE。
- 真实硬件 FEC。SER 和 FEC 测量以及边际可在各个通道上单独进行，也可在 100G, 400G 和 800G 块上进行。
- 可用模式：
  - PRBS7/9/13/15/23/31
  - PRBS13Q, PRBS31Q
  - 方波
  - 突发和随机噪声注入。
接收：
- 随时间监控 SNR。
- PAM 直方图监控器。
- 以下模式的错误检测：
  - PRBS 7/9/13/15/23/31
  - PRBS13Q 和 PRBS31Q
- 自动模式检测。
- LOS 指示器。
- 高达 34dB 均衡能力。
通用：
- 提供 LabView 驱动程序和 Python 包装器。
- 浅环回测试。
- 提供带有文档的 API 图书馆。

目标应用：

可插拔和线性可插拔光学压力测试。
PCIe Gen 3.0, 5.0, 6.0 和 7.0 测试。
铜线和光纤传输线的测试。
有源和无源电缆测试。

干扰容忍度 – ITOL 能力ML4079ELN 支持噪声注入功能，以模拟真实生活中的串扰场景以及浅环回测试。噪声实现可以采取连续干扰、突发串扰或单次噪声的形式，并且可以在每个通道上独立配置。浅环回功能适用于包括未帧 PRBS、帧以太网和 FEC 流量在内的各种流量类型。

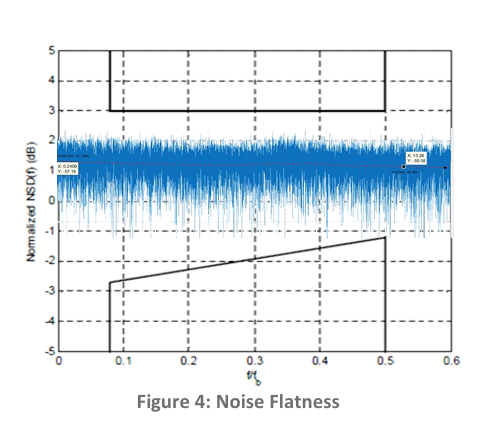

此外，ML4079ELN 遵循 IEEE Std 802.3-2018, IEEE 标准以太网第六部分和附件 93C 的规范，规定噪声应为具有平坦频率响应的高斯白噪声，遵循图 3 中的掩模，并且 Crest Factor 大于 5。

测量值

Crest Factor 8.0686
噪声平坦度 2.4 dBm
Vrms135.13 mV

随机噪声注入

每个通道对独立控制。
校准噪声注入。
高达 10mV 噪声注入。

干扰容忍度自动化测试 ITOL：

随机噪声对 BER 的影响。
根据每个噪声步骤和选定的 BER 做出通过/失败判断。

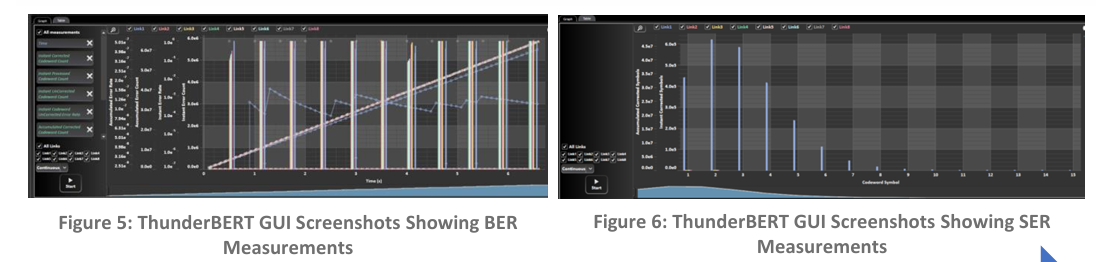

使用 ThunderBERT GUI，可以同时显示和监控即时和累积的 BER、FEC 和 SER 测量：

浅环回模式

ML4079ELN 从外部 800GE 交换机接收流量，内部循环流量，并将流量重新传输回主机的 RX 端。这可以用来测试主机端口的鲁棒性，通过增加串扰噪声的数量，并了解接收器开始产生错误的位置。

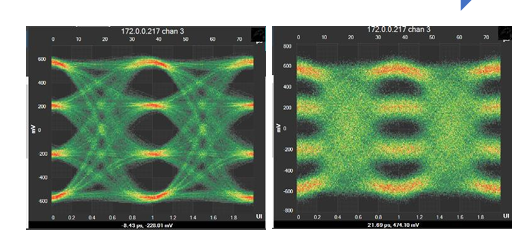

噪声注入前后的眼图 - PAM4 调制

交换机流量

800GE 交换机

浅环回

HCB

受压交换机流量

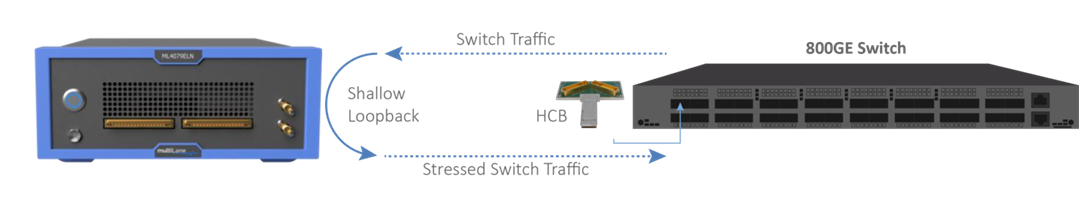

使用 ML4079ELN 和 800G 交换机进行浅环回

RLM 压力测试：PAM4 模式下的内外眼控制：

ML4079ELN 支持使用 ThunderBERT GUI 进行完整的内外眼控制范围。

此功能通过改变内外眼设置并测量电平分离失配比率（RLM），从而实现对传输信号的鲁棒性测试。获得的值与 IEEE 802.3 发射机特性值进行比较，以进行合规性评估。

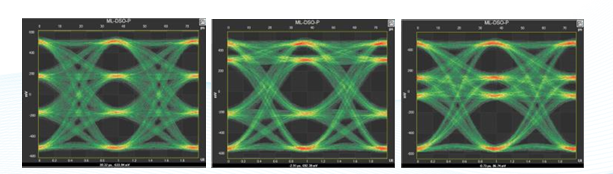

用 ML4079ELN 展示了 3 种不同的内外眼设置。

使用 ML4079ELN 进行内外眼控制

规格：

比特率 NRZ: 1G 至 1.5G; 2.55G 至 5.9G; 7.3G 至 11G; 24G 至 32G 和 41G 至 66G
PAM4: 21.25G 至 21.75G; 26.5625G 至 36G 和 44G 至 66G
TX 幅度差分 0 – 800 mVpp
模式 PRBS 7/9/13/15/23/31/58/9_4 SQ2, SQ4, SQ8, SQ16, SQ32
TX 幅度调整 1 mV 步长
前置强调分辨率 1000 步
前置 / 后置强调 6 dB
均衡滤波器间距 1 UI
随机抖动 RMS 1 < 290 fs
上升 / 下降时间 (20–80%) 1 < 10 ps
编码支持格雷编码
FEC (高达 800G)
- 8x100G 和 2x400G 在 KP 模式
- 50G KR 模式
输出回损 10 GHz 以下 < -15 dB
输出回损 (16-25 GHz) < -10 dB
错误检测器输入范围 50 – 800 mV 差分
TX/RX 连接器 1X16 SMPS 足迹在前通道
参考时钟输出
- 参考时钟 156.25 MHz
- 监控时钟高频时钟：参考时钟的 1 至 30 的倍数
差分输入回损 10 dB 以上
眼图监控分辨率 8 位水平跨 2 UI / 9 位垂直
时钟输入范围高达 4.4 GHz
时钟输入幅度 800 – 1600 mV
输入阻抗 50 Ω
环境温度 0 – 75 °C
功率 110 V, 1.4 A 或 220 V, 0.9 A – 50/60 Hz

选项描述

ML4079ELN 800G BERT (8 CH 64 GBaud PAM4)
FEC 真实硬件 FEC 分析
AWGN 随机噪声注入 & ITOL
PCIe PCIe 速率
3YW 总计 3 年保修
CAL 单次校准
3YWC 总计 3 年保修，每年校准 3 次
