DTDR-800 差分时域反射仪TDR 1GHz带宽 800ps|Sequid (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
2 个差分步进发生器
2 个 real-thru 采样模块
TDR 步进上升时间< 800ps （10%-90%）
TDR 步进幅度：U外= 550mV （@50Ohm）
模拟输入带宽 ≈ 1GHz
极低的抖动 < 3ps
通道间偏斜 < 20ps
完全集成的 ESD 保护模块（可选）
实验室和生产应用
尺寸 221x210x74mm3，重量 2800 克
0°C 至 40°C 的高温稳定性
无需外部组件
USB 接口
同类产品中最佳的抖动性能和温度稳定性
Sequid DTDR-800 具有非常稳定的运行。由于采用了复杂的时基生成技术，并结合了专有的校正算法，DTDR-800 具有非常高的时基稳定性（抖动J有效值<2.5ps）.此外，DTDR-800 可在较宽的温度范围内提供这种稳定性，而无需重复校准。
软件和插件
DTDR-800提供了所有常见的功能，例如差分阻抗测量、故障检测和定位、散射参数（S11） 和介电测量值 （εr— 另见介电谱页面）高达 1GHz。因此，DTDR-800 可用于各种应用。
以下软件模块可用于 DTDR-800：
空间差分阻抗控制（包括标准 DTDR）
空间单端阻抗控制（包括标准 TDR）
故障检测和定位*
单端传输测量 （TDT）
S11- 散射参数测量（幅度、相位、史密斯圆图）
复介电常数测量（实数、虚数、Cole-Cole）
*您可以从Sequid高频专家那里获得有关自动故障检测和定位主题的更多信息。请直接联系我们，我们将很乐意为您提供帮助。
接口和库
为了支持实验室和工业环境中的自动测量，Sequid 提供了广泛的软件支持。除了用于执行测量系列和控制仪器的标准图形用户软件外，还可根据要求提供专门调整的软件库，使用户能够在习惯的软件环境中将 DTDR-800 完全集成到现有测试设置中。
应用领域
差分线路阻抗测量（PCB、电缆、连接器）
差分和单端 TDR 应用
故障检测和定位
水分测量
电气连接测试
差分和单端散射参数测量（S11)

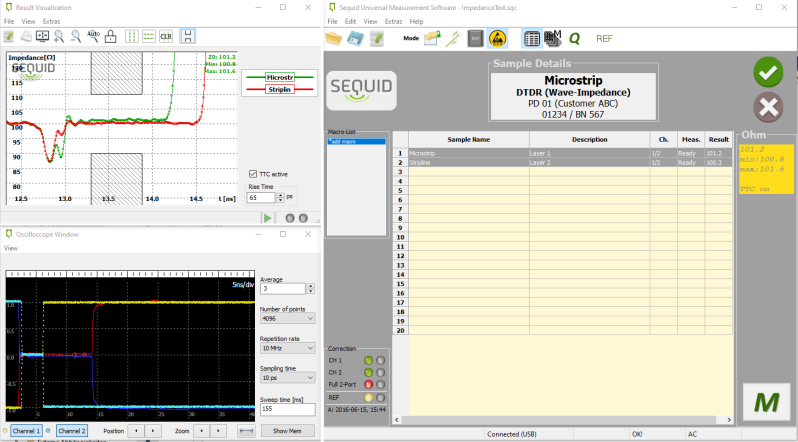

Sequid 通用测量软件 （Seunis）
概述和特点
阻抗控制，例如在阻抗控制的 PCB 上 信息单页 （pdf）
经典的TDR- & TDT功能
创建和使用列表
加载、保存和导出列表
用于执行S参数和介电常数校准的图形用户界面
客户定义的处理算法和导出格式
用于集成到客户特定应用程序（例如 C#、C++、C、Python、Matlab、LabVIEW、HP-VEE）中的动态和静态库)
产品规格
软件
STDR-65和 DTDR-65 的标准封装中包括完整的图形软件解决方案。该软件可协助您进行测量所涉及的组织工作。该软件根据传统的电子表格格式设计，非常适合对一系列测量进行计算，这些测量可以很容易地编辑、保存和重新加载。标准 TDR/TDT 视图也可用于显示电压与时间曲线，就像在示波器上一样。该软件安装快速，非常易于操作。您的测量结果可以轻松地以不同的格式 （e.g. PDF） 导出。
软件模块（专用测量模式）
TDR 技术是一种用途广泛的测量技术，适用于各种不同的测量任务。上述软件通过一个易于操作的图形用户界面处理所有任务特定需求。以下不同的测量任务由专门的软件模块处理，在操作过程中只需单击一下即可选择：
差分阻抗控制（包括标准DTDR），适用于阻抗控制的PCB、连接器和电缆*
单端阻抗控制（包括标准TDR），适用于阻抗控制的PCB、连接器和电缆*
S 参数测量（幅度、相位、史密斯圆图、VSWR）+
单端传输测量 （STDT-65)+
故障检测和定位+
磁芯和预浸料的介电常数测量er+
频率相关介电常数和线路阻抗er（f），Z0（六）内核和预浸料数量 （10MHz - 5GHz）+
复数介电常数测量er（六）（真实的，虚构的，科尔-科尔）+
*包含在标准 STDR/T-65 或 DTDR-65 发货 Sequid GmbH 植根于材料分析，因此该软件的功能不仅仅是管理数据采集和存储。基本上，它旨在执行全自动数据分析。模块化软件架构允许使用用户定义的插件，这些插件可以立即执行测量结果（例如行程时间、水分含量、S 参数、介电特性等）的自动计算和记录。用户可以自由定义计算结果的种类和方式。我们很乐意协助您创建个人插件。 图形用户界面 （GUI） 基于核心应用程序，可根据需要作为共享或静态 C++ 库使用
中可选软件模块+插件
接口
关键词:
可用数据表
DTDR-65、STDR-65、DTDR-800
DTDR-65 数据表
DTDR-65 （完整数据表）
差分时域反射仪 DTDR-65
PDF-Document [547 KB]
STDR-65 数据表
STDR-65 （完整数据表）
时域反射仪 STDR-65
PDF - 文档 [548 KB]
DTDR-800 数据表
DTDR-800 （完整数据表）
差分时域反射计 DTDR-800
PDF-Document [1454 KB]
TDR 探针
SequidTdrProbes_SpecSheet_Rev0101.pdf
Sequid TDR 探针 （SDTP-P， SSTP-P， SDTP-E， SSTP-E）
PDF-文档 [489 KB]
同轴电缆
SequidCables_SpecSheet_Rev0104.pdf
Sequid 同轴电缆（SPMC-P， SCC-P）
PDF-文档 [320 KB]
校准套件
Calkits_Datasheets_03S30R-MSOxx.pdf
校准套件
PDF 文档 [3980 KB]
DMXU-D4-A_FullDatasheet_Rev0100.pdf
差分射频多路复用器 DMXU-D4-A
PDF 文档 [606 KB]

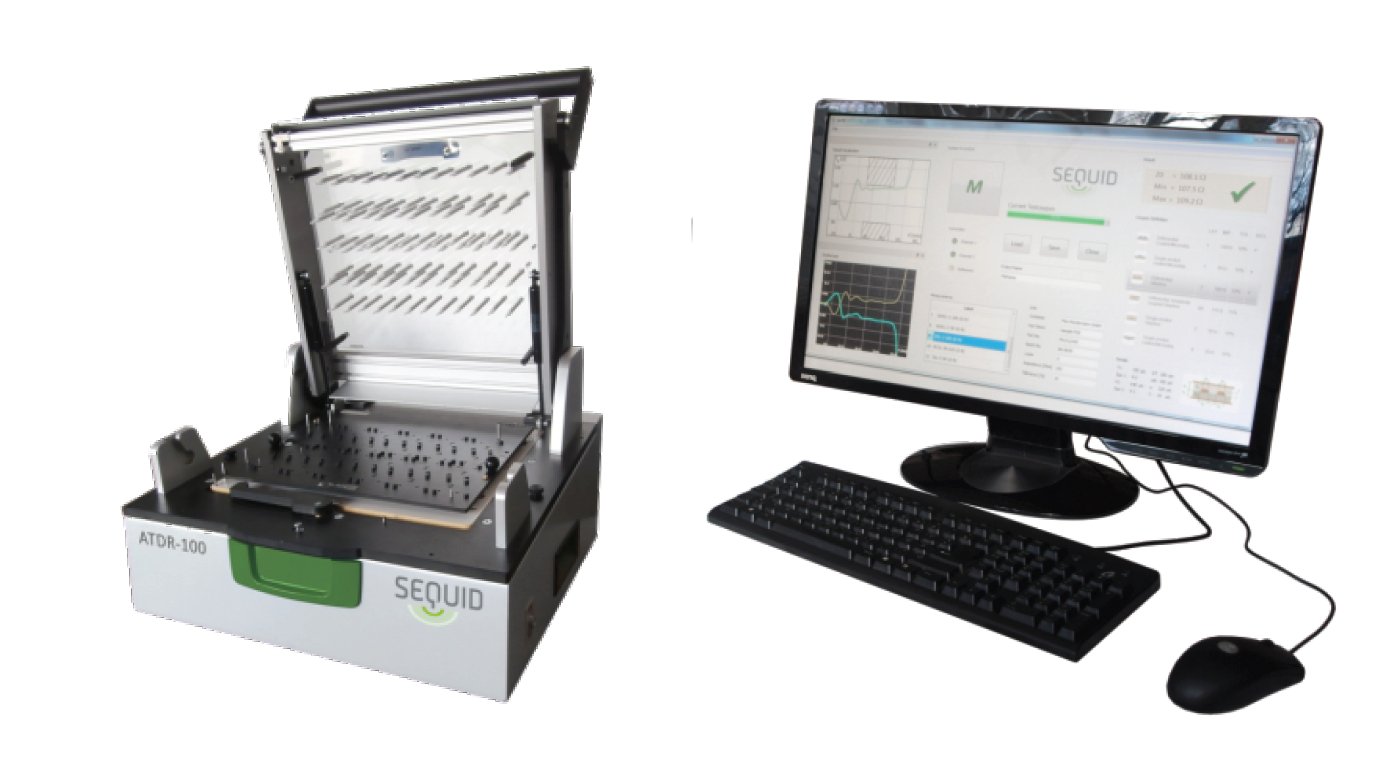

ATDR-100 - 自动阻抗控制
Sequid_Flyer_ATDR100_en.pdf
自动阻抗测试ATDR-100
应用概述和规格
PDF-Document [2005 KB]
DTDR-65 - 应用
Sequid_Flyer_DTDR_detailed_en.pdf
差分时域反射计DTDR-65
应用概述和规格
PDF-Document [566 KB]
Sequid_Flyer_OmegaPlus_en.pdf
差分时域反射计 DTDR-65
应用：阻抗测量
PDF 文档 [444 KB]
Sequid_Flyer_DC_base_en.pdf
差分时域反射计DTDR-65
应用：磁芯和预浸料的介电常数
PDF文档[406 KB]
Sequid_Flyer_DC_plus_en.pdf
差分时域反射计DTDR-65
应用：频率依赖性晶体和预浸料的原理
PDF-文档[553 KB]
介电光谱
介质同轴探头 （SDM-10G）
SDM10G_FullDatasheet_CoaxProbe_Rev0013.pdf
完整数据表
PDF-文档 [315KB]
可用的用户手册
Seunis - TDR 软件操作手册
UserManual_DTDR_STDR.pdf
时域反射仪 STDR-65/DTDR-65
PDF-Document [1199 KB]
RF-Multiplexer 用户手册
SequidMux_DMXU_D4A_UserManual.pdf
差分 2：8 射频多路复用器 DMXU-D4-A
PDF-文档 [2927 KB]
应用说明
正确的 TDR 设置 新 ***
应用说明 202409
确保 TDR 时基设置与您的 DUT
PDF 文档 [338 KB] 匹配
TDR - 线路阻抗测量
应用说明 202206
TDR线路阻抗测量 - 原理和应用
PDF-文档 [1807 KB]
SDM10G - 开放式同轴线传感器
应用说明 201101
SDM10G - 具有开放式同轴线
的介电谱 PDF 文档 [1199 KB]
RFQ-Scan 食品分析产品描述
RFQ-Scan - 一般产品描述
PDF 文件 [234 KB]
RFQ 扫描 - 在几秒钟内获得 aW 值和盐含量
PDF-文档 [199 KB]
RFQ-Scan - 在鲶鱼中加水
PDF 文件 [295 KB]
RFQ-Scan - 家禽中的加水
PDF 文件 [203 KB]
RFQ-Scan - 阿拉斯加狭鳕的冷冻质量
PDF 文件 [310 KB]
RFQ-Scan - 个性化质量标准
PDF 文件 [278 KB]
