ATDR-100 自动阻抗测试仪 100ps|Sequid (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

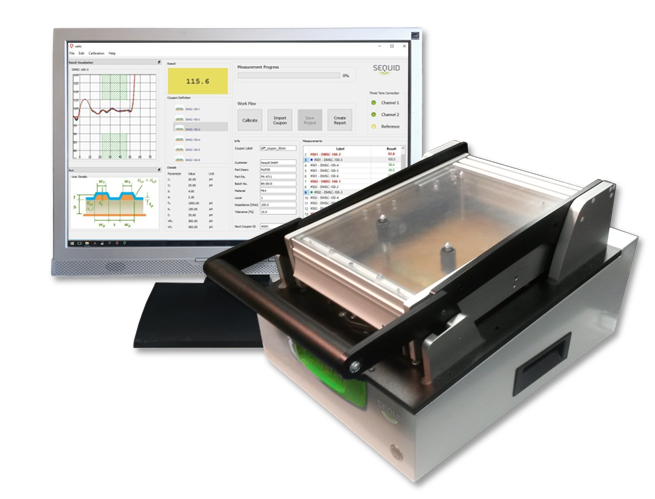

Sequid ATDR100是自动化阻抗测试设备，通过高频阶跃信号应用到Coupon和PCB上。通过高性能多路复用器及弹簧加载的探针测试多达16个通道的传输线路。Coupon的设置（传输线类型、目标阻抗、公差）通过可以运行每个coupon的测试程序自动组成，将测量周期减小到仅几秒。通过自带的coupon生成器可以轻松生成测试程序及Gerber生产文件。

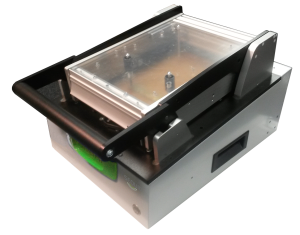

测试适配器为Coupon提供单独插槽，通过关闭适配器将其压到测试夹具上。这保证弹簧加载探针与被测传输线可高度的重复性接触。
关闭适配器后，立即开始测试确保快速操作时间。测量完成会向用户发出信号，并可拿出这个coupon。
阻抗数据自动保存并且随时可用如：产生PDF文档。
具有 100ps 上升时间的真差分 TDR
最小线长 50 毫米
最多16条线（差分和单端混合）
通过针床适配器实现高质量接触
通过随附的校准基板进行快速校准
与手动测试系统相比，重现性更高
极高的 ESD 安全性
手机尺寸 320×515×270mm3
条码扫描器（可选）

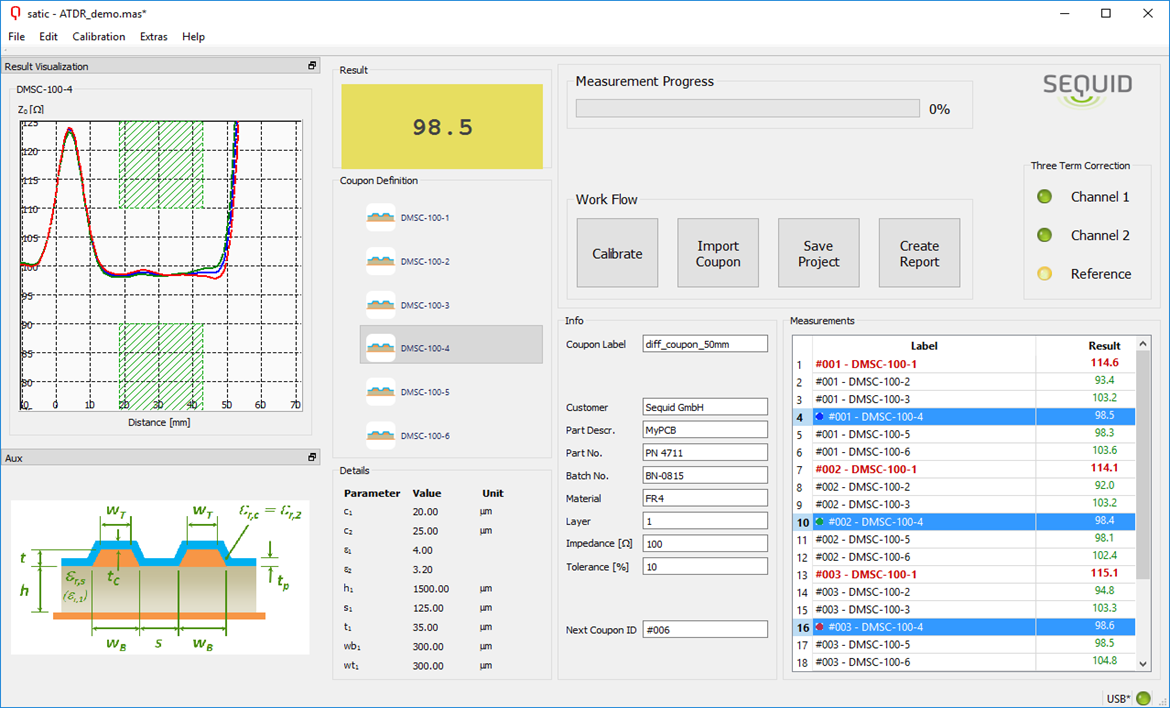

Sequid 通用测量软件 （Seunis）
概述和特点
阻抗控制，例如在阻抗控制的 PCB 上 信息单页 （pdf）
经典的TDR- & TDT功能
创建和使用列表
加载、保存和导出列表
用于执行S参数和介电常数校准的图形用户界面
客户定义的处理算法和导出格式
用于集成到客户特定应用程序（例如 C#、C++、C、Python、Matlab、LabVIEW、HP-VEE）中的动态和静态库)
产品规格
软件
STDR-65和 DTDR-65 的标准封装中包括完整的图形软件解决方案。该软件可协助您进行测量所涉及的组织工作。该软件根据传统的电子表格格式设计，非常适合对一系列测量进行计算，这些测量可以很容易地编辑、保存和重新加载。标准 TDR/TDT 视图也可用于显示电压与时间曲线，就像在示波器上一样。该软件安装快速，非常易于操作。您的测量结果可以轻松地以不同的格式 （e.g. PDF） 导出。
软件模块（专用测量模式）
TDR 技术是一种用途广泛的测量技术，适用于各种不同的测量任务。上述软件通过一个易于操作的图形用户界面处理所有任务特定需求。以下不同的测量任务由专门的软件模块处理，在操作过程中只需单击一下即可选择：
差分阻抗控制（包括标准DTDR），适用于阻抗控制的PCB、连接器和电缆*
单端阻抗控制（包括标准TDR），适用于阻抗控制的PCB、连接器和电缆*
S 参数测量（幅度、相位、史密斯圆图、VSWR）+
单端传输测量 （STDT-65)+
故障检测和定位+
磁芯和预浸料的介电常数测量er+
频率相关介电常数和线路阻抗er（f），Z0（六）内核和预浸料数量 （10MHz - 5GHz）+
复数介电常数测量er（六）（真实的，虚构的，科尔-科尔）+
*包含在标准 STDR/T-65 或 DTDR-65 发货
中可选软件模块+
插件
Sequid GmbH 植根于材料分析，因此该软件的功能不仅仅是管理数据采集和存储。基本上，它旨在执行全自动数据分析。模块化软件架构允许使用用户定义的插件，这些插件可以立即执行测量结果（例如行程时间、水分含量、S 参数、介电特性等）的自动计算和记录。用户可以自由定义计算结果的种类和方式。我们很乐意协助您创建个人插件。
接口
图形用户界面 （GUI） 基于核心应用程序，可根据需要作为共享或静态 C++ 库使用
