TQ-3000是集E1、V.35/V.24、10/100/1000M以太网、光功率计测试多种物理接口，提供强大功能的手持式数据网络测试测试仪表，操作简单、携带方便、全中文显示界面、直接显示测试统计结果的成功和失败，为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。
E1/V.35/V.24 功能测试
提供E1、V.35/V.24
BERT误码特性测试(G.821.G.826、M.2100/ 550)
支持帧中继、HDLC、PPP、以太网协议测试
支持E1、V.35/V.24 链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10/100M/1000M千兆以太网测试
使用1台仪表做流量带宽测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
提供IP地址查询
DFTP服务器测试上、下行通道带宽
光/电接口 支持850nm/1300/1310/1550nm
光功率计测试
测试波长：850nm/1300/1310/1550/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
TQ-3000 数据综合网络测试仪
TQ-3000是集E1、V.35/V.24、10/100/1000M以太网、光功率计测试多种物理接口，提供强大功能的手持式数据网络测试测试仪表，操作简单、携带方便、全中文显示界面、直接显示测试统计结果的成功和失败，为工程人员和维护人员进行现场安装、调试及维护，节约了大量的时间。
E1/V.35/V.24 功能测试
提供E1、V.35/V.24
BERT误码特性测试(G.821.G.826、M.2100/ 550)
支持帧中继、HDLC、PPP、以太网协议测试
支持E1、V.35/V.24 链路上Ping及环回Ping 测试
自动探测目的IP 地址（HDLC/PPP/FR）功能
10/100M/1000M千兆以太网测试
使用1台仪表做流量带宽测试
提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
提供IP地址查询
DFTP服务器测试上、下行通道带宽
光/电接口 支持850nm/1300/1310/1550nm
光功率计测试
测试波长：850nm/1300/1310/1550/1625nm
测试范围：+26～ -50dBm or +10~ -70dBm
性能指标
接 口
l Datacom数据接口：V.35/V.24数据测试功能
l E1接口： E1链路,符合G.703(E1)测试功能
l 以太网接口：10/100M/1000M双光、电千兆以太网端口
l 光功率计接口
E1部分

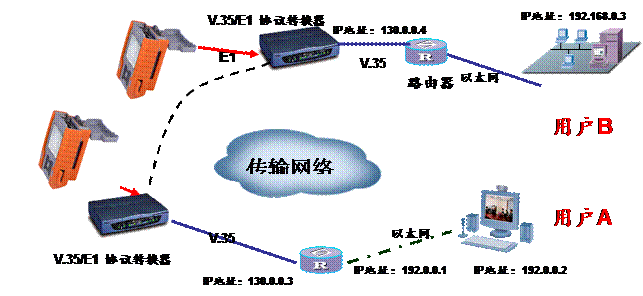

《E1接口误码测试和IP Ping（PPP/HDLC/帧中继）功能测试示意图》
测试目的： 1、环回测试E1链路误码率及传输性能。
2、环回IP PING链路链路是否畅通。
3、在线监控E1物理层链路是否有误码
具体指标如下
l 测试速率：2.048Mbps、N (连续) 和M (非连续) x 64Kbps(N&M=1到31) 插入／取出N或M x 64kbps
l 线路编码：HDB3&AMI
l 帧 型：非成帧、PCM-30、PCM-30c、PCM-31、PCM-31c，符合ITU-T G.704
l 在线、非在线测试功能
发送端
l 时钟源，内部时钟：2.048MHz±5ppm
l 接 收：锁住被收信号
l 线路编码：HDB3和AMI
l 脉冲波形：符合ITU-T G.703
l 差错插入：BIT、CODE、BIT+CODE；单个或1x10-1到1x10-7速率
接收端
l 频率范围：2.048Mbps?000bps
l 输入灵敏度：0到-43dB
l 回损性能符合ITU-T G.703；抖动容阻
l 符合ITU-T G.823
测 量
l E1接收信号电平
l E1接收频率测量
l E1的接口电压
l Code/BPV差错（差错计数和比率）
l 帧差错（FAS、MFAS和CRC-4差错计数和差错比率）LOS、Sync丢失、LOF、AIS、FAS、RAI和 MFAS秒计数G.821分析、G.826、M.2100/ 550测量、E-bit差错计数和比率
l 支持PPP、HDLC 二层路由协议的分析
l 自动探测路由器IP地址
l 快速流量IP PING功能的测试及环回PING
V.35/V.24部分

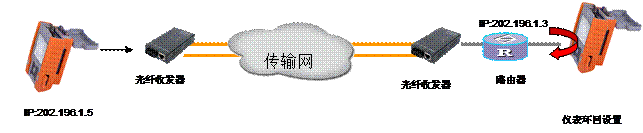

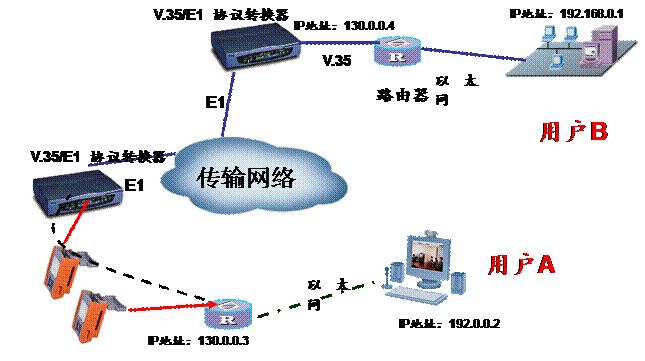

《V.35接口误码测试和IP Ping（PPP/HDLC/帧中继）功能测试示意图》
测试目的： 1、仪表自动探测远端路由器协议类型和IP 地址，并进行IP PING功能，进行连通测试功能
2、V.35链路层误码测试。
l 测试速率：N x 64Kbps(N =1到31)
l V.35 、DCE/DTE接入模式 &V.24 同步测试模式测试图案
l PRBS:2n-1,n=9,11,15,20,23，符合ITU-T0.152,0.153
l BERT误码特性测试符合G.821分析
l 提供V..35/V.24监控功能
l 支持PPP、HDLC 二层路由协议的分析
l 自动探测路由器IP地址
l 快速流量IP PING功能的测试及环回PING
帧中继参数
l 支持E1、V.35/V.24物理接口
l UNI DTE/DCE 帧中继监测和模拟用户端（CPE）测试
l 符合标准: ITU Q.933, ANSI T1.618/T1.617 CISCO LMI,LMI 分析，PVC 状态
l DLCI 统计 (同时提供 32个 DLCI)
l CIR 服务质量测试
l 定时器：T391,T392,N391,N392,N393
l 性能统计
l 自动探测路由器IP地址
l 支持链路的IP 地址自动探测及快速流量IP PING功能的测试
10/100/1000M千兆以太网部分

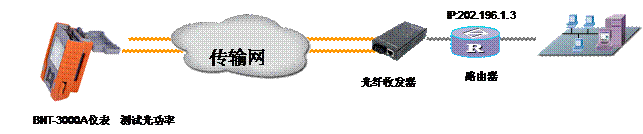

《使用1台仪表配合网络测试示意图》如下
《使用2台仪表配合网络测试示意图》如下：
以太网主要测试项目：
l RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
l 双光、电口，光口支持850nm/1300/1310/1550nm
l 支持RFC2544 Layer1/Layer2/Layer3 测试功能
l IP和MAC环回，测量第二层（MAC)或第三层（IP）精确的双向吞吐率、时延、丢包率、背靠背测试
l 以太网BERT误码测试
l 支持多通道流量吞吐量测试
l 路由跟踪、APR扫描
l 帧长度64、128、256、512、1024、1028、1580 帧测试
l 全线速1000M流量发生器
l 通过以太网双端口监控链路质量
l 提供10/100/1000MBASE连通性验证服务
l 自动识别10/100/1000MBASE 网络服务
l DHCP自动获取IP地址和配置IP地址
l 快速流量IP PING及环回PING
光功率计测试
《独立光功率计接口测试示意图》如下：
优点：通过独立的光功率计接口测试光功率，测试精度远远高于SFP光模块自带光功率模块。
l 测试波长：850nm/1300/1310/1550/1625nm
l 支持接口：FC/SC/ST/LC
l 测试范围：+26～ -50dBm or +10~ -70dBm
l 探测器类型：InGaAs
l 精度：±0.01dB
一般特性
l 可存贮1000个测试结果，可屏幕显示或打印
l 高分辨率5英寸彩色LCD显示屏，触摸屏，带LED背光
l 内部电池：智能型锂电池 8000毫安，12.6V
l 电池操作时间：4小时；充电时间：5小时
l 充电器：12.6V@3A,90到265VAC,50-60Hz
环 境
l 操作温度： 0℃到50℃
l 存贮温度：－20℃到+70℃
l 温 度：5%到90%非凝结
l 尺 寸：230mm x130mmx60mm
重 量：小于1公斤
产品功能
E1/V.35/V.24 功能测试
l 提供E1、V.35/V.24
l BERT误码特性测试(G.821.G.826、M.2100/ 550)
l 支持帧中继、HDLC、PPP、以太网协议测试
l 支持E1、V.35/V.24 链路上Ping及环回Ping 测试
l 自动探测目的IP 地址（HDLC/PPP/FR）功能
10/100M/1000M千兆以太网测试
l 使用1台仪表做流量带宽测试
l 提供RFC2544 （吞吐率、时延、丢包率、背靠背）功能测试
l 提供IP地址查询
l DFTP服务器测试上、下行通道带宽
l 光/电接口 支持850nm/1300/1310/1550nm
光功率计测试
l 测试波长：850nm/1300/1310/1550/1625nm
l 测试范围：+26～ -50dBm or +10~ -70dBm
